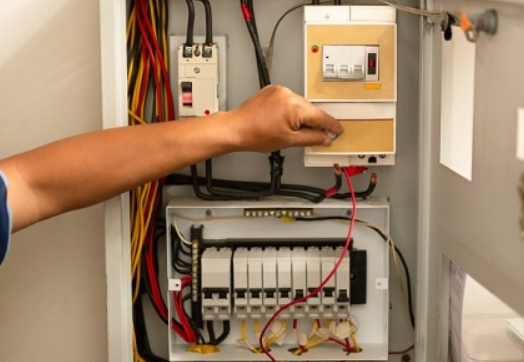

Bengkeltv.id – Pengertian Panel Listrik : Fungsi dan Jenisnya. Panel listrik merupakan salah satu komponen vital dalam sistem distribusi tenaga listrik di sebuah bangunan atau instalasi industri. Berfungsi sebagai pusat pengaturan dan distribusi arus listrik, panel listrik memainkan peran penting dalam memastikan aliran listrik yang aman dan efisien ke seluruh perangkat dan mesin yang terhubung.
Dalam artikel ini, kita akan membahas lebih lanjut mengenai pengertian, fungsi, dan komponen-komponen yang ada dalam panel listrik. Mengetahui lebih dalam tentang panel listrik akan membantu kita memahami bagaimana cara kerja dan pentingnya perangkat ini dalam menyediakan tenaga listrik yang stabil dan hKalianl. Simak informasi selengkapnya di bawah ini!
Pengertian Panel Listrik
Panel listrik adalah kotak yang berisi berbagai komponen elektronik seperti saklar, pemutus arus, pemutus beban, dan indikator listrik.
Fungsi utama panel listrik adalah mengendalikan dan mendistribusikan daya listrik ke seluruh sistem listrik di bangunan atau instalasi.
Selain itu, panel listrik juga memiliki peran penting dalam melindungi sistem listrik, mengontrol dan memonitor aliran listrik, serta menjalani pemeliharaan sendiri.
Komponen-komponen pada panel listrik meliputi pemutus arus, pemutus beban, saklar, dan alat pengukur listrik.
Pemutus arus berfungsi otomatis untuk memutus aliran listrik jika terjadi kelebihan arus atau korsleting, sementara pemutus beban digunakan untuk memutus aliran saat beban terlalu besar.
Saklar berperan dalam menghubungkan atau memutuskan aliran listrik secara manual.
Alat pengukur listrik seperti ammeter dan voltmeter digunakan untuk memantau arus dan tegangan listrik dalam sistem.
Fungsi Panel Listrik
Panel ini memiliki peran yang sangat penting dalam memastikan distribusi listrik yang aman dan efisien di berbagai konteks, mulai dari rumah tangga hingga sektor industri. Fungsi utamanya mencakup pengaturan, pemantauan, dan pengendalian aliran listrik ke berbagai perangkat dan sistem yang memerlukan daya.
Dengan kemampuannya mengintegrasikan sirkuit listrik dari berbagai perangkat dan sistem ke dalam satu titik kendali, panel ini memungkinkan penyaluran daya yang terpusat dan mengurangi potensi kekacauan atau kebingungan kabel. Hal ini memberikan kemudahan dalam manajemen sistem listrik secara menyeluruh.
Panel ini dilengkapi dengan pemutus sirkuit dan pengaman untuk melindungi dari lonjakan arus berlebih atau hubung singkat yang dapat menimbulkan risiko kebakaran atau kerusakan peralatan. Keberadaan fitur ini memberikan perlindungan ekstra untuk menjaga keamanan lingkungan.
Selain itu, panel ini memfasilitasi pemantauan dan pengukuran aliran listrik, memungkinkan pemilik atau pengelola gedung untuk memantau konsumsi energi dan mengidentifikasi potensi penghematan. Hal ini menjadi dasar untuk kebijakan efisiensi energi dan pengelolaan sumber daya yang lebih baik.
Kemampuan pengguna untuk mengendalikan daya yang disalurkan ke berbagai perangkat melalui panel ini juga memberikan fleksibilitas dalam mengatur prioritas dan manajemen beban. Dengan demikian, panel ini berfungsi sebagai pusat kendali yang efektif untuk mengelola konsumsi daya sesuai kebutuhan.
Panel ini juga dilengkapi dengan sistem penyedia daya cadangan seperti generator atau baterai, yang menjamin kelangsungan pasokan listrik dalam situasi darurat atau saat terjadi pemadaman. Hal ini berkontribusi pada ketersediaan dan keberlanjutan pasokan listrik dalam kondisi yang tidak terduga.
Secara keseluruhan, panel listrik dianggap sebagai otak sistem listrik. Melalui fungsinya yang mencakup pemantauan, pengendalian, dan pengaturan daya, panel ini menjamin kinerja yang stabil, aman, dan efisien. Dengan memberikan kontrol terhadap aliran daya yang kompleks, panel listrik memenuhi kebutuhan pasokan listrik yang hKalianl dalam lingkungan modern.
Komponen Panel Listrik
Untuk memudahkan Kalian memahami panel listrik, berikut adalah 16 komponen yang biasanya terdapat di dalamnya:
- Tiang relai: Lembaran logam kuningan yang berfungsi sebagai terminal atau penghubung kabel serta pemisah arus.
- Kontraktor magnetik: Komponen yang membuka dan menghubungkan jalur arus listrik.
- Lampu pilot: Indikator aliran listrik pada suatu kabel.
- Pengaman sirkuit mini: Menghubungkan atau memutuskan arus listrik dalam satu fasa.
- Ampere meter: Mengukur besaran penggunaan arus listrik.
- Voltmeter: Mengukur tegangan dalam sirkuit listrik.
- Tombol pemilih voltmeter: Memilih tegangan listrik pada kabel yang digunakan.
- Tombol darurat: Digunakan dalam situasi darurat untuk mematikan aliran listrik.
- TOR (Thermal Overload Relay): Melindungi dari beban listrik berlebihan.
- PLC (Programmable Logic Controller): Menggantikan rangkaian relai secara berurutan.
- Penghubung sirkuit udara: Menghubungkan aliran listrik secara manual atau otomatis.
- Transformator arus: Mengukur arus yang mengalir pada ampere meter.
- Kotak Panel Listrik: Terdiri dari kotak besi dan plastik.
- Kotak Besi: Terbuat dari plat baja tuang atau besi plat yang dibentuk dengan tekanan.
- Kotak Plastik: Terbuat dari HDPE, kuat, keras, dan tahan lama.
Bentuk dan Ukuran Panel Listrik
Panel kontrol listrik biasanya berbentuk kotak dengan ukuran yang bervariasi. Bagian depannya dilengkapi engsel sehingga bisa dibuka dan ditutup seperti pintu. Bahan utamanya adalah pelat besi dengan ketebalan sekitar 0,5 hingga 1 mm.
Namun, ada juga panel yang terbuat dari bahan plastik khusus seperti HDPE. Bahan ini memiliki kekerasan, kekuatan, dan tahan suhu tinggi. Di dalam kotak panel, terdapat papan untuk memudahkan pemasangan komponen listrik.
Berikut adalah beberapa jenis dan ukuran panel yang sering digunakan:
1. Wall Mounting
Panel ini dipasang di dinding dan sering digunakan pada lift, pengaturan lampu, sistem pencahayaan, atau panel kontrol aliran gas. Ukurannya biasanya kecil, sekitar 70 x 50 x 20 cm atau 80 x 60 x 20 cm. Penempatan di dinding memudahkan akses dan pengawasan.
2. Free Standing
Panel ini berdiri sendiri dan biasanya lebih besar, dengan dimensi sekitar 2,2 x 1,6 x 0,6 meter. Panel free standing sering digunakan oleh PLN dan ditempatkan di luar (outdoor). Keberadaannya di luar memungkinkan penempatan peralatan besar dan kompleks, serta mempermudah pemeliharaan.
3. Switch Gear
Switch gear, atau panel tegangan menengah, berfungsi untuk mendistribusikan aliran listrik ke panel-panel dengan kapasitas kecil. Distribusi ini melalui trafo tegangan dari 3,3 KV hingga 24 KV. Panel ini sangat penting dalam sistem listrik untuk menjaga distribusi yang efisien dan sesuai kebutuhan. Biasanya digunakan di lingkungan industri atau instalasi listrik yang membutuhkan distribusi daya yang kompleks.
Jenis-Jenis Panel Listrik berdasarkan Fungsinya
Beberapa tipe panel listrik yang sering dipakai meliputi panel distribusi, panel transfer, panel kontrol, panel pembagi, panel induksi, dan panel kapasitor.
1. Panel Distribusi Listrik
Kotak distribusi listrik adalah jenis kotak listrik yang bertugas mengarahkan aliran energi listrik ke beberapa perangkat atau sirkuit listrik. Penggunaan kotak distribusi listrik sangat umum di gedung bertingkat dan lingkungan industri karena fungsinya dalam mengatur dan menyampaikan aliran listrik dari sumber utama ke berbagai area dan perangkat listrik yang berbeda.
2. Panel Transfer Listrik
Kotak transfer listrik adalah jenis kotak listrik yang berfungsi untuk mengalihkan pasokan listrik utama dari PLN ke generator atau UPS (Uninterruptible Power Supply) saat terjadi gangguan pada sumber listrik utama.
Biasanya, kotak transfer listrik dipasang pada instalasi listrik yang kritis seperti rumah sakit atau pusat data, agar pasokan listrik tetap berjalan tanpa terputus.
3. Panel Kontrol Listrik
Panel kendali listrik adalah jenis panel listrik yang berperan dalam mengatur operasi peralatan listrik dan sistem otomasi.
Panel kendali listrik biasanya digunakan pada mesin-mesin industri atau sistem otomasi, seperti sistem pengolahan air atau pendinginan udara, untuk mengontrol dan mengatur operasi peralatan atau sistem tersebut.
4. Panel Pembagi Listrik
Panel pembagi listrik merupakan jenis panel listrik yang berfungsi untuk membagi daya listrik dari sumber utama ke beberapa lokasi atau beban listrik yang berbeda.
Penggunaan panel pembagi listrik umumnya terlihat pada bangunan gedung atau industri kecil, dimana panel tersebut berperan dalam mengatur dan mendistribusikan pasokan listrik dari sumber utama.
5. Panel Induksi Listrik
Panel kendali motor listrik adalah jenis panel listrik yang difungsikan untuk mengendalikan motor listrik, khususnya motor listrik tiga fasa.
Panel kendali motor listrik sering digunakan di sektor industri untuk mengontrol dan mengatur operasi motor listrik yang digunakan dalam mesin-mesin atau sistem otomatisasi.
6. Panel Kapasitor Listrik
Panel kapasitor listrik adalah jenis panel listrik yang digunakan untuk mengendalikan faktor daya pada sistem listrik.
Panel kapasitor listrik umumnya dipasang pada sistem listrik besar, seperti pembangkit listrik atau instalasi industri, untuk mengatur faktor daya listrik dan meningkatkan efisiensi sistem listrik.
Ketika memilih jenis panel listrik yang tepat, sangat penting untuk mempertimbangkan kebutuhan dan karakteristik sistem listrik yang akan digunakan.
Pemilihan panel listrik yang cocok akan meningkatkan efisiensi dan keamanan sistem listrik tersebut.
Penutup
Panel listrik adalah salah satu komponen utama dalam sistem listrik yang berfungsi untuk mengatur dan mendistribusikan aliran listrik ke berbagai perangkat dan sirkuit listrik. Penggunaan panel listrik sangat umum terutama dalam lingkungan industri, gedung bertingkat, maupun rumah tangga.
Secara umum, panel listrik dapat didefinisikan sebagai kotak atau wadah yang berisi berbagai komponen listrik seperti saklar, pengaman, relay, kontaktor, dan komponen lainnya yang dibutuhkan untuk mengontrol dan mengatur aliran listrik. Panel listrik juga seringkali dilengkapi dengan indikator visual dan perangkat monitoring untuk memantau kondisi aliran listrik dan mencegah potensi kegagalan atau gangguan listrik.
Pentingnya panel listrik terletak pada perannya yang krusial dalam menjaga stabilitas dan keamanan sistem listrik secara keseluruhan. Dengan adanya panel listrik yang tepat dan terpasang dengan baik, aliran listrik dapat didistribusikan secara efisien, mengoptimalkan penggunaan energi listrik, serta mengurangi risiko terjadinya kerusakan atau kecelakaan listrik.
Dalam konteks industri dan bangunan komersial, pemilihan panel listrik yang sesuai dengan kebutuhan dan karakteristik sistem listrik yang digunakan menjadi hal yang sangat penting. Faktor-faktor seperti kapasitas daya, keKalianlan, keamanan, dan kemudahan pemeliharaan harus dipertimbangkan dengan matang untuk memastikan sistem listrik dapat beroperasi dengan optimal dan terhindar dari risiko kerusakan maupun gangguan yang dapat mengganggu aktivitas operasional. Demikian ulasan dari bengkeltv.id mengenai Pengertian Panel Listrik. Semoga bermanfaat untuk Kalian.
