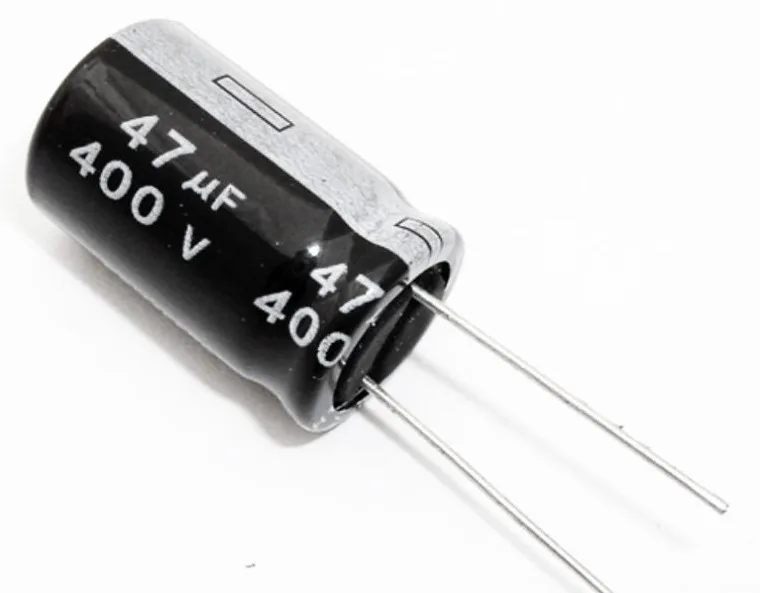

Pengertian Kapasitor Elektrolit

Kapasitor elektrolit adalah salah satu komponen elektronik yang termasuk dalam kategori komponen elektronik pasif. Oleh karena itu, kapasitor elektrolit sering disebut sebagai kapasitor elco, singkatan dari “electrolit condensator”.

Kapasitor ini dinamakan kapasitor elektrolit karena ia menggunakan bahan dielektrik berupa cairan ionik yang memiliki sifat konduktif.

Secara umum, kapasitor elektrolit dibuat dalam bentuk tabung yang berfungsi sebagai wadah untuk menyimpan lapisan elektrolitnya.

Konstruksinya mencakup komponen tambahan berupa dua kaki terminal logam yang akan digunakan sebagai elektroda. Kedua kaki terminal ini dipisahkan oleh lapisan elektrolit teroksidasi yang bertindak sebagai isolator.

Fungsi Kapasitor Elektrolit

Kapasitor elektrolit memiliki fungsi utama sebagai media penyimpanan arus listrik dalam beberapa periode tertentu. Selain fungsi utama tersebut, kapasitor elektrolit juga memiliki sejumlah fungsi lain yang penting dalam berbagai aplikasi elektronika, antara lain:

Penghubung dalam Amplifier: Kapasitor elco berfungsi sebagai penghubung antara satu amplifier dengan yang lainnya. Ini membantu mengatur dan menghubungkan sinyal audio atau sinyal elektronik dari berbagai sumber.
Pembangkit Frekuensi pada Antena: Dalam konteks antena, kapasitor elco dapat berperan sebagai pembangkit frekuensi yang diperlukan untuk transmisi dan penerimaan sinyal radio.
Penghematan Daya Listrik: Kapasitor elco dapat membantu menghemat daya listrik dengan berbagai cara, seperti mengatur tegangan atau mengurangi fluktuasi tegangan yang tidak diinginkan dalam sirkuit.
Penyaring Noise: Kapasitor elco juga digunakan sebagai filter atau penyaring yang menghambat timbulnya noise atau gangguan dalam sinyal listrik, sehingga meningkatkan kualitas sinyal.
Penghantaran Arus Alternatif (AC): Kapasitor elco dapat berfungsi sebagai konduktor yang membantu meneruskan arus listrik AC dalam sirkuit elektronik.
Isolator Arus DC (Direct Current): Kapasitor elco, sebagai komponen elektrolit kondensator, dapat berperan sebagai isolator yang menghambat arus listrik DC dalam sirkuit.
Penyimpanan Arus dan Tegangan: Kapasitor elco memiliki kemampuan untuk menyimpan arus dan tegangan listrik selama beberapa waktu, yang berguna dalam berbagai aplikasi seperti sirkuit penyimpanan energi.
Filter Frekuensi: Dalam beberapa kasus, kapasitor elco digunakan sebagai filter untuk mengatur frekuensi tinggi dan rendah dalam sinyal elektronik.
Penggunaan dalam Rangkaian Resonansi: Kapasitor elco dapat digunakan dalam rangkaian resonansi dan berbagai rangkaian lainnya untuk mengatur perilaku sirkuit elektronik.

Dengan berbagai fungsi ini, kapasitor elektrolit menjadi komponen kritis dalam dunia elektronika modern yang membantu mengatur, menyaring, dan mengoptimalkan kinerja berbagai perangkat elektronik.

Gambar Simbol Kapasitor Elektrolit

Simbol kapasitor elektrolit dalam gambar di atas mengindikasikan adanya dua kutub yang berbeda pada kaki terminal. Karena adanya polarisasi ini, kapasitor ini diklasifikasikan sebagai kapasitor polar.

Kedua elektroda dalam komponen ini memiliki polaritas yang berbeda, yaitu satu kutub negatif (-) dan satu kutub positif (+). Oleh karena itu, penting sekali untuk memasang kapasitor elektrolit dengan benar dan sesuai polaritasnya.

Jika kapasitor elektrolit dipasang secara terbalik, dapat mengakibatkan kerusakan pada perangkat atau bahkan berpotensi menyebabkan ledakan dalam skala tertentu. Oleh sebab itu, perhatian yang sangat serius terhadap polaritas saat memasang kapasitor elektrolit sangatlah penting.

Karakteristik Kapasitor Elektrolit

Sebagai komponen elektronik yang penting, elektrolit kondensator memiliki sejumlah ciri khas dan karakteristik yang membedakannya dari jenis kapasitor lainnya:

Menggunakan Elektrolit Sebagai Bahan Dielektrik: Salah satu ciri utama kapasitor elektrolit adalah penggunaan elektrolit sebagai bahan dielektrik. Elektrolit adalah cairan ionik yang bersifat konduktif, berbeda dengan jenis dielektrik padat yang digunakan dalam kapasitor lainnya.
Polaritas yang Menonjol: Kapasitor elektrolit memiliki polaritas yang jelas, yaitu polaritas positif dan negatif. Ini berarti kedua kaki elektroda memiliki orientasi yang berlawanan, dan pemasangan harus sesuai dengan polaritasnya. Kehati-hatian dalam pemasangan sangat penting.
Kapasitas Tahan Panas: Kapasitor elektrolit dapat digunakan dalam aplikasi dengan suhu tinggi, dengan kemampuan bekerja pada suhu maksimum sekitar 105°C. Hal ini membuatnya cocok untuk digunakan dalam berbagai perangkat yang membutuhkan komponen tahan panas.
Rentang Nilai Resistansi yang Luas: Kapasitor elektrolit memiliki nilai resistansi yang bervariasi, mulai dari sekitar 0,01uF hingga 10.000uF. Ini memungkinkan penggunaan yang luas dalam berbagai aplikasi elektronik, dari yang memerlukan kapasitas kecil hingga yang memerlukan kapasitas besar.
Tegangan Kerja yang Bervariasi: Kapasitor elektrolit juga memiliki rentang tegangan kerja yang bervariasi, dimulai dari sekitar 16V hingga 450V. Ini memungkinkan adaptasi kapasitor elektrolit untuk berbagai kebutuhan tegangan dalam sirkuit elektronik.

Kombinasi dari karakteristik-karakteristik ini menjadikan kapasitor elektrolit sangat berguna dalam berbagai aplikasi elektronik, terutama di mana polaritas, kapasitas tahan panas, dan nilai resistansi yang bervariasi dibutuhkan.

Cara Kerja Kapasitor Elektrolit

Cara kerja kapasitor elektrolit juga dapat dianggap serupa dengan jenis kapasitor lainnya. Ketika kapasitor diberi muatan, arus listrik akan mengalir menuju kedua kaki terminalnya.

Elektron bermuatan positif akan terkumpul pada kutub positif, sementara arus listrik yang membawa elektron bermuatan negatif akan terkumpul di kaki terminal negatif.

Namun, penting untuk diingat bahwa arus listrik yang terdapat pada kedua kaki terminal tersebut tidak dapat berpindah atau mengalir satu sama lain. Hal ini disebabkan oleh adanya isolator yang terbuat dari bahan non konduktif, yang berfungsi sebagai pemisah antara kedua terminal.

Peran isolator dalam konteks ini adalah sebagai sekat atau pemisah. Fungsinya adalah untuk mencegah arus listrik pada terminal negatif agar tidak dapat beralih ke terminal positif, dan sebaliknya.

Jenis – jenis Kapasitor Elektrolit

Berdasarkan jenis bahan elektrolit yang digunakan, kapasitor elektrolit dapat diklasifikasikan menjadi beberapa varian. Jenis-jenis kapasitor elektrolit berdasarkan klasifikasinya adalah sebagai berikut:

Kapasitor Elektrolit Tantalum: Ini adalah jenis kapasitor elektrolit yang menggunakan bahan dielektrik yang terbuat dari tantalum.
Kapasitor Elektrolit Niobium: Jenis kapasitor elektrolit ini menggunakan bahan dielektrik berupa niobium.
Kapasitor Elektrolit Aluminium: Kapasitor elektrolit tipe ini menggunakan isolator yang terbuat dari aluminium dioksida.

Dengan dasar bahan dielektrik yang berbeda ini, berbagai jenis kapasitor elektrolit ini digunakan dalam berbagai aplikasi elektronik sesuai dengan karakteristik dan performanya yang unik.

Tipe Elektrolit yang digunakan Kapasitor Elektrolit

Terdapat beberapa jenis elektrolit yang sering digunakan dalam kapasitor elektrolit, di antaranya adalah:

Polimer Konduktif Padat: Salah satu jenis elektrolit adalah yang bersifat konduktif padat. Tipe elektrolit ini memiliki resistansi seri setara (ESR) kurang dari 10 mΩ, dengan tingkat konduktivitas sekitar 10.000 ms/cm.
Oksida Mangan Padat: Tipe elektrolit selanjutnya adalah oksida mangan padat. Elektrolit jenis ini dikenal tidak hanya memiliki kualitas yang baik tetapi juga menawarkan tingkat stabilitas yang tinggi. Konduktivitas dari elektrolit oksida mangan padat berkisar sekitar 100 ms/cm.
Elektrolit Non Padat: Jenis elektrolit non padat adalah bahan dielektrik berwujud cairan. Tipe elektrolit ini umumnya lebih terjangkau secara harga dan memiliki tingkat konduktivitas sekitar 10 ms/cm.

Dengan variasi jenis elektrolit ini, kapasitor elektrolit dapat dipilih dan digunakan sesuai dengan kebutuhan khusus dalam berbagai aplikasi elektronik. Setiap jenis elektrolit memiliki karakteristik unik yang mempengaruhi kinerja dan aplikasi kapasitor.

Contoh Penggunaan Kapasitor Elektrolit

Kapasitor elektrolit adalah salah satu komponen yang sering kita jumpai dalam berbagai perangkat elektronik. Hal ini karena kapasitor elektrolit merupakan komponen yang umum digunakan sebagai bagian integral dalam berbagai piranti elektronika.

Contoh-contoh perangkat elektronik yang mengkalianlkan penggunaan kapasitor elektrolit antara lain:

Telepon
Televisi
Radio
Speaker
Remote control
Mainan anak-anak
Peralatan medis
Peralatan rumah tangga
Relay
Power supply, dan berbagai perangkat lainnya.

Kapasitor elektrolit memiliki peran penting dalam menjaga stabilitas dan kualitas sinyal, mengatur tegangan, serta menjalankan fungsi lain yang sangat diperlukan dalam berbagai perangkat elektronik yang kita gunakan sehari-hari.

Cara Membaca Kapasitor Elektrolit

Cara mengidentifikasi nilai kapasitansi dan tegangan maksimum pada kapasitor elektrolit sangatlah sederhana, karena informasi tersebut biasanya tercetak dengan jelas pada permukaan isolatornya.

Contoh, pada gambar di atas, kita dapat dengan mudah melihat tulisan “100 uF/25 volt” pada kapasitor. Ini berarti nilai kapasitansi dari komponen ini adalah 100 uF, dan tegangan maksimum yang dapat diaplikasikan adalah 25 volt.

Kelebihan dan Keuntungan Kapasitor Elektrolit

Kapasitor elektrolit, sebagai komponen elektronika, memang memiliki beberapa kelebihan yang menonjol dibandingkan dengan komponen sejenis lainnya. Namun, perlu diingat bahwa juga terdapat beberapa kekurangan yang perlu diperhatikan. Berikut adalah beberapa kelebihan dan kekurangan kapasitor elektrolit:

Kelebihan Kapasitor Elektrolit

Kapasitas Tinggi: Salah satu keunggulan utama kapasitor elektrolit adalah memiliki kapasitas yang tinggi. Ini berarti kapasitor ini dapat menyimpan jumlah muatan listrik yang besar dalam volume yang relatif kecil.
Ketahanan terhadap Getaran Mekanis: Kapasitor elektrolit memiliki ketahanan yang baik terhadap getaran mekanis. Ini menjadikannya pilihan yang bagus untuk aplikasi di mana perangkat mungkin mengalami goncangan atau pergerakan fisik.
Kapasitansi Besar: Kapasitor elektrolit sangat cocok untuk rangkaian elektronika yang membutuhkan kapasitansi besar. Ini membuatnya ideal untuk aplikasi yang memerlukan penyimpanan energi sementara yang signifikan.

Kekurangan Kapasitor Elektrolit

Polaritas: Kapasitor elektrolit adalah komponen polar, yang berarti mereka memiliki kutub positif dan negatif yang harus diikuti dengan benar saat dipasang. Salah pemasangan dapat mengakibatkan kerusakan atau bahkan ledakan.
Toleransi Terhadap Tegangan Tinggi yang Terbatas: Kapasitor elektrolit tidak tahan terhadap tegangan tinggi dengan baik seperti beberapa jenis kapasitor lainnya. Oleh karena itu, mereka harus digunakan sesuai dengan batas tegangan maksimum yang tertera pada labelnya.
Sensitif Terhadap Tegangan Tinggi: Lapisan isolasi yang digunakan dalam kapasitor elektrolit sangat sensitif terhadap tegangan tinggi. Kondisi ini dapat menyebabkan kebocoran atau bahkan kegagalan isolasi jika terkena tegangan yang melebihi kapasitasnya.

Dalam pemilihan dan penggunaan kapasitor elektrolit, penting untuk memahami baik kelebihan maupun kekurangannya agar dapat memaksimalkan kinerjanya dalam aplikasi tertentu dan menghindari potensi masalah yang mungkin muncul.

Baca Juga :

Penutup

Dalam penutupan artikel bengkeltv.id ini, pengertian kapasitor elektrolit adalah komponen elektronik yang mempunyai kemampuan untuk menyimpan energi dalam bentuk medan elektrik.

Kapasitor elektrolit memainkan peran penting dalam berbagai aplikasi elektronik seperti pemfilteran, penyimpanan energi, dan kopling sinyal.

Kapasitor ini memiliki karakteristik khusus yang membedakannya dari kapasitor lain, seperti polaritas yang harus diperhatikan saat pemasangan dan kapasitansi yang lebih tinggi dibandingkan jenis kapasitor lainnya.

Dengan memahami pengertian kapasitor elektrolit dan fungsinya, kita dapat mengimplementasikannya dengan benar dan efektif dalam rangkaian elektronik untuk mencapai performa optimal.
