Bengkeltv.id – Pengertian dan Fungsi Kapasitor Elektrolit : Pembahasan Lengkap. Kapasitor elektrolit adalah komponen penting dalam dunia elektronika modern yang seringkali diabaikan, namun memiliki peran yang krusial dalam menjaga stabilitas dan kinerja perangkat elektronik. Sebagai elemen penyimpan muatan listrik, kapasitor elektrolit memiliki fungsi yang tidak dapat diabaikan dalam menyediakan aliran listrik yang stabil serta mengoptimalkan kinerja sirkuit elektronik.
Dalam artikel ini, kita akan menjelajahi lebih dalam mengenai fungsi kapasitor elektrolit, bagaimana komponen ini bekerja, dan mengapa keberadaannya sangat vital dalam berbagai aplikasi elektronik. Mari kita selami dunia kapasitor elektrolit dan pahami kontribusinya dalam mendukung perkembangan teknologi elektronika modern.
Pengertian Kapasitor Elektrolit
Kapasitor elektrolit termasuk dalam kategori komponen elektronik pasif dan sering disebut dengan istilah elco (electrolit condensator).
Pemberian nama “kapasitor elektrolit” berasal dari penggunaan bahan dielektrik cairan ionik yang bersifat konduktif.

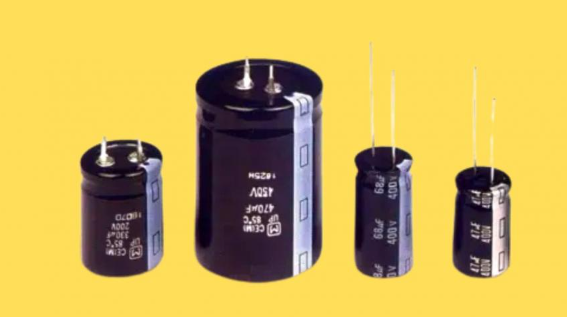

Biasanya, kapasitor elektrolit dibentuk dalam konstruksi berupa tabung yang berisi lapisan elektrolit. Konstruksi tersebut melibatkan dua kaki terminal logam yang berfungsi sebagai elektroda, serta lapisan elektrolit teroksidasi sebagai isolator yang memisahkan kedua elektroda tersebut.
Gambar Simbol Kapasitor Elektrolit
Simbol pada gambar di atas menggambarkan kapasitor elektrolit dengan dua kutub yang berbeda pada kaki terminal. Hal ini menunjukkan bahwa kapasitor ini masuk dalam kategori kapasitor polar karena adanya polarisasi.
Kedua elektroda pada komponen tersebut memiliki polaritas yang berbeda, yaitu kutub negatif (-) dan kutub positif (+). Oleh karena itu, pemasangan kapasitor elektrolit harus dilakukan dengan benar dan sesuai dengan polaritasnya.
Jika kapasitor elektrolit dipasang terbalik, dapat mengakibatkan kerusakan pada peralatan atau bahkan menyebabkan ledakan dengan tingkat risiko tertentu. Oleh karena itu, sangat kritis untuk memperhatikan polaritas saat memasang kapasitor elektrolit.
Karakteristik Kapasitor Elektrolit
Berikut adalah beberapa karakteristik yang menentukan sifat dan spesifikasi kapasitor elektrolit:
- Bahan Dielektrik: Cairan Elektrolit
Kapasitor elektrolit menggunakan cairan elektrolit sebagai bahan dielektriknya. Bahan ini bersifat konduktif dan memungkinkan pergerakan ion dalam kapasitor, memainkan peran krusial dalam penyimpanan muatan listrik. - Rentang Nilai Kapasitansi yang Tersedia: 0,01uF hingga 10000uF
Kapasitor elektrolit memiliki rentang nilai kapasitansi yang luas, mulai dari 0,01 mikrofarad hingga 10000 mikrofarad. Rentang ini memungkinkan penggunaan kapasitor elektrolit untuk berbagai aplikasi dengan kebutuhan kapasitansi yang beragam. - Rentang Nilai Tegangan Kerja Maksimal: 16 V sampai 450 V
Kapasitor elektrolit mampu menangani tegangan kerja maksimal dalam kisaran 16 volt hingga 450 volt. Ketersediaan pilihan tegangan yang berbeda memungkinkan adaptabilitas kapasitor elektrolit untuk aplikasi dengan berbagai tingkat tegangan. - Suhu Maksimum: 105° C
Kapasitor elektrolit memiliki batasan suhu maksimum sekitar 105 derajat Celsius. Hal ini menunjukkan bahwa kapasitor ini dapat beroperasi pada suhu tertentu, dan penggunaannya perlu dipertimbangkan sesuai dengan lingkungan suhu kerja. - Jenis: Kapasitor Polar
Jenis kapasitor ini termasuk dalam kategori kapasitor polar, yang berarti memiliki dua kutub yang berbeda. Kedua elektroda kapasitor memiliki polaritas yang berlawanan, yaitu kutub negatif dan positif. Oleh karena itu, orientasi polaritas harus diperhatikan dengan cermat saat memasang kapasitor elektrolit untuk mencegah kerusakan atau malfuncioning.
Fungsi Kapasitor Elektrolit
Fungsi kapasitor elektrolit mirip dengan jenis kapasitor lainnya, yakni sebagai penyimpan sementara arus listrik. Namun, karena kapasitor elektrolit cenderung memiliki kapasitansi yang lebih besar, kemampuannya dalam menampung energi listrik juga lebih tinggi. Oleh karena itu, kapasitor elektrolit seringkali digunakan dalam rangkaian yang terkait dengan sumber daya listrik.
Kapasitor elektrolit mempunyai dua parameter utama yang harus diperhatikan, yaitu kapasitansi dan tegangan. Oleh sebab itu, pemilihan kapasitor harus sesuai dengan kebutuhan dan tegangan kerja dari proyek elektronika yang sedang dijalankan.
Sangat penting untuk tidak memilih kapasitor elektrolit yang memiliki nilai tegangan maksimum di bawah tegangan kerja proyek pada rangkaian elektronika. Hal ini dapat berpotensi menyebabkan kerusakan pada komponen kapasitor.
Sebagai contoh, apabila proyek rangkaian elektronika kita memiliki tegangan kerja sebesar 12 volt, maka disarankan untuk memilih kapasitor elektrolit dengan nilai tegangan maksimum sekitar 16 Volt agar dapat menjaga kestabilan dan keamanan operasional rangkaian tersebut.
Hubungan Seri dan Paralel Kapasitor Elektrolit
Setelah memahami fungsi kapasitor elektrolit, dalam penerapannya, nilai kapasitansi suatu kapasitor elektrolit tidak selalu harus persis sama dengan yang tertera pada papan sirkuit.
Nilai kapasitansi yang lebih tinggi tidak akan memberikan dampak negatif pada kinerja rangkaian. Bahkan, dalam beberapa jenis rangkaian, peningkatan nilai kapasitansi dapat menghasilkan kinerja yang lebih baik, terutama pada rangkaian regulator atau power supply.
Kapasitor berperan sebagai peredam riak gelombang AC pada arus listrik, sehingga semakin besar nilai kapasitansi yang digunakan, semakin optimal pula kinerja rangkaian tersebut.
Selain itu, kita dapat menggabungkan dua atau beberapa kapasitor elektrolit untuk mendapatkan nilai kapasitansi dan tegangan yang berbeda. Penggabungan beberapa kapasitor dapat dilakukan baik secara seri maupun paralel, memberikan fleksibilitas dalam penyesuaian nilai kapasitansi sesuai kebutuhan proyek elektronika yang sedang dikerjakan.
1. Hubungan Kapasitor Elektrolit Seri
Apabila beberapa kapasitor dihubungkan secara seri, nilai total kapasitansinya akan dihasilkan secara terbalik, sementara tegangan totalnya merupakan jumlah dari tegangan maksimum masing-masing kapasitor.
Sebagai ilustrasi, jika dua kapasitor elektrolit dengan nilai 10uF/16V dihubungkan secara seri, maka nilai total kapasitansinya dapat dihitung sebagai berikut: 1/10 + 1/10 = 2/10 = 5uF.
Adapun tegangan totalnya adalah: 16 + 16 = 32 Volt.
2. Hubungan Kapasitor Elektrolit Paralel
Selain dapat dihubungkan secara seri, kapasitor elektrolit juga dapat dirangkai secara paralel. Nilai total kapasitansi kapasitor yang terhubung secara paralel adalah jumlah dari masing-masing nilai kapasitansi secara individual, sementara total tegangan maksimumnya tetap.
Sebagai contoh, apabila dua kapasitor elektrolit dengan nilai 10uF/16V dirangkai secara paralel, maka kita akan mendapatkan nilai kapasitansi total sebesar: 10 + 10 = 20uF. Meskipun begitu, tegangan maksimumnya tetap 16 Volt.
Namun, perlu diperhatikan saat merangkai beberapa kapasitor elektrolit baik secara seri maupun paralel, agar menggunakan jenis kapasitor yang memiliki tegangan kerja maksimum yang sama.
Contoh Kapasitor Elektrolit yang Ada di Pasaran
Berikut ini adalah beberapa contoh kapasitor elektrolit yang tersedia di pasaran yang dapat menjadi perhatian Kalian:
| 0.1UF/16V | 0.1UF/25V | 0.1UF/50V | 0.1UF/63V | – |
|---|---|---|---|---|
| 0.22uF/16V | 0.22uF/25V | 0.22uF/50V | 0.22uF/63V | – |
| 0.33uF/16V | 0.33uF/25V | 0.33uF/50V | 0.33uF/63V | – |
| 0.47uF/16V | 0.47uF/25V | 0.47uF/50V | 0.47uF/63V | – |
| 1uF/16V | 1uF/25V | 1uF/50V | 1uF/63V | 1uF/450V |
| 2.2uF/16V | 2.2uF/25V | 2.2uF/50V | 2.2uF/63V | – |
| 3.3uF/16V | 3.3uF/25V | 3.3uF/50V | 3.3uF/63V | – |
| 4.7uF/16V | 4.7uF/25V | 4.7uF/50V | 4.7uF/63V | – |
| 10uF/16V | 10uF/25V | 10uF/50V | 10uF/63V | 10uF/450V |
| 22uF/16V | 22uF/25V | 22uF/50V | 22uF/63V | – |
| 33uF/16V | 33uF/25V | 33uF/50V | 33uF/63V | – |
| 47uF/16V | 47uF/25V | 47uF/50V | 47uF/63V | – |
| 100uF/16V | 100uF/25V | 100uF/50V | 100uF/63V | – |
| 220uF/16V | 220uF/25V | 220uF/50V | 220uF/63V | – |
| 330uF/16V | 330uF/25V | 330uF/50V | 330uF/63V | – |
| 470uF/16V | 470uF/25V | 470uF/50V | 470uF/63V | – |
| 1000uF/16V | 1000uF/25V | 1000uF/50V | 1000uF/63V | – |
| – | 2200uF/25V | 2200uF/50V | – | – |
| – | 3300uF/25V | 3300uF/50V | – | – |
| – | 4700uF/16V | 4700uF/50V | – | – |
| – | – | 10000uF/50V | – | – |
| – | – | 47000uF/50V | – | – |
Kelebihan dan Keuntungan Kapasitor Elektrolit
Setelah memahami Fungsi Kapasitor Elektrolit sebagai elemen dalam elektronika, terdapat beberapa karakteristik unggul yang membedakannya dari perangkat sejenis.
Keunggulan dari kapasitor elektrolit meliputi:
- Kapasitas volume dan nilai kapasitansi yang tinggi.
- Ketahanan terhadap getaran mekanis.
- Cocok digunakan dalam rangkaian elektronik yang memerlukan kapasitansi besar.
Namun, selain keunggulan tersebut, kapasitor elektrolit juga memiliki beberapa kelemahan, seperti:
- Bersifat polar, sehingga harus dipasang dengan orientasi yang benar dan tidak dapat dipasang secara terbalik.
- Keterbatasan ketahanan terhadap tegangan tinggi.
- Lapisan isolasi pada kapasitor sangat peka terhadap arus dengan tegangan tinggi.
Penutup
Dengan demikian, dapat disimpulkan bahwa kapasitor elektrolit memiliki peran yang sangat penting dalam berbagai aplikasi elektronik. Fungsi kapasitor elektrolit tidak hanya terbatas pada penyimpanan energi listrik, tetapi juga melibatkan stabilisasi tegangan, penyaringan sinyal, dan mendukung kinerja berbagai perangkat elektronik.
Keberagaman jenis kapasitor elektrolit menawarkan solusi yang fleksibel dan efisien untuk kebutuhan desain yang beragam. Oleh karena itu, pemahaman yang mendalam tentang fungsi kapasitor elektrolit menjadi kunci untuk mengoptimalkan kinerja sistem elektronik modern.
Dengan terus berkembangnya teknologi, penelitian dan pengembangan lebih lanjut terhadap kapasitor elektrolit diharapkan akan terus meningkatkan efisiensi dan keKalianlan perangkat elektronik masa depan. Demikian ulasan dari bengkeltv.id mengenai Fungsi Kapasitor Elektrolit. Semoga bermanfaat untuk Kalian.
