Bengkeltv.id – Memahami Warna Kabel Jalur Kipas Angin Miyako dengan Mudah. Ketika memasang atau memperbaiki kipas angin, salah satu aspek penting yang sering kali diabaikan adalah pemahaman mengenai warna kabel jalur kipas angin tersebut. Warna kabel bukan hanya sekadar elemen estetika, tetapi memiliki fungsi penting dalam memastikan operasi yang aman dan efisien dari perangkat. Tanpa pengetahuan yang tepat mengenai kode warna ini, proses instalasi dan perbaikan bisa menjadi tantangan yang membingungkan dan berisiko.
Terutama untuk merek seperti Miyako, di mana stKalianr warna kabel mungkin berbeda dari merek lain, memahami kode warna kabel menjadi krusial. Setiap warna kabel biasanya mewakili fungsi tertentu seperti penyediaan daya, koneksi tanah, atau kontrol kecepatan. Dengan mengetahui apa arti masing-masing warna, Kalian dapat menghindari kesalahan penyambungan yang dapat menyebabkan kerusakan pada kipas angin atau bahkan bahaya listrik.
Dalam artikel ini, kami akan mengulas secara mendetail berbagai Warna Kabel Jalur Kipas Angin Miyako . Kami akan membahas fungsi dari setiap warna, bagaimana cara memeriksa dan memastikan sambungan yang benar, serta tips praktis untuk instalasi dan perbaikan. Dengan informasi ini, Kalian akan dapat melakukan pekerjaan dengan lebih percaya diri, mengurangi risiko kesalahan, dan memastikan kipas angin Kalian berfungsi dengan optimal dan aman. Jadi, mari kita mulai dengan memahami kode warna kabel yang digunakan oleh kipas angin Miyako.
Mengenai Kipas Angin
Kipas angin adalah perangkat listrik yang berfungsi untuk menghasilkan aliran udara di dalam ruangan dengan menggunakan baling-baling yang diputar oleh motor listrik. Aliran udara ini memberikan efek penyegaran dan dapat membantu meningkatkan kenyamanan di ruangan.
Sebagai alternatif pendingin ruangan, kipas angin menawarkan solusi yang lebih hemat energi dibandingkan dengan pendingin udara (AC). Selain itu, kipas angin juga lebih mudah dipasang dan dioperasikan serta lebih ramah lingkungan.
Di pasaran, tersedia berbagai jenis kipas angin, seperti kipas angin berdiri, meja, duduk, gantung, dan dinding. Masing-masing jenis memiliki kelebihan dan kekurangan yang dapat disesuaikan dengan kebutuhan dan preferensi pengguna.
Namun, meskipun kipas angin efektif dalam mengurangi suhu ruangan, penggunaannya dapat membuat udara di dalam ruangan menjadi lebih kering. Oleh karena itu, penting untuk menjaga keseimbangan kelembaban udara di ruangan agar tidak berdampak negatif pada kesehatan Kalian.
Cara Kerja Kipas Angin
Di dalam kipas angin, terdapat motor listrik yang berperan penting dalam mengubah energi listrik menjadi energi gerak yang digunakan untuk memutar baling-baling. Motor listrik ini bekerja dengan prinsip dasar elektromagnetik yang melibatkan kumparan besi dan arus listrik.
Motor listrik pada kipas angin umumnya terdiri dari beberapa komponen kunci, termasuk kumparan besi yang dililitkan pada inti magnet. Ketika arus listrik mengalir melalui kawat yang membungkus kumparan tersebut, kumparan besi akan mengalami perubahan menjadi magnet. Fenomena ini terjadi karena arus listrik menciptakan medan magnet di sekitar kawat, dan kumparan besi bertindak sebagai inti yang memperkuat medan magnet tersebut.
Salah satu sifat dasar magnet adalah adanya gaya tolak-menolak antara kutub-kutub magnet yang berbeda. Dalam motor listrik kipas angin, gaya tolak-menolak ini terjadi antara kumparan besi yang menjadi magnet dan sepasang magnet tetap (stator) di dalam motor. Interaksi gaya magnet ini menghasilkan gaya putar yang beroperasi secara periodik, mengakibatkan kumparan besi berputar pada porosnya.
Poros ini kemudian menghubungkan gerakan rotasi ke baling-baling kipas angin. Dengan cara ini, energi gerak dari motor listrik diterjemahkan menjadi putaran baling-baling yang menghasilkan aliran udara. Agar kipas angin dapat menghasilkan angin yang lebih kuat dan efisien, arus tegangan listrik yang mengalir melalui kumparan besi perlu ditingkatkan. Peningkatan arus ini akan memperkuat medan magnet dan, pada gilirannya, meningkatkan gaya putar yang dihasilkan, sehingga baling-baling dapat berputar lebih cepat dan menghasilkan aliran udara yang lebih besar.
Dengan pemahaman tentang prinsip kerja motor listrik ini, Kalian dapat lebih memahami bagaimana kipas angin bekerja untuk memberikan kenyamanan di ruangan, serta bagaimana perubahan pada arus listrik dapat memengaruhi kinerja kipas angin secara keseluruhan.
Warna Kabel Kipas Angin Miyako dan Fungsinya

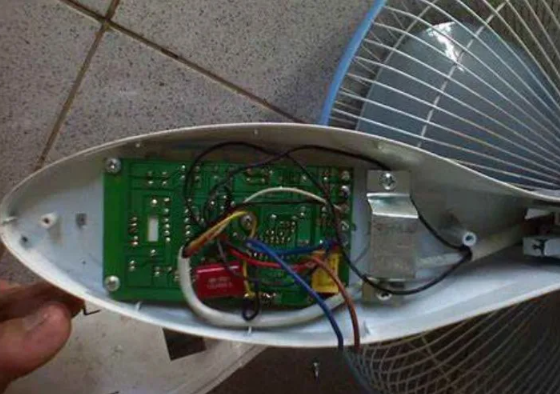

Pada kipas angin, terdapat beberapa kabel yang terhubung ke dinamo kipas dan kapasitor. Perbedaan warna kabel ini digunakan untuk mengatur kecepatan putaran dinamo melalui saklar pengatur kecepatan atau selector switch. Saklar ini biasanya mencakup saklar off, saklar untuk kecepatan 1 (rendah), saklar untuk kecepatan 2 (sedang), dan saklar untuk kecepatan 3 (tinggi).
Warna kabel pada kipas angin merek Miyako dirancang untuk membedakan fungsi antara saklar off dan berbagai level kecepatan dinamo, mulai dari kecepatan paling rendah hingga yang tertinggi. Perlu dicatat bahwa kode warna kabel dan fungsinya dapat berbeda antara merek kipas angin yang satu dengan yang lain.
Arti Warna Kabel pada Dinamo Kipas Angin 5 Kabel
Kipas angin yang menggunakan lima warna kabel adalah salah satu jenis yang paling umum ditemui di pasaran, mencakup berbagai model seperti kipas angin dinding, kipas angin meja, dan kipas angin tornado. Bahkan, kipas angin mini yang terhubung melalui USB juga termasuk dalam kategori ini.
Berikut adalah penjelasan rinci mengenai lima warna kabel yang biasanya terdapat pada kipas angin jenis ini:
| No | Warna Kabel | Jenis Kabel | Fungsi Kabel |
|---|---|---|---|
| 1. | Hitam | Kabel power | Sebagai kabel ON/OFF yang fungsi utamanya untuk menghubungkan arus listrik dari sumber listrik PLN menuju ke dinamo. |
| 2. | Kuning | Kabel kapasitor | Kabel yang terhubung langsung antara kapasitor dengan generator listrik / dinamo. |
| 3. | Biru | Kabel speed 1 | Sebagai penghubung antara tombol speed 1 dengan dinamo sehingga dapat digunakan untuk mengontrol kipas dengan putaran rendah. |
| 4. | Putih | Kabel speed 2 | Berguna untuk mengontrol kecepatan sedang. Beberapa jenis kipas ada yang tidak memiliki tipe ini terutama kipas yang hanya punya 2 speed. |
| 5. | Merah | Kabel speed 3 | Kabel yang berfungsi untuk mengontrol kecepatan maksimal kipas yang terhubung langsung antara tombol speed 3 dan generator listrik. |
Arti Warna Kabel Kipas Angin dengan Dinamo 4 Kabel
Berbeda dengan kipas angin yang menggunakan lima kabel, kipas angin dengan empat kabel umumnya ditemukan pada model yang memiliki kapasitor terintegrasi dengan dinamo, seperti kipas angin kotak. Karena konfigurasi ini, kabel-kabel pada jenis kipas angin ini biasanya tidak terlihat tanpa membongkar mesin secara menyeluruh.
Berikut adalah penjelasan tentang empat warna kabel yang terdapat pada dinamo kipas angin dengan empat kabel beserta fungsinya:
| No | Warna Kabel | Jenis Kabel | Fungsi Kabel |
|---|---|---|---|
| 1. | Hitam | Kabel power | Jenis kabel yang berfungsi sebagai kabel ON/OFF untuk menghubungkan arus listrik dari sumber listrik PLN menuju ke dinamo dan tombol 0. |
| 2. | Biru | Kabel speed 1 | Sebagai penghubung antara tombol speed 1 dengan dinamo sehingga dapat digunakan untuk mengontrol kipas dengan putaran rendah. |
| 3. | Putih | Kabel speed 2 | Berguna untuk mengontrol kecepatan sedang. Beberapa jenis kipas ada yang tidak memiliki tipe ini terutama kipas yang hanya punya 2 speed. |
| 4. | Merah | Kabel speed 3 | Kabel yang berfungsi untuk mengontrol kecepatan maksimal kipas yang terhubung langsung antara tombol speed 3 dan generator listrik. |
Cara Merawat dan Memeriksa Kipas Angin
Tak hanya tubuh kita yang memerlukan perawatan, barang elektronik seperti kipas angin juga membutuhkan perhatian agar dapat berfungsi dengan baik dalam jangka waktu yang lebih lama. Berikut adalah beberapa aspek penting dalam merawat kipas angin agar tetap optimal:
- Kipas dan Rumah Kipas
Kipas angin yang mengeluarkan suara berisik seringkali disebabkan oleh ketidakseimbangan baling-baling kipas. Untuk mengatasi masalah ini, pertama-tama periksa keseimbangan putaran kipas. Pastikan baling-baling tidak mengalami kerusakan dan terpasang dengan benar. Jika diperlukan, sesuaikan posisi baling-baling agar seimbang. Selain itu, periksa juga baut pengikat kipas pada porosnya. Baut yang kendur dapat menyebabkan getaran dan suara bising, jadi pastikan untuk mengencangkannya dengan tepat. Selalu matikan sambungan listrik sebelum melakukan perawatan untuk mencegah risiko kejutan listrik. - Saklar dan Kabel Penghubung
Kabel penghubung yang putus atau mengalami kerusakan dapat menyebabkan kipas angin tidak berfungsi. Untuk memeriksa kondisi kabel, gunakan ohm meter untuk mengukur kontinuitas pada ujung-ujung kabel. Jika ditemukan kabel yang putus, segera ganti dengan kabel baru yang sesuai. Selain itu, saklar pengatur kecepatan juga bisa menjadi sumber masalah jika kotor atau macet. Bersihkan saklar dengan hati-hati menggunakan kuas kering untuk menghilangkan debu atau kotoran yang mungkin mengganggu kontak saklar. Perawatan rutin pada saklar dan kabel dapat mencegah gangguan fungsi kipas angin. - Motor Listrik
Jika motor kipas angin berputar lambat atau tidak berputar sama sekali, salah satu penyebabnya bisa jadi kapasitor yang bocor atau rusak. Periksa kapasitor dengan menggunakan AVO meter pada posisi ohm (K x 1). Amati jarum AVO meter; jika jarum menunjukkan angka dan tidak kembali ke posisi nol, kapasitor kemungkinan besar sudah rusak dan perlu diganti. Selain kapasitor, pastikan juga untuk memeriksa bagian lain dari motor, seperti pelumas dan komponen internal, untuk memastikan semuanya dalam kondisi baik dan bekerja dengan efisien.
Dengan melakukan perawatan secara berkala pada kipas angin Kalian, Kalian dapat memastikan kinerja perangkat tetap optimal dan memperpanjang umur pakainya. Jangan lupa untuk selalu mematikan sambungan listrik sebelum melakukan pemeriksaan atau perbaikan untuk memastikan keselamatan Kalian.
Penutup
Memahami Warna Kabel Jalur Kipas Angin Miyako sangat penting untuk memastikan instalasi dan perbaikan yang benar. Dengan mengetahui fungsi masing-masing warna kabel, Kalian dapat dengan mudah mengatur kecepatan kipas dan memastikan semua komponen berfungsi sesuai dengan spesifikasinya. Meskipun berbagai merek kipas angin mungkin memiliki kode warna yang berbeda, pengetahuan tentang warna kabel pada kipas angin Miyako akan membantu Kalian dalam mengatasi masalah teknis dan memastikan perangkat beroperasi dengan optimal.
Dengan mengikuti panduan dari bengkeltv.id ini, Kalian dapat menghindari kesalahan umum dalam pemasangan dan perbaikan kipas angin, serta menjaga kinerja kipas angin Miyako Kalian tetap prima. Selalu pastikan untuk mematikan sumber listrik sebelum melakukan perawatan dan jika Kalian merasa ragu, konsultasikan dengan teknisi profesional untuk mendapatkan bantuan lebih lanjut. Semoga informasi ini bermanfaat dan membantu Kalian dalam merawat kipas angin Miyako dengan lebih baik.
