Bengkeltv.id – Penyebab Mata Solder Tidak Panas dan Solusinya. Apakah Kalian sedang menghadapi masalah di mana mata solder tidak panas? Situasi ini bisa sangat menjengkelkan dan menghambat pekerjaan, terutama ketika sedang melakukan perbaikan atau pemasangan komponen elektronik yang membutuhkan suhu tinggi agar timah solder dapat mencair dan menempel dengan baik pada permukaan. Ketika mata solder tidak mencapai suhu yang diperlukan, proses penyolderan menjadi sulit, tidak efektif, dan bahkan bisa berpotensi merusak komponen elektronik yang sedang Kalian kerjakan.
Permasalahan solder yang tidak panas bisa disebabkan oleh beberapa faktor, mulai dari kondisi perangkat solder yang mungkin mengalami gangguan, seperti kerusakan elemen pemanas, hingga teknik penggunaan yang kurang tepat. Misalnya, alat solder yang sudah lama dipakai cenderung mengalami penurunan performa, sementara penempatan yang salah atau pemilihan jenis solder yang kurang sesuai juga bisa mempengaruhi hasil panas pada mata solder.
Dengan memahami berbagai penyebab umum mengapa mata solder tidak panas, Kalian bisa lebih mudah mengidentifikasi dan memperbaiki masalah ini sehingga alat solder tetap berfungsi optimal. Di artikel ini, kami akan mengulas lebih dalam mengenai Penyebab Mata Solder Tidak Panas serta memberikan solusi praktis untuk mengatasinya, sehingga proses penyolderan Kalian bisa tetap berjalan lancar, efektif, dan tentunya aman.
Pengertian Solder

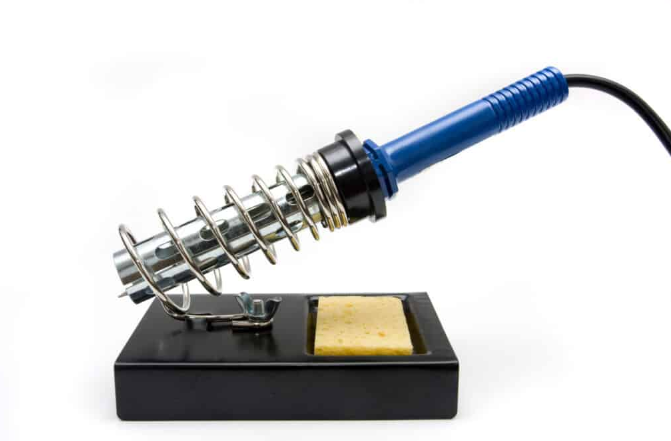

Solder adalah alat dengan ujung logam yang menghasilkan panas untuk mencairkan dan mengatur posisi timah, sehingga dapat ditempatkan sesuai kebutuhan.
Namun, tidak semua orang dapat menguasai teknik penyolderan. Diperlukan pengetahuan, pengalaman, dan latihan yang cukup untuk mempelajari teknik penyolderan yang benar agar menghasilkan sambungan solder yang rapi, kokoh, dan optimal.
Kalian mungkin pernah mendengar istilah pengelasan atau las, yaitu teknik penyambungan logam yang sering digunakan oleh teknisi mesin. Prinsip kerja solder dan pengelasan sebenarnya mirip, di mana keduanya memerlukan bahan yang dilelehkan untuk menyambungkan komponen.
Dalam proses penyolderan, kita tidak hanya membutuhkan solder, tetapi juga bahan lain seperti timah untuk menghubungkan dua komponen, serta pasta solder sebagai bahan bantu yang memudahkan timah menempel dan memiliki berbagai fungsi tambahan lainnya.
Jenis-Jenis solder
Sebelum memahami penyebab mata solder tidak panas, berikut adalah penjelasan lebih mendalam mengenai jenis-jenis solder yang perlu Kalian ketahui:
1. Solder Biasa
Solder biasa merupakan jenis solder yang paling umum dan mudah ditemukan di banyak toko dengan harga yang relatif terjangkau.
Alat ini sangat mudah digunakan tanpa memerlukan keahlian khusus. Keunggulan lain dari solder biasa adalah fleksibilitasnya, sehingga dapat digunakan untuk berbagai keperluan penyolderan.
2. Penyolderan Uap
Penyolderan uap adalah metode penyolderan yang memanfaatkan uap untuk mencairkan timah solder. Sebelum menggunakan jenis solder ini, perlu diperhatikan pengaturan suhu dan tekanan udara.
Suhu yang dihasilkan dan tekanan udara yang dilepaskan harus diselaraskan dengan tepat untuk memastikan hasil penyolderan yang optimal.
Keunggulan penyolderan uap meliputi:
- Teknologi Surface Mount, yang memungkinkan penyolderan komponen elektronik dengan efisien.
- Kemampuan pengaturan suhu dari 100 hingga 500 derajat Celcius, memberikan fleksibilitas penggunaan.
- Melindungi komponen dari kerusakan akibat lonjakan listrik.
- Walaupun harganya cenderung lebih tinggi dibanding solder biasa, metode ini menawarkan hasil yang lebih baik dan efisien.
3. Solder dengan Pengontrol Suhu
Solder dengan pengontrol suhu adalah jenis solder yang dilengkapi alat untuk menjaga stabilitas suhu selama proses penyolderan. Dengan pengontrol suhu ini, alat dapat mempertahankan suhu stabil dalam waktu lama, bahkan saat tegangan listrik berfluktuasi.
Berikut adalah spesifikasi solder dengan pengontrol suhu:
- Menggunakan elemen pemanas keramik.
- Kisaran suhu yang dapat diatur antara 200-480 °C.
- Stabilitas suhu dapat dipertahankan hingga ±1 °C (tanpa beban).
- Resistansi puncak ke tanah kurang dari 2Ω.
- Potensi dari chip ke ground kurang dari 2mV.
Penting untuk memilih solder yang sesuai dengan kebutuhan serta mempertimbangkan faktor seperti tegangan dan stabilitas suhu.
Penyebab Mata Solder Tidak Panas
Jika solder yang digunakan terasa kurang optimal panasnya, mungkin ada beberapa faktor penting yang mempengaruhinya, seperti kualitas solder itu sendiri.
Kualitas solder dapat dipengaruhi oleh elemen pemanas dan material yang digunakan pada mata solder, apakah sudah sesuai stKalianr atau tidak. Solder dengan kualitas rendah sering kali ditKaliani dengan timah yang sulit menempel baik pada mata solder maupun pada PCB atau komponen yang akan disolder.
Kondisi ini dapat menyebabkan munculnya flek hitam yang menutupi lapisan tembaga pada PCB atau pada mata solder. Jika tidak segera diatasi, masalah ini dapat menghambat pekerjaan penyolderan dan menurunkan kualitas rangkaian elektronik yang dihasilkan.
Oleh karena itu, penting untuk memilih solder berkualitas dengan elemen pemanas dan material mata solder yang baik agar hasil penyolderan optimal.
Beberapa penyebab mata solder tidak panas atau menunjukkan tKalian-tKalian kerusakan antara lain:
- Stabilitas listrik PLN yang kurang baik
- Elemen solder yang rusak atau berkualitas rendah
- Mata solder dengan kualitas rendah
- Lapisan mata solder yang terkikis atau rusak
- PCB atau komponen yang kotor, sehingga timah sulit menempel
Jika masalah-masalah tersebut terjadi, penting untuk segera mencari solusi yang tepat agar masalah dapat teratasi, sehingga kualitas hasil solderan menjadi lebih baik.
Cara Memperbaiki Penyebab Mata Solder Tidak Panas
Sebelum kita membahas caranya, pertama kita harus analisa kerusakannya terlebih dahulu agar kita memahami alur memperbaikinya.
a. Analisa Kerusakan Solder
Secara umum, kerusakan solder hanya terjadi pada dua bagian, yaitu pada kabel kelistrikan dan pada elemen. Berikut adalah cara memeriksa keduanya:
1. Menggunakan Multitester
Langkah pertama adalah menggunakan multitester untuk mengukur kedua kaki steker guna memastikan apakah masih ada sambungan atau sudah terputus.
Jika masih ada sambungan, kemungkinan masalah bukan pada solder, melainkan pada stop kontak atau jaringan listrik rumah. Namun, jika tidak ada sambungan, lanjutkan ke langkah berikutnya.
2. Membuka Body Solder
Jika pengecekan dengan multitester menunjukkan tidak ada sambungan, langkah berikutnya adalah membuka body solder untuk memeriksa sambungan kabel listrik dengan elemen. Lepaskan sambungan tersebut dan periksa kabelnya dengan mengukur ujung kabel dan ujung steker.
Jika kabelnya putus, cukup ganti kabel. Namun, jika masih ada sambungan, lanjutkan ke langkah berikutnya.
3. Memeriksa Elemen
Langkah terakhir adalah memeriksa elemen untuk memastikan apakah ada sambungan atau tidak. Umumnya, kedua ujung elemen tidak tersambung saat elemen rusak, sehingga perlu diganti jika ditemukan kerusakan.
b. Mengganti Elemen Solder
Seperti yang kita ketahui bahwa ukuran dan bentuknya itu berbeda-beda, ada yang seperti obeng ada juga yang seperti pistol. Akan tetapi, prnsip menggenti elemen adalah:
1. Membuka body dan melepas kabel listrik menuju elemen
2. Membuka elemennya
Berikut adalah penjelasan langkah-langkah untuk mengganti elemen pada solder yang rusak:
- Siapkan Elemen Baru
Pastikan elemen baru memiliki ukuran dan daya yang sama dengan elemen yang rusak untuk menghindari kesalahan. - Buka Baut Pengikat Mata Solder
Lepaskan baut yang mengikat mata solder dan elemen, lalu keluarkan mata solder dan buka pengikat selongsongan tempat elemen. - Lepaskan Sambungan
Buka body solder dan lepaskan sambungan antara kabel listrik dan kabel elemen. - Lepaskan Elemen
Tarik elemen solder yang rusak hingga benar-benar terlepas. - Masukkan Elemen Baru
Masukkan elemen baru dan pasang dua baut penahan mata solder dan elemen agar aman digunakan. - Sambungkan Kabel Listrik
Sambungkan elemen dengan kabel listrik, rakit semua bagian, dan kembalikan ke posisi semula.
Biaya untuk mengganti elemen ini tidak terlalu mahal dibandingkan membeli solder baru. Selain itu, Kalian juga akan merasakan kepuasan tersendiri karena berhasil memperbaiki solder yang rusak dan tidak panas.
Penutup
Sebagai penutup, memahami penyebab mata solder tidak panas sangat penting bagi setiap teknisi atau hobiis elektronik. Masalah ini dapat disebabkan oleh berbagai faktor, mulai dari kualitas solder yang rendah, kerusakan pada elemen, hingga gangguan pada sambungan listrik. Dengan melakukan pemeriksaan secara menyeluruh dan memahami langkah-langkah perbaikan yang tepat, Kalian dapat mengatasi masalah ini dengan lebih efisien.
Penting untuk memilih solder yang berkualitas, serta melakukan pemeliharaan rutin untuk memastikan performa solder tetap optimal. Mengganti elemen yang rusak dan menjaga kebersihan mata solder serta PCB juga akan membantu mencegah masalah serupa di masa depan. Dengan perhatian dan penanganan yang tepat, Kalian tidak hanya dapat meningkatkan efisiensi kerja, tetapi juga kualitas hasil solderan yang dihasilkan. Demikian ulasan dari bengkeltv.id mengenai Penyebab Mata Solder Tidak Panas. Semoga bermanfaat untuk Kalian.
