Bengkeltv.id – Pengertian Kapasitor Keramik Lengkap dengan Fungsinya. Kapasitor keramik adalah salah satu komponen kritis dalam dunia elektronika yang sering kali diabaikan namun memiliki peran penting dalam menjaga stabilitas dan kinerja perangkat elektronik. Dengan kemampuannya menyimpan dan melepaskan muatan listrik dengan cepat, kapasitor keramik mampu mendukung berbagai aplikasi elektronika, mulai dari perangkat konsumen hingga peralatan industri canggih.
Artikel ini akan membahas secara mendalam tentang pengertian kapasitor keramik, struktur internalnya, dan bagaimana teknologi ini telah mengubah permainan dalam desain rangkaian elektronika. Dengan pemahaman yang lebih baik tentang kapasitor keramik, pembaca dapat mengapresiasi peran krusialnya dalam menjaga stabilitas dan kinerja perangkat elektronik modern.
Pengertian Kapasitor Keramik
Kapasitor, atau yang juga dikenal sebagai kondensator, merupakan suatu komponen elektronik yang berfungsi untuk menyimpan energi listrik dalam medan listrik selama periode waktu tertentu.
Beragam jenis kapasitor tersedia, salah satunya adalah kapasitor keramik. Sesuai dengan namanya, kapasitor keramik menggunakan bahan isolator berupa keramik.
Dalam struktur kapasitor keramik, dua pelat logam bertindak sebagai elektroda. Kedua pelat tersebut dipisahkan oleh bahan dielektrik berbahan keramik.
Gambar Simbol Kapasitor Keramik
Kapasitor keramik termasuk dalam jenis kapasitor non-polar yang tidak memiliki polaritas pada kedua kaki elektroda.
Selain dapat diterapkan pada rangkaian dengan frekuensi tinggi, kapasitor non-polar aman untuk dipasang secara bolak-balik tanpa risiko merusak rangkaian.
Fungsi Kapasitor Keramik
Fungsi kapasitor keramik hampir sama dengan kapasitor pada umumnya, yaitu menyimpan energi dalam medan listrik. Selain itu, terdapat beberapa fungsi lain yang perlu diketahui mengenai penggunaan kapasitor keramik.
Berikut adalah beberapa peran kapasitor keramik:
- Menyimpan energi listrik dalam periode waktu tertentu.
- Menggunakan kapasitor keramik sebagai isolator untuk menghambat arus searah (DC).
- Berperan sebagai penghubung atau pemutus dalam rangkaian amplifier.
- Berfungsi sebagai konduktor.
- Digunakan sebagai filter pada rangkaian power supply.
- Menjadi penghubung arus bolak-balik (AC).
- Membantu membangkitkan frekuensi dan menjalankan fungsi-fungsi lainnya.
Cara Kerja Kapasitor Keramik
Pada kapasitor keramik, terdapat dua pelat logam yang berfungsi sebagai elektroda. Kedua elektroda ini umumnya terpasang secara paralel dan dipisahkan oleh lapisan dielektrik berbahan keramik.
Berikut adalah cara kerja kapasitor keramik:
- Ketika arus listrik mengalir melalui kapasitor, arus tersebut akan melewati pelat logam. Namun, karena adanya lapisan isolator yang memisahkan kedua elektroda, arus listrik tidak dapat mengalir dengan bebas. Sebaliknya, arus listrik hanya akan disimpan dan terakumulasi di antara kedua elektroda.
- Nilai kapasitansi atau kemampuan kapasitor untuk menyimpan muatan listrik dipengaruhi oleh beberapa faktor. Salah satunya adalah luas penampang pelat dan jarak antara kedua elektroda.
- Semakin luas penampang pelat logam yang digunakan, semakin besar muatan listrik yang dapat disimpan.
- Demikian pula, semakin kecil jarak antara kedua elektroda, semakin besar energi listrik potensial yang dapat ditampung oleh kapasitor tersebut.
Karakteristik Kapasitor Keramik
Kapasitor keramik memiliki karakteristik yang unik, membedakannya dari jenis kapasitor lainnya.
Berikut adalah beberapa ciri khas kapasitor keramik:
- Menggunakan bahan dielektrik yang terbuat dari keramik.
- Rentang kapasitansi berkisar antara 10pF hingga 3.3pF.
- Merupakan jenis kapasitor non-polar, yang berarti tidak memiliki polaritas pada kedua kaki.
- Dapat digunakan dalam rentang tegangan kerja maksimum mulai dari 16 volt hingga 450 volt.
- Mampu bekerja pada suhu maksimum 105°C.
- Kapasitor keramik umumnya memiliki kode berupa 2 atau 3 digit yang tercetak pada permukaannya.
Rangkaian Kapasitor Keramik
Kapasitor keramik termasuk dalam jenis kapasitor non-polar. Saat diterapkan dalam rangkaian elektronik, kapasitor ini dapat dihubungkan baik secara seri maupun paralel.
Pemasangan kapasitor dengan metode ini dilakukan dengan tujuan mencapai nilai resistansi yang sesuai dengan kebutuhan. Namun, apa sebenarnya perbedaan antara keduanya? Mari kita eksplorasi penjelasannya secara lebih rinci.
1. Kapasitor Rangkaian Seri
Rangkaian kapasitor seri adalah metode yang digunakan untuk menghubungkan kapasitor secara berurutan. Dalam rangkaian ini, beberapa kapasitor dihubungkan secara sejajar, dengan satu ujung saling terhubung.
Pada rangkaian seri, nilai kapasitansi total akan meningkat sesuai dengan jumlah kapasitor yang digunakan. Rumus yang digunakan untuk menghitung nilai kapasitansi total pada rangkaian seri kapasitor keramik adalah sebagai berikut:
- Ctotal = C1 + C2 + … + Cn
Misalnya, jika kita menggunakan dua kapasitor dengan tegangan kerja masing-masing sebesar 450 volt. Ketika kedua kapasitor tersebut dihubungkan secara seri, maka akan menghasilkan tegangan total sebesar 900 volt. Ini adalah contoh perhitungan untuk menentukan nilai kapasitansi total pada kapasitor keramik.
Dengan menggunakan metode rangkaian seri, kita dapat mengatur nilai kapasitansi sesuai dengan kebutuhan dalam penggunaan kapasitor keramik.
2. Kapasitor Rangkaian Paralel
Selain itu, kapasitor keramik juga dapat dihubungkan secara paralel. Pada rangkaian paralel, kapasitor-kapasitor tersebut saling terhubung dan membentuk percabangan. Tujuan dari rangkaian paralel adalah untuk mendapatkan nilai kapasitansi yang sesuai dengan kebutuhan.
Pada rangkaian paralel, tegangan kerja cenderung konstan. Nilai kapasitansi dari setiap kapasitor akan ditambahkan untuk mendapatkan nilai kapasitansi total.
Sebagai contoh, jika kita memiliki dua kapasitor dengan nilai kapasitansi masing-masing 170 pF dan 120 pF. Maka nilai kapasitansi total yang diperoleh dapat dihitung dengan rumus kapasitor keramik sebagai berikut:
- Ctotal = C1 + C2 = 170 pF + 120 pF = 290 pF.
Dengan menerapkan metode rangkaian paralel, kita dapat mendapatkan nilai kapasitansi yang sesuai dengan kebutuhan dalam penggunaan kapasitor keramik.
Cara Mengukur Kapasitor Keramik
Ya, hingga saat ini, pemahaman kalian terkait perhitungan nilai kapasitor keramik semakin bertambah.
Untuk mengukur kapasitor keramik dan membaca nilainya, terdapat beberapa hal yang perlu diperhatikan. Berikut adalah beberapa panduan yang dapat memudahkan kalian dalam mengukur kapasitor keramik:
- Satuan yang digunakan untuk nilai kapasitansi adalah piko farad (pF).
- Jika nilai kapasitor berada di bawah 100 pF, biasanya nilainya dituliskan tanpa menggunakan kode.
- Misalnya, jika kalian melihat angka 22 pada permukaan kapasitor, itu menunjukkan nilai kapasitansi sebesar 22 pF.
- Pada kapasitor dengan kode 3 digit, angka pertama dan kedua mewakili nilai numerik, sedangkan angka terakhir menunjukkan jumlah nol yang harus ditambahkan.
- Contohnya, jika kalian melihat kode 103 pada kapasitor, itu berarti nilai kapasitansi adalah 10.000 pF atau 10 nF.
Dengan memperhatikan panduan ini, kalian dapat membaca dan menginterpretasikan nilai kapasitansi pada kapasitor keramik dengan lebih mudah.

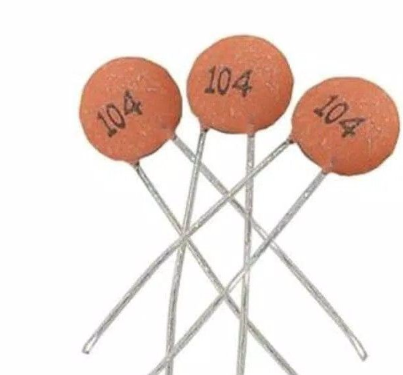

Pada gambar di atas, terdapat kode dengan tiga digit yaitu 104. Cara membaca nilai kapasitor keramik tersebut adalah angka 1 dan 0 menunjukkan nilai numerik, sedangkan angka 4 menunjukkan jumlah angka nol yang harus ditambahkan.
Dengan demikian, dapat disimpulkan bahwa nilai kapasitansi dari kapasitor dengan kode 104 adalah 100.000 pF.
Jenis – Jenis Kapasitor Keramik
Kapasitor keramik merupakan salah satu komponen yang sering digunakan dalam industri elektronik. Komponen ini hadir dalam berbagai perangkat, seperti komputer, televisi, telepon, dan rangkaian robotika dengan berbagai sistem kerja.
Berikut adalah penjelasan lebih rinci mengenai beberapa jenis kapasitor keramik:
1. Kapasitor Keramik Bertegangan Tinggi
Jenis pertama dari kapasitor keramik adalah kapasitor keramik bertegangan tinggi. Berikut adalah beberapa karakteristik dan cara kerja yang perlu diketahui tentang jenis kapasitor ini:
- Menggunakan bahan keramik seperti Strontium titanate dan Barium titanate, yang memiliki koefisien dielektrik tinggi.
- Mampu menangani tegangan tinggi.
- Memiliki performa yang baik dalam penggunaan arus bolak-balik (AC).
- Untuk mengubah nilai kapasitansi, kapasitor ini perlu mengalami kenaikan suhu.
- Kapasitor keramik bertegangan tinggi dirancang khusus untuk memenuhi kebutuhan yang membutuhkan toleransi tegangan tinggi dan performa yang baik dalam aplikasi dengan arus bolak-balik.
2. Kapasitor Keramik Multilayer
Kapasitor keramik multilayer, juga dikenal sebagai kapasitor chip monolitik, memiliki karakteristik berikut:
- Ukuran yang lebih kecil: Kapasitor ini didesain dalam bentuk yang kompak, memungkinkan penempatannya dengan mudah pada permukaan sirkuit cetak.
- Tingkat akurasi yang tinggi: Kapasitor keramik multilayer menunjukkan toleransi yang baik dalam menjaga nilai kapasitansi yang diinginkan, memberikan akurasi yang tinggi dalam aplikasi elektronik.
- Menggunakan isolator dengan material lapisan keramik: Kapasitor ini memanfaatkan lapisan-lapisan isolator berbahan keramik untuk memisahkan elektroda. Material isolator keramik yang digunakan dapat bervariasi tergantung pada kebutuhan dan spesifikasi kapasitor tersebut.
3. Kapasitor Keramik Semikonduktor
Jenis selanjutnya adalah kapasitor keramik semikonduktor. Berikut adalah karakteristik yang paling mencolok dari kapasitor keramik semikonduktor:
- Ukuran yang kecil dengan kapasitas yang besar: Kapasitor keramik semikonduktor memiliki dimensi fisik yang lebih kecil dibandingkan dengan jenis kapasitor lainnya, tetapi mampu menyimpan kapasitas yang besar. Hal ini membuatnya sangat efisien dalam penggunaan ruang pada rangkaian elektronik.
- Kadar konstanta dielektrik yang tinggi: Kapasitor ini memiliki konstanta dielektrik yang tinggi, sehingga mampu menyimpan muatan listrik dengan efektif. Konstanta dielektrik yang tinggi juga memungkinkan kapasitor keramik semikonduktor memiliki kapasitansi yang besar untuk ukurannya yang kecil.
- Lapisan dielektrik yang tipis: Kapasitor ini memiliki lapisan dielektrik yang sangat tipis. Hal ini membantu dalam mencapai dimensi yang lebih kecil dan meningkatkan kinerja kapasitor dalam merespons perubahan muatan listrik dengan cepat.
Kapasitor keramik semikonduktor memiliki keunggulan dalam hal ukuran yang kecil, kapasitas yang besar, konstanta dielektrik yang tinggi, dan lapisan dielektrik yang tipis. Oleh karena itu, kapasitor ini menjadi pilihan yang sangat baik dalam aplikasi elektronik yang membutuhkan kapasitor yang efisien dalam penggunaan ruang dan responsif dalam kinerjanya.
Penutup
Dengan demikian, penggunaan kapasitor keramik dalam dunia elektronika tidak hanya memberikan keefisienan dalam penggunaan ruang, tetapi juga mendukung kinerja yang responsif dan hKalianl. Dengan karakteristik uniknya, seperti ukuran yang kecil, kapasitas yang besar, konstanta dielektrik tinggi, dan lapisan dielektrik yang tipis, kapasitor keramik menjadi pilihan utama dalam berbagai aplikasi elektronik.
Penting untuk memahami peran penting kapasitor keramik dalam menyimpan energi listrik, baik dalam bentuk kapasitor keramik bertegangan tinggi, kapasitor keramik multilayer, maupun kapasitor keramik semikonduktor.
Seiring teknologi terus berkembang, pemahaman yang mendalam tentang pengertian kapasitor keramik akan semakin memperkaya desain dan implementasi perangkat elektronik di masa depan. Dengan begitu, kita dapat mengoptimalkan kinerja perangkat elektronik dan meraih progres teknologi yang lebih baik. Semoga informasi dari bengkeltv.id mengenai Pengertian Kapasitor Keramik ini bermanfaat untuk Kalian.
