Bengkeltv.id – Pengertian Arde Grounding Listrik : Fungsi dan Jenisnya Lengkap. Arde grounding listrik adalah salah satu komponen paling krusial dalam sistem instalasi listrik yang sering kali tidak mendapatkan perhatian yang layak, meskipun perannya sangat penting dalam menjaga keselamatan. Banyak orang menganggap bahwa selama peralatan listrik berfungsi dengan baik, sistem grounding dapat diabaikan. Padahal, tanpa arde grounding yang benar, risiko bahaya listrik seperti kejutan listrik, korsleting, atau bahkan kebakaran menjadi jauh lebih tinggi.
Secara teknis, arde grounding dirancang untuk memberikan jalur bagi arus listrik yang tidak diinginkan atau berlebihan, seperti saat terjadi kebocoran arus atau kerusakan pada peralatan. Jalur ini mengarahkan arus langsung ke tanah, sehingga mengurangi potensi bahaya bagi manusia yang mungkin bersentuhan dengan perangkat listrik. Ini juga melindungi perangkat elektronik dari kerusakan akibat lonjakan listrik atau petir yang dapat menyebabkan kerugian besar, terutama di lingkungan industri dan komersial.
Dalam artikel ini, kita akan menggali lebih dalam tentang Pengertian Arde Grounding Listrik, bagaimana cara kerjanya, serta mengapa penerapannya yang benar sangat esensial untuk memastikan bahwa sistem kelistrikan berjalan dengan aman dan Kalianl. Kita juga akan membahas berbagai jenis sistem grounding dan bagaimana cara memasangnya dengan benar untuk mencegah berbagai risiko bahaya yang mungkin timbul.
Pengertian Arde / Grounding Listrik
Dari segi fungsinya, Arde atau grounding dapat diartikan sebagai sistem pentanahan yang menggunakan jalur kabel khusus yang terpisah dari instalasi listrik lainnya. Sistem ini dipasang pada instalasi listrik rumah dan mengarah ke titik pertanahan atau bumi.
Tujuan utama dari sistem ini adalah untuk menghilangkan perbedaan potensial yang muncul dalam rangkaian listrik. Selain itu, sistem ini juga berfungsi untuk mengalirkan muatan listrik berlebih yang mungkin terjadi.
Dengan adanya grounding, saat terjadi muatan berlebih dalam instalasi listrik, muatan tersebut akan secara otomatis dialirkan ke dalam tanah.
Karena tanah memiliki massa dan volume yang besar, gangguan atau masalah terkait muatan listrik dapat dinetralkan dengan cepat. Inilah tujuan utama pemasangan Arde atau sistem pentanahan.
Simbol Arde
Secara umum, arde atau grounding diwakili oleh simbol-simbol tertentu. Simbol-simbol ini biasanya digunakan saat merencanakan atau membuat skema rangkaian elektronik.
Berikut beberapa simbol arde yang sering digunakan. Mari kita gunakan simbol-simbol ini untuk memahami arti dari masing-masing jenis arde atau grounding.
Fungsi Grounding Listrik
Setelah memahami Pengertian Arde Grounding Listrik, penting untuk dicatat bahwa fungsi grounding dalam instalasi listrik sangat krusial. Sayangnya, masih banyak masyarakat kita yang belum sepenuhnya menyadari pentingnya pemasangan grounding listrik.
Bahkan, beberapa orang mungkin telah memasang grounding di instalasi listrik rumah mereka, tetapi tidak memahami parameter yang menentukan efektivitas dan kelayakan grounding tersebut.
Grounding sangat penting dalam instalasi listrik, baik di rumah, kantor, pabrik, maupun pada instalasi tegangan ekstra tinggi milik PLN, di mana pemasangan grounding menjadi suatu keharusan. Grounding berfungsi untuk melindungi pengguna perangkat listrik dalam berbagai situasi, seperti:
Kebocoran arus listrik yang berlebihan.
- Induksi tegangan listrik.
- Isolasi yang tidak memadai.
- Perlindungan dari listrik statis.
- Perlindungan terhadap tegangan tinggi, terutama petir.
- Sebagai referensi untuk pengukuran tegangan.
Seperti yang kita ketahui, arus listrik selalu mencari jalur yang paling mudah untuk mengalir, dan saat arus sangat besar, bumi menjadi media yang tepat untuk mengalirkan muatan berlebih tersebut.
Listrik statis, sesuai namanya yang berarti “diam,” terjadi ketika elektron positif dan negatif bergerak mengelilingi inti atom dan dapat menyebabkan loncatan saat ada konduktor listrik yang mendekat, seperti logam, kabel listrik, atau bahkan manusia.
Loncatan listrik statis dengan muatan besar berpotensi menimbulkan percikan api yang bisa memicu kebakaran. Contohnya, dalam pengisian tangki di SPBU, truk harus terlebih dahulu dihubungkan dengan kabel grounding yang telah disediakan.
Contoh lain adalah petir, yang mengandung muatan listrik sangat besar dan bisa berbahaya bagi manusia jika tersambar.
Selain itu, fungsi grounding sebagai stabilisator tegangan dapat dianggap sebagai manfaat tidak langsung dari grounding. Dengan adanya titik grounding, referensi pengukuran tegangan antara terminal listrik menjadi lebih jelas.
Grounding juga berfungsi sebagai acuan dalam pengukuran tegangan. Tanpa titik referensi umum untuk semua sumber tegangan, akan timbul kesulitan dalam hubungan antar masing-masing, karena tegangan sering berubah-ubah, sedangkan grounding tetap konstan.
Ukuran Kabel Untuk Arde
Pemasangan kabel arde untuk sistem pentanahan dilakukan dengan menanam pipa di dalam tanah, yang nantinya akan terhubung ke bagian terminal stop kontak.
Penting untuk memasang grounding pada stop kontak dengan memenuhi stKalianr ukuran yang berlaku agar fungsinya dapat optimal.
Perlu dicatat bahwa cara pemasangan sangat berpengaruh pada tingkat keamanan dan kualitas grounding. Oleh karena itu, ukuran dan spesifikasi kabel juga harus diperhatikan saat melakukan pemasangan grounding di rumah.
Berikut adalah stKalianr ukuran kabel listrik yang perlu diperhatikan untuk memasang arde di area rumah:
- Kabel untuk grounding umumnya menggunakan kabel berwarna kuning-hijau.
- Diameter minimal kabel grounding harus memiliki penampang 50 mm, meskipun penggunaan kabel dengan diameter yang lebih besar diperbolehkan.
- Untuk pemasangan grounding di lokasi yang sensitif, disarankan menggunakan jenis kabel HVSC (High Voltage Single Core).
- Untuk instalasi di luar bangunan, pemasangan grounding dapat menggunakan kabel NYA dengan penampang 50 mm.
Warna Kabel Untuk Arde
Sebelum memasang sistem pentanahan, penting untuk mengetahui stKalianr ukuran kabel instalasi listrik di rumah. Kabel ini merupakan komponen utama yang diperlukan untuk pembuatan arde atau grounding.
Kabel yang digunakan untuk arde umumnya berwarna hijau atau kuning dengan strip hijau. Warna hijau-kuning ini sering digunakan untuk konduktor dalam berbagai aplikasi, seperti konduktor pembumian dan konduktor proteksi. Selain itu, kabel hijau-kuning ini juga digunakan untuk menghubungkan ikatan ekuipotensial dengan tanah.
Cara Kerja Arde Grounding Listrik
Arde Grounding Listrik adalah sistem yang digunakan untuk melindungi peralatan dan penghuni dari bahaya arus listrik berlebih atau hubungan arus pendek.
Sistem ini dirancang untuk mengarahkan arus listrik yang tidak normal atau berlebih ke tanah, sehingga dapat mencegah kerusakan pada peralatan dan mengurangi risiko kejutan listrik.
Area pemasangan Arde Grounding umumnya dipilih secara strategis dekat dengan kWh meter. Hal ini dilakukan agar kabel netral dan kabel grounding dapat digabungkan bersama kabel fase di titik tersebut.
Dalam sistem kelistrikan, kabel fase membawa arus listrik yang bertenaga, sedangkan kabel netral berfungsi sebagai jalur pengembalian arus listrik ke sumber. Kabel grounding, yang biasanya terhubung dengan ground rod atau sistem grounding yang ada, bertujuan untuk mengalirkan arus yang tidak normal atau berlebih ke tanah.
Kabel yang menggabungkan kabel fase, netral, dan grounding ini kemudian dihubungkan ke seluruh jaringan listrik di dalam bangunan.
Dari jaringan listrik tersebut, kabel grounding terhubung ke stop kontak. Melalui stop kontak, grounding dapat terkoneksi dengan berbagai peralatan listrik yang terhubung.
Dengan adanya koneksi grounding yang baik, ketika terjadi arus bocor atau gangguan listrik pada peralatan, arus berlebih akan dialirkan melalui grounding ke tanah, bukan ke peralatan atau penghuni. Ini melindungi peralatan dari kerusakan dan mengurangi risiko kejutan listrik yang dapat membahayakan pengguna.
Dalam rumah tangga, peralatan listrik seperti kulkas, TV, radio, komputer, dan perangkat elektronik lainnya biasanya terhubung ke stop kontak yang memiliki grounding. Ini memastikan bahwa peralatan tersebut memiliki jalur yang aman untuk mengalirkan arus listrik berlebih jika terjadi gangguan.
Dengan sistem grounding yang baik, risiko kebakaran atau kerusakan peralatan akibat gangguan listrik dapat dikurangi secara signifikan.
Macam-Macam Sistem Grounding
Masih dalam pembahasan Pengertian Arde Grounding Listrik, nah ketika membuat instalasi listrik, pastinya sistem keamanan menjadi hal yang paling penting untuk diperhatikan. Oleh sebab itu, melakukan sistem pentanahan atau arde penting untuk dilakukan.
Sebelum membahas lebih jauh mengenai cara pemasangan kabel arde, tentu kita perlu mengetahui beragam jenisnya.
Berikut ini akan dibahas mengenai beberapa sistem grounding yang perlu diketahui.
1. Safety Grounding
Grounding keamanan adalah salah satu sistem yang sering digunakan dalam pemasangan arde. Grounding keamanan digunakan dengan tujuan untuk menetralisir dampak arus listrik yang berbahaya.
Misalnya, ketika terjadi fluktuasi tegangan dan arus listrik yang naik atau turun akibat gelombang elektromagnetik, seperti kilatan petir atau penyebab lainnya.
Pemasangan grounding keamanan dapat digunakan sebagai solusi untuk mengatasi hal ini. Oleh karena itu, sistem grounding keamanan sering digunakan pada berbagai jalur kelistrikan. Secara sederhana, grounding ini dapat dianggap sebagai sistem penangkal petir.
2. Grounding RF
Grounding RF adalah salah satu sistem pemasangan arde yang umumnya digunakan pada perangkat komunikasi, contohnya radio. Pemasangan grounding RF ini lebih sering digunakan pada perangkat dengan kebutuhan daya besar.
Tujuan dari pemasangan sistem ini adalah untuk mengurangi dampak radiasi dan mengatasi risiko radiasi. Seperti yang kita ketahui, radiasi dapat muncul dari pancaran gelombang komunikasi radio.
Syarat-Syarat Pemasangan Arde Grounding Listrik yang Paling Benar
Untuk memastikan pemasangan arde berfungsi dengan optimal, ada beberapa hal yang perlu diperhatikan. Berikut ini adalah ulasan lengkapnya:
- Ukuran Pipa
Pastikan pipa yang digunakan memiliki ukuran minimal 75 cm. - Lokasi Penanaman Pipa
Hindari menanam pipa arde di tempat yang berpotensi tergenang air saat hujan. - Jarak dengan Box kWh Meter
Pastikan jarak antara pipa arde dan box kWh meter tidak terlalu dekat. Sebaiknya jaraknya minimal 180 cm, agar kWh meter tidak terkena sambaran petir saat cuaca buruk. - Perluasan Luas Penampang Grounding
Perluas luas penampang grounding dan tambahkan kedalaman penghantar tanah. - Sistem Grounding Paralel
Buatlah sistem grounding baru dengan sistem paralel.
Dengan memperhatikan hal-hal di atas, pemasangan arde dapat dilakukan dengan baik dan sesuai stKalianr yang diperlukan.
Cara Instalasi Arde Grounding Listrik Sesuai StKalianr
Nah setelah kalian memahami dengan baik Pengertian Arde Grounding Listrik, selanjutnya adalah cara instalasi arde grounding listrik. Kabel listrik mempunyai ukuran dan kekuatan yang berbeda. Semakin besar diameter grounding listrik, semakin bagus arus listrik yang mengalir di rangkaian kelistrikan tersebut.
Dengan begitu, beban yang membesar pun tidak akan muncul dan pemborosan listrik jadi bisa dihindari. Lalu bagaimana cara memasang kabel grounding sesuai dengan stKalianr yang berlaku?

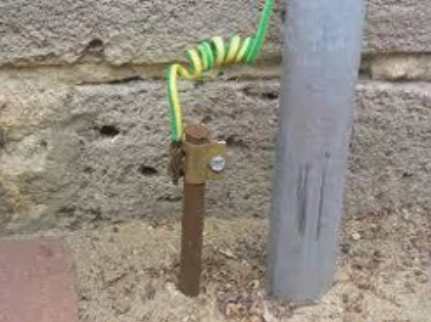

1. Memasang Rod Grounding
Tahap pemasangan rod grounding tidak boleh diabaikan karena hal ini menjadi bagian yang sangat penting dalam sistem grounding.
Semakin banyak rod grounding yang dipasang, semakin baik pula instalasinya.
Terdapat beberapa persyaratan yang perlu diikuti dalam pemasangan rod grounding agar instalasi listrik dapat menjadi lebih baik dan aman:
- Sebaiknya pasang rod grounding dalam jumlah yang banyak, dengan setiap rod grounding memiliki jarak 5 meter dari rod grounding lainnya.
- Pola pemasangan rod grounding yang terbaik adalah paralel.
- Hindari pemasangan rod grounding pada tanah yang berbatu atau berpasir, karena kedua media tersebut bukanlah media yang ideal.
- Untuk memaksimalkan sistem perlindungan, stik rod sebaiknya ditanam dengan jarak yang cukup jauh, namun tidak terlalu jauh dari bangunan tempat tinggal.
2. Memilih Material Grounding
Pilihan material yang tepat sangat penting dalam proses pemasangan sistem grounding. Berikut adalah pertimbangan dalam memilih material terbaik untuk pemasangan grounding:
- Pilih kabel yang sesuai dengan stKalianr pemasangan sistem grounding. Pastikan ukurannya, jenisnya, bahan pembuatannya, dan warnanya telah sesuai dengan stKalianr yang telah ditentukan.
- Pilih stik rod yang terbuat dari bahan yang kuat, seperti tembaga padat. Tembaga adalah pilihan yang baik karena memiliki konduktivitas yang tinggi dan tahan terhadap korosi.
- Hindari penggunaan besi sebagai material grounding, karena besi cenderung tidak tahan lama dan mudah berkarat. Disarankan untuk memilih material lain yang lebih tahan terhadap korosi dan memiliki kualitas yang baik.
Dalam memilih material untuk pemasangan sistem grounding, penting untuk memperhatikan kualitas, daya hantar listrik, ketahanan terhadap korosi, dan sesuai dengan stKalianr yang berlaku guna memastikan kinerja yang baik dan keKalianlan sistem grounding.
3. Menanam Grounding Rod
Penting untuk melakukan penggalian di lokasi pemasangan grounding dengan kedalaman minimal 50 cm dari permukaan tanah. Berikut adalah cara melakukannya:
- Gali lubang secara vertikal dengan kedalaman minimal 50 cm, dan pastikan lubang tersebut cukup lebar.
- Tancapkan stik rod dengan kuat ke dalam lubang yang telah digali.
- Isi lubang dengan air secukupnya atau hingga air mencapai permukaan lubang yang terisi penuh.
- Tekan stik rod ke bawah dan angkat sebentar agar air dapat meresap dan menyerap ke dalam tanah di sekitarnya.
- Tancapkan kembali stik rod ke dalam tanah sesuai dengan kedalaman yang diperlukan.
Dengan melakukan proses penggalian dan pemasangan grounding seperti yang dijelaskan di atas, akan memastikan bahwa stik rod terpasang dengan kuat dan terhubung dengan tanah secara efektif untuk menjalankan fungsi sistem grounding dengan baik.
4. Menghubungkan Grounding ke Kabel
Gunakan metode eksotermik untuk mempercepat proses ini. Caranya adalah dengan mencampurkan tembaga cair pada suhu tinggi.
Setelah metode ini selesai, bersihkan permukaan sambungan dari kotoran agar sambungan menjadi lebih kuat dan tidak mudah lepas.
5. Menanam Kabel Grounding
Mulailah langkah ini dengan menggali tanah pada titik grounding yang telah ditentukan. Selanjutnya, gali jalur lintasan hingga mencapai terminal grounding.
Tarik kabel melalui jalur yang telah digali. Setelah semua terhubung, letakkan pipa marka atau penKalian, lalu tutup kembali dengan menimbun tanah hingga setinggi minimal 20 cm.
Dengan melakukan langkah-langkah tersebut, proses penyambungan grounding ke kabel dan penanaman kabel grounding dapat dilakukan dengan baik dan memastikan koneksi yang kuat serta keKalianlan sistem grounding.
Penutup
Sebagai penutup, pemahaman tentang pengertian arde grounding listrik sangat penting bagi setiap pemilik rumah maupun pengguna perangkat listrik. Arde grounding berfungsi sebagai pelindung yang vital untuk memastikan keamanan peralatan listrik dan pengguna dari berbagai potensi bahaya yang dapat ditimbulkan oleh arus listrik yang tidak normal. Dengan mengarahkan arus berlebih atau kebocoran ke tanah, sistem ini tidak hanya melindungi perangkat tetapi juga mengurangi risiko kejutan listrik yang dapat membahayakan nyawa.
Pemasangan grounding yang baik dan sesuai stKalianr juga menjadi kunci dalam menciptakan lingkungan yang aman, terutama dalam penggunaan perangkat elektronik yang umum ditemui di rumah tangga, seperti kulkas, televisi, dan komputer. Memahami cara kerja dan fungsi grounding akan memudahkan kita dalam melakukan perawatan dan memantau kondisi instalasi listrik di rumah.
Dengan demikian, penting bagi kita untuk selalu memperhatikan sistem arde grounding listrik dalam setiap instalasi listrik yang kita lakukan. Pengetahuan ini akan membantu kita dalam menjaga keamanan, menghindari kerusakan peralatan, dan mencegah kecelakaan yang tidak diinginkan. Oleh karena itu, mari kita tingkatkan kesadaran akan pentingnya arde grounding listrik dan pastikan sistem ini terpasang dengan baik demi keselamatan kita semua. Semoga informasi dari bengkeltv.id mengenai Pengertian Arde Grounding Listrik ini bermanfaat untuk Kalian.
