Pengertian Antena Yagi
Antena Yagi merupakan jenis antena yang berperan sebagai antena tunggal yang terhubung secara internal dengan susunan dipol bujur sangkar, serta elemen umpan dan elemen parasit lainnya.

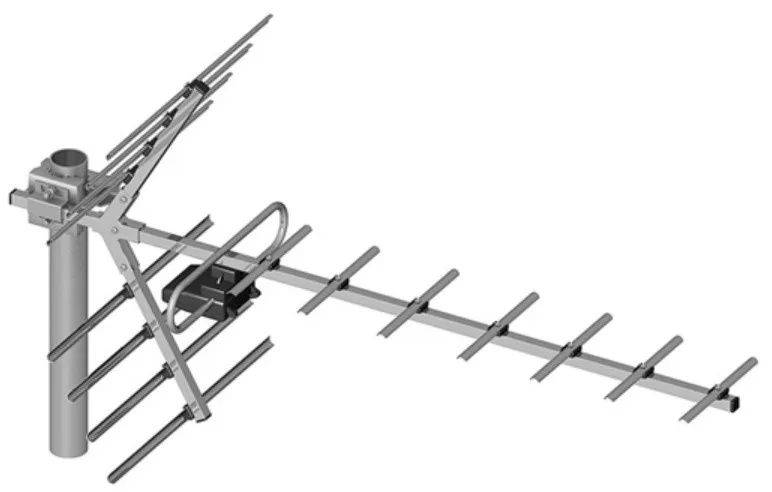

Secara fisik, Antena Yagi sangat menyerupai struktur antena televisi yang berbentuk seperti tulang ikan. Namun, lebih tepatnya, Antena Yagi adalah jenis antena direksional atau satu arah yang terdiri dari tiga komponen utama, yaitu elemen driven, elemen reflector, dan elemen director.
Kehadiran elemen reflector dalam antena ini berfungsi untuk mengarahkan pancaran gelombang ke satu arah tertentu. Konsepnya mirip dengan antena parabola, hanya saja Antena Yagi lebih fokus dalam mengarahkan sinyalnya dan tidak menyebar.
Antena ini umumnya dibuat untuk dua jenis frekuensi, yaitu 2,4 GHz dan 5,8 GHz, dan memiliki jangkauan jarak yang tergolong dalam kategori jarak menengah hingga jarak jauh, dengan tingkat penguatan sinyal mencapai 28 dBi.
Fungsi Antena Yagi
Secara singkat, kami telah membahas fungsi Antena Yagi sebelumnya. Namun, ada beberapa fungsi utama dari Antena Yagi yang perlu kalian ketahui.
Terdapat 3 fungsi utama dari Antena Yagi:
- Sebagai Konverter: Ini berarti Antena Yagi mampu mengubah energi listrik menjadi gelombang elektromagnetik, dan sebaliknya, dapat mengubah gelombang elektromagnetik menjadi energi listrik.
- Sebagai Radiator: Antena Yagi digunakan untuk memancarkan gelombang elektromagnetik ke udara bebas di sekitarnya. Selain itu, antena ini juga mampu menangkap radiasi gelombang elektromagnetik yang dipancarkan oleh sumber lain, yang juga disebut sebagai re-radiator.
- Sebagai Impedance Matching: Antena Yagi selalu berusaha untuk menyesuaikan impedansi saluran transmisi dengan impedansi udara bebas. Misalnya, saat Antena Yagi sedang beroperasi, ia akan mengatur impedansi saluran agar sesuai dengan karakteristik udara bebas.
Dilihat dari fungsi inti Antena Yagi yang telah dibahas sebelumnya, sebagian besar mirip dengan antena WiFi lainnya. Namun, karakteristik bentuk Antena Yagi memberikan fungsi yang lebih khusus.
Nah, apa fungsi yang lebih khusus dari Antena Yagi tersebut?
Berikut adalah fungsi-fungsi dari Antena Yagi:
- Antena Direksional: Antena Yagi beroperasi secara direksional atau satu arah. Reflektor di bagian belakang memiliki gain yang sangat kecil, sehingga sebagian besar gain diarahkan ke bagian depan.
- Meningkatkan Kekuatan Sinyal WiFi: Antena Yagi berperan dalam meningkatkan kekuatan sinyal WiFi. Faktor-faktor seperti bentuk dan ukuran reflektor, jumlah elemen direktor, dan lainnya memengaruhi kekuatan sinyal yang ditingkatkan oleh antena ini.
- Pemancar dan Penerima Satu Frekuensi: Antena Yagi dapat digunakan untuk menangkap dan memancarkan sinyal pada satu frekuensi tertentu. Setiap frekuensi yang diinginkan dapat dipilih dengan mengatur elemen utama, yaitu elemen driven. Misalnya, frekuensi untuk antena 2,4 GHz akan berbeda dengan yang untuk antena 5,8 GHz.
- Meningkatkan Jarak Jangkauan: Antena Yagi digunakan untuk meningkatkan jarak jangkauan. Jenis antena ini cocok untuk mengatasi jarak menengah hingga jauh. Jarak jangkauan ini dapat ditingkatkan melalui berbagai faktor seperti reflektor, direktor, dan juga daya pancar radio.
Cara Kerja Antena Yagi
Antena Yagi termasuk dalam kategori antena direksional, yang berarti cara kerjanya adalah dengan menerima atau mengirimkan sinyal radio dalam satu arah tertentu. Cara kerja Antena Yagi ini serupa dengan antena direksional lainnya seperti antena parabola atau antena grid, misalnya.
Misalnya, mari kita lihat antena parabola yang lebih mudah dimengerti. Antena ini mengarahkan sinyal ke bagian depan lengkungan dengan kekuatan sinyal yang besar, sedangkan di bagian belakang parabola, kekuatan sinyalnya sangat rendah.
Antena Yagi dikenal memiliki gain atau kekuatan sinyal yang sangat baik. Bahkan, jangkauannya dapat mencapai sekitar 40 hingga 60 kilometer dalam kondisi tertentu.
Kekuatan sinyal ini dipengaruhi oleh faktor-faktor berikut:
- Bentuk dan Ukuran Reflector: Bentuk reflektor pada Antena Yagi bervariasi, seperti bolic, corner, disc, dan lainnya. Selain itu, ukuran reflektor yang lebih besar akan meningkatkan jangkauan sinyal karena mampu mengarahkan sebaran sinyal ke jarak yang lebih jauh.
- Jumlah Director: Director adalah elemen yang digunakan untuk mengarahkan antena. Semakin banyak batang director yang digunakan, semakin tinggi kekuatan sinyal yang dapat dihasilkan. Namun, penambahan director biasanya mengakibatkan pola atau arah pancaran antena yang lebih sempit.
Skema Antena Yagi 4 Elemen
Skema Antena Yagi dapat digambarkan mirip dengan struktur tulang ikan, dengan terdapat bagian kepala, tulang yang panjang, dan tulang-tulang yang lebih kecil. Empat komponen Antena Yagi meliputi:
Mari kita bahas secara lebih mendalam empat komponen utama Antena Yagi:
1. Reflector
Reflektor adalah bagian penting dalam Antena Yagi, sering dianggap sebagai “kepala” dari struktur tulang ikan ini. Perannya adalah untuk memantulkan sinyal radio ke arah yang diinginkan, yaitu ke arah depan atau ke arah “tulang ikan” Antena Yagi tersebut. Bagian “tulang ikan” akan menghasilkan sinyal, kemudian sinyal tersebut dipantulkan oleh reflektor ini dan diarahkan sesuai dengan arah ujung “tulang ikan” tersebut.
2. Driven
Bagian Driven dalam Antena Yagi berperan sebagai tulang besar di bagian tenggorokan atau leher “tulang ikan.” Driven ini adalah titik pusat Antena Yagi dan berisi elemen yang menentukan jenis frekuensi radio yang akan dipancarkan. Secara fisik, Driven berbentuk batangan dengan panjang setengah dari panjang gelombang yang akan dipancarkan.
3. Director
Komponen Director pada Antena Yagi sering diibaratkan sebagai struktur “tulang kecil” dalam ikan. Director memiliki peran penting sebagai pengarah antena. Ukurannya lebih kecil dibandingkan dengan Driven. Jumlah elemen Director ini berpengaruh terhadap gain (penguatan) antena. Namun, perlu diingat bahwa jumlah Director harus dipertimbangkan dengan baik karena akan mempengaruhi pola pengarahannya. Semakin banyak jumlah Director, maka pola pengarahannya akan menjadi semakin sempit.
4. Boom
Boom adalah bagian yang dapat dianggap sebagai “tulang panjang” dalam struktur “ikan” Antena Yagi. Boom digunakan sebagai kerangka atau tempat bagi elemen-elemen lainnya, seperti Reflector, Driven, dan Director. Boom membantu menjaga jarak dan posisi relatif antara komponen-komponen ini, sehingga Antena Yagi dapat berfungsi dengan efisien.
Dengan pemahaman yang lebih mendalam tentang komponen-komponen ini, kita dapat menghargai bagaimana Antena Yagi bekerja dalam mengarahkan sinyal radio dengan presisi.
Jenis Antena Yagi
Antena Yagi bervariasi dalam berbagai jenis, yang dapat dibedakan berdasarkan bentuk reflektor dan frekuensi yang digunakan.
Berdasarkan bentuk reflektor, Antena Yagi memiliki beragam jenis, termasuk:
- Antena Yagi dengan Reflector Grid:
Jenis Antena Yagi ini menggunakan reflektor berbentuk grid atau jaring yang membantu dalam mengarahkan sinyal. Reflektor grid ini terdiri dari kisi-kisi logam yang dirancang dengan cermat untuk meningkatkan kinerja antena. - Antena Yagi dengan Reflector Bolic:
Antena Yagi dengan reflektor bolic memiliki reflektor berbentuk mangkuk (bolic) yang membantu dalam memusatkan sinyal ke arah yang diinginkan. Bentuk mangkuk ini membantu dalam meningkatkan penguatan dan efisiensi antena. - Antena Yagi dengan Reflector Dish:
Jenis Antena Yagi ini menggunakan reflektor berbentuk piringan (dish) yang mirip dengan antena parabola. Reflektor dish membantu dalam mengarahkan sinyal dengan presisi, membuatnya cocok untuk komunikasi jarak jauh. - Antena Yagi dengan Reflector Corner:
Antena Yagi dengan reflektor corner memiliki reflektor berbentuk sudut (corner) yang membantu dalam mengarahkan sinyal ke arah yang diinginkan. Reflektor corner ini biasanya lebih kompak dan cocok digunakan dalam ruang terbatas.
Berdasarkan jenis frekuensi yang digunakan, Antena Yagi dapat dibagi menjadi tiga kategori utama:
- Antena Yagi Frekuensi 2,4 GHz:
Antena Yagi dengan frekuensi 2,4 GHz dirancang khusus untuk beroperasi dalam spektrum frekuensi 2,4 gigahertz. Antena ini umumnya digunakan untuk aplikasi Wi-Fi, Bluetooth, dan perangkat nirkabel lainnya yang bekerja pada frekuensi ini. Keunggulan Antena Yagi 2,4 GHz adalah ketersediaan dan kompatibilitasnya dengan berbagai perangkat. - Antena Yagi Frekuensi 5,8 GHz:
Antena Yagi dengan frekuensi 5,8 GHz dirancang untuk bekerja pada spektrum frekuensi 5,8 gigahertz. Biasanya digunakan dalam aplikasi nirkabel yang memerlukan bandwidth tinggi, seperti peralatan nirkabel berkecepatan tinggi dan komunikasi jarak pendek. Antena ini cocok untuk mengatasi interferensi dan mengoptimalkan kinerja pada frekuensi yang lebih tinggi. - Antena Yagi Multiband:
Antena Yagi multiband adalah jenis antena serbaguna yang dapat digunakan pada berbagai frekuensi, termasuk 2,4 GHz dan 5,8 GHz. Antena ini ideal untuk aplikasi yang membutuhkan fleksibilitas dalam berkomunikasi pada berbagai spektrum frekuensi. Misalnya, dalam jaringan nirkabel yang mendukung perangkat dengan frekuensi berbeda, Antena Yagi multiband dapat mengatasi kebutuhan komunikasi yang beragam.
Cara Memasang Antena Yagi
Antena Yagi telah lama digunakan oleh masyarakat, terutama dalam bentuk antena televisi. Namun, untuk produk antena WiFi, penggunaannya masih cukup jarang ditemui.
Meskipun begitu, hampir semua orang telah familiar dengan cara pemasangan Antena Yagi, dan instruksinya biasanya terdapat dalam buku panduan. Sebagai panduan, berikut adalah langkah-langkah cara memasang Antena Yagi:
- Pilih Antena Sesuai Frekuensi Radio:
Pertama, kalian perlu memilih antena yang sesuai dengan frekuensi radio yang akan digunakan. Misalnya, untuk antena WiFi, kalian akan memilih antena yang bekerja pada frekuensi 2,4 GHz atau 5,8 GHz, tergantung pada kebutuhan kalian. - Arahkan Antena:
Antena Yagi perlu diarahkan dengan tepat. kalian harus mengarahkannya sesuai dengan ujung ekor antena atau bagian depan dari reflektor. Ini penting untuk memastikan sinyal terfokus ke arah yang diinginkan. - Hubungkan Kabel ke Alat Transmitter:
Selanjutnya, hubungkan kabel dari alat pemancar (transmitter) dengan antena melalui bagian driven. Ini adalah bagian yang menghubungkan antena dengan perangkat yang akan menggunakan sinyal tersebut.
Dengan mengikuti langkah-langkah ini, kalian dapat memasang Antena Yagi dengan benar dan memastikan bahwa sinyal radio tertransmisikan atau diterima dengan optimal sesuai dengan kebutuhan kalian.
Baca Juga :
- √ Jenis-Jenis Antena: Pengertian, Cara Kerja dan Fungsinya
- Cara Membuat Antena TV Sendiri Paling Simpel
- Rekomendasi Antena TV Yang Bagus Untuk Daerah Pegunungan
- Cara Pasang Antena TV Digital Outdoor : Panduan Mudah dan Lengkap
Penutup
Pengertian Antena Yagi memang esensial bagi mereka yang berkecimpung dalam dunia telekomunikasi, terutama bagi mereka yang menginginkan penerimaan sinyal yang optimal dan direksional.
Antena ini, dengan keunikan desain dan strukturnya, menawarkan solusi bagi mereka yang berada di daerah dengan kualitas sinyal yang buruk.
Melalui pemahaman yang mendalam mengenai Pengertian Antena Yagi, individu maupun perusahaan dapat memanfaatkan teknologi ini untuk mengoptimalkan transmisi sinyal, mengurangi interferensi, dan akhirnya mencapai komunikasi yang lebih jelas dan lebih efisien.
Mempelajari lebih lanjut tentang antena ini adalah langkah bijak bagi siapa saja yang ingin memahami lebih dalam tentang teknologi komunikasi modern dan bagaimana cara mengoptimalkannya untuk kebutuhan sehari-hari maupun industri.
