Bengkeltv.id – Cara Menyusun Rangkaian Listrik yang Efektif. Rangkaian listrik merupakan komponen penting dalam kehidupan sehari-hari, mulai dari rumah tangga hingga industri. Kemampuan untuk menyusun rangkaian listrik dengan baik menjadi keterampilan yang sangat berharga dalam memastikan ketersediaan energi listrik yang efisien dan aman.
Dalam artikel ini, kita akan membahas secara rinci cara menyusun rangkaian listrik dengan langkah-langkah yang sederhana namun efektif. Dengan pemahaman yang baik tentang prinsip-prinsip dasar penyusunan rangkaian listrik, Kalian dapat dengan mudah merancang sistem yang sesuai dengan kebutuhan spesifik Kalian.
Mari kita eksplorasi bersama cara menyusun rangkaian listrik secara sistematis, mulai dari konsep dasar hingga penerapan praktis. Dengan informasi yang diberikan, diharapkan pembaca dapat meningkatkan pengetahuan mereka tentang rangkaian listrik dan mengaplikasikannya dalam berbagai konteks kehidupan sehari-hari.
Pengertian Rangkaian Listrik
Rangkaian listrik merupakan lintasan atau susunan yang memfasilitasi aliran elektron dari sumber voltase atau arus listrik. Proses perpindahan elektron inilah yang dikenal sebagai listrik.
Elektron memiliki kemampuan bergerak melalui bahan konduktor yang dapat menghantarkan arus listrik. Oleh karena itu, dalam rangkaian listrik, kabel digunakan karena terbuat dari tembaga yang mampu menghantarkan arus listrik.
Lampu berperan sebagai beban listrik, sementara sumber listrik berasal dari baterai. Arus listrik mengalir melalui kabel, dan sakelar memiliki peran penting dalam menghubungkan atau memutus aliran listrik. Simbol universal yang mewakili beban listrik adalah resistor atau hambatan.

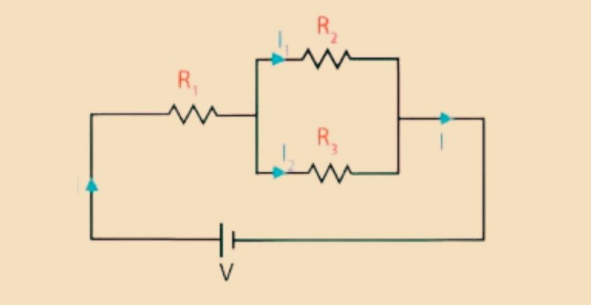

Terdapat dua jenis rangkaian utama, yakni rangkaian seri dan rangkaian paralel. Kedua jenis rangkaian ini dapat dihubungkan bersama untuk membentuk rangkaian campuran.
Persiapan Sebelum Menyusun Rangkaian Listrik
Menyusun rangkaian listrik merupakan tugas yang kompleks dan memerlukan perencanaan yang teliti. Dalam konteks ini, berikut adalah penjelasan yang lebih terperinci mengenai beberapa langkah yang perlu diambil sebelum memahami cara menyusun rangkaian listrik dengan baik dan benar:
1. Menetapkan Kebutuhan Listrik
Pertama-tama, perlu dilakukan perhitungan total beban listrik yang akan digunakan. Sebagai contoh, dalam merancang rangkaian listrik untuk keperluan rumah tangga, sangat penting untuk mengetahui seberapa besar daya yang diperlukan oleh setiap perangkat listrik.
Proses ini melibatkan perhitungan daya (dalam Watt) untuk masing-masing perangkat seperti televisi, kulkas, mesin cuci, komputer, dan seluruh lampu yang ada di rumah. Biasanya, informasi mengenai daya ini dapat ditemukan pada label yang melekat pada perangkat tersebut.
2. Memilih Komponen Listrik
Langkah berikutnya adalah memilih komponen listrik yang sesuai dengan kebutuhan. Sebagai contoh, kita perlu memilih jenis dan ukuran kabel listrik yang tepat berdasarkan perhitungan beban listrik sebelumnya.
Kabel tersebut harus memiliki kapasitas yang memadai untuk mengalirkan arus listrik yang dibutuhkan. Selain itu, kita juga perlu memilih saklar, stop kontak, serta komponen lain seperti sikring dan MCB (Miniature Circuit Breaker) yang sesuai dengan stKalianr keamanan.
3. Menyiapkan Alat dan Peralatan
Sebelum memulai proses pemasangan, pastikan bahwa semua alat dan peralatan sudah disiapkan. Beberapa alat yang mungkin diperlukan mencakup tang, obeng, cutter, pita isolasi, dan multimeter.
Penggunaan multimeter sangat dianjurkan untuk mengukur tegangan, arus, dan resistansi dalam rangkaian listrik. Selain itu, penting untuk memastikan ketersediaan perlindungan keselamatan yang sesuai, seperti sarung tangan karet, sepatu dengan sol isolasi, dan kacamata pelindung.
Dengan persiapan yang teliti dan perhatian terhadap detail, kita dapat memastikan bahwa rangkaian listrik yang disusun akan menjadi aman dan efisien.
Menyusun Rangkaian Listrik Paralel Menggunakan Kabel dan Sakelar
Metode ini tergolong dalam kategori yang simpel dan mudah dilakukan, namun lebih cocok untuk dilaksanakan oleh orang yang telah dewasa. Ini disebabkan karena metode ini melibatkan beberapa tahap yang membutuhkan keahlian dari individu yang lebih dewasa.
Berikut adalah Panduan Menyusun Rangkaian Listrik paralel menggunakan kabel dan sakelar:
1. Persiapkan Komponen Utama
Kalian akan membutuhkan beberapa komponen dalam rangkaian listrik paralel ini, seperti sumber daya, konduktor, muatan, dan sakelar. Sumber daya yang direkomendasikan adalah baterai 9 volt. Konduktor yang digunakan dapat berupa kabel tembaga dengan panjang sekitar 75-100 cm. Muatan yang disarankan minimal terdiri dari 2 bola lampu. Semua komponen ini, termasuk sakelar, dapat ditemukan di toko listrik.
2. Siapkan Kabel-kabel
Kabel-kabel digunakan dalam rangkaian listrik paralel ini untuk menghubungkan baterai dengan bola lampu.
Potong kabel yang sudah Kalian siapkan sebelumnya menjadi lima bagian dengan panjang masing-masing sekitar 15 atau 20 cm.
Kemudian, buka isolasi pada kedua ujung kabel sepanjang sekitar 1,25 cm menggunakan gunting atau pisau cutter dengan hati-hati.
3. Sambungkan Bola Lampu Pertama ke Baterai
Setelah semua komponen siap, langkah berikutnya adalah menghubungkan bola lampu pertama ke baterai.
Caranya adalah dengan memasang salah satu ujung kabel ke terminal positif baterai. Kemudian, sambungkan ujung kabel lainnya ke sisi kiri bola lampu.
4. Sambungkan Sakelar ke Baterai
Langkah selanjutnya adalah menyambungkan sakelar ke baterai. Gunakan potongan kabel kedua dan hubungkan kabel tersebut ke terminal negatif baterai. Kemudian, gunakan ujung kabel lainnya untuk menghubungkannya dengan sakelar.
5. Hubungkan Sakelar dengan Bola Lampu Pertama
Bagaimana cara menyusun rangkaian listrik dengan menghubungkan sakelar dan bola lampu pertama? Gunakan potongan kabel ketiga dan sambungkannya ke salah satu ujung sakelar terlebih dahulu. Selanjutnya, hubungkan ujung kabel yang lain ke sisi kanan bola lampu pertama.
6. Sambungkan dengan Bola Lampu Kedua
Selanjutnya, sambungkan komponen baterai, sakelar, dan bola lampu pertama yang telah terhubung sebelumnya dengan bola lampu kedua.
Gunakan potongan kabel keempat dan hubungkannya dengan sisi kiri bola lampu kedua. Kemudian, sambungkan ujung kabel lainnya dengan sisi kiri bola lampu pertama.
7. Manfaatkan Kabel yang Tersisa
Langkah selanjutnya adalah menggunakan kabel yang tersisa, yaitu kabel kelima, untuk melengkapi rangkaian listrik paralel.
Ambil potongan kabel kelima dan sambungkan salah satu ujungnya ke sisi kanan bola lampu pertama. Kemudian, hubungkan ujung kabel lainnya ke sisi kanan bola lampu kedua.
8. Uji Rangkaian Listrik Paralel
Langkah terakhir adalah menguji apakah rangkaian listrik paralel berfungsi dengan baik. Cukup nyalakan sakelar.
Jika kedua bola lampu menyala, itu menunjukkan bahwa rangkaian listrik paralel telah berhasil disusun dengan benar.
Menyusun Rangkaian Listrik Paralel Menggunakan Kertas Aluminium
Metode ini dapat dijalankan oleh siapa saja, termasuk anak-anak yang masih belum terampil dan enggan menggunakan benda tajam.
Rangkaian listrik paralel juga dapat digunakan sebagai sarana pembelajaran mengenai listrik. Bagaimana cara menyusun rangkaian listrik paralel menggunakan kertas aluminium? Berikut adalah cara menyusun rangkaian listrik paralel menggunakan kertas aluminium:
1. Persiapkan Sumber Daya
Kalian bisa menggunakan berbagai sumber daya untuk metode ini, tetapi disarankan menggunakan baterai karena harganya lebih terjangkau dan lebih praktis. Baterai dengan daya 9 volt sudah cukup untuk rangkaian listrik paralel ini.
2. Persiapkan Muatan
Muatan merupakan komponen yang akan dihubungkan ke sumber daya, dalam hal ini, baterai. Disarankan menggunakan bola lampu sebagai muatan.
Siapkan setidaknya 2 bola lampu biasa. Selain itu, bola lampu senter juga bisa digunakan sebagai alternatif.
3. Persiapkan Konduktor
Konduktor yang digunakan dalam rangkaian listrik paralel ini adalah kertas aluminium. Kertas aluminium berfungsi untuk menghubungkan baterai dengan bola lampu.
Potong kertas aluminium menjadi empat bagian kecil, dua bagian berukuran 20 cm dan dua bagian lainnya berukuran 10 cm.
Pastikan kertas aluminium tersebut dipotong selebar sedotan.
4. Hubungkan Kertas Aluminium dengan Baterai
Langkah selanjutnya adalah menghubungkan kedua potongan kertas aluminium berukuran 20 cm dengan baterai.
Ambil satu potongan kertas aluminium berukuran 20 cm dan hubungkan dengan terminal positif baterai.
Selanjutnya, ambil potongan kertas aluminium berukuran 20 cm yang lain dan hubungkan dengan terminal negatif baterai.
5. Hubungkan Bola Lampu ke Rangkaian
Selanjutnya, hubungkan bola lampu ke rangkaian listrik paralel. Ambil kedua potongan kertas aluminium berukuran 10 cm dan pasang salah satunya sejauh 10 cm dari baterai.
Tempatkan potongan kertas aluminium lainnya sejauh 7,5 cm dari baterai. Selanjutnya, pasang ujung bebas dari kertas aluminium pada masing-masing bola lampu dengan menggunakan selotip.
6. Sambungkan Seluruh Komponen Rangkaian
Langkah terakhir adalah menyambungkan semua komponen rangkaian. Sambungkan ujung kedua bola lampu pada potongan kertas aluminium berukuran 20 cm yang terhubung dengan terminal negatif baterai. Setelah semua komponen rangkaian listrik paralel terhubung, bola lampu akan menyala.
Penting untuk menghindari menghubungkan kabel hitam ke terminal negatif dan kabel merah ke terminal positif jika menggunakan kabel berwarna hitam dan merah. Hal ini dapat menyebabkan kebocoran pada baterai, rangkaian listrik tidak berfungsi, dan berbagai konsekuensi fatal lainnya.
Penutup
Dalam proses menyusun rangkaian listrik, penting untuk selalu mengutamakan keselamatan. Pastikan untuk memahami karakteristik setiap komponen dan mengikuti pedoman keselamatan yang berlaku. Dengan demikian, Kalian dapat mencegah risiko kecelakaan dan memastikan bahwa rangkaian listrik berfungsi dengan baik.
Tak lupa, eksplorasi lebih lanjut dan praktek langsung akan memperdalam pemahaman Kalian tentang cara menyusun rangkaian listrik. Jangan ragu untuk terus belajar dan bereksperimen, karena pengalamanlah yang akan memperkaya pengetahuan Kalian dalam dunia listrik.
Semoga artikel ini bermanfaat bagi Kalian yang sedang atau akan terlibat dalam kegiatan menyusun rangkaian listrik. Dengan penerapan pengetahuan ini, diharapkan Kalian dapat berhasil menciptakan rangkaian listrik sesuai kebutuhan dan mendukung berbagai aktivitas elektronik. Demikian ulasan dari bengkeltv.id mengenai Cara Menyusun Rangkaian Listrik. Semoga bermanfaat untuk Kalian.
