Bengkeltv.id – √ Apa itu Ulir? Pengertian, Fungsi, Jenis dan Bagian-Bagiannya. Ular merupakan salah satu elemen penting dalam dunia teknik dan manufaktur. Meski seringkali diabaikan, keberadaan ulir memiliki peran yang krusial dalam berbagai aplikasi, mulai dari mesin industri hingga produk sehari-hari.
Dalam artikel ini, kita akan menjelajahi dunia ulir dengan merinci apa itu ulir, pengertian, fungsi, serta jenis-jenis ulir yang umum digunakan. Selain itu, kita juga akan membahas bagian-bagian utama dari ulir yang mungkin belum banyak diketahui. Mari kita simak bersama untuk memahami lebih dalam mengenai elemen yang sering kali menjadi “pintu gerak” di balik banyak perangkat dan mesin yang kita gunakan.
Apa Itu Ulir?
Secara sederhana, ulir merupakan suatu sistem yang digunakan untuk menghubungkan atau mengikat suatu objek dengan memanfaatkan mekanisme alur yang melilit di sepanjang batang poros atau lubang panjang. Keberadaan ulir ini membawa banyak manfaat dalam kehidupan sehari-hari.

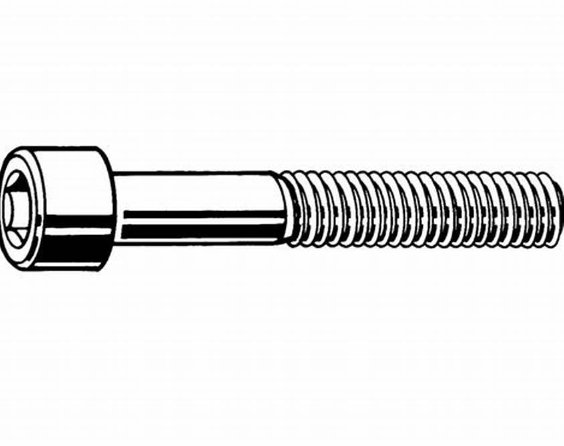

Seringkali, sistem ulir diterapkan pada mur, baut, atau sekrup. Jenis ulir yang diterapkan pada mur, baut, atau sekrup bervariasi karena didesain dengan berbagai macam bentuk dan desain.
Agar pemahaman mengenai Apa Itu Ulir menjadi lebih jelas, mari kita telusuri penjelasan yang lebih mendalam di bawah ini!
Bagian Bagian Ulir dan Istilahnya
Walaupun tampak sederhana, ulir sebenarnya terdiri dari berbagai komponen yang memegang peran penting dalam berbagai aplikasi. Berikut ini, kita akan memberikan penjelasan lebih rinci mengenai berbagai bagian krusial dari ulir:
- Diameter Mayor: Diameter terbesar dalam ulir. Sebagai contoh, dalam ulir metris M8x1, diameter mayor adalah 8 mm.
- Diameter Minor: Diameter terkecil dalam ulir. Pada contoh yang sama, ulir M8x1 akan memiliki diameter minor sebesar 7 mm.
- Diameter Pitch: Diameter yang terletak di antara diameter mayor dan diameter minor, di mana ulir dalam dan luar bersinggungan.
- Pitch: Jarak antara dua puncak ulir pada alat ini, menentukan seberapa rapat atau jarang ulir tersebut.
- Lead atau Kisar: Jarak yang ditempuh oleh ulir dalam setiap putaran lengkapnya.
- Crest: Permukaan atau puncak dari diameter mayor pada ulir.
- Root: Bagian dasar atau permukaan dari diameter minor pada ulir.
- Depth: Kedalaman ulir, yaitu jarak lurus antara crest (puncak) dan root (dasar).
- Thread Angle: Sudut yang terletak di antara puncak ulir, mempengaruhi bentuk dan kinerja ulir.
- Flank: Permukaan sisi ulir yang terletak di antara root dan crest.
Helix Angle: Sudut helix yang diukur dengan mengambil garis tegak lurus terhadap sumbu utama ulir dan mengukur sudut antara garis tersebut dengan kemiringan ulir.
Semua komponen ini bekerja bersama-sama untuk memungkinkan ulir menjalankan tugasnya yang sangat penting dalam menghubungkan, mengikat, dan mentransfer gaya atau gerakan dalam berbagai aplikasi teknik dan mekanik. Pengetahuan tentang berbagai bagian ini sangat penting bagi mereka yang terlibat dalam perancangan, pemilihan, dan penggunaan ulir dalam berbagai konteks.
Jenis Jenis Ulir
Ulir, sebagai suatu elemen vital dalam dunia teknik dan manufaktur, memiliki berbagai jenis yang masing-masing diadaptasi untuk kebutuhan khusus. Berikut adalah beberapa jenis ulir yang umumnya digunakan:
1. Berdasarkan Arah Putaran
Ulir merupakan alat yang sangat berguna dalam berbagai jenis dan variasi. Setiap jenis ulir memiliki peran yang unik, oleh karena itu, penting untuk memahami perbedaan antara mereka agar dapat memilih yang paling sesuai dengan kebutuhan kita.
Ulir Kanan
Jenis ulir ini dinamakan “kanan” karena berputar ke arah kanan. Ini adalah jenis ulir yang paling umum dan banyak digunakan dalam berbagai aplikasi di masyarakat. Untuk mengencangkan ulir kanan, kita perlu memutarnya ke arah kanan atau searah dengan jarum jam. Ini adalah gerakan yang sering kita lakukan saat mengencangkan mur dan baut. Saat kita ingin melepasnya, cukup memutar ulir ke arah kiri atau berlawanan arah jarum jam.
Ulir Kiri
Sebaliknya, ulir kiri dirancang untuk memenuhi kebutuhan khusus, seperti pada pedal sepeda. Cara kerja ulir kiri berlawanan dengan ulir kanan. Untuk mengencangkan ulir kiri, kita perlu memutarnya ke kiri atau berlawanan arah jarum jam. Ini sering digunakan pada aplikasi di mana pergerakan searah jarum jam untuk mengencangkan lebih alami. Saat kita ingin melepasnya, tinggal memutar ulir ke arah kanan atau searah jarum jam.
Pemahaman yang baik tentang perbedaan antara ulir kanan dan ulir kiri adalah kunci untuk menggunakan alat ini secara efektif dalam berbagai konteks. Karena setiap jenis ulir memiliki fungsi dan kegunaannya sendiri, pemilihan yang tepat akan memastikan keselamatan dan kinerja yang optimal dalam aplikasi yang berbeda.
2. Berdasarkan Letak dan Bentuk Ujungnya
Selain dibedakan berdasarkan arah putarnya, ulir juga dapat dibedakan berdasarkan posisi atau letaknya serta bentuk ujungnya. Mari kita bahas lebih lanjut tentang perbedaan ini:
Berdasarkan Letak:
- Ulir Luar (Male Threads): Ulir jenis ini memiliki gigi-gigi yang terletak di bagian luar alat. Mereka juga sering disebut sebagai “male threads” atau “laki-laki.” Contoh penggunaannya adalah pada baut, poros pembawa mesin bubut, dan tutup botol yang memiliki ulir di luar permukaannya.
- Ulir Dalam (Female Threads): Ulir jenis ini terletak di dalam lubang atau permukaan dalam suatu objek. Mereka juga sering disebut sebagai “female threads.” Contoh penggunaannya adalah pada komponen mesin yang memiliki ulir di dalamnya, tutup botol yang memiliki ulir di dalam leher botol, dan mur yang digunakan dalam kombinasi dengan ulir luar.
Berdasarkan Bentuk Ujung:
- Ulir Tapered (Meruncing): Disebut juga sebagai “tapered thread,” ulir ini memiliki diameter ujung yang lebih kecil dibandingkan dengan diameter pangkalnya. Bentuk meruncing ini memungkinkan pengencangan yang lebih baik dan sering digunakan pada aplikasi di mana perlu ada pengetatan atau penyegelan yang baik, seperti pada pipa air dan fittingnya.
- Ulir Lurus (Straight Threads): Ulir jenis ini, juga dikenal sebagai “lurus” atau “paralel,” memiliki diameter yang sama pada bagian pangkal dan ujungnya. Ulir lurus umumnya digunakan di situasi di mana perlu menjaga jarak atau posisi yang konsisten, seperti pada ulir pada baut yang berfungsi sebagai sambungan mekanis yang kuat.
Pemahaman tentang perbedaan ini sangat penting dalam pemilihan dan penggunaan ulir dalam berbagai konteks teknik dan mekanik. Setiap jenis ulir memiliki karakteristiknya sendiri yang memengaruhi cara mereka berfungsi dan berinteraksi dengan komponen lain dalam sistem.
3. Berdasarkan Bentuk dari Ulirnya
Masih ada banyak variasi alat yang sangat bermanfaat ini. Kali ini, variasinya terbagi berdasarkan bentuk alur atau bagian yang melilit batang porosnya. Berikut adalah beberapa jenisnya yang berbeda:
Ulir Segitiga
Ini adalah jenis ulir yang umum digunakan dalam sambungan baut dan mur. Alur ini dapat dibuat dengan menggunakan berbagai alat seperti snei, tap, mesin frais, mesin bubut, dan peralatan lainnya.
Ulir segitiga sendiri dapat dibedakan menjadi dua jenis yang berbeda:
Ulir Metric atau Metris: Jenis pertama ini memiliki sudut puncak sebesar 60° dan menggunakan satuan dalam milimeter. Terdapat lambang “M” pada snei atau tapnya. Misalnya, ukuran M8x1 berarti alat ini digunakan untuk membuat produk dengan diameter mayor 8 mm dan kisar (pitch) sebesar 1 mm.
Ulir Whitworth: Jenis ini memiliki sudut puncak sebesar 55° dan satuan dalam inci. Terdapat lambang “W” yang digunakan, contohnya W 3/8”x20, yang berarti alat ini akan menciptakan ulir Whitworth dengan diameter mayor 3/8 inci dan kisar sebanyak 20 alur per inci.
Ulir Segiempat
Jenis kedua ini sangat cocok untuk menahan beban tinggi, seperti pada kolom bor atau mesin frais. Ulir ini memiliki panjang kisar dua kali lipat dari panjang segi empatnya. Jenis ini memiliki tingkat efisiensi yang lebih tinggi daripada jenis trapesium. Selain itu, ulir segiempat tidak memiliki sudut miring di alurnya, sehingga tidak mengalami tekanan radial dan tekanan pecah.
Ulir Trapezoid atau Trapesium
Jenis ini memiliki kekuatan tinggi dan relatif mudah dibuat. Contoh penggunaan ulir trapesium adalah pada poros pembawa mesin bubut dan lead screw. Terdapat kemiringan pada alur bentuknya, yang menghasilkan tekanan pecah dan tekanan radial, sehingga ulir jenis ini lebih rentan terkikis ketika digunakan.
Pemilihan jenis ulir yang paling sesuai dengan kebutuhan proyek saat ini sangat penting. Pastikan memilih jenis yang cocok dan sesuai dengan persyaratan proyek yang sedang dikerjakan untuk memastikan hasil yang optimal.
Penutup
Dalam kesimpulan, ulir menjadi unsur yang tak terpisahkan dalam dunia teknik dan manufaktur. Pengertian, fungsi, jenis, serta bagian-bagiannya telah kita telusuri dengan lebih mendalam. Dari ulir segitiga hingga ulir trapesium, setiap jenisnya memiliki peran khusus dalam menghubungkan, mengikat, dan mentransfer gaya atau gerakan.
Pemahaman yang baik tentang perbedaan antara ulir kanan dan ulir kiri, ulir luar dan dalam, serta bentuk ujungnya, menjadi kunci dalam penggunaan efektif alat ini. Seiring dengan perkembangan teknologi dan kebutuhan industri yang semakin kompleks, pengetahuan tentang ulir menjadi semakin relevan.
Sebagai elemen kecil namun vital, ulir terus berkontribusi dalam menciptakan struktur dan perangkat yang kita gunakan sehari-hari. Oleh karena itu, pemilihan jenis ulir yang tepat menjadi langkah penting untuk memastikan keberhasilan suatu proyek. Dengan demikian, kita dapat lebih menghargai peran ulir sebagai fondasi kuat dalam membangun dunia teknologi dan manufaktur. Demikianlah ulasan dari bengkeltv.id mengenai Apa itu Ulir, semoga informasi yang telah disampaikan dapat membantu kalian.
