Bengkeltv.id – Ukuran Kabel Instalasi Listrik Rumah Standar PLN : Terlengkap. Dalam pembangunan rumah, instalasi listrik adalah salah satu aspek yang sangat krusial untuk diperhatikan. Instalasi listrik yang dirancang dan dipasang dengan baik tidak hanya memastikan kelancaran pasokan listrik ke berbagai perangkat elektronik dan pencahayaan, tetapi juga berperan penting dalam menjaga keselamatan penghuni rumah. Kesalahan dalam instalasi listrik dapat mengakibatkan kerusakan pada peralatan, gangguan listrik, hingga risiko kebakaran yang membahayakan jiwa dan harta benda.
Salah satu elemen penting dalam instalasi listrik adalah pemilihan ukuran kabel yang tepat. Kabel listrik yang digunakan harus mampu menyalurkan arus listrik dengan aman tanpa mengalami panas berlebihan yang dapat merusak isolasi kabel. Oleh karena itu, penting bagi setiap instalasi listrik untuk mengikuti Standar yang telah ditetapkan oleh Perusahaan Listrik Negara (PLN). Standar ini mencakup berbagai aspek, termasuk jenis dan ukuran kabel yang harus digunakan untuk berbagai keperluan dalam rumah.
Mengikuti Standar PLN (Perusahaan Listrik Negara) menjadi panduan utama untuk menentukan ukuran kabel instalasi listrik rumah yang aman dan efisien. Standar ini didasarkan pada perhitungan teknis yang mempertimbangkan berbagai faktor seperti kapasitas arus, panjang kabel, dan jenis beban listrik yang akan ditanggung. Dengan memilih ukuran kabel yang sesuai, Kalian dapat memastikan bahwa instalasi listrik di rumah Kalian tidak hanya berfungsi dengan baik tetapi juga aman dari potensi risiko.
Dalam artikel ini, kita akan membahas berbagai Ukuran Kabel Instalasi Listrik Rumah Standar PLN. Kami juga akan menjelaskan mengapa pemilihan kabel yang sesuai dengan beban listrik sangat penting. Memahami dan menerapkan Standar ini akan membantu Kalian merancang sistem listrik rumah yang hKalianl, efisien, dan aman untuk digunakan dalam jangka panjang.
Pengertian Instalasi Listrik
Instalasi listrik merujuk pada sistem yang digunakan untuk mengalirkan energi listrik dari sumbernya ke berbagai perangkat elektronik yang membutuhkan daya. Terdapat beragam jenis sumber listrik, seperti aki, genset, baterai, sel surya (solar cell), dan lainnya. Namun, dalam konteks kebutuhan rumah tangga, sumber listrik yang umum digunakan berasal dari pembangkit listrik yang dikelola oleh PLN.
Meskipun PLN bertanggung jawab menyediakan pasokan listrik yang masuk ke rumah-rumah, peran mereka sebatas pada penyediaan meteran listrik dan pengaturan aliran listrik itu sendiri. Sebagai pemilik rumah, kalian perlu mengambil tanggung jawab untuk mempersiapkan dan melaksanakan pemasangan instalasi listrik sendiri. Persiapan untuk menginstalasi listrik melibatkan pengadaan peralatan, seperti alat pengukur, perangkat pengaman jaringan, panel hubung bagi (PHB), saklar, sistem pentanahan, dan komponen lainnya.
Instalasi listrik yang baik memerlukan perencanaan yang matang dan pemahaman yang mendalam tentang prinsip-prinsip kelistrikan. Pertama, penting untuk melakukan penentuan kebutuhan daya listrik di rumah. Hal ini mencakup perhitungan total daya yang dibutuhkan oleh berbagai peralatan elektronik yang akan digunakan, seperti lampu, kipas angin, AC, mesin cuci, dan perangkat lainnya. Perhitungan ini akan membantu menentukan kapasitas instalasi yang diperlukan dan mencegah terjadinya kelebihan beban yang dapat mengakibatkan korsleting atau bahkan kebakaran.
Fungsi Instalasi Listrik Rumah Tangga
Instalasi listrik rumah tangga merupakan sekumpulan komponen dan sistem yang saling terhubung, dirancang dengan tujuan utama untuk mengalirkan aliran daya listrik yang diperlukan agar berbagai peralatan elektrik dalam rumah tangga dapat beroperasi secara optimal.
Sistem ini melibatkan berbagai elemen penting yang bekerja bersama-sama. Pertama, sumber listrik yang bisa berasal dari berbagai sumber seperti pembangkit listrik tenaga air, termal, nuklir, atau sumber energi terbarukan seperti matahari dan angin. Dari sini, daya listrik diatur dan diarahkan menuju panel distribusi atau panel listrik, yang bertindak sebagai pusat pengaturan aliran daya menuju berbagai area dalam rumah.
Setelah melewati panel distribusi, daya listrik dialirkan melalui rangkaian kabel dan konduktor ke berbagai area dalam rumah tangga, seperti kamar tidur, ruang tamu, dapur, dan kamar mandi. Di setiap area tersebut, terdapat stop kontak, saklar lampu, dan perangkat lainnya yang memungkinkan penggunaan daya listrik sesuai kebutuhan.
Selain itu, instalasi listrik rumah tangga juga melibatkan penggunaan perangkat pengaman seperti MCB (Miniature Circuit Breaker) atau sekering untuk melindungi instalasi dari arus lebih atau korsleting yang dapat membahayakan. Perangkat ini dipasang di panel distribusi dan akan otomatis memutus aliran listrik jika terjadi gangguan yang berpotensi membahayakan.
Penting untuk memperhatikan desain dan tata letak instalasi listrik agar sesuai dengan kebutuhan dan aman digunakan. Hal ini meliputi pemilihan kabel yang tepat dengan kapasitas yang memadai, pemasangan stop kontak dan saklar lampu yang mudah dijangkau, serta penempatan panel distribusi yang terlindungi dari kelembaban dan gangguan lainnya.
Ukuran Kabel Instalasi Listrik Rumah Standar PLN
Penetapan ukuran kabel instalasi listrik Standar PLN untuk rumah tangga mengacu pada Persyaratan Umum Instalasi Listrik (PUIL). PUIL mencakup semua aspek terkait keselamatan dan pemasangan instalasi listrik voltase rendah, terutama untuk rumah tangga.
Meski tebalnya dokumen mencapai 225 halaman, perhatian kita terfokus pada ukuran kabel Standar untuk instalasi listrik rumah tangga.
PUIL secara tegas menetapkan ukuran kabel Standar yang cocok untuk berbagai besaran daya yang umumnya digunakan di rumah tangga, mulai dari 450 VA hingga 4.400 VA, dan seterusnya.
Dengan menyesuaikan ukuran kabel sesuai dengan besaran daya, instalasi listrik rumah tangga dapat beroperasi dengan optimal dan aman. Kepatuhan terhadap ketentuan PUIL dalam hal ukuran kabel menjadi kunci untuk memastikan pasokan listrik ke rumah tangga tidak hanya efisien, tetapi juga memenuhi Standar keselamatan yang telah ditetapkan.
1. Rumah Daya 450 – 900 VA
Rumah dengan daya 450 VA dan 900 VA akan mengalami aliran arus sebesar 2 A dan 4 A. Dalam hal ini, ukuran dan jenis kabel yang disarankan adalah 3 x 2,5 mm2 NYM.
2. Rumah Daya 1.300 – 2.200 VA
Untuk rumah dengan daya antara 1.300 VA hingga 2.200 VA, aliran arusnya berkisar antara 6 A dan 10 A. Untuk keperluan ini, disarankan menggunakan kabel minimal 3 x 2,5 mm2 NYM, namun lebih baik lagi jika menggunakan kabel berukuran 3 x 4 mm2.
3. Rumah Daya 3.500 – 4.400 VA
Rumah dengan daya 3.500 VA dan 4.400 VA akan dialiri arus sebesar 16 A dan 20 A, sehingga disarankan menggunakan kabel 3 x 4 mm2 NYM.
4. Rumah Daya 5.500 – 7.700 VA
Sementara itu, rumah dengan daya 5.500 VA dan 7.700 VA akan mengalami aliran arus sebesar 25 A dan 35 A. Untuk kebutuhan ini, kabel minimal yang disarankan adalah 3 x 4 mm2 NYM, dengan opsi yang lebih baik menggunakan kabel berukuran 3 x 6 mm2.
5. Rumah Daya 11.000 – 13.200 VA
Rumah dengan daya 11.000 VA dan 13.200 VA akan mengalami aliran arus sebesar 50 A dan 63 A, sehingga disarankan menggunakan kabel 3 x 10 mm2 NYM.
Penyesuaian ukuran kabel dengan daya rumah sangat penting untuk menjaga kelancaran aliran listrik dan mencegah risiko kebakaran atau gangguan listrik lainnya. Oleh karena itu, pemilik rumah dan tenaga ahli listrik harus mematuhi ketentuan PUIL agar instalasi listrik di rumah tangga berjalan dengan aman dan efisien.

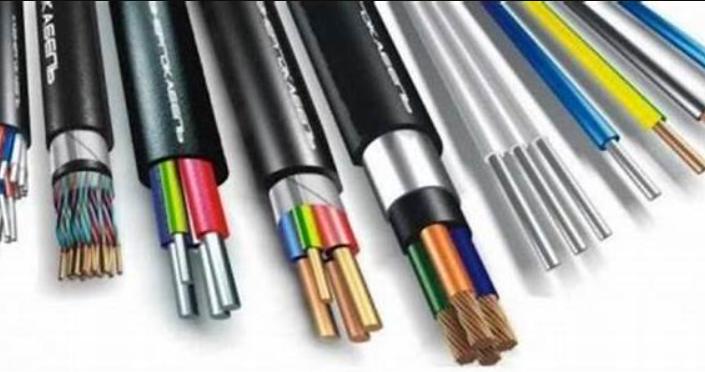

Jenis Kabel Listrik Rumah Standar PLN
Setelah memahami Ukuran Kabel Instalasi Listrik Rumah Standar PLN, ada berbagai jenis kabel listrik yang tersedia untuk digunakan dalam instalasi listrik rumah. Setiap jenis kabel memiliki bahan pembuat yang berbeda, memberikan fungsi dan kemampuan yang berbeda pula. Mengetahui jenis kabel listrik yang ada sangat penting untuk memilih kabel yang tepat, menghindari potensi korsleting listrik, dan menjaga keamanan instalasi listrik rumah.
Berikut beberapa jenis kabel listrik untuk instalasi listrik di rumah yang bisa dipertimbangkan:
1. Kabel NYA
Kabel NYA sering digunakan dalam instalasi listrik rumah tangga. Dengan ukuran sekitar 1.5mm, cocok untuk instalasi lampu dan stop kontak. Terdiri dari inti kabel tunggal dan lapisan PVC, tersedia dalam berbagai warna seperti merah, hitam, biru, dan kuning. Namun, ukurannya tipis dan lapisan PVC yang tidak terlalu kuat membuatnya rentan terhadap gigitan tikus dan tidak tahan air.
2. Kabel NYM
Kabel NYM sering digunakan sebagai kabel instalasi untuk rumah dan gedung. Tahan air, namun tidak boleh ditanam. Dengan 1 hingga 4 inti kabel dan lapisan PVC yang lebih kuat dibandingkan kabel NYA, kabel ini dapat berfungsi lebih baik dan lebih tahan lama.
3. Kabel NYY
Cocok untuk instalasi di bawah tanah, memiliki lapisan yang lebih tebal, tidak disukai oleh tikus, dan memiliki jumlah inti yang lebih banyak.
4. Kabel NYAF
Memiliki fleksibilitas tinggi, penghantar tembaga, dan lapisan PVC yang cocok untuk instalasi listrik berbagai jenis panel di rumah.
5. Kabel NYFGbY
Jika kabel NYY belum memenuhi kebutuhan instalasi listrik bawah tanah, kabel NYFGbY dapat menjadi alternatif. Dengan lapisan pelindung paling tebal dan kapasitas listrik yang besar, cocok untuk kebutuhan yang lebih spesifik.
Pemilihan jenis kabel yang sesuai dengan kebutuhan instalasi listrik rumah sangat penting untuk mengoptimalkan keamanan dan fungsionalitasnya. Selalu pertimbangkan kondisi lingkungan dan tuntutan spesifik instalasi listrik Kalian sebelum memilih jenis kabel tertentu.
Penutup
Dalam menjaga keamanan dan kinerja optimal instalasi listrik di rumah, pemahaman akan Ukuran Kabel Instalasi Listrik Rumah Standar PLN sangatlah penting. Dengan memilih ukuran kabel yang sesuai dengan besaran daya rumah, serta mempertimbangkan jenis kabel yang tepat sesuai dengan kebutuhan dan lingkungan instalasi, risiko kecelakaan listrik dapat diminimalkan, dan kenyamanan penggunaan listrik dalam rumah tangga dapat terjamin.
Oleh karena itu, pemilik rumah dan tenaga ahli listrik diharapkan untuk selalu mematuhi ketentuan dan pedoman yang telah ditetapkan, sehingga instalasi listrik rumah dapat beroperasi dengan aman dan efisien. Dengan demikian, Ukuran Kabel Instalasi Listrik Rumah Standar PLN menjadi lKaliansan yang kokoh dalam menciptakan lingkungan rumah yang aman dan nyaman bagi penghuninya. Semoga informasi dari bengkeltv.id mengenai Ukuran Kabel Instalasi Listrik Rumah Standar PLN ini bermanfaat untuk Kalian.
