Bengkeltv.id – Skema Rangkaian Sensor Cahaya 12V dan Penjelasannya. Dalam dunia elektronika, kemampuan untuk mendeteksi perubahan kondisi cahaya adalah sesuatu yang sangat penting. Ini bisa digunakan dalam berbagai aplikasi, mulai dari sistem keamanan rumah hingga perangkat otomatisasi industri. Salah satu komponen yang memungkinkan kita untuk merespons perubahan cahaya ini adalah “Rangkaian Sensor Cahaya 12V”.
Rangkaian ini dirancang untuk bekerja dengan sumber daya 12 volt, yang menjadikannya pilihan yang sangat populer di antara para penghobi elektronika dan juga para profesional. Rangkaian Sensor Cahaya 12V ini berfungsi dengan mengubah intensitas cahaya yang diterimanya menjadi sinyal listrik yang dapat diinterpretasikan oleh perangkat lain dalam sistem. Dalam artikel ini, kita akan membahas secara mendetail tentang bagaimana Rangkaian Sensor Cahaya 12V bekerja, cara membangunnya, dan aplikasi potensial yang bisa kita manfaatkan dari rangkaian ini.
Apa Itu Sensor Cahaya ?
Sebelum Kalian mempelajari cara membuat rangkaian lampu otomatis dengan memanfaatkan sensor cahaya, penting untuk mengetahui terlebih dahulu apa itu sensor cahaya. Mungkin banyak dari Kalian yang masih asing dengan konsep ini, namun sejatinya sensor cahaya merupakan kunci dalam banyak teknologi yang kita gunakan sehari-hari.
Sensor cahaya atau LDR (Light Dependent Resistor) adalah perangkat elektronik yang dapat mengubah intensitas cahaya menjadi besaran listrik. Secara sederhana, LDR berfungsi untuk mendeteksi cahaya, mirip dengan cara ular menggunakan lidah untuk mendeteksi mangsa. Ini adalah komponen yang responsif terhadap cahaya, di mana resistansinya berkurang seiring meningkatnya intensitas cahaya yang diterimanya.
Cahaya dapat mempengaruhi muatan listrik pada komponen elektronik tertentu, sehingga sensor cahaya sering digunakan untuk pembuatan alat sensor. Sebagai contoh, lampu taman atau jalan yang dapat menyala dengan sendirinya tanpa menggunakan kabel dapat menggunakan sensor cahaya. Teknologi ini bukan saja membuat kehidupan kita lebih mudah, tapi juga lebih hemat energi dan ramah lingkungan.
Jadi, dengan memahami cara kerja sensor cahaya, Kalian dapat menciptakan rangkaian lampu otomatis yang efektif dan berguna. Proyek DIY (Do It Yourself) ini tidak hanya menarik, tapi juga bermanfaat, karena bisa membantu Kalian untuk memahami lebih dalam tentang elektronika dan juga mengaplikasikannya dalam kehidupan sehari-hari.
Cara Kerja Sensor LDR
Untuk memahami dengan lebih baik bagaimana rangkaian sensor cahaya bekerja, sangat penting bagi kita untuk memahami mekanisme kerja dari sensor LDR, yang merupakan komponen esensial dalam rangkaian tersebut. Sensor ini memiliki peran krusial dalam mengenali kondisi pencahayaan lingkungannya.
Sensor cahaya, atau yang dikenal sebagai LDR, merupakan sebuah jenis resistor yang nilainya dapat berubah. Secara sederhana, LDR adalah sebuah komponen pasif yang memiliki resistansi atau hambatan listrik. Yang menarik, nilai hambatan listrik ini dari LDR bisa berfluktuasi sejalan dengan perubahan intensitas cahaya yang diterimanya.
Di bagian atas sensor cahaya LDR terdapat lapisan bahan yang sensitif terhadap cahaya. Nilai hambatan dari lapisan ini berubah sesuai dengan intensitas cahaya yang diterimanya. Dengan kata lain, semakin tinggi intensitas cahaya yang diterima oleh permukaan sensor, semakin rendah nilai hambatan yang dihasilkan oleh sensor tersebut.

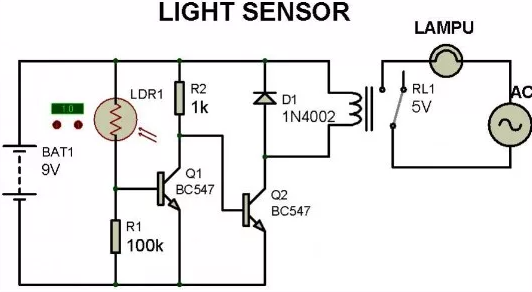

Gambar Rangkaian Sensor Cahaya 12 V
Diagram yang ditampilkan di atas menggambarkan skema rangkaian sensor cahaya 12V, yang dirancang untuk mengaktifkan dan mengontrol lampu. Kebutuhan akan komponen elektronik dalam rangkaian ini relatif sedikit, karena tugas utamanya adalah mengkonfigurasi relay agar dapat membuka dan menutup sesuai kebutuhan.
Relay yang diperlukan dalam skema ini harus memiliki tegangan aktifasi 12 volt dan tipe yang disebut sebagai normally open (NO). Dalam kondisi dimana relay tidak mendapatkan suplai tegangan, sakelar atau switch di dalam relay akan berada dalam posisi terbuka, yang berarti sirkuitnya tidak terhubung.
Transistor dalam rangkaian ini memiliki fungsi krusial sebagai saklar elektronik yang mengendalikan pemberian tegangan kepada relay. Peran transistor sebagai saklar ini diatur oleh LDR, yang memberikan sinyal tegangan ke basis transistor. Sehingga, ketika LDR mendeteksi perubahan intensitas cahaya, hal ini akan mempengaruhi kondisi transistor, yang selanjutnya mengubah status relay, membuka atau menutup sirkuit sesuai kebutuhan.
Komponen yang diperlukan
Di bawah ini adalah daftar komponen yang dibutuhkan untuk merakit rangkaian tersebut:
- Resistor 330 Ohm
- Variable resistor atau trimpot 100K
- Fuse 1A
- Relay 12V NO
- Dioda 1A
- LDR
- Lampu beban AC
- Transistor C1815
Cara Kerja Dari Rangkaian Sensor Cahaya 12 Volt
Selanjutnya, mari kita pahami cara kerja rangkaian sederhana ini yang menggunakan LDR. Aspek krusial dalam penerapannya adalah memastikan bahwa permukaan sensor LDR tidak terhalang, sehingga dapat menerima cahaya matahari secara optimal.
Direkomendasikan untuk menempatkan LDR dengan posisi menghadap ke arah langit, sehingga sensor tersebut dapat dengan mudah mendeteksi intensitas cahaya matahari.
Ketika siang hari tiba dan cahaya matahari yang intens menerangi LDR, hambatan pada sensor ini akan berkurang drastis, bahkan mendekati nilai nol. Dalam kondisi ini, LDR berfungsi layaknya saklar yang sedang dalam posisi tertutup.
Keadaan ini juga akan membuat transistor menjadi tidak aktif, sebab transistor akan menerima tegangan bias negatif dari LDR.
Ketika transistor ini tidak aktif, resistensi antara kolektor dan emitor menjadi cukup tinggi, sehingga aliran arus listrik ke relay terputus dan relay tidak mendapatkan pasokan tegangan. Akan tetapi, saat intensitas cahaya yang diterima oleh LDR mulai menurun, hambatan pada LDR akan mulai meningkat.
Ketika ini terjadi, hambatan antara basis dan emitor transistor meningkat, memungkinkan tegangan bias positif dari sumber tegangan 12V untuk mengalir ke basis transistor.
Pengaturan tegangan bias pada transistor dilakukan sedemikian rupa sehingga transistor memasuki kondisi saturasi, dan resistensi antara kolektor dan emitor menjadi sangat rendah.
Dengan kondisi hambatan yang rendah pada jalur kolektor-emitor, relay akan menerima pasokan tegangan 12V dan menjadi aktif, yang berarti kontak relay akan tertutup.
Keadaan ini selanjutnya memungkinkan arus AC 220V untuk mengalir melalui relay dan akhirnya menyalakan lampu atau beban yang terhubung pada rangkaian tersebut.
Manfaat Keberadaan Dari Sensor LDR
Rangkaian sensor cahaya yang memanfaatkan LDR tidak hanya berfungsi efektif dalam mendeteksi intensitas cahaya, tetapi juga menyajikan sejumlah manfaat praktis bagi penggunanya.
Berikut adalah beberapa manfaat yang bisa diperoleh dari penggunaan rangkaian ini:
- Dapat membantu menghidupkan lampu taman secara otomatis. Ketika kondisi ruangan sudah mulai gelap, sensor akan mendeteksi dan menyalakan lampu taman.
- Rangkaian ini dapat digunakan pada lampu taman dan diaplikasikan dengan cara yang sama seperti lampu otomatis.
- Selain itu, rangkaian ini juga sering digunakan pada lampu jalan raya dengan menggunakan LDR untuk memicu transistor.
- Dengan rangkaian sensor cahaya LDR ini, pengguna dapat dengan mudah menghidupkan atau mematikan lampu secara otomatis.
Dengan demikian, memahami cara kerja dari rangkaian sensor cahaya 12 volt ini menjadi penting, sebab tidak hanya menambah pengetahuan kita tentang elektronika, tetapi juga memungkinkan kita untuk memanfaatkannya dalam berbagai aplikasi yang praktis dan bermanfaat dalam kehidupan sehari-hari.
Kesimpulan
Sebagai simpulan, Skema Rangkaian Sensor Cahaya 12V yang telah kita bahas ini adalah sebuah solusi teknologi yang cerdas dan efisien untuk memanfaatkan cahaya alami sebagai pendeteksi dalam sistem penerangan. Rangkaian ini, yang berpusat pada penggunaan LDR, memungkinkan kita untuk menciptakan sistem yang responsif terhadap perubahan intensitas cahaya sekitar, sehingga lampu dapat menyala dan mati secara otomatis sesuai kebutuhan.
Skema Rangkaian Sensor Cahaya 12V ini tidak hanya praktis, tetapi juga sangat fleksibel. Ia dapat diaplikasikan dalam berbagai skenario, mulai dari lampu taman rumah, lampu jalan umum, hingga penerangan pada area komersil. Penggunaan skema ini secara luas menunjukkan bagaimana inovasi sederhana dalam bidang elektronika dapat memberikan kontribusi signifikan dalam efisiensi energi dan kenyamanan kehidupan sehari-hari.
Dengan demikian, memahami dan menerapkan Skema Rangkaian Sensor Cahaya 12V ini tidak hanya menjadi projek elektronika yang menarik, tetapi juga sebuah langkah konkret menuju gaya hidup yang lebih hijau dan berkelanjutan. Semoga artikel dari bengkeltv.id ini memberikan wawasan yang berguna dan mendorong Kalian untuk bereksperimen lebih lanjut dengan proyek elektronika yang serupa.
