Bengkeltv.id – Panduan Lengkap Saluran Distribusi pada Sistem Tenaga Listrik. Ketika kita menyalakan lampu di rumah atau mesin di industri, mungkin kita jarang berpikir tentang bagaimana tenaga listrik sampai ke kita. Proses tersebut melibatkan serangkaian langkah yang kompleks, dimulai dari pembangkitan energi hingga akhirnya sampai ke rumah atau bisnis kita. Inti dari proses ini adalah saluran distribusi dalam sistem tenaga listrik.
Saluran distribusi merupakan bagian penting dalam sistem tenaga listrik. Tanpa saluran distribusi yang efisien dan hKalianl, aliran energi dari pembangkit listrik ke konsumen bisa terganggu, yang berdampak pada kehidupan sehari-hari dan aktivitas ekonomi. Oleh karena itu, pemahaman tentang saluran distribusi pada sistem tenaga listrik sangat penting.
Dalam artikel ini, kita akan membahas lebih jauh tentang saluran distribusi pada sistem tenaga listrik, bagaimana prosesnya, faktor-faktor yang mempengaruhinya, dan mengapa hal ini penting bagi kita semua. Mari kita mulai perjalanan ini dengan mengeksplorasi dasar-dasar dari saluran distribusi dan peran pentingnya dalam sistem tenaga listrik.
Gardu Induk (GI)

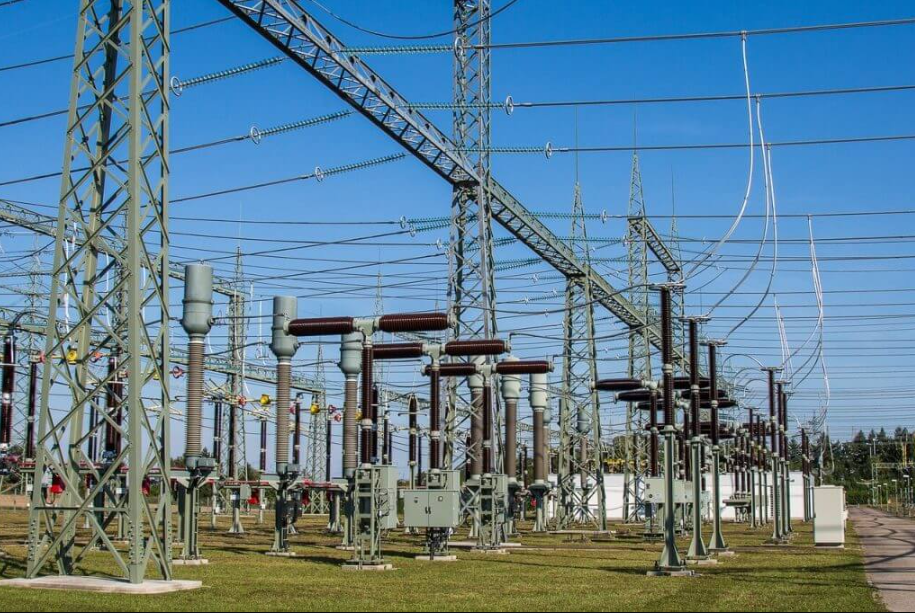

Gardu Induk adalah pusat transmisi yang dapat dibandingkan dengan stasiun atau terminal dalam transportasi listrik. Fungsinya utamanya adalah untuk mengubah tegangan. Beberapa fungsi penting dari Gardu Induk dalam jaringan distribusi meliputi:
- Transformasi Tegangan: Gardu Induk dapat menaikkan atau menurunkan tegangan. Sebagai contoh, tegangan yang dihasilkan oleh generator di pembangkitan dapat ditingkatkan menjadi tegangan ekstra tinggi. Sebaliknya, tegangan ekstra tinggi dapat diturunkan menjadi tegangan tinggi atau tegangan menengah.
- Pengaturan Aliran Daya: Gardu Induk mengatur aliran daya listrik dari satu saluran transmisi ke saluran transmisi lainnya, kemudian mendistribusikannya ke konsumen.
- Pengukuran, Pengawasan, dan Proteksi: Gardu Induk berfungsi sebagai pengukur, pengawas operasi, serta pengaman sistem tenaga listrik.
- Pengaturan Beban: Gardu Induk mengatur pelayanan beban ke gardu induk lainnya dan ke gardu distribusi.
- Transformasi Tegangan: Gardu Induk juga berfungsi sebagai tempat untuk menurunkan tegangan transmisi menjadi tegangan distribusi.
- Sarana Telekomunikasi: Gardu Induk juga berperan sebagai sarana telekomunikasi.
- Kompartemen utama yang terdapat di dalam Gardu Induk meliputi transformator, pemutus tenaga (PMT), pemisah (PMS), lightning arrester, trafo arus, relay proteksi, dan trafo pemakaian sendiri (PS).
Gardu Distribusi
Gardu distribusi merupakan bagian penting dalam saluran distribusi tenaga listrik yang berperan dalam menurunkan tegangan dari tegangan menengah menjadi tegangan rendah guna disalurkan dan digunakan oleh pelanggan. Di dalam gardu distribusi terdapat beberapa peralatan listrik seperti panel hubung bagi (PHB) TM, panel hubung bagi (PHB) TR, dan transformator distribusi (20 kV/380 V). Secara umum, gardu distribusi dapat dibagi menjadi beberapa jenis berdasarkan cara pemasangan konstruksi dan penggunaannya.
Berdasarkan cara pemasangannya, gardu distribusi dibagi menjadi gardu pasangan dalam (gardu beton/tembok) dan gardu pasangan luar (gardu portal/gardu cantol). Sementara itu, berdasarkan penggunaannya, terdapat gardu penggunaan umum (diperuntukkan bagi pelanggan listrik dengan tegangan rendah) dan gardu penggunaan khusus (digunakan oleh satu pelanggan listrik dengan tegangan menengah).
Gardu hubung
Jaringan distribusi tenaga listrik yang biasanya dialirkan melalui penyulang dari gardu induk ke gardu distribusi tidak jarang mengalami gangguan. Untuk mengatasi gangguan yang menyebabkan terputusnya pasokan listrik di gardu distribusi, dibangunlah gardu hubung yang berfungsi sebagai pengendali beban ketika terjadi gangguan listrik.
Gardu hubung, juga dikenal sebagai switching substation, berperan sebagai tempat melakukan manuver pengendalian beban listrik saat terjadi gangguan aliran listrik, pelaksanaan program pemeliharaan, atau bertujuan untuk menjaga kelancaran layanan listrik.
Gardu hubung dalam saluran distribusi terdiri dari rangkaian saklar beban (Load Break Switch / LBS) dan/atau pemutus tenaga terhubung paralel. Gardu hubung juga dapat dilengkapi dengan fasilitas pemutus tenaga pembatas beban pelanggan khusus pada tegangan menengah. Konstruksi gardu hubung mirip dengan gardu distribusi tipe beton. Di dalam ruang gardu hubung, dapat disediakan ruang terpisah untuk gardu distribusi dan ruang untuk fasilitas pengendalian jarak jauh.
Pusat pengatur saluran distribusi
Kegiatan operasi jaringan pada saluran distribusi di suatu Kawasan tertentu dikordinir oleh pusat pengatur distribusi. Pusat pengatur distribusi utamanya mengkoordinir operasi jaringan tegangan menengah. Sementara itu, untuk jaringan tegangan rendah termasuk sambungan rumah dan instalasi pelanggan, operasinya sebagian besar melibatkan penanganan gangguan yang dilakukan oleh dinas gangguan yang tersebar di berbagai tempat.
Mengingat jaringan distribusi memiliki jangkauan yang luas dan melibatkan banyak peralatan dibandingkan dengan jaringan transmisi, persoalan operasional utamanya adalah mengatasi gangguan. Oleh karena itu, pusat pengatur distribusi dibantu oleh dinas gangguan dan unit mobil yang bergerak untuk menangani gangguan dalam jaringan berdasarkan perintah dan petunjuk dari pusat pengatur distribusi.
Selain berfungsi untuk menangani gangguan, pusat pengatur pada saluran distribusi juga harus memperhatikan masalah operasional lain yang terjadi dalam sistem operasi, antara lain:
- Menganalisis gangguan yang terjadi dalam sistem.
- Mengkoordinir pekerjaan pemeliharaan dalam jaringan untuk mencegah terjadinya pemadaman aliran listrik bagi pelanggan.
- Mengamati dan menganalisis perkembangan beban pada setiap bagian jaringan distribusi untuk memberikan masukan yang tepat dalam perencanaan pengembangan jaringan distribusi.
- Mengamati dan menganalisis profil tegangan jaringan untuk memberikan saran perbaikan yang diperlukan.
- Mengamati dan menganalisis rugi-rugi yang terjadi dalam jaringan distribusi untuk mengambil langkah-langkah operasional guna mengurangi rugi-rugi tersebut, seperti melakukan manuver dalam jaringan.
- Semua aktivitas ini dilakukan oleh pusat pengatur distribusi demi menjaga kinerja dan keKalianlan jaringan distribusi listrik.
Konfigurasi jaringan primer pada Saluran Distribusi
Pengaturan awal jaringan utama dalam sebuah sistem distribusi jaringan memiliki pengaruh besar terhadap kualitas layanan yang diperoleh, terutama dalam hal keKalianlan pelayanan. Beberapa jenis jaringan utama yang umum digunakan meliputi pola radial, pola loop, pola grid, dan pola spindle.
Jaringan utama distribusi (tegangan menengah) serta jaringan distribusi kedua (tegangan rendah) umumnya beroperasi secara radial. Meskipun jaringan dengan sistem lingkaran (loop) dapat mengurangi kerugian dalam jaringan, namun diperlukan perlindungan sistem yang lebih canggih dan relatif mahal untuk jaringan distribusi.
Secara umum, kualitas saluran distribusi dalam sistem penyediaan dan distribusi tenaga listrik dinilai berdasarkan kontinuitas layanan, kualitas daya, perluasan dan penyebaran, fleksibilitas, kondisi dan lingkungan, serta pertimbangan ekonomi.
Kesimpulan
Sebagai rangkuman, saluran distribusi pada sistem tenaga listrik memainkan peran vital dalam meneruskan energi listrik dari pusat produksi menuju konsumen. Sistem ini harus selalu dikelola dan ditingkatkan untuk memastikan efisiensi dan keKalianlan dalam penyediaan tenaga listrik.
Memahami berbagai aspek dan karakteristik saluran distribusi dalam sistem tenaga listrik sangat penting, terutama dalam perencanaan dan pengembangan infrastruktur listrik yang lebih baik dan efisien. Dalam upaya tersebut, pengetahuan tentang saluran distribusi membantu dalam mengatasi tantangan yang dihadapi sektor ini dan merumuskan solusi yang efektif dan berkelanjutan.
Untuk kedepannya, perubahan dan inovasi dalam teknologi dan metode distribusi listrik akan terus berkembang, untuk mendukung penggunaan energi yang lebih ramah lingkungan dan berkelanjutan. Sehingga, menjamin kestabilan dan keberlanjutan sistem tenaga listrik menjadi tugas dan tanggung jawab kita bersama.
Terima kasih telah meluangkan waktu untuk membaca artikel dari bengkeltv.id ini, semoga informasi yang disampaikan dapat menambah wawasan dan pengetahuan Kalian mengenai saluran distribusi pada sistem tenaga listrik. Sampai jumpa di pembahasan berikutnya!
