Bengkeltv.id – Memahami Fungsi dan Perbaikan Pin Protek TV Sanyo IC La76818a. Pin Protek TV Sanyo IC LA76818A adalah salah satu komponen yang krusial dalam sistem proteksi TV Sanyo, terutama pada model-model yang menggunakan IC LA76818A sebagai pusat kendali. Pin protek ini didesain khusus untuk melindungi televisi dari kerusakan serius yang dapat terjadi akibat adanya masalah pada rangkaian elektronik, seperti kelebihan tegangan, arus berlebih, atau ketidakstabilan lainnya yang dapat menyebabkan kerusakan permanen pada komponen internal.
Dalam konteks proteksi, pin ini bekerja dengan cara mendeteksi kondisi tidak normal pada rangkaian dan kemudian mengaktifkan mekanisme perlindungan otomatis. Jika terdeteksi adanya anomali, pin protek akan mengirimkan sinyal yang menyebabkan TV memasuki mode proteksi, di mana perangkat akan secara otomatis memutus daya atau menghentikan operasinya untuk mencegah kerusakan lebih lanjut. Hal ini sangat penting untuk menjaga keKalianlan dan umur panjang TV, mengingat kerusakan pada komponen internal dapat berakibat pada biaya perbaikan yang tinggi atau bahkan membuat TV tidak dapat digunakan lagi.
Pada artikel ini, kita akan mengupas secara mendalam bagaimana pin protek pada IC LA76818A ini bekerja, termasuk bagaimana ia terhubung dengan komponen lain dalam rangkaian, serta peran pentingnya dalam menjaga stabilitas dan kinerja optimal TV Sanyo Kalian. Selain itu, kita juga akan membahas berbagai masalah umum yang dapat memicu aktivasi pin protek ini, serta solusi yang dapat dilakukan untuk mengatasi masalah tersebut. Dengan pemahaman yang lebih baik tentang fungsi dan cara kerja pin protek ini, Kalian akan lebih siap dalam menjaga dan merawat TV Sanyo Kalian agar tetap berfungsi dengan baik dalam jangka panjang.
JENIS-JENIS PROTEKSI
Proteksi dalam konteks elektronik dan listrik adalah metode untuk melindungi perangkat atau sistem dari kerusakan atau gangguan. Ada berbagai jenis proteksi yang digunakan untuk mencapai tujuan ini, masing-masing dengan fungsi dan aplikasi spesifiknya. Berikut adalah beberapa jenis proteksi yang umum:
1. Proteksi Tegangan Lebih Arus Besar (OverVoltage 1)
Jenis proteksi ini dirancang untuk melindungi perangkat dari bahaya petir atau lonjakan tegangan AC_IN. Proteksi terhadap petir biasanya melibatkan kabel yang menghubungkan GND tuner ke “titik tidak terhubung” di dekat konektor input AC_IN. Prinsip kerjanya adalah menggunakan kapasitor dengan tegangan maksimum yang tinggi.
Kabel ini dihubungkan ke jalur PCB yang disediakan untuk lintasan elektron atau tegangan menuju input listrik. Jika terjadi tegangan yang melebihi kapasitas, tegangan atau elektron tersebut akan dialirkan langsung ke jaringan listrik.
Untuk proteksi arus besar lainnya, digunakan proteksi tegangan AC_IN yang memanfaatkan komponen seperti zener tegangan AC (DIAC). Komponen ini memiliki tegangan kerja tertentu yang dapat dibaca dan diletakkan secara paralel terhadap AC_IN dan setelah sekring. Jika tegangan melebihi batas, komponen ini akan konslet secara otomatis, menyebabkan sekring putus. Komponen ini biasanya berbentuk mirip kapasitor tegangan tinggi dan berwarna biru muda.
2. Proteksi Tegangan Lebih Arus Kecil (OverVoltage 2)
Proteksi ini berfungsi untuk mendeteksi tegangan berlebih pada titik yang dipantau. Komponen utama yang digunakan umumnya adalah dioda zener, yang akan menghasilkan tegangan referensi jika dialiri arus secara terbalik. Berikut adalah penjelasan cara kerja proteksi ini:
Pada skema yang ditunjukkan, tegangan output (VOUT) dihasilkan dari selisih VIN – VZ, di mana VZ adalah tegangan kerja dari dioda zener. Rumus ini merupakan penyederhanaan dan tidak mempertimbangkan elemen R LOAD.
Dari rumus tersebut, dapat disimpulkan bahwa jika terdapat tegangan output (VO), berarti tegangan input telah melebihi tegangan yang ditetapkan (VZ). Dengan demikian, keberadaan tegangan output menunjukkan bahwa proteksi telah aktif.
3. Proteksi Tidak Ada Tegangan (NoVoltage)
Proteksi ini berbeda dari proteksi Over Voltage karena fokusnya adalah mendeteksi keberadaan tegangan pada suatu titik. Berikut adalah penjelasan cara kerjanya:
VIN adalah tegangan stabil, biasanya sebesar tegangan VCC dari IC program (5V atau 3.3V). Tegangan VIN melewati R_PULL_UP untuk menghasilkan tegangan VOUT. Sensor ini memiliki persyaratan utama bahwa VOUT tidak boleh melebihi V_DIPROTEK. R_LOAD adalah beban pada tegangan yang dipantau.
Cara kerja proteksi ini cukup sederhana: jika tidak ada tegangan pada titik yang dipantau, dioda akan mengalirkan arus dan VOUT akan menurun nilai akibat R_LOAD. Penurunan tegangan VOUT ini akan terdeteksi oleh sistem. Sebaliknya, jika ada tegangan pada titik yang dipantau, VOUT akan tetap stabil karena tegangan tersebut tidak melebihi kapasitas dioda (kecuali jika dioda proteksinya bocor atau rusak). Dengan kata lain, jika tidak ada tegangan yang terdeteksi, maka proteksi berfungsi dengan baik.
4. Proteksi Suhu Lebih (OverThermal)
Pada rangkaian TV modern, proteksi ini sudah terintegrasi dalam komponen aktif seperti STR-Wxxxx. Cara kerjanya sangat sederhana, yaitu dengan mendeteksi jika suhu operasi melebihi batas proteksi yang ditentukan.
5. Proteksi Emisi Sinar X (X-RayProtection)
Salah satu emisi yang tidak diinginkan dari tabung elektron adalah sinar-X. Secara alami, tabung elektron menghasilkan sinar-X pada tingkat tertentu yang dianggap aman. Namun, jika tegangan kerja tabung melebihi batas normalnya, jumlah emisi sinar-X yang dihasilkan juga akan meningkat dan menjadi berbahaya bagi pengguna.
Pada CRT modern, proteksi layar telah disertakan untuk mengurangi emisi sinar-X ini. Tidak hanya tegangan HV yang mempengaruhi tingkat emisi, tetapi juga tingkat kecerahan layar dapat mempengaruhi jumlah sinar-X yang dihasilkan.
Selain memasang protektor layar, tegangan HV yang digunakan untuk CRT juga harus dipantau. Karena sulit untuk memantau tegangan HV yang sangat tinggi pada TV 14 inci yang mencapai sekitar 20 kilovolt, digunakan kaki ABL dari TFB sebagai alternatif. Prinsip kerjanya adalah tegangan ABL selalu mengikuti tingkat kecerahan layar. Jika layar terang, CRT akan menarik lebih banyak elektron, sehingga tegangan ABL akan menurun. Sebaliknya, jika layar gelap, tegangan ABL akan meningkat. Yang dipantau adalah titik minimum tegangan ABL yang tidak boleh kurang dari level minimum yang ditentukan.
Selain tegangan ABL, proteksi sinar-X juga melibatkan proteksi OverVoltage yang memantau tegangan sekunder TFB, seperti tegangan Heater. Sensor yang dipasang pada titik arus katoda, seperti pin 5 IC RGB out (TDA6107) yang berfungsi sebagai sensor IK (arus katoda), juga dapat digunakan sebagai proteksi sinar-X. Prinsip kerjanya mirip dengan ABL tetapi dengan pengukuran terbalik; semakin terang layar, semakin tinggi tegangannya.
6. Proteksi Sinkronisasi
Jika tidak ada sinyal video, perangkat TV akan secara otomatis menampilkan sinyal SandCastle (gambar semut/pasir). Frekuensi free running (horizontal dan vertikal) diatur pada nilai tertentu, tergantung pada model dan jenis IC yang digunakan. Namun, jika ada sinyal video, pemisah sinkronisasi (sync separator) akan menyesuaikan frekuensi-frekuensi tersebut sesuai dengan sinyal sinkronisasi dari video.
Jika penyinkronan gagal, sistem akan secara otomatis melakukan proteksi. Sinkronisasi vertikal memerlukan pulsa vertikal out, sementara sinkronisasi horizontal memerlukan sinyal AFC dari TFB. Tujuan dari sinkronisasi ini adalah untuk mengunci frekuensi osilator free running berdasarkan sinyal video yang masuk. Proteksi sinkronisasi umumnya sudah terintegrasi dalam IC jungle atau osilator.
Titik Dari TV Sanyo Protek Dynamic
Perlu dicatat bahwa TV Sanyo memiliki skematik yang berbeda dibandingkan dengan merek TV lain yang ada di pasaran. Beberapa perbedaan utama adalah sebagai berikut:
- Kompleksitas Skematik:

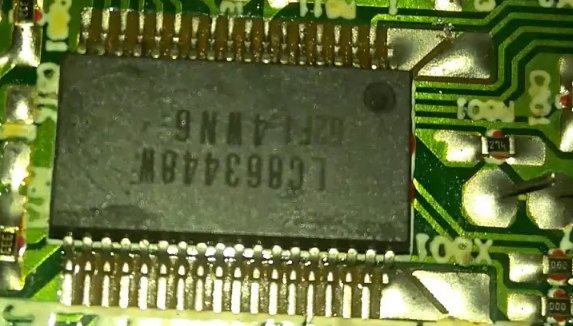

TV Sanyo, terutama pada seri Sanyo Dynamics, memiliki skematik yang lebih kompleks. TV ini menggunakan dua IC, yaitu IC croma LA76818A dan IC program LC863440. - Tegangan B+ Flyback:
TV Sanyo menggunakan tegangan B+ flyback yang lebih tinggi dibandingkan dengan TV lainnya. Sementara banyak TV menggunakan tegangan sekitar 115 volt, TV Sanyo dapat menggunakan tegangan hingga 130 volt. - Titik Proteksi:
Titik proteksi pada TV Sanyo terletak di bagian sensor, sehingga memerlukan kejelian untuk menemukannya. Jika titik proteksi tidak ditemukan, menentukan titik kerusakan akan menjadi sulit dan dapat menyulitkan proses perbaikan. - Penggunaan Multitester Digital:
Untuk menemukan titik kerusakan pada TV Sanyo, penggunaan multitester digital lebih efektif dibandingkan multitester analog karena kemampuan akurat dalam mendeteksi titik proteksi. - Mengetahui Pin Proteksi:
Dalam memperbaiki TV protek, penting untuk mengetahui pin proteksi pada IC program. Tanpa informasi ini, proses perbaikan akan menjadi sulit dan tidak efektif. Oleh karena itu, memahami pin proteksi adalah langkah penting sebelum melakukan perbaikan pada TV Sanyo.
Pin Protek Tv Sanyo IC La76818a dan Dynamic Series
Salah satu cara untuk memperbaiki TV Sanyo Dynamic Series adalah dengan memahami pin IC-nya terlebih dahulu. TV Sanyo memiliki dua pin khusus yang digunakan untuk perbaikan jika terjadi kerusakan. Berikut beberapa fakta mengenai pin proteksi pada TV Sanyo:
- Lokasi Sensor:
Sensor terletak pada beberapa titik yang berbeda, sehingga sistem kerja dapat berbeda tergantung pada jenis chasis. Meskipun demikian, semua sensor akan mengirimkan sinyal ke master proteksi yang sama. - Tegangan B+:
TV Sanyo 14 inci menggunakan tegangan B+ sebesar 130 volt yang tidak berasal dari flyback, sehingga tegangan normalnya lebih tinggi dibandingkan dengan TV pada umumnya. - Lokasi Sensor Proteksi:
Sensor proteksi biasanya terdapat di beberapa titik, termasuk out regulator, out vertikal, output X-RAY, output heater, serta output 180 volt D489. - Kerumitan Perbaikan:
Mengatasi masalah TV protek pada TV Sanyo bisa menjadi rumit dan membingungkan. Oleh karena itu, penting untuk mempelajari dengan baik dan memahami skematiknya agar tidak kesulitan dalam menangani media elektronik ini.
Penutup
Sebagai penutup, memahami pin protek TV Sanyo IC LA76818A sangat penting untuk perbaikan dan pemeliharaan TV Sanyo Dynamic Series. Dengan mengetahui lokasi dan fungsi pin protek ini, Kalian dapat mengidentifikasi dan menangani masalah secara lebih efektif, serta mengurangi risiko kerusakan lebih lanjut pada perangkat.
Pastikan untuk mempelajari skematik TV Kalian dengan seksama dan menggunakan alat yang tepat untuk mempermudah proses perbaikan. Dengan pendekatan yang tepat, Kalian dapat memastikan TV Sanyo Kalian berfungsi dengan baik dan bertahan lama. Demikian ulasan dari bengkeltv.id mengenai Pin Protek TV Sanyo IC La76818a. Semoga bermanfaat untuk Kalian.
