Bengkeltv.id – Persamaan MOSFET 7N65C dan Spesifikasi Lengkapnya. Persamaan MOSFET 7N65C adalah salah satu aspek kunci dalam dunia teknologi semikonduktor modern. MOSFET, singkatan dari Metal-Oxide-Semiconductor Field-Effect Transistor, adalah jenis transistor yang memiliki peran vital dalam sirkuit elektronik saat ini. MOSFET 7N65C adalah model spesifik dari MOSFET yang memiliki karakteristik dan spesifikasi tertentu.
Dengan menggunakan Persamaan MOSFET 7N65C, para insinyur dan perancang sirkuit dapat memprediksi perilaku dan kinerja MOSFET ini dalam berbagai aplikasi. Persamaan tersebut merangkum hubungan matematis antara tegangan, arus, dan parameter lainnya yang terlibat dalam operasi MOSFET 7N65C.
Memahami persamaan ini secara mendalam memungkinkan pengoptimalan desain sirkuit elektronik, penghematan energi, dan peningkatan efisiensi. Dengan demikian, Persamaan MOSFET 7N65C menjadi fondasi untuk inovasi dan kemajuan dalam berbagai bidang, mulai dari elektronika daya hingga kendaraan listrik dan peralatan elektronik lainnya.
Mengenai MOSFET 7N65C

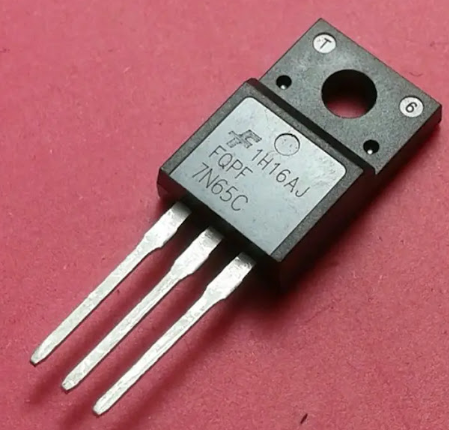

MOSFET F7N65C adalah sebuah transistor MOSFET N-Channel mode peningkatan yang dibuat menggunakan teknologi DMOS, pita planar, yang menjadi ciri khas dari Fairchild.
Teknologi ini dirancang secara khusus untuk mengurangi hambatan saat dalam keadaan ON, memberikan kinerja beralih yang sangat baik, dan juga mampu menahan pulsa energi yang tinggi dalam mode avalanche dan saat komutasi.
Perangkat ini sangat cocok untuk aplikasi pengalihan daya yang efisien, koreksi faktor daya aktif, dan balast lampu elektronik yang menggunakan topologi setengah jembatan.
Dengan spesifikasi dan kemampuannya yang luar biasa, MOSFET F7N65C menjadi sangat berguna dalam berbagai aplikasi elektronik.
Kelebihan MOSFET 7N65C
MOSFET F7N65C memiliki sejumlah keunggulan yang membuatnya menonjol untuk digunakan dalam beragam aplikasi. Berikut adalah beberapa keunggulan yang dimiliki oleh MOSFET F7N65C:
- Kinerja switching yang unggul:
Dengan memanfaatkan teknologi DMOS dan pita planar, MOSFET F7N65C mampu memberikan kinerja switching yang tinggi. Hal ini sangat penting dalam aplikasi yang memerlukan efisiensi dan kecepatan tinggi. - Hambatan saat ON yang rendah:
Salah satu keunggulan teknologi DMOS dan pita planar pada MOSFET F7N65C adalah kemampuannya untuk mengurangi hambatan saat ON. Dengan demikian, MOSFET ini dapat beroperasi dengan lebih efisien dan mengurangi kerugian energi. - Ketahanan terhadap pulsa energi tinggi:
MOSFET F7N65C dapat menahan pulsa energi tinggi pada mode avalanche dan komutasi. Hal ini menjadikannya pilihan yang ideal untuk aplikasi yang memerlukan ketahanan terhadap gangguan atau lonjakan tegangan. - Cocok untuk berbagai aplikasi:
MOSFET F7N65C sangat fleksibel dan dapat digunakan dalam berbagai aplikasi, mulai dari sumber daya mode switching yang efisien, koreksi faktor daya aktif, hingga ballas lampu elektronik yang berbasis topologi setengah jembatan. - Kemasan yang kompak:
MOSFET F7N65C hadir dalam kemasan TO220F, yang memberikan solusi kompak untuk mengurangi ukuran perangkat elektronik dan meningkatkan kepadatan komponen.
Spesifikasi MOSFET 7N65C
Sebelum kita memahami Persamaan MOSFET 7N65C, mari kita telusuri lebih dalam mengenai spesifikasi komponen ini. Berikut adalah beberapa spesifikasi kunci dari MOSFET 7N65C:
- Tipe MOSFET:
N-Channel. Jenis ini menKaliankan bahwa muatan mayoritas dari MOSFET ini adalah elektron. - Tipe kemasan:
TO220F. Ini merujuk pada jenis paket fisik transistor. TO220F adalah format yang umum dan sering digunakan karena kemudahannya dalam penanganan dan pemasangan. - Daya dissipasi maksimum (Pd):
52 W. Ini menunjukkan seberapa banyak daya maksimum yang bisa hilang dalam bentuk panas tanpa merusak komponen. - Tegangan drain-source maksimum |Vds|:
650 V. Ini adalah tegangan maksimum yang dapat ditoleransi antara drain dan source. - Tegangan gate-source maksimum |Vgs|:
30 V. Ini menunjukkan tegangan maksimum yang dapat diterapkan antara gate dan source. - Tegangan ambang gate-source maksimum |Vgs(th)|:
4 V. Ini adalah tegangan gate-source minimum di mana MOSFET mulai menghantar arus. - Arus drain maksimum |Id|:
7 A. Ini adalah arus maksimum yang bisa mengalir melalui drain. - Suhu persimpangan maksimum (Tj):
150 °C. Ini adalah suhu maksimum di mana persimpangan transistor dapat beroperasi tanpa mengalami kerusakan.
Dari spesifikasi di atas, kita dapat menyimpulkan bahwa MOSFET F7N65C memiliki atribut yang sangat baik untuk digunakan dalam berbagai aplikasi elektronik. Dari daya dissipasi tinggi hingga tegangan drain-source yang besar, MOSFET ini menawarkan beragam fitur yang menjadikannya pilihan yang Kalianl dan efisien untuk berbagai sistem dan sirkuit elektronik.
Persamaan MOSFET 7N65C
Untuk mempermudah dalam mencari alternatif atau pengganti MOSFET 7N65C, berikut adalah daftar MOSFET yang serupa:
- 2SK2328
- 2SK3496-01MR
- 2SK3673-01MR
- 2SK3677-01MR
- 7N65
- 7N65A
- 7N65K
- 7N65Z
- 7N70
- 7N80
- 8N65
- 8N65KG-TA3-T
- 8N65KL-TA3-T
- 8N70
- 8N80
- 8N90
- 9N65
- 9N70
- 9N80
- 9N90
- 10N65
- 10N65A
- 10N65K
- 11N90
- 12N65A
- 12N70
- 15N65
Dengan memiliki opsi MOSFET yang telah disebutkan di atas, kita dapat mencari komponen yang cocok dengan kebutuhan kita sebagai alternatif atau pengganti MOSFET 7N65C.
Cara Cek Transistor 7N65C
Setelah membeli komponen transistor 7N65C untuk memperbaiki televisi Polytron, langkah berikutnya adalah melakukan pemeriksaan terhadap transistor tersebut.
Pemeriksaan ini mencakup pengukuran dioda dengan memeriksa MOSFET-nya. Selain memeriksa transistor 7N65C, lakukan juga pemeriksaan pada transistor pendukung seperti A1515 dan C1815.
Setelah mengetahui Persamaan MOSFET 7N65C, berikut adalah cara sederhana untuk memeriksa transistor 7N65C menggunakan multimeter analog:
- Siapkan alat multimeter analog untuk memeriksa transistor 7N65C.
- Setel multimeter analog untuk pengukuran ohm meter x10Ω.
- Letakkan probe tester berwarna merah pada pin Gate dan probe tester berwarna hitam pada pin Drain di MOSFET.
- Penempatan probe seperti ini bertujuan untuk mengeluarkan kapasitansi di dalam MOSFET.
- Selanjutnya, pindahkan probe tester merah ke pin Source, sementara probe tester hitam tetap ditempelkan pada pin Drain.
- Sentuh pin Gate dan pin Drain bersamaan dengan menggunakan ujung jari Kalian.
- Jarum pada multimeter analog seharusnya bergerak menuju posisi tengah indikator meter.
- Periksa apakah jarum multimeter analog terus bergerak ke posisi tengah indikator meter ketika Kalian melepaskan probe tester merah dari pin Source dan kemudian menempelkannya kembali.
- Lepaskan probe merah dari pin Source dan tempelkan pada pin Gate untuk mengeluarkan kapasitansi MOSFET.
- Kemudian, tempelkan kembali probe merah ke pin Source dan probe hitam tetap pada pin Drain. Jika jarum indikator tidak bergerak, maka proses pengosongan MOSFET telah berhasil.
Penutup
Dalam artikel dari bengkeltv.id ini, kita telah menjelajahi secara mendalam tentang Persamaan MOSFET 7N65C. Dari karakteristiknya hingga aplikasi praktisnya, MOSFET ini menawarkan potensi yang luar biasa dalam berbagai bidang, mulai dari elektronik hingga industri.
Dengan pemahaman yang kuat tentang bagaimana MOSFET ini bekerja dan bagaimana mengintegrasikannya dalam desain, kita dapat mengoptimalkan kinerja sistem elektronik dan menghadapi tantangan teknologi masa depan dengan keyakinan. Semoga artikel ini telah memberikan wawasan yang berharga dan menginspirasi Kalian untuk lebih jauh menjelajahi dunia Persamaan MOSFET 7N65C. Terima kasih telah membaca!
