Bengkeltv.id – Persamaan IC TDA 2003 : Ulasan Secara Lengkap!!. IC atau Integrated Circuit adalah sebuah komponen elektronika aktif yang sulit diperbaiki jika mengalami kerusakan. Oleh karena itu, ketika IC mengalami kerusakan, umumnya orang akan menggantinya dengan IC baru.
Namun, kendala seringkali muncul ketika mencari pengganti IC yang rusak. Terkadang, IC yang diinginkan sudah tidak tersedia karena sudah tidak diproduksi lagi atau stoknya yang terbatas di toko elektronik.
Jika situasi tersebut terjadi, solusi terbaiknya adalah dengan mencari persamaan IC serupa. Meskipun berbeda jenis, namun untuk fungsinya tetap sama. Meskipun terdapat sedikit perbedaan, hal tersebut tidak akan menimbulkan masalah.
Banyak orang yang ingin mengetahui persamaan IC TDA 2003 atau IC suara yang sering digunakan pada rangkaian power amplifier. Informasi lengkap tentang persamaan dan datasheet IC TDA 2003 dapat ditemukan dalam ulasan berikut ini.
Datasheet IC TDA 2003
Jika kalian mengganti IC TDA 2003 yang rusak dengan persamaan IC lain, sebaiknya kalian memperhatikan dan memahami datasheet dari IC TDA tersebut. Hal ini penting untuk mencegah kerusakan pada komponen lain yang berada di sekitar IC tersebut.
Dalam hal ini, datasheet IC TDA 2003 akan menjadi panduan bagi kalian dalam memasang atau mengganti IC dengan benar. Berikut ini adalah datasheet lengkap IC TDA 2003 dan informasi mengenai pin pada IC TDA 2003.
Deskripsi
IC TDA 2003 memiliki konfigurasi pin yang sama dengan TDA 2002, namun telah ditingkatkan kinerjanya. Fitur tambahan dari TDA 2002 seperti jumlah komponen eksternal yang rendah, kemudahan perakitan, penghematan biaya, dan penghematan ruang tetap dipertahankan.
IC ini memiliki kemampuan arus keluaran tinggi hingga 3,5A dengan distorsi silang dan harmonik yang sangat rendah. Selain itu, pengoperasiannya sangat aman karena dilengkapi dengan perlindungan terhadap hubungan singkat DC dan AC antara semua pin dan ground, jangkauan termal, lonjakan tegangan dump beban hingga 40V, serta tanah terbuka.
Absolute Maximum Rating
Absolut Maximum Rating atau peringkat maksimum mutlak adalah nilai batas yang tidak boleh dilanggar, bahkan dalam waktu yang singkat. Paparan terhadap kondisi di luar peringkat ini dapat mempengaruhi masa pakai dan kekalian lan perangkat.
Oleh karena itu, penting untuk mematuhi peringkat maksimum mutlak untuk menjaga kinerja perangkat dan mencegah kerusakan yang tidak diinginkan.
| Symbol | Parameter | Value | Unit |
|---|---|---|---|
| Vs | Peak supply voltage (50ms) | 40 | V |
| Vs | DC supply voltage | 28 | V |
| Vs | Operating supply voltage | 18 | V |
| Io | Output peak current (repetitive) | 3.5 | A |
| Io | Output peak current (non repetitive) | 4.5 | A |
| Plot | Power dissipation at Tcase = 90°C | 20 | V |
| Tstg, Tj | Storage and junction temeperature | -40 s.d 150 | °C |
Test Circuit
Berikut adalah gambar test circuit dari IC TDA 2003 yang dapat kalian pelajari.
Data PIN IC TDA 2003
Jika ingin mengganti IC 2003 dengan persamaan IC lainnya, penting untuk memahami data pin-nya terlebih dahulu. Setiap pin pada IC TDA 2003 harus dipahami dengan baik agar pemasangan tidak salah tempat dan mengurangi kinerja IC tersebut.
Pemasangan IC harus dilakukan dengan benar, sesuai dengan tata letak setiap kaki. Oleh karena itu, sangat penting untuk memperhatikan data pin pada IC TDA 2003 agar pemasangan dapat dilakukan dengan benar dan tidak merusak perangkat.
Keterangan :
- In +
- In +
- Ground (GND)
- Out
- VCC 14V
Skema Diagram IC TDA 2003
Selain data pin, penting juga untuk memahami skema IC TDA 2003 dengan jelas. Oleh karena itu, kami menyediakan gambar diagram skema IC TDA 2003 yang dapat dipelajari.
Karakteristik IC TDA 2003
| Symbol | Parameter | Test Condition | Min. | Type | Max. | Unit | |
|---|---|---|---|---|---|---|---|
| DC CHARACTERISTICS (Refer to DC test circuit) | |||||||
| Vs | Supply voltage | 8 | 18 | v | |||
| Vo | Quiescent output voltage (pin 4) | 6.1 | 6.9 | 7.7 | v | ||
| Io | Queiscent drain current (pin 5) | 44 | 50 | mA | |||
AC CHARACTERISTICS (Refer to AC test circuit, Gv = 40 dB)
| Po | Output power | d = 10% | |||||
|---|---|---|---|---|---|---|---|
| f = 1 kHz | RL = 4Ჲ | 5.5 | 6 | W | |||
| RL = 2Ჲ | 9 | 10 | W | ||||
| RL = 3,2Ჲ | 7.5 | W | |||||
| RL = 1,6Ჲ | 12 | W | |||||
| Vi(rms) | Input saturation voltage | 300 | mV | ||||
| Vi | Input sensitivity | f = 1 kHz | |||||
| Po = 0,5W | RL = 4Ჲ | 14 | mV | ||||
| Po = 6W | RL = 4Ჲ | 55 | mV | ||||
| Po = 0,5W | RL = 2Ჲ | 10 | mV | ||||
| Po = 10W | |||||||
| RL = 2Ჲ | 50 | mV | |||||
ELECTRICAL CHARACTERISTICS (continued)
| B | Frequency response (-3 dB) | Po = 1W | 40 to 15.000 | Hz | |||
|---|---|---|---|---|---|---|---|
| RL = 4Ჲ | |||||||
| d | Distortion | f = 1 kHz | |||||
| Po = 0,05 to 4,5W RL = 4Ჲ | 0.15 | % | |||||
| Po = 0,05 to 7,5W RL = 2Ჲ | % | ||||||
| 0.15 | |||||||
| Ri | Input resistance (pin 1) | f = 1 kHz | 70 | 150 | kᲲ | ||
| Gv | Voltage gain (open loop) | f = 1 kHz | 80 | dB | |||
| f = 10 kHz | 60 | dB | |||||
| Gv | Voltage gain (closed loop) | f = 1 kHz | 39.299999999999997 | 40 | 40.299999999999997 | dB | |
| RL = 4Ჲ | |||||||
| eN | Input noise voltage (0) | 1 | 5 | μV | |||
| iN | Input noise current (0) | 60 | 200 | pA | |||
| η | Efficiency | f = 1 kHz | |||||
| Po = 6W RL = 4Ჲ | 69 | % | |||||
| Po = 10W RL = 2Ჲ | |||||||
| 65 | % | ||||||
| SVR | Supply voltage rejection | f = 100 Hz | |||||
| Vripple = 0.5V | |||||||
| Rg = 10kΩ RL = 4Ჲ | 30 | 36 | dB | ||||
Persamaan IC TDA 2003
Setelah memahami dan mempelajari IC TDA 2003, langkah selanjutnya adalah mencari tipe IC yang cocok sebagai penggantinya. Persamaan IC TDA 2003 yang baik harus memiliki spesifikasi yang sama persis dengan IC TDA 2003 yang rusak.
Jika sulit menemukan IC TDA 2003 di toko elektronik offline atau online, maka mengganti dengan persamaan tipe lain bisa menjadi solusi terbaik. Salah satu persamaan IC TDA 2003 yang cukup mudah ditemukan adalah persamaan IC NE5532.
Meskipun tidak banyak, persamaan IC ini masih banyak dijual di toko-toko elektronik. Namun, jika ingin mencari persamaan IC yang lebih baik dan cocok sebagai pengganti IC TDA 2003, berikut beberapa rekomendasinya.
- TDA 2040 (22 W)
- TDA 2050 (35 W)
- TDA 2003 (10 W)

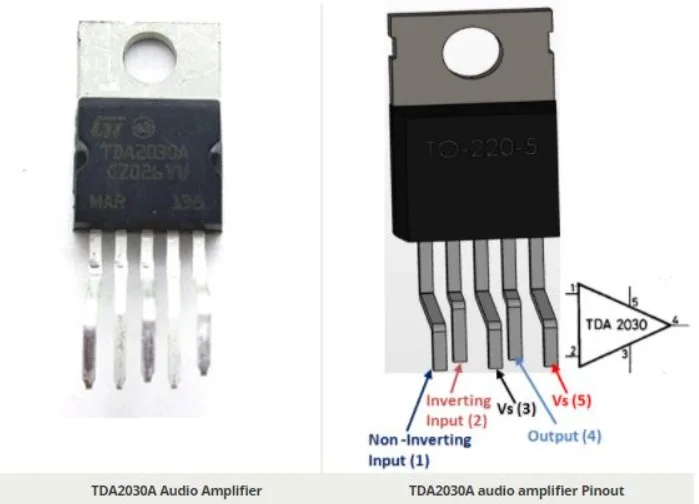

- TDA 2030 (14 W)
- TDA 2002 (8 W)
Itulah beberapa persamaan IC TDA 2003 yang cocok dijadikan sebagai pengganti. Persamaan IC tersebut dapat dengan mudah ditemukan di berbagai toko elektronik, baik itu toko offline maupun online.
Harga IC TDA 2003 sendiri tergolong terjangkau, dengan kisaran harga sekitar Rp. 5.000 – Rp. 10.000 di toko elektronik offline maupun toko online terpercaya.
Kelebihan IC TDA 2003
Selain mengetahui datasheet dan persamaan IC, penting juga untuk mengetahui beberapa kelebihan dari IC TDA 2003. Berikut adalah beberapa kelebihan dari IC TDA 2003:
- Dilengkapi dengan sistem proteksi thermal yang dapat menghindari IC TDA 2003 dari kerusakan akibat suhu yang terlalu panas. Suhu maksimal IC TDA 2003 adalah 150°C.
- IC TDA 2003 memiliki arus output yang tinggi dan sangat rendah cacat crosover dan harmonik, sehingga dapat menghasilkan kualitas audio terbaik.
- IC TDA 2003 dilengkapi dengan sistem perlindungan hubungan singkat asli yang dipatenkan, yang dapat membatasi daya hilang secara otomatis untuk menjaga titik kerja output tetap aman. Dengan kata lain, IC TDA 2003 tidak mudah rusak meskipun jalur output konslet.
Penutup
Demikianlah ulasan dari bengkeltv.id mengenai persamaan IC TDA 2003. Dalam artikel ini, telah dijelaskan tentang persamaan IC yang dapat digunakan sebagai alternatif pengganti TDA 2003, serta penjelasan mengenai spesifikasi dan karakteristik IC tersebut. Semoga informasi yang telah disajikan dapat bermanfaat bagi pembaca. Terima kasih telah membaca artikel ini.
