Bengkeltv.id – Menggali Perbedaan Listrik Fasa Netral dan Ground. Dalam dunia listrik, dua konsep penting yang seringkali membingungkan adalah listrik fasa netral dan ground. Meskipun keduanya terkait dengan penyediaan energi listrik, keduanya memiliki fungsi dan karakteristik yang berbeda yang penting untuk dipahami.
Listrik fasa netral dan ground masing-masing memegang peran krusial dalam sistem kelistrikan modern, namun seringkali bisa membingungkan bagi banyak orang. Dalam artikel ini, kami akan mengurai esensi dari kedua konsep tersebut, serta menyoroti perbedaan kunci antara keduanya. Dengan memahami perbedaan tersebut, Kalian akan memiliki pemahaman yang lebih baik tentang bagaimana listrik bekerja dan bagaimana mengelolanya dengan aman dan efisien. Mari kita mulai dengan merinci masing-masing konsep secara terpisah sebelum membandingkannya secara langsung.

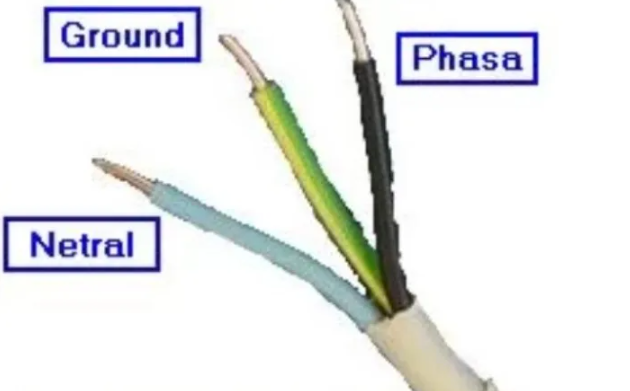

Apa itu Fasa Netral dan Ground ?
Sebelum kita membahas Perbedaan Listrik Fasa Netral dan Ground, mari kita pahami terlebih dahulu pengertian dari fasa, netral, dan ground/arde yang merupakan istilah yang sering digunakan dalam instalasi listrik rumah.
Ketiga jenis kabel ini biasanya diletakkan bersamaan dalam instalasi, kecuali ground yang hanya diletakkan bersama instalasi stop kontak.
Karena ketiganya harus berjalan bersama dan menuju komponen yang sama, penting bagi kita sebagai pemasang kabel untuk dapat membedakan fasa, netral, dan ground karena masing-masing memiliki fungsi yang berbeda.
Jika terjadi kesalahan penyambungan antara kabel fasa, netral, dan ground dalam instalasi, besar kemungkinan instalasi tidak akan berfungsi dengan baik, dan dalam kasus yang lebih buruk, dapat menyebabkan korsleting.
Memahami perbedaan antara Fasa, Netral, dan Ground dalam instalasi listrik merupakan hal yang sangat penting. Berikut ini adalah penjelasan yang lebih rinci:
1. Fasa
Fasa adalah jalur kabel yang membawa arus listrik dari sumber, seperti PLN, menuju perangkat listrik. Berbeda dengan netral dan ground, fasa merupakan kabel yang memiliki tegangan. Kalian dapat mengidentifikasi kabel fasa dengan menggunakan testpen.
Jika Kalian mengukur kabel fasa dengan testpen, ujung testpen akan menyala, menunjukkan adanya aliran listrik.
Dalam pemasangan instalasi listrik, penting untuk memperhatikan warna kabel yang sesuai dengan stKalianr. Menurut Peraturan Umum Instalasi Listrik (PUIL) 2011, warna kabel fasa adalah hitam untuk L1, coklat untuk L2, dan abu-abu untuk L3.
Warna-warna ini umumnya digunakan dalam sistem tiga fasa yang banyak diterapkan di industri. Namun, untuk keperluan rumah tangga yang biasanya hanya menggunakan satu fasa, PLN akan menyediakan salah satu dari tiga fasa tersebut.
2. Netral
Netral adalah kabel yang berperan sebagai jalur pengembalian arus listrik dari perangkat listrik kembali ke sumber. Berbeda dengan fasa, netral tidak memiliki tegangan. Kalian dapat mengidentifikasi netral dengan tidak ada cahaya atau tidak ada api yang muncul ketika diuji dengan testpen.
Menurut PUIL 2011, warna kabel netral adalah biru. Pemilihan warna ini dilakukan untuk mempermudah identifikasi dan mencegah kesalahan dalam pemasangan instalasi listrik.
3. Grounding
Grounding, atau pentanahan, adalah proses menghubungkan secara langsung dengan permukaan bumi. Kabel grounding berperan dalam melindungi perangkat listrik dan penggunanya dari lonjakan tegangan atau kebocoran listrik. Sama seperti netral, grounding tidak memiliki tegangan.
Menurut PUIL 2011, warna kabel grounding adalah hijau-kuning. Hal ini penting untuk membedakannya dari kabel lain dan memastikan bahwa grounding telah dipasang dengan benar.
Oleh karena itu, adalah penting untuk memahami perbedaan antara fasa, netral, dan ground agar dapat memasang dan mengoperasikan instalasi listrik dengan aman dan tepat.
Selalu pastikan bahwa kabel listrik dipasang dengan benar dan sesuai dengan stKalianr yang telah ditetapkan.
Simbol Fasa, Netral & Ground pada Gambar Diagram Satu Garis
Berdasarkan PUIL 2011, simbol untuk Fasa, Netra, dan Ground dalam diagram satu garis adalah:
Dalam buku pemasangan listrik, Kalian tidak akan menemukan kabel dengan warna hitam, biru, dan hijau-kuning. Yang akan Kalian temui adalah simbol berupa potongan garis seperti yang terlihat pada gambar di atas.
Perbedaan Kabel Instalasi Listrik (Fasa, Netral, Arde) Saat Hendak Memasang Instalasi Listrik
Di bawah ini terdapat beberapa cara untuk membedakan kabel-kabel dalam instalasi listrik rumah atau bangunan sebelum melakukan pemasangan listrik:
1. Pembedaan Berdasarkan Warna Kabel
Cara pertama adalah membedakan kabel berdasarkan warnanya. Berikut adalah stKalianr pemilihan warna kabel yang tepat:
- Kabel Fasa: menggunakan kabel dengan warna Merah, Hitam, Coklat, Abu-abu, atau warna selain Biru, Hijau, atau Kuning-Hijau.
- Kabel Netral: menggunakan kabel dengan warna Biru.
- Kabel Arde: menggunakan kabel dengan warna Kuning-Hijau.
Pembedaan warna kabel di atas mengikuti stKalianr terbaru. Namun, masih banyak yang menggunakan stKalianr pemilihan warna yang lama. Berikut adalah pembedaan warna kabel-kabel tersebut menurut stKalianr lama:
- Kabel Fasa: menggunakan kabel dengan warna Merah, Kuning, atau Biru.
- Kabel Netral: menggunakan kabel dengan warna Hitam.
- Kabel Arde: menggunakan kabel dengan warna Kuning-Hijau.
2. Pembedaan Berdasarkan Ukuran Kabel
Dalam instalasi listrik rumah atau bangunan, kabel fasa dan kabel netral dapat dibedakan berdasarkan ukurannya. Kabel fasa umumnya memiliki ukuran yang lebih besar daripada kabel netral. Sementara itu, kabel arde memiliki ukuran yang sama dengan kabel fasa, namun memiliki dua warna, yaitu hijau dan kuning, yang membedakannya dari kabel fasa.
3. Memberi Garis atau Jepitan pada Ujung Kabel
Metode terakhir adalah memberikan garis atau menjepit ujung kabel sedikit menggunakan tang. Biasanya, teknisi melakukannya jika kabel tidak dapat dibedakan berdasarkan ukuran atau warnanya. Berikut adalah perbedaan jumlah garis atau jepitan yang diberikan pada masing-masing kabel:
- Kabel Netral: Tidak ada garis/jepitan.
- Kabel Fase: Satu garis/jepitan.
- Kabel Fase ke Lampu: Dua garis/jepitan, dan seterusnya.
Meskipun kabel memiliki warna yang berbeda, metode ini tetap penting dilakukan. Hal ini bertujuan untuk membedakan ujung dan pangkal kabel saat dimasukkan ke dalam pipa-pipa.
Perbedaan Kabel Instalasi Listrik (Fasa, Netral, Arde) Saat Sudah Terpasang Instalasi Listrik
Dalam konteks Perbedaan Listrik Fasa Netral dan Ground, berikut adalah beberapa cara untuk membedakan kabel instalasi listrik rumah atau bangunan setelah instalasi listrik dilakukan:
1. Melihat Warna Kabel
Dalam instalasi listrik yang telah dipasang, kita tidak akan mengalami kesulitan dalam membedakan kabel-kabelnya karena kita dapat melihat warna-warna kabel yang sudah dijelaskan sebelumnya.
2. Menggunakan Testpen
Berikut ini adalah langkah-langkah mudah untuk membedakan kabel menggunakan testpen:
- Pastikan MCB utama dalam posisi menyala.
- Testpen akan menyala jika digunakan pada kabel fasa.
- Testpen tidak akan menyala jika digunakan pada kabel netral.
- Testpen juga tidak akan menyala jika digunakan pada kabel arde.
Kadang-kadang, kabel netral dan kabel arde tidak menunjukkan respons saat diuji menggunakan testpen. Untuk membedakannya, Kalian dapat menggunakan cara berikut:
- Telusuri pangkal kabel.
- Kabel netral berasal dari sumber listrik (PLN atau Genset).
- Kabel arde adalah jalur terpisah yang tidak berasal dari sumber listrik (PLN atau Genset). Pangkal kabel arde terhubung dengan tanah, dan ujungnya terpasang ke terminal arde pada setiap stopkontak.
Selain itu, ada cara lain menggunakan alat pengukur multi tester (AVO meter) dengan langkah-langkah sebagai berikut:
Gunakan multi tester dan atur pengukurannya pada x 1 Ohm (hambatan). Satu ujung probe dihubungkan ke ujung kabel, dan probe lainnya dihubungkan ke tanah.
Jika jarum pengukur multi tester bergerak ke kanan, itu menunjukkan bahwa kabel tersebut adalah kabel arde. Jika jarum tidak bergerak, maka kabel tersebut adalah kabel netral.
Jika setelah mengukur kedua kabel, jarum pengukur multi tester tidak bergerak, itu berarti kabel arde tidak terhubung dengan tanah.
Penutup
Dalam dunia listrik, pemahaman tentang perbedaan antara listrik fasa netral dan ground sangatlah penting untuk menjaga keamanan dan keKalianlan sistem listrik. Meskipun keduanya terkait dengan distribusi energi listrik, perbedaan mendasar antara keduanya menentukan peran dan fungsi mereka dalam sistem listrik.
Listrik fasa netral mengacu pada sistem listrik tiga fasa yang melibatkan tiga konduktor fasa yang membawa arus listrik bersama dengan satu konduktor netral. Sementara itu, listrik ground merupakan sistem pengaman yang dirancang untuk mengalirkan arus listrik berlebihan ke tanah untuk mencegah bahaya listrik.
Perbedaan kunci antara keduanya terletak pada peran dan fungsi dalam sistem listrik. Listrik fasa netral digunakan untuk mengirimkan daya listrik dari sumber ke beban, sedangkan listrik ground bertanggung jawab dalam menjaga keamanan dengan memberikan jalur aman untuk arus berlebih.
Dengan pemahaman yang jelas tentang perbedaan antara listrik fasa netral dan ground, kita dapat memastikan penggunaan listrik yang aman dan efisien dalam berbagai aplikasi, mulai dari rumah tangga hingga industri. Keamanan dan keKalianlan sistem listrik sangatlah penting, dan pemahaman ini merupakan langkah penting dalam menjaga keselamatan dan kinerja sistem listrik. Semoga informasi dari bengkeltv.id mengenai Perbedaan Listrik Fasa Netral dan Ground ini bermanfaat untuk Kalian.
