Bengkeltv.id – Pengertian Time Delay Relay (TDR) : Fungsi dan Manfaatnya. Time Delay Relay (TDR) atau relai tunda waktu adalah perangkat elektronik yang memainkan peran penting dalam mengatur waktu dalam suatu sistem. Dengan kemampuannya untuk menunda atau mengatur waktu antara pemicu dan respon, TDR menjadi komponen kritis dalam berbagai aplikasi, mulai dari industri otomotif hingga sistem keamanan.
Dalam artikel ini, kita akan menjelajahi pengertian dasar dari Time Delay Relay, menggali lebih dalam tentang cara kerjanya, serta mengeksplorasi beragam kegunaan dan manfaatnya. Dengan memahami prinsip dasar TDR, kita dapat lebih mengapresiasi kontribusinya dalam meningkatkan efisiensi dan kontrol waktu dalam berbagai konteks. Mari kita telusuri dunia Time Delay Relay untuk meresapi kompleksitas dan kehKalianlan fungsi yang ditawarkannya.
Pengertian Time Delay Relay (TDR)

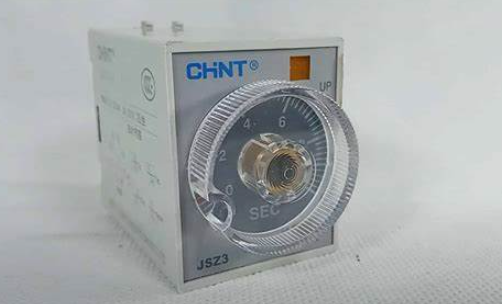

Relai tunda waktu (TDR) merupakan suatu elemen elektronik yang memainkan peran signifikan dalam mengelola dan mengontrol rentang waktu pada perangkat yang dikendalikan. Fungsinya adalah memberikan penundaan saat mengaktifkan atau memutuskan kontak relay yang terhubung dengan sumber tegangan listrik.
Cara operasional TDR dilakukan melalui penerapan sirkuit elektronik yang dirancang khusus untuk menghasilkan waktu tunda sebelum memberikan sinyal untuk mengaktifkan atau memutuskan kontak relay. Hal ini memungkinkan pengendalian yang lebih presisi dan dapat diukur terhadap berbagai perangkat atau sistem.
Umumnya, penggunaan Time Delay Relay sering ditemui dalam lingkungan industri, di mana TDR secara rutin diintegrasikan dengan komponen lain seperti kontaktor. Pengendalian waktu yang diberikan oleh TDR menjadi sangat penting untuk mengoptimalkan operasional dan kinerja perangkat dalam beragam jenis aplikasi industri. Dengan keberadaan fitur penundaan ini, TDR mampu mencegah lonjakan arus atau gangguan listrik yang mungkin terjadi saat perangkat dihidupkan secara bersamaan.
Fungsi TDR
Relai tunda waktu (TDR) memiliki peran yang sangat penting dalam menyediakan fungsi yang krusial bagi pengguna. Fungsinya terkait dengan pengaturan waktu operasi atau non-operasi dari peralatan yang dikendalikan. TDR menemukan aplikasi utama yang bermanfaat dalam berbagai pengaturan industri dan otomatisasi.
Salah satu fungsi utama TDR adalah mengatur waktu hidup dan mati sebuah kontaktor. Ini berarti TDR dapat mengendalikan kapan suatu perangkat atau sistem akan diaktifkan atau dimatikan secara tepat sesuai kebutuhan. Dengan kemampuan ini, pengguna dapat mengoptimalkan kinerja sistem dengan menghindari aktivasi atau deaktivasi yang tidak diinginkan.
Selain itu, TDR juga memberikan kemampuan kepada pengguna untuk mengubah mekanisme operasi mesin dengan penundaan waktu tertentu. Ini terbukti sangat berguna dalam situasi di mana perangkat perlu menyesuaikan diri dengan kondisi khusus sebelum beroperasi sepenuhnya.
Penggunaan TDR dapat diperluas ke instalasi otomatis yang lebih kompleks, seperti penggunaan TDR untuk mengubah koneksi star delta secara otomatis pada motor listrik. Ini memungkinkan motor beroperasi dengan efisiensi yang lebih baik dan mengurangi lonjakan arus saat dihidupkan.
TDR juga dapat digunakan untuk mengatur arah putaran dan kecepatan motor secara otomatis, memberikan bantuan dalam situasi di mana perubahan dalam operasi motor diperlukan untuk memenuhi persyaratan spesifik.
Selain itu, TDR memiliki fleksibilitas untuk diintegrasikan dengan berbagai alat kontrol lainnya, seperti magnetic contactor dan komponen lain dalam sistem. Pemasangan TDR bertujuan memberikan penundaan waktu yang terukur dan terkontrol pada perangkat yang ingin dikendalikan. Dengan kemampuan ini, sistem dapat diatur dengan lebih presisi, mengurangi potensi kerusakan, dan meningkatkan efisiensi operasi dalam berbagai aplikasi industri dan otomatisasi.
Cara Kerja Time Delay Relay (TDR)
Relai Tunda Waktu (TDR) adalah perangkat yang digunakan untuk mengatur operasi dari peralatan elektronik atau mesin berdasarkan waktu tertentu.
Cara kerja TDR berfokus pada prinsip penundaan waktu, di mana perpindahan kontak Normal Open (NO) dan Normal Close (NC) pada TDR terjadi setelah jangka waktu tertentu sesuai dengan pengaturan yang telah ditetapkan.
Berikut ini penjelasan lebih mendalam tentang cara kerja Relai Tunda Waktu:
- Pemberian Catu Daya:
Pada tahap awal, catu daya atau sumber listrik diberikan ke coil TDR, seperti pada contoh coil 2-7. Coil ini bertindak sebagai elektromagnet yang menarik kontak relay. - Penundaan Waktu:
Saat catu daya diberikan pada coil TDR, timer dalam TDR mulai menghitung waktu sesuai dengan pengaturan yang telah ditetapkan. Berbeda dengan relay biasa yang langsung mengubah kontak NO dan NC saat menerima daya, TDR memerlukan jeda waktu sebelum terjadi perubahan kontak. - Perpindahan Kontak:
Setelah jeda waktu berakhir, kontak NO TDR (seperti 1-3 dan 8-6) yang sebelumnya terputus akan terhubung, sementara kontak NC TDR (seperti 1-4 dan 8-5) yang sebelumnya terhubung akan terputus. - Pemeliharaan Kontak:
Kondisi perubahan kontak ini (NO menjadi terhubung dan NC menjadi terputus) akan dipertahankan selama coil TDR masih menerima arus atau sumber listrik. Kontak-kontak tersebut akan kembali ke kondisi awal (NO terputus dan NC terhubung) hanya jika sumber listrik ke coil diputuskan.
Dengan memahami cara kerja Relai Tunda Waktu ini, kita dapat mengatur waktu operasional dan mengendalikan peralatan atau mesin dengan lebih efisien.
Relai Tunda Waktu sangat bermanfaat dalam berbagai aplikasi industri, seperti mengontrol operasi mesin secara otomatis berdasarkan waktu tertentu.
Jenis Jenis TDR
Time Delay Relay (TDR) memiliki beberapa jenis yang dirancang untuk memenuhi kebutuhan spesifik dalam berbagai aplikasi. Berikut adalah beberapa jenis TDR yang umum digunakan:
1. Berdasarkan Prinsip Kerjanya
Jika dilihat dari cara operasinya, Time Delay Relay (TDR) dapat diidentifikasi sebagai dua jenis, yaitu electric timer relay dan pneumatic timer relay. Berikut adalah penjelasan lebih lanjut tentang kedua jenis tersebut:
Electric Timer Relay
Seperti yang kita ketahui, time delay relay adalah pengontrol waktu untuk perangkat yang dikendalikan. Electric timer relay berfungsi untuk membuka dan menutup sirkuit listrik. Jenis timer ini beroperasi dengan teknologi elektronik dan memerlukan pasokan tegangan listrik selama operasionalnya.
Pneumatic Timer Relay
Sementara itu, timer ini berperan dalam mengatur pembukaan dan penutupan sirkuit listrik sesuai dengan waktu yang telah ditetapkan. Timer ini juga dikenal sebagai timer mekanik. Prinsip kerja pneumatic timer relay melibatkan penggunaan udara atau vakum sebagai mekanisme penundaan waktu.
Meskipun begitu, pneumatic timer relay tidak hanya bergantung pada prinsip kerja tersebut. Timer ini juga perlu dipasang dan dihubungkan dengan magnetic contactor. Hal ini dikarenakan timer ini memerlukan tekanan dorongan atau tarikan dari magnetic contactor agar dapat beroperasi dengan baik dan menjalankan fungsi penundaan waktu dengan efektif.
2. Berdasarkan Fungsinya
Selain perbedaan dalam prinsip kerjanya, Time Delay Relay (TDR) juga memiliki perbedaan berdasarkan fungsinya. Ada dua jenis utama, yakni off delay timer dan on delay timer. Berikut adalah penjelasan rinci mengenai keduanya:
Off Delay Timer
Karena Time Delay Relay (TDR) berperan sebagai pengatur waktu untuk peralatan yang dikendalikan, jenis timer ini digunakan untuk menghitung durasi waktu saat kondisi mati (off). Prinsip kerja dari timer ini dimulai dengan pemberian tegangan. Setelah menerima pasokan tegangan yang mencukupi, timer ini akan segera aktif.
Pada saat bersamaan, relay Normally Open (NO) akan terhubung, sementara Normally Closed (NC) berada dalam posisi terputus. Tegangan ke timer kemudian diputuskan, memulai perhitungan waktu tunda yang telah diatur pada timer ini. Setelah mencapai waktu yang ditentukan, kondisi relay NO akan kembali terputus, dan NC akan terhubung kembali seperti semula.
On Delay Timer
Bertolak belakang dengan off delay timer, jenis timer ini beroperasi dengan menghitung waktu tunda sejak daya dialirkan ke timer. Timer ini hanya mampu berfungsi sebagai pengatur waktu tunda ketika daya terhubung atau dalam keadaan menyala (on).
Prinsip kerja timer ini adalah ketika tegangan mengalir ke timer, proses penghitungan waktu tunda dimulai sesuai dengan pengaturan yang telah ditentukan sebelumnya. Namun, relay pada timer ini belum dapat beroperasi karena relay Normally Open (NO) masih terputus dan relay Normally Closed (NC) masih tetap terhubung. Setelah waktu yang telah diatur mencapai batasnya, relay NO akan mulai berfungsi, dan kondisi NC akan berubah menjadi terputus.
Jenis Jenis TDR Yang Digunakan Pada Sistem Kontrol Industri
Selain berbagai macam jenis timer yang telah dijelaskan sebelumnya, terdapat pula variasi timer lain yang umum digunakan dalam sistem kontrol industri. Beberapa jenis tersebut meliputi:
1. Timer Analog
Seperti yang telah dijelaskan sebelumnya, time delay relay berperan sebagai pengatur waktu untuk peralatan yang dikendalikan. Dalam konteks ini, timer analog beroperasi dengan menggunakan daya utama yang diperoleh dari tegangan listrik. Timer akan aktif saat menerima pasokan tegangan, yang ditKaliani dengan penyalakan lampu indikator daya.
Selama timer beroperasi, lampu indikator akan berkedip. Setelah mencapai waktu yang telah diatur, lampu indikator akan tetap menyala untuk menunjukkan bahwa periode waktu telah selesai.
2. Timer Digital
Sebagai evolusi dari timer analog, timer digital juga memperoleh sumber daya dari tegangan listrik dengan prinsip kerja yang serupa. Timer digital menggunakan teknologi digital untuk menghitung dan mengatur waktu dengan lebih akurat.
3. Timer Mekanik
Timer mekanik berfungsi dengan memanfaatkan tenaga awal dari sumber listrik, dan kemudian beralih menggunakan daya dari baterai yang terdapat dalam timer. Oleh karena itu, timer mekanik dapat tetap beroperasi bahkan saat tidak ada pasokan listrik yang tersedia.
Sebagai pengendali waktu untuk peralatan yang dikendalikan, time delay relay sering menggunakan tegangan listrik sebagai sumber utama untuk menjalankan operasinya dalam mengukur waktu.
Dengan demikian, berbagai jenis timer tersebut memiliki peran khusus dalam mengatur waktu pada sistem kontrol industri. Sumber daya yang digunakan oleh masing-masing timer memungkinkan mereka untuk bekerja secara efektif dalam menghitung periode waktu yang diperlukan.
Penutup
Dengan demikian, dapat disimpulkan bahwa Time Delay Relay adalah sebuah perangkat elektronik yang berfungsi untuk memberikan keterlambatan pada waktu respons suatu sistem. Penggunaan Time Delay Relay sangat beragam, mulai dari industri hingga aplikasi rumah tangga, dengan tujuan mengoptimalkan kinerja dan efisiensi dalam pengendalian waktu suatu proses.
Keberadaannya memberikan solusi efektif untuk mengatasi tantangan dalam pengaturan waktu dalam berbagai konteks. Dengan pemahaman mendalam terhadap pengertian Time Delay Relay, diharapkan dapat memberikan kontribusi positif dalam meningkatkan efisiensi dan kehKalianlan sistem yang melibatkan penggunaan relay ini. Semoga informasi dari bengkeltv.id mengenai Pengertian Time Delay Relay ini bermanfaat untuk Kalian.
