Bengkeltv.id – Pengertian Tahanan Listrik (Resistivitas) Lengkap dengan Rumusnya. Tahanan listrik atau resistivitas adalah salah satu konsep dasar dalam ilmu fisika yang berkaitan dengan hambatan aliran arus listrik melalui suatu material. Konsep ini sangat penting untuk dipahami, terutama dalam desain dan penggunaan berbagai peralatan listrik, seperti kabel, resistor, dan berbagai perangkat elektronik lainnya. Tahanan listrik bergantung pada sifat material yang dilalui arus listrik dan dapat dipengaruhi oleh faktor-faktor seperti suhu dan jenis bahan tersebut.
Secara umum, resistivitas menggambarkan sejauh mana suatu material menahan aliran arus listrik. Semakin besar nilai resistivitas suatu material, semakin besar pula hambatannya terhadap aliran arus. Dalam pembahasan ini, kita akan mengulas lebih dalam mengenai pengertian tahanan listrik, faktor-faktor yang memengaruhinya, serta rumus yang digunakan untuk menghitung resistivitas pada berbagai kondisi.
Pengertian Tahanan Listrik (Resistivitas)
Tahanan listrik adalah ukuran sejauh mana suatu bahan menghambat aliran arus listrik.
Tahanan juga dikenal sebagai resistivitas volume atau hambatan listrik spesifik, meskipun istilah ini jarang digunakan.
Setiap bahan memiliki kemampuan untuk menghambat aliran arus listrik, namun beberapa bahan lebih efektif dalam melakukannya dibandingkan yang lainnya.
Tahanan adalah angka yang memungkinkan kita untuk membandingkan sejauh mana bahan-bahan berbeda mengizinkan atau menghambat aliran arus listrik.
Agar resistivitas dapat dipahami dengan baik, digunakan satuan khusus dan rumus yang menghubungkannya dengan hambatan dalam Ohm untuk bahan tertentu.
Bahan yang mudah menghantarkan arus listrik disebut konduktor dan memiliki resistivitas rendah. Sebaliknya, bahan yang sulit menghantarkan listrik disebut isolator dan memiliki resistivitas tinggi.
Tahanan dari berbagai bahan sangat penting dalam pemilihan material untuk kabel listrik serta berbagai komponen elektronik, seperti resistor dan sirkuit terpadu (IC).
Resistivitas listrik suatu bahan juga dikenal sebagai resistansi listrik spesifik, yang mengukur sejauh mana bahan tersebut menahan aliran arus listrik.
Resistivitas suatu bahan adalah resistansi kubus bahan tersebut dengan panjang sisi satuan, di mana arus mengalir tegak lurus ke permukaan yang berlawanan dan terdistribusi secara merata di atasnya.
Tahanan listrik diukur sebagai tahanan per satuan panjang dan luas penampang pada suhu tertentu.
Satuan Tahanan Listrik (Resistivitas)
Satuan tahanan listrik adalah ohm meter (Ω⋅m), yang umumnya dilambangkan dengan huruf Yunani ρ (rho).
Meskipun satuan resistivitas dalam sistem internasional (SI) adalah ohm meter, angka-angka tersebut sering kali dijelaskan dalam satuan ohm sentimeter (Ω⋅cm).
Sebagai contoh, jika sebuah kubus padat bahan memiliki volume 1 m³ dan terdapat kontak lembaran pada dua sisi yang berlawanan yang tidak menambah resistansi, dan resistansi antara kedua kontak tersebut adalah 1 Ω, maka resistivitas bahan tersebut akan disebut sebagai 1 Ω⋅m.
Rumus Tahanan Listrik (Resistivitas)
Setelah memahami pengertian tahanan listrik, tahanan atau resistivitas suatu bahan dapat didefinisikan sebagai besarnya medan listrik yang diperlukan untuk menghasilkan kerapatan arus tertentu pada bahan tersebut. Rumus untuk menghitung resistivitas listrik adalah sebagai berikut:
ρ = E / J
Di mana:
- ρ adalah resistivitas material dalam ohm meter (Ω⋅m)
- E adalah besarnya medan listrik dalam volt per meter (V⋅m⁻¹)
- J adalah besarnya kerapatan arus dalam ampere per meter persegi (A⋅m⁻²)
- Banyak resistor dan konduktor memiliki penampang seragam yang memungkinkan aliran arus listrik yang merata.
Oleh karena itu, ada rumus resistivitas listrik yang lebih spesifik dan lebih umum digunakan, yaitu:

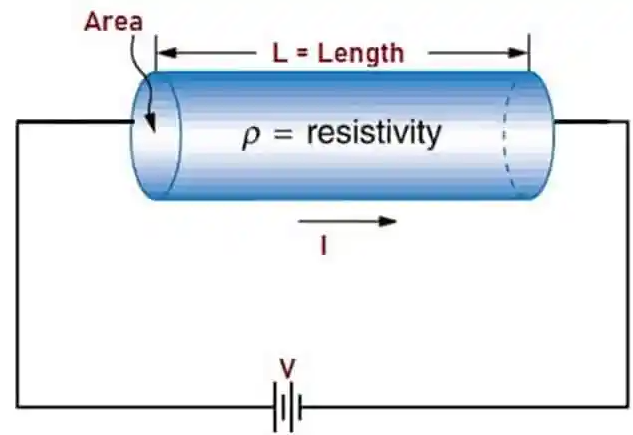

R = ρ * l / A
Di mana:
- R adalah hambatan listrik dari sampel bahan seragam yang diukur dalam ohm (Ω)
- l adalah panjang sampel bahan yang diukur dalam meter (m)
- A adalah luas penampang sampel bahan yang diukur dalam meter persegi (m²)
Dari persamaan ini, dapat dilihat bahwa resistansi dapat diubah dengan memvariasikan beberapa parameter yang berbeda.
Misalnya, dengan mempertahankan resistivitas bahan konstan, resistansi sampel dapat ditingkatkan dengan menambah panjangnya atau mengurangi luas penampangnya.
Selain itu, peningkatan resistivitas material akan meningkatkan resistansi, asalkan dimensi bahan tetap sama. Sebaliknya, penurunan resistivitas akan mengurangi resistansi.
Nilai Resistivitas
Sudah memahami Pengertian Tahanan Listrik? Selanjutnya nilai resistivitas tidak selalu konstan, tetapi dapat berubah tergantung pada beberapa faktor, antara lain:
1. Ukuran
Ukuran konduktor memengaruhi resistivitasnya. Semakin besar diameter konduktor, semakin banyak elektron yang dapat mengalir melaluinya, sehingga resistivitasnya semakin rendah. Sebaliknya, semakin kecil ukuran konduktor, semakin tinggi resistivitasnya.
2. Panjang
Panjang konduktor juga memengaruhi resistivitasnya. Semakin panjang konduktor, semakin banyak elektron yang harus melewatinya, sehingga resistivitasnya semakin besar.
Dalam menghitung resistansi, penting untuk memperhitungkan panjang dan ukuran konduktor. Semakin panjang dan semakin kecil ukuran konduktor, maka resistivitasnya akan semakin tinggi, dan sebaliknya. Kesalahan dalam menghitung beban peralatan dapat menyebabkan konduktor menjadi terlalu panas dan berpotensi menyebabkan kebakaran.
3. Suhu
Suhu juga memengaruhi resistivitas konduktor. Setiap bahan memiliki koefisien suhu resistansi yang berbeda. Sebagai contoh, resistivitas tembaga meningkat ketika dipanaskan, tergantung pada koefisien suhu resistansi tembaga.
4. Korosi
Korosi atau pembentukan karat pada konduktor dapat secara signifikan meningkatkan resistansi. Hal ini biasanya disebabkan oleh pengaruh lingkungan seperti kelembaban, garam, kotoran, dan faktor lainnya.
Oleh karena itu, sangat penting untuk mengisolasi dan melindungi semua koneksi, terminal, dan lilitan, serta memasang perlindungan pada peralatan yang digunakan di luar ruangan. Selain itu, kabel atau konduktor yang rusak harus diganti tepat waktu untuk mencegah kerusakan akibat korosi.
Tingkat Tahanan (Resistivitas) Material
Material dapat dikategorikan berdasarkan tingkat resistivitasnya. Berikut adalah ringkasan dalam tabel:
Jenis Material | Resistivitas |
Elektrolit | Variable* |
Insulator | ~10^16 |
Metal | ~10^-8 |
Semikonduktor | Variable* |
Superkonduktor |
Ringkasan tersebut menunjukkan bahwa tingkat konduktivitas semikonduktor sangat dipengaruhi oleh tingkat doping. Dengan adanya pembawa muatan doping, resistivitas semikonduktor dapat menurun secara dramatis. Demikian pula, tingkat resistivitas elektrolit sangat bervariasi tergantung pada jenis elektrolit dan kondisi lingkungan.
Implikasi Praktis Dari Tahanan (Resistivitas)
Setelah mengetahui Pengertian Tahanan Listrik, Selanjutnya tahanan bahan sangat penting dalam memilih bahan yang tepat untuk digunakan di tempat yang tepat dalam komponen listrik dan elektronik.
Bahan yang digunakan sebagai konduktor, seperti pada kabel penghubung listrik, perlu memiliki tingkat resistivitas yang rendah.
Ini berarti bahwa untuk area penampang yang diberikan, resistansi kawat harus rendah. Pemilihan bahan yang tepat tergantung pada pengetahuan sifat-sifatnya, salah satunya adalah resistivitasnya.
Sebagai contoh, tembaga adalah konduktor yang baik karena memberikan tingkat resistivitas yang rendah, biayanya tidak terlalu tinggi, dan juga menyediakan karakteristik fisik lainnya yang berguna dalam banyak aplikasi listrik dan elektronik.
Resistivitas tembaga adalah sekitar 1,7 x 10^-8 ohm meter (atau 17. nΩm), meskipun angka ini dapat sedikit berbeda tergantung pada tingkat kemurnian tembaga.
Bahan lain, seperti aluminium, juga memberikan tingkat resistivitas yang rendah dan ideal untuk digunakan sebagai kabel dan kawat listrik.
Perak dan emas memiliki nilai resistivitas yang rendah, tetapi karena harganya jauh lebih mahal, mereka tidak banyak digunakan.
Namun, perak kadang-kadang digunakan untuk pelat kabel di mana resistivitas rendah sangat penting, dan flashing emas digunakan untuk permukaan kawin dari banyak konektor elektronik untuk memastikan kontak terbaik. Emas juga baik untuk konektor listrik karena tidak menodai atau mengoksidasi seperti logam lainnya.
Di sisi lain, bahan yang bertindak sebagai isolator harus memiliki resistansi yang sangat tinggi, sehingga arus listrik dapat dibawa sekecil mungkin.
Contohnya adalah udara dengan resistivitas lebih dari 1,5 x 10^14, yang jauh lebih tinggi dari resistivitas tembaga.
Tahanan listrik juga penting dalam banyak komponen elektronik lainnya, seperti resistor. Resistivitas bahan yang digunakan dalam resistor adalah kunci untuk membuat resistor memiliki resistansi yang tepat.
Tahanan juga penting dalam komponen elektronik lainnya, seperti sirkuit terpadu. Resistivitas bahan dalam chip sangat penting karena beberapa area perlu memiliki resistansi yang sangat rendah dan dapat menghubungkan area IC yang berbeda secara internal, sedangkan material lain perlu mengisolasi area yang berbeda.
Tahanan adalah kunci dalam banyak bidang komponen elektronik dan listrik. Tahanan listrik adalah parameter kunci untuk memilih material yang akan digunakan dalam sistem listrik dan elektronik.
Zat-zat dengan resistivitas listrik yang tinggi disebut isolator dan dapat digunakan untuk tujuan ini, sedangkan zat dengan tingkat resistivitas listrik yang rendah adalah konduktor yang baik dan dapat digunakan dalam sejumlah aplikasi, mulai dari kawat hingga koneksi listrik dan banyak lagi.
Penutup
Sebagai penutup, Pengertian Tahanan Listrik merupakan konsep dasar yang sangat penting untuk dipahami dalam dunia kelistrikan dan elektronika. Tahanan listrik menggambarkan kemampuan suatu bahan untuk menghambat aliran arus listrik, yang dipengaruhi oleh berbagai faktor, seperti ukuran konduktor, panjang konduktor, suhu, dan kondisi lingkungan yang dapat menyebabkan korosi. Setiap bahan memiliki nilai resistivitas yang berbeda, yang memengaruhi efisiensi dan kinerja sistem kelistrikan secara keseluruhan.
Pemahaman yang mendalam tentang tahanan listrik sangat diperlukan dalam merancang sistem kelistrikan, memilih material untuk kabel atau komponen elektronik, serta memastikan bahwa perangkat berfungsi dengan baik dan aman. Dalam aplikasi praktis, perubahan dalam faktor-faktor yang mempengaruhi tahanan listrik, seperti perubahan suhu atau korosi, harus diperhatikan untuk menghindari kerusakan pada peralatan dan meningkatkan daya tahan sistem kelistrikan. Demikian ulasan dari bengkeltv.id mengenai Pengertian Tahanan Listrik. Semoga bermanfaat untuk Kalian.
