Bengkeltv.id – Pengertian Sensor Cahaya : Perlu Kalian Pahami. Sensor cahaya, sebuah teknologi yang mungkin seringkali kita jumpai namun jarang diperhatikan. Meskipun begitu, peran sensor cahaya dalam kehidupan sehari-hari kita sangatlah penting. Dari layar ponsel pintar yang cerdas hingga lampu jalan yang otomatis menyala saat senja tiba, sensor cahaya menjadi tulang punggung dalam menciptakan kenyamanan dan efisiensi dalam berbagai aspek kehidupan.
Pada dasarnya, apa sebenarnya yang dimaksud dengan sensor cahaya? Bagaimana cara kerjanya dan di mana aplikasinya dapat kita temui? Artikel ini akan membahas secara mendalam tentang pengertian sensor cahaya, menjelaskan prinsip dasarnya, serta merinci berbagai contoh penerapannya dalam teknologi modern. Mari kita telaah bersama bagaimana sensor cahaya membawa sinar kehidupan kita sehari-hari.
Pengertian Sensor Cahaya
Pengertian Sensor Cahaya adalah suatu perangkat elektronika yang mampu mengalami perubahan muatan listrik ketika intensitas cahaya yang diterimanya berubah, kemudian mengonversinya menjadi besaran listrik.
Secara umum, sensor terkait dengan fungsi dan kemampuannya dalam mendeteksi sesuatu. Sebagai contoh, beberapa hewan seperti ular menggunakan lidah untuk mendeteksi mangsa. Konsep yang serupa diterapkan dalam pembuatan sensor berdasarkan suhu dan panas.
Cahaya memiliki pengaruh terhadap beberapa komponen elektronika, sehingga dimanfaatkan dalam pembuatan alat sensor. Sebagai contoh, lampu taman atau jalan yang dapat menyala secara otomatis tanpa kabel menggunakan solar cell sebagai sumber daya dan sensor cahaya untuk mendeteksi kondisi siang dan malam.
Contoh penggunaan sensor cahaya dalam kehidupan sehari-hari dapat ditemukan pada lampu penerangan jalan yang menyala secara otomatis dan perangkat penerima sinyal remote televisi.
Berdasarkan jenisnya, sensor cahaya dapat dibagi menjadi dua kategori, yaitu Fotovoltaik (Solar Cell/Fotocell) yang berfungsi mengubah cahaya matahari menjadi arus listrik DC, dan Fotoconductiv yang berperan dalam mengubah intensitas cahaya menjadi perubahan konduktivitas.
Fungsi Sensor Cahaya
Secara sederhana, sensor cahaya berfungsi untuk menerima paparan cahaya langsung dan mengubahnya menjadi energi listrik yang dapat dimanfaatkan dalam berbagai jenis rangkaian elektronika. Setiap jenis sensor cahaya memiliki fungsi spesifik yang berbeda, dan rincian lebih lanjut akan dijelaskan pada sub bab yang membahas jenis-jenis sensor cahaya.
Prinsip Kerja Sensor Cahaya
Prinsip kerja sensor cahaya dapat diklasifikasikan menjadi dua kategori, yaitu berdasarkan tipe dan komponennya. Sensor pasif, seperti LDR, menerima cahaya dan mengurangi atau meningkatkan resistensinya. Selanjutnya, arus listrik mengalir atau terputus, yang kemudian terhubung ke lampu atau alarm.
Sedangkan sensor yang kedua dapat melakukan fungsi aktif, contohnya adalah solar cell. Setelah terpapar cahaya, alat ini justru mengubah cahaya menjadi energi lain yang lebih berguna. Alat seperti kamera juga menggunakan jenis sensor yang mampu menangkap gambar dan mencetaknya.
Sebuah sensor cahaya LDR umumnya terbuat dari cakram semikonduktor yang memiliki dua elektroda pada permukaannya. Saat intensitas cahaya rendah (gelap), material tersebut menghasilkan elektron dalam jumlah kecil, sehingga hanya sedikit elektron yang membawa muatan listrik.
Pada kondisi gelap atau intensitas cahaya rendah, sensor cahaya menjadi konduktor yang buruk karena memiliki resistansi yang besar. Sedangkan pada kondisi intensitas cahaya tinggi (terang), material pada permukaan sensor cahaya menghasilkan lebih banyak elektron yang lepas dari atom, sehingga sensor ini berperan sebagai konduktor yang baik. Dengan demikian, saat kondisi terang, sensor ini memiliki resistansi yang lebih kecil dibandingkan saat kondisi gelap.
Komponen Sensor Cahaya
Berikut adalah daftar beberapa komponen sensor cahaya yang umum digunakan dalam rangkaian elektronika.
- LDR (Light Dependent Resistor)
LDR adalah resistor yang sensitif terhadap cahaya. Sesuai dengan namanya, nilai resistansinya akan berubah ketika terkena cahaya. Ketika nilai resistansi meningkat, arus listrik akan berkurang, dan sebagai hasilnya, lampu tidak menyala. Penerapannya dapat menggunakan pola seri atau paralel sesuai kebutuhan. - Photo Diode
Komponen lain dari sensor cahaya adalah photo diode. Ini adalah tipe diode yang menggunakan cahaya untuk mengaktifkan listrik. Saat terpapar cahaya, komponen ini akan aktif, dan sebaliknya, menjadi tidak aktif tanpa cahaya. - Photo Transistor
Komponen lainnya adalah photo transistor, yang menggunakan resistansi cahaya tambahan. Ini adalah alat yang meningkatkan efisiensi proses sensor. Cara kerja dan penerapannya mirip dengan resistor dan dioda. - Solar Cell
Contoh lain dari sensor cahaya adalah solar cell, digunakan untuk baterai dan panel surya. Panel lebar di atap, misalnya, menangkap cahaya menggunakan komponen sel khusus. Sel ini terdiri dari proton dan elektron yang bergerak saat terpapar sinar matahari. Gerakan tersebut menghasilkan listrik, yang kemudian diarahkan ke perangkat atau baterai.
Jenis Sensor Cahaya
Sensor cahaya adalah bagian dari komponen elektronika yang memiliki berbagai jenis dan dapat digunakan sesuai dengan karakteristiknya. Cara kerja umum dari sensor ini adalah mengubah cahaya menjadi sinyal listrik, di mana intensitas cahaya yang diterima oleh sensor akan menentukan besarnya sinyal listrik yang dihasilkan.
Aplikasi sensor cahaya saat ini sangat luas, digunakan pada berbagai peralatan elektronika seperti remote televisi, lampu otomatis, dan sebagainya. Beberapa jenis komponen sensor cahaya yang umum digunakan antara lain Photo transistor, LDR, dan dioda foto.
Secara garis besar, komponen sensor cahaya dapat dibagi menjadi dua bagian:
1. Sensor Cahaya Fotovoltaic
Sensor cahaya ini, sesuai dengan namanya, menghasilkan tegangan keluaran yang bervariasi tergantung pada intensitas cahaya yang diterimanya. Dengan kata lain, sensor ini mampu menghasilkan listrik saat terpapar cahaya. Jenis sensor ini yang umum digunakan adalah solar cell atau sel surya.
Cara kerja solar cell melibatkan penggunaan sambungan silikon PN yang dilapisi dengan lapisan transparan agar cahaya dapat masuk. Saat cahaya memasuki sensor, elektron bergerak dari bagian P (positive) ke bagian N (negative), menghasilkan tegangan sekitar 0,5 VDC untuk setiap sel.
Fungsi utama dari sensor cahaya ini terletak pada rangkaian pengisi baterai otomatis yang mengKalianlkan sinar matahari. Saat ini, sensor ini banyak diterapkan dalam rangkaian penerangan jalan yang tidak memiliki akses listrik dari PLN (Perusahaan Listrik Negara), seperti pada lampu jalan berbasis solar cell.
2. Sensor Cahaya Fotokonduktif
Pada jenis sensor cahaya ini, perubahan konduktansi atau resistansi pada terminalnya dipengaruhi oleh kekuatan atau kelemahan cahaya yang diterima oleh sensor. Jenis komponen sensor ini memiliki beberapa variasi, antara lain:
a. LDR / Light Dependant Resistor
LDR pada dasarnya adalah resistor yang nilai resistansinya berubah tergantung pada intensitas cahaya yang diterimanya. Cara kerja sensor LDR adalah jika cahaya yang diterima kuat, maka resistansinya akan semakin kecil; sedangkan jika cahaya redup, nilai resistansinya akan semakin besar. Perubahan ini disebabkan oleh bahan dasar Cadmium Sulfide pada LDR yang melepaskan banyak elektron saat terpapar cahaya, sehingga resistansinya menurun. Saat gelap, mekanisme pelepasan elektron menjadi sedikit, sehingga resistansinya meningkat, bahkan mencapai 10M Ohm.
Resistor LDR banyak digunakan dalam rangkaian sensor cahaya untuk lampu karena harganya yang ekonomis. Sebagai contoh, dapat digunakan dalam rangkaian sensor cahaya sederhana dengan LED.
b. Photo Transistor
Photo transistor memiliki dua kaki atau terminal yang terhubung ke rangkaian, dan prinsip kerjanya mirip dengan transistor konvensional. Perbedaannya terletak pada kendali basis yang dipengaruhi oleh cahaya yang masuk ke permukaan sensor photo transistor.
Cara kerja photo transistor adalah semakin intens cahaya yang diterima oleh sensor, nilai resistansi antara kaki Emisor dan Kolektor akan semakin tinggi. Hal ini disebabkan oleh bahan silikon atau semikonduktor pada photo transistor yang peka terhadap cahaya.
Komponen ini sering digunakan dalam rangkaian penghitung, alat pengukur cahaya, dan juga sebagai sensor cahaya pada perangkat digital seperti kamera, serta aplikasi di industri.
Selain sensor cahaya yang disebutkan di atas, terdapat juga sensor yang merespons jenis cahaya tertentu saja. Dua jenis yang umum digunakan adalah sensor inframerah dan sensor ultraviolet.
c. Sensor Inframerah / Infrared
Sensor ini merespons hanya perubahan cahaya inframerah, seperti cahaya dari LED inframerah. Cara kerjanya adalah ketika sensor menerima pancaran inframerah, terjadi perubahan resistansi antara kaki komponen ini.
Umumnya, sensor ini digunakan pada televisi konvensional atau televisi LCD/LED dalam rangkaian remote control, berperan sebagai sensor remote. Sensor ini biasanya terdapat dalam satu chip IC kecil yang mendapatkan tegangan supply. Jika terkena cahaya inframerah dari remote, outputnya akan mengalami perubahan tegangan atau menerima data digital dari remote TV, yang kemudian diproses di IC mainboard TV. Selain itu, sensor inframerah juga sering digunakan dalam alat pengukur, seperti thermometer inframerah untuk mendeteksi suhu.
d. Sensor Ultraviolet
Sensor UV atau sensor ultraviolet sangat peka terhadap keberadaan api, bahkan api sekecil apapun seperti percikan api pada rokok. Api menghasilkan sinar ultraviolet, dan sensor UV digunakan sebagai bagian dari sistem sensor kebakaran untuk rumah atau robot pemadam kebakaran.
Salah satu komponen sensor ultraviolet yang sering digunakan adalah UVTron, yang memiliki bentuk mirip transistor dengan pin anoda dan katoda.
Contoh Penggunaan Sensor Cahaya
Berikut adalah beberapa contoh pemanfaatan sensor cahaya yang dapat ditemukan dalam kehidupan sehari-hari:
1. Lampu Penerangan Jalan Otomatis

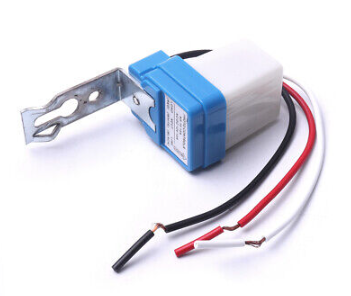

Penerangan jalan otomatis menggunakan sensor LDR. Lampu ini otomatis menyala pada malam hari karena sensor mendeteksi intensitas cahaya rendah, dan mati saat siang hari.
2. Remote Televisi
Remote televisi umumnya menggunakan sensor inframerah di dalamnya. Ketika cahaya inframerah dari remote diterima oleh sensor, chip IC pada remote mengubah tegangan outputnya dan mengirim data digital ke televisi sesuai dengan perintah.
3. Parkir Kendaraan
Sensor cahaya jenis LDR digunakan dalam parkir kendaraan untuk mendeteksi posisi parkir yang kosong. Hal ini mempermudah proses parkir, terutama pada area parkir umum yang padat.
4. Energi Alternatif Listrik (Sel Surya)
Sensor cahaya dimanfaatkan dalam sel surya sebagai sumber energi alternatif. Sel surya menghasilkan energi listrik ketika terkena sinar matahari langsung, dan energi yang dihasilkan dapat digunakan untuk keperluan masyarakat.
5. Robot Line Follower
Robot line follower menggunakan sensor photo dioda yang menerima input berupa perubahan warna dari garis yang dipantulkan oleh lampu LED. Sensor ini membantu robot melaju dengan tepat dan cepat mengikuti jalur garis.
6. Robot Pemadam Kebakaran
Robot pemadam kebakaran dilengkapi dengan sensor UV, seperti UVTron yang bentuknya mirip transistor tabung dengan pin anoda dan katoda. Sensor UV digunakan untuk mendeteksi keberadaan api, bahkan dalam percikan api yang sangat kecil sekalipun.
Penutup
Dengan demikian, dapat disimpulkan bahwa pengertian sensor cahaya melibatkan perangkat elektronika yang mampu merespons perubahan intensitas cahaya menjadi sinyal listrik. Sensor cahaya memiliki berbagai jenis, seperti LDR, photo transistor, dan sensor UV, dengan aplikasi yang luas dalam kehidupan sehari-hari, mulai dari penerangan jalan otomatis hingga penggunaan energi alternatif melalui sel surya.
Keberagaman penggunaan sensor cahaya mencerminkan peran krusialnya dalam meningkatkan efisiensi dan fungsionalitas berbagai perangkat elektronika. Dengan pemahaman mendalam tentang pengertian sensor cahaya, kita dapat lebih menghargai kontribusinya dalam mengoptimalkan teknologi di berbagai bidang. Semoga informasi dari bengkeltv.id mengenai Pengertian Sensor Cahaya ini bermanfaat untuk Kalian.
