Bengkeltv.id – Pengertian Rangakaian Seri Lengkap dengan Prinsip Kerjanya. Rangkaian seri merupakan konsep dasar dalam dunia listrik yang memiliki peran penting dalam mentransfer arus dan tegangan. Dalam artikel ini, kita akan membahas secara mendalam mengenai pengertian rangkaian seri, bagaimana sirkuit ini bekerja, serta aplikasinya dalam kehidupan sehari-hari.
Rangkaian seri terdiri dari komponen-komponen listrik yang disusun secara berurutan, sehingga arus listrik hanya memiliki satu jalur untuk mengalir. Konsep ini memberikan pemahaman yang fundamental tentang hubungan antara resistansi, arus, dan tegangan dalam suatu sirkuit.
Melalui pembahasan ini, pembaca akan mendapatkan pemahaman yang kokoh mengenai prinsip dasar rangkaian seri dan dampaknya terhadap kinerja sirkuit listrik secara keseluruhan. Selain itu, kita juga akan melihat contoh penerapan rangkaian seri dalam berbagai perangkat elektronik yang sering kita temui sehari-hari.
Mari kita eksplorasi lebih lanjut mengenai pengertian rangkaian seri dan bagaimana konsep ini menjadi fondasi penting dalam pemahaman dunia listrik.
Pengertian Rangkaian Seri
Rangkaian seri adalah metode menghubungkan beberapa komponen listrik secara berurutan dengan menyambungkan ujung kaki setiap komponen. Hal ini membuat kaki-kaki komponen saling terhubung, dan akhirnya kedua ujung rangkaian dihubungkan dengan sumber listrik.

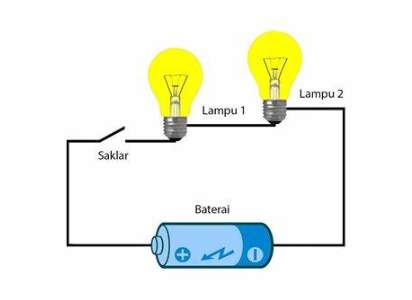

Sebagai contoh, pertimbangkan rangkaian yang terdiri dari 2 lampu, saklar, dan sebuah baterai:
Dalam rangkaian seri, arus yang mengalir pada semua titik beban memiliki besaran yang sama, yaitu I1 = I2 = I3. Namun, tegangan pada setiap lampu akan berbeda.
Demikianlah dasar pengertian dan contoh rangkaian seri yang terdiri dari dua lampu, saklar, dan baterai. Semoga penjelasan ini dapat membantu Kalian memahami prinsip dasar rangkaian seri dalam konteks dunia listrik.
Ciri Rangkaian Seri
Rangkaian listrik seri memiliki ciri-ciri atau karakteristik yang membedakannya dari rangkaian listrik lainnya. Berikut adalah beberapa ciri khas rangkaian seri:
- Rangkaian seri lebih sederhana karena hanya memiliki satu jalur.
- Semua komponen disusun dalam satu baris atau deret.
- Tidak ada percabangan arus dalam rangkaian.
- Arus listrik yang mengalir pada setiap komponen memiliki besaran yang sama.
- Tegangan pada setiap komponen bergantung pada nilai resistor.
- Menghasilkan hambatan pengganti yang lebih besar daripada nilai resistor terbesar.
- Jika salah satu beban terputus, seluruh aliran listrik terhenti.
- Naik dan turunnya arus dipengaruhi oleh beban listrik yang terhubung.
- Membutuhkan sedikit penghantar listrik atau kabel sebagai penyusun rangkaian.
- Cahaya lampu cenderung lebih terang.
- Memiliki hambatan yang cukup besar.
- Hanya memerlukan satu sakelar atau switch untuk satu rangkaian seri.
Prinsip Kerja Rangkaian Seri
Pada diagram rangkaian seri di atas, terlihat bahwa lampu 1 dan lampu 2 terhubung pada jalur dan sumber listrik yang sama. Apabila saklar dimatikan, keduanya tidak akan menyala.
Dengan cara yang sederhana seperti itu, kita dapat memahami prinsip kerja dari rangkaian seri ini. Saat komponen-komponen dalam rangkaian dihubungkan secara berurutan, arus mengalir melalui setiap elemen dengan jalur yang sama. Jika terjadi gangguan atau saklar dimatikan, aliran listrik akan terputus dan menyebabkan lampu-lampu tersebut tidak menyala.
Rumus Rangkaian Seri
Untuk mengetahui besar hambatan listrik pada rangkaian seri, Kalian dapat mengikuti langkah-langkah berikut:
Ketahui nilai hambatan setiap komponen di dalam rangkaian seri.
Gunakan rumus rangkaian listrik seri: Rs = R1 + R2 + R3 ….
Di mana:
Rs : Hambatan total rangkaian seri (dalam satuan Ohm)
R1, R2, R3, … : Nilai hambatan masing-masing komponen (dalam satuan Ohm)
Misalnya, jika rangkaian seri terdiri dari tiga komponen dengan hambatan masing-masing 10 Ohm, 20 Ohm, dan 15 Ohm, maka hambatan total rangkaian seri (Rs) dapat dihitung sebagai berikut:
Rs = 10 Ohm + 20 Ohm + 15 Ohm
Rs = 45 Ohm
Dengan demikian, besar hambatan listrik pada rangkaian seri tersebut adalah 45 Ohm.
Contoh Penerapan Rangkaian Seri
Terdapat banyak contoh rangkaian seri yang digunakan dalam kehidupan sehari-hari. Mungkin Grameds pernah melihat dan menggunakan beberapa contoh ini, namun belum mengetahui nama jenis rangkaian listrik tersebut.
Salah satu contoh rangkaian seri adalah pemasangan lampu hias di taman kota. Selain itu, terdapat beberapa contoh lain yang dapat Grameds temui. Beberapa contoh penerapan rangkaian seri dalam kehidupan sehari-hari meliputi:
- Lampu senter dengan susunan rangkaian seri pada baterai.
- Lampu hias untuk pohon Natal.
- Susunan seri pada kulkas dan setrika.
- Penerangan lampu jalanan di kota.
- Lampu LED yang umumnya digunakan pada perayaan Lebaran atau hari besar lainnya.
- Penggunaan lampu TL atau lampu neon.
Kelebihan dan Kekurangan Rangkaian Seri
Selanjutnya, apa saja keunggulan dan kelemahan dalam menggunakan susunan rangkaian seri? Berikut adalah penjelasannya.
Kelebihan Rangkaian Seri
Dalam penerapannya, terdapat beberapa keunggulan dalam menggunakan rangkaian seri:
- Kuat arus listrik yang mengalir pada setiap bagian memiliki besaran yang sama.
- Cara pembuatan rangkaian seri tidak rumit dan tergolong lebih mudah karena memiliki bentuk yang sederhana.
- Rangkaian seri membutuhkan sedikit komponen karena pemasangannya sejajar.
- Penggunaan kabel yang lebih sedikit mengakibatkan biaya pembuatan yang lebih ekonomis.
- Rangkaian seri lebih mudah diperbaiki jika mengalami kerusakan.
- Pemeriksaan rangkaian seri tidak sulit karena tidak banyak komponen yang perlu diperiksa.
- Dengan kelebihan-kelebihan tersebut, rangkaian seri sangat cocok digunakan pada lampu di area atau ruangan besar seperti gedung perkantoran, kampus, gedung sekolah, hotel, atau bangunan besar lainnya karena proses pemasangan dan pembuatannya lebih mudah dan ekonomis.
Kekurangan Rangkaian Seri
Meskipun memiliki sejumlah kelebihan, rangkaian seri juga memiliki beberapa kekurangan. Berikut adalah kekurangan dari rangkaian seri:
- Pada rangkaian seri, jika salah satu alat listrik dilepas atau mengalami kerusakan, maka seluruh aliran listrik akan terputus.
- Rangkaian seri memerlukan daya listrik yang relatif lebih besar, sehingga dapat menyebabkan penggunaan listrik yang lebih boros. Hal ini dapat berdampak pada cepat habisnya daya baterai.
- Penggunaan rangkaian seri pada lampu dapat menghasilkan cahaya yang agak redup, dan semakin banyak lampu yang digunakan, semakin redup pula cahayanya.
- Arus listrik dalam rangkaian seri cenderung tidak mengalir secara merata ke seluruh bidang.
Penutup
Dalam mengakhiri artikel dari bengkeltv.id ini, kita telah menjelajahi Pengertian Rangakaian Seri. Sebagai suatu konsep dalam dunia listrik, rangkaian seri menawarkan sejumlah kelebihan, seperti kemudahan pemasangan dan biaya yang lebih ekonomis. Meskipun demikian, tak dapat diabaikan pula kelemahan-kelemahan yang dimilikinya, seperti potensi terputusnya aliran listrik jika ada satu komponen yang bermasalah.
Penting untuk memahami bahwa penggunaan rangkaian seri haruslah sesuai dengan kebutuhan dan situasi tertentu. Dalam konteks penerangan, rangkaian seri mungkin cocok untuk lampu di ruangan besar, meskipun perlu diperhitungkan tingkat kecerahan yang mungkin sedikit redup.
Dengan begitu, pemahaman mendalam tentang pengertian rangkaian seri menjadi kunci dalam pengaplikasiannya. Semoga artikel ini memberikan wawasan yang bermanfaat dan membantu pembaca untuk lebih memahami konsep ini dalam konteks penggunaan sehari-hari.
