Bengkeltv.id – Pengertian Photodiode : Fungsi dan Prinsip Kerja Lengkap. Dalam era digital yang semakin maju, teknologi optoelektronik memainkan peran yang sangat penting dalam berbagai aplikasi, mulai dari komunikasi hingga sensor. Sektor ini melibatkan interaksi antara cahaya dan listrik, membuka jalan bagi inovasi yang mengubah cara kita berinteraksi dengan dunia di sekitar kita. Salah satu komponen kunci dalam bidang ini adalah photodiode, yang sering diabaikan tetapi memiliki dampak yang signifikan dalam teknologi modern.
Photodiode merupakan perangkat semikonduktor yang dirancang untuk mendeteksi cahaya dan mengubahnya menjadi sinyal listrik. Dengan kemampuan untuk merespons berbagai panjang gelombang cahaya, photodiode dapat digunakan dalam berbagai kondisi pencahayaan, menjadikannya ideal untuk aplikasi seperti sistem komunikasi serat optik, kamera digital, dan sensor cahaya. Fungsi utama photodiode adalah konversi foton menjadi arus listrik, dan proses ini dapat berlangsung dengan sangat cepat, sehingga memungkinkan pemrosesan sinyal yang efisien.
Dalam artikel ini, kita akan menjelajahi pengertian photodiode, cara kerjanya, dan berbagai aplikasinya dalam kehidupan sehari-hari. Kita juga akan membahas berbagai jenis photodiode, seperti photodiode PIN dan avalanche photodiode, serta perbandingan performanya dalam berbagai situasi. Dengan memahami konsep dasar dan fungsi photodiode, kita dapat lebih menghargai teknologi yang menghubungkan dunia optik dan elektronik. Di akhir artikel, diharapkan pembaca akan memiliki pemahaman yang lebih mendalam tentang bagaimana photodiode berkontribusi pada kemajuan teknologi dan memberikan solusi dalam berbagai bidang, termasuk telekomunikasi, medis, dan industri.
Pengertian Photodiode (Dioda Foto)

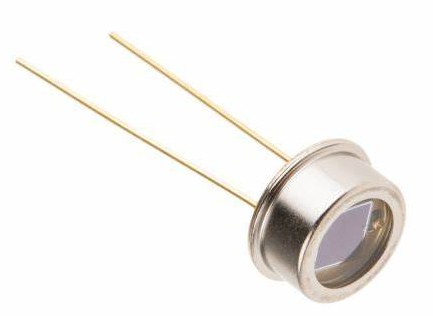

Photodiode, yang juga dikenal sebagai dioda foto, adalah komponen elektronik yang berfungsi mengubah cahaya menjadi arus listrik. Komponen ini merupakan bagian dari keluarga dioda dan terbuat dari bahan semikonduktor.
Seperti dioda pada umumnya, photodiode memiliki dua terminal, yaitu terminal katoda dan terminal anoda. Namun, dioda foto dilengkapi dengan lensa dan filter optik yang terpasang di permukaannya, berfungsi sebagai pendeteksi cahaya.
Photodiode memiliki kemampuan untuk mendeteksi berbagai jenis cahaya, termasuk cahaya matahari, sinar inframerah, cahaya tampak, sinar-X, dan sinar ultraviolet.
Karena kemampuannya yang luas dalam mendeteksi berbagai jenis cahaya, photodiode banyak digunakan dalam berbagai perangkat elektronik dan listrik. Beberapa contohnya adalah penghitung kendaraan, sensor kamera, pemindai kode batang, peralatan medis, dan perangkat keamanan.
Bentuk dan Simbol Photodiode (Dioda Foto)
Photodiode, yang juga dikenal sebagai dioda foto, merupakan salah satu jenis dioda yang berbeda dari jenis dioda lainnya, seperti dioda Zener, dioda bridge, dan LED. Setiap jenis dioda memiliki bentuk dan simbolnya masing-masing.
Simbol untuk photodiode terdiri dari panah yang mengarah ke dalam. Jika diperhatikan dengan seksama, simbol ini mirip dengan simbol LED, tetapi ada perbedaan penting.
Arah panah pada simbol LED mengarah ke luar, sedangkan pada photodiode, panahnya mengarah ke dalam. Perbedaan ini mencerminkan karakteristik photodiode yang menghasilkan arus listrik ketika terkena cahaya. Oleh karena itu, photodiode perlu dipasang dalam konfigurasi reversed-bias (terbalik) dalam rangkaian.
Photodiode memiliki dua terminal utama, yaitu terminal katoda (semikonduktor tipe-N) dan terminal anoda (semikonduktor tipe-P).
Fungsi Photodiode (Dioda Foto)
Setelah memahami pengertian photodiode (dioda foto), penting untuk diketahui bahwa photodiode memiliki fungsi utama sebagai sensor cahaya, berkat sensitivitasnya yang tinggi terhadap cahaya. Namun, photodiode juga memiliki berbagai fungsi lain yang dapat diterapkan di berbagai bidang.
Berikut adalah beberapa fungsi photodiode yang sering digunakan:
- Penghitung Kendaraan Lalu Lintas
Photodiode dapat berfungsi sebagai sensor dalam sistem penghitung kendaraan lalu lintas. Dalam aplikasi ini, photodiode mendeteksi perubahan cahaya yang dihasilkan oleh kendaraan yang melewati area sensor, sehingga dapat menghitung jumlah kendaraan yang melintas. - Peralatan Keamanan
Photodiode digunakan dalam sistem keamanan sebagai sensor cahaya untuk mendeteksi perubahan intensitas cahaya. Misalnya, dalam sistem pengaman rumah atau gedung, photodiode dapat mendeteksi adanya gerakan atau perubahan cahaya yang mencurigakan. - Sensor pada Robot Line Follower
Dalam robot line follower, photodiode berfungsi sebagai sensor yang membantu robot mengikuti jalur yang telah ditentukan. Photodiode mendeteksi perbedaan intensitas cahaya antara garis dan latar belakang, sehingga robot dapat mengikuti jalur dengan akurat. - Scanner Barcode
Photodiode digunakan dalam scanner barcode sebagai sensor cahaya yang membaca informasi dari kode batang pada produk. Ketika scanner diarahkan ke barcode, photodiode akan mendeteksi pola cahaya yang dihasilkan oleh barcode dan mengubahnya menjadi data yang dapat dibaca. - Alat-alat Medis
Photodiode dapat diterapkan dalam alat-alat medis sebagai sensor untuk mengukur kadar oksigen dalam darah, denyut nadi, dan lainnya. Photodiode mendeteksi intensitas cahaya yang melewati jaringan tubuh dan memberikan informasi vital yang penting dalam diagnosis dan pemantauan pasien. - Pendeteksi Garis pada Robot Pemadam Api
Pada robot pemadam api, photodiode digunakan sebagai sensor untuk mendeteksi garis yang mengarahkan robot. Photodiode akan mendeteksi perbedaan intensitas cahaya antara garis dan latar belakang, sehingga robot dapat mengikuti jalur yang telah ditentukan menuju titik api. - Sensor Cahaya pada Kamera
Dalam kamera, photodiode berfungsi sebagai sensor cahaya untuk mengukur intensitas cahaya yang masuk. Informasi ini digunakan untuk pengaturan eksposur, penyesuaian fokus, dan berbagai pengaturan lainnya dalam fotografi.
Bahan-Bahan Semikonduktor untuk Photodiode (Dioda Foto)
Bahan-bahan semikonduktor yang umumnya digunakan sebagai bahan dasar photodiode meliputi silikon (Si), germanium (Ge), indium gallium arsenide phosphide (InGaAsP), dan indium gallium arsenide (InGaAs):
- Silikon (Si)
Silikon memiliki arus gelap yang rendah, kecepatan tinggi, dan sensitivitas yang baik dalam rentang panjang gelombang sekitar 400 nm hingga 1000 nm, dengan performa terbaik pada 800 nm hingga 900 nm. - Germanium (Ge)
Germanium memiliki arus gelap yang lebih tinggi, kecepatan rendah, dan sensitivitas yang baik dalam rentang panjang gelombang sekitar 900 nm hingga 1600 nm, dengan performa terbaik pada 1400 nm hingga 1500 nm. - Indium Gallium Arsenide Phosphide (InGaAsP)
Bahan ini cukup mahal, namun memiliki arus gelap yang rendah, kecepatan tinggi, dan sensitivitas yang baik dalam rentang panjang gelombang sekitar 1000 nm hingga 1350 nm, dengan performa terbaik pada 1100 nm hingga 1300 nm. - Indium Gallium Arsenide (InGaAs)
Seperti InGaAsP, bahan ini juga mahal, memiliki arus gelap rendah, kecepatan tinggi, dan sensitivitas yang baik dalam rentang panjang gelombang sekitar 900 nm hingga 1700 nm, dengan performa terbaik pada 1300 nm hingga 1600 nm.
Prinsip Kerja Photodiode
Dalam pembahasan mengenai pengertian photodiode (dioda foto), penting untuk memahami prinsip kerja photodiode itu sendiri. Prinsip kerjanya melibatkan lapisan tipis semikonduktor tipe-N yang kaya akan elektron dan lapisan tebal semikonduktor tipe-P yang kaya akan hole.
Lapisan semikonduktor tipe-N berfungsi sebagai katoda, sementara lapisan semikonduktor tipe-P berfungsi sebagai anoda. Ketika photodiode terkena cahaya, foton—yang merupakan partikel terkecil dari cahaya—akan melewati lapisan semikonduktor tipe-N dan masuk ke dalam lapisan semikonduktor tipe-P.
Saat foton-foton ini bertabrakan dengan elektron yang terikat dalam lapisan semikonduktor tipe-P, sejumlah elektron akan terlepas dari inti atomnya. Proses ini juga mengakibatkan terbentuknya hole (lubang) pada lapisan semikonduktor tipe-P.
Elektron yang terlepas dan berada dekat dengan persimpangan P-N junction akan melintasi batas tersebut menuju lapisan semikonduktor tipe-N. Akibatnya, jumlah elektron di sisi semikonduktor tipe-N akan meningkat, sedangkan di sisi semikonduktor tipe-P akan terjadi kelebihan hole.
Pemisahan muatan negatif (elektron) dan positif (hole) ini menciptakan perbedaan potensial di persimpangan P-N junction. Ketika photodiode terhubung dengan beban atau kabel yang menghubungkan katoda (sisi semikonduktor tipe-N) dan anoda (sisi semikonduktor tipe-P), elektron akan mengalir melalui beban atau kabel dari katoda ke anoda, menghasilkan aliran arus listrik.
Pengoperasian Photodiode
Sudah memahami Pengertian Photodiode (Dioda Foto) kan? Berikutnya terdapat dua model pengoperasian pada Photodiode, yaitu model Photovoltaic dan model Photoconductive.
1. Model Photovoltaic
Seperti halnya Sel Surya (Solar Cell), Photodiode juga dapat menghasilkan tegangan yang dapat diukur. Namun, tegangan dan arus listrik yang dihasilkannya sangat kecil dan tidak mencukupi untuk menyalakan lampu atau perangkat elektronik.
Berikut ini adalah contoh rangkaian Photodiode yang bekerja pada mode Photovoltaic:
2. Model Photoconductive
Karena Photodiode tidak mampu menghasilkan arus listrik yang cukup untuk memenuhi kebutuhan rangkaian elektronik, biasanya Photodiode digabungkan dengan sumber tegangan yang diberikan secara bias terbalik (Reversed Biased Voltage).
Model Photoconductive ini menggunakan sumber tegangan eksternal sebagai penggerak beban atau rangkaian elektronik.
Photodiode sendiri berfungsi sebagai saklar (switch) yang mengalirkan arus listrik ketika terkena cahaya.
Berikut ini adalah contoh rangkaian Model Photoconductive :
Penutup
Dalam artikel ini, kita telah membahas pengertian photodiode, prinsip kerja, serta berbagai fungsi dan aplikasinya yang sangat beragam. Photodiode, sebagai komponen semikonduktor yang mampu mendeteksi cahaya dan mengubahnya menjadi arus listrik, telah menjadi salah satu elemen penting dalam banyak sistem teknologi modern.
Kemampuan photodiode untuk berfungsi dalam berbagai rentang panjang gelombang, mulai dari cahaya tampak hingga sinar inframerah, menjadikannya sangat berguna dalam bidang komunikasi, keamanan, medis, dan otomatisasi. Dari penggunaan dalam sistem penghitung kendaraan hingga aplikasi dalam alat medis untuk mengukur kadar oksigen, photodiode telah menunjukkan fleksibilitas dan efektivitasnya dalam berbagai konteks.
Dengan pemahaman yang lebih dalam tentang pengertian photodiode, kita dapat lebih menghargai inovasi yang ditawarkan oleh teknologi optoelektronik. Di masa depan, dengan perkembangan teknologi yang terus berlanjut, kemungkinan penggunaan photodiode akan semakin luas dan mendalam, memberikan solusi baru untuk tantangan yang ada. Semoga informasi dari bengkeltv.id mengenai Pengertian Photodiode ini bermanfaat untuk Kalian.
