Bengkeltv.id – Pengertian Osiloskop : Ketahui Secara Lengkap. Osiloskop adalah alat ukur yang secara luas digunakan dalam dunia elektronika untuk mengamati dan menganalisis sinyal listrik. Dengan kata lain, osiloskop merupakan perangkat yang memungkinkan teknisi, insinyur, dan ahli elektronika untuk visualisasi grafis dari perubahan tegangan terhadap waktu. Dengan kemampuannya yang unik, osiloskop membantu dalam memecahkan masalah, mendiagnosis kerusakan, dan menyelidiki karakteristik sinyal yang kompleks.
Pentingnya osiloskop tidak dapat dipKalianng sebelah mata, terutama dalam mengatasi tantangan elektronika modern. Dengan cepatnya perkembangan teknologi, pemahaman mendalam terhadap pengertian osiloskop menjadi kunci untuk mengoptimalkan kinerja perangkat elektronik, mulai dari perbaikan sederhana hingga pengembangan sistem canggih.
Artikel ini akan membahas secara mendalam pengertian osiloskop, komponen-komponennya, serta bagaimana alat ini bekerja untuk memberikan gambaran menyeluruh tentang kegunaan dan aplikasi dalam dunia elektronika. Mari kita eksplorasi lebih jauh mengenai peran penting osiloskop dalam memahami dan mengelola sinyal listrik secara efektif.
Pengertian Osiloskop
Osiloskop merupakan perangkat ukur elektronik yang berfungsi untuk merepresentasikan sinyal listrik dan frekuensi dalam bentuk gambar grafik yang mudah dibaca dan dipelajari.
Dengan memanfaatkan osiloskop, kita dapat mengobservasi dan menganalisis bentuk gelombang dari sinyal listrik atau frekuensi dalam suatu rangkaian elektronika.
Pada umumnya, osiloskop dapat menampilkan grafik dua dimensi (2D), di mana sumbu x merepresentasikan waktu dan sumbu Y merepresentasikan tegangan.
Osiloskop memiliki peran penting dan aplikasi luas dalam berbagai industri seperti sains, penelitian, rekayasa, medis, dan telekomunikasi.
Saat ini, terdapat dua jenis osiloskop yang umum digunakan. Pertama, osiloskop analog menggunakan teknologi CRT (Cathode Ray Tube) untuk menampilkan sinyal listrik. Kedua, osiloskop digital menggunakan layar LCD untuk menampilkan sinyal listrik atau gelombang.
Fungsi dan Kegunaan Osiloskop
Oscilloskop adalah alat ukur elektronik yang digunakan untuk memvisualisasikan dan menganalisis sinyal listrik dalam bentuk gelombang. Berikut adalah beberapa fungsi dan kegunaan osiloskop yang dapat Kalian ketahui:
- Mengukur jumlah frekuensi dan gelombang.
- Menganalisis gejala gelombang yang bersifat periodik.
- Mengetahui bentuk gelombang dari suatu tegangan.
- Mengukur frekuensi dan tegangan AC/DC.
- Mengetahui beda fasa antara dua sinyal.
- Mengukur perubahan aliran (fase) dari sinyal input.
- Menganalisis gelombang dan fenomena lain dalam sebuah rangkaian elektronika.
- Menganalisis tingkah laku besaran yang dapat berubah-ubah terhadap waktu pada tampilan layar.
- Melihat dan membaca amplitudo, tegangan, periode, dan frekuensi dari sinyal yang tidak diketahui.
Cara Kerja Osiloskop
Cara kerja osiloskop didasarkan pada penggunaan tabung sinar katoda atau CTR. Elektron yang dipancarkan dari katoda akan bertabrakan dengan permukaan yang dilapisi oleh zat yang fluoresen.
Permukaan tersebut berfungsi sebagai anoda, dan arah pergerakan elektron dipengaruhi oleh medan listrik dan medan magnet. Sinar katoda yang terdapat dalam osiloskop memiliki medan listrik yang memengaruhi pergerakan anoda.
Medan listrik yang diterapkan secara vertikal akan menghasilkan garis lurus vertikal pada layar, sementara medan listrik yang diterapkan secara horizontal akan memiliki tegangan periodik dan membentuk grafik sinusoidal.
Basis waktu periodik menggerakkan cahaya dari kiri ke kanan melintasi permukaan layar. Hal ini menghasilkan titik-titik yang kemudian membentuk jejak sinar pada layar, menunjukkan variasi tegangan sebagai fungsi waktu
Manfaat Osiloskop
Berikut ini adalah beberapa manfaat penggunaan osiloskop:
- Mengetahui frekuensi sinyal osilasi.
- Menentukan besarnya tegangan dan melihat perubahan tegangan seiring waktu.
- Mengidentifikasi sinyal yang mengandung komponen AC dan DC.
- Menganalisis jumlah noise dalam rangkaian elektronika dan melihat perubahan noise dari waktu ke waktu.
- Mendeteksi komponen yang rusak dalam sebuah rangkaian elektronika dengan mengamati respons dari rangkaian saat diuji dengan input yang bervariasi.
Jenis Jenis Osiloskop
Setelah membahas pengertian osiloskop sebelumnya, kita akan melanjutkan dengan membahas berbagai jenis osiloskop. Berikut adalah beberapa jenis osiloskop yang perlu Kalian ketahui:
1. Osiloskop Analog
Osiloskop analog merupakan jenis osiloskop yang merupakan versi pengembangan pertama. Meskipun demikian, responnya terhadap sinyal sudah cukup baik.

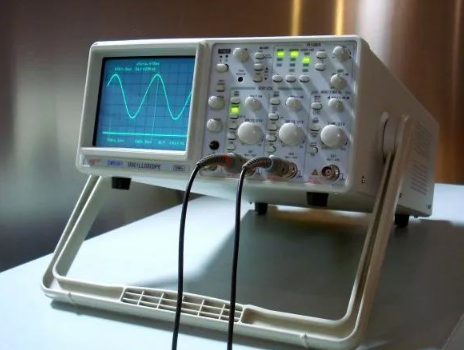

Osiloskop analog sering disebut juga sebagai osiloskop tabung kaca. Ini dikarenakan alat ini menggunakan tabung CRT (Cathode Ray Tube) sebagai layarnya.
2. Osiloskop Digital
Osiloskop digital merupakan versi yang lebih canggih daripada osiloskop analog. Dengan menggunakan layar LCD, alat ukur elektronik ini juga dikenal sebagai osiloskop digital.
Dibandingkan dengan versi analog, osiloskop digital memiliki banyak keunggulan. Salah satu keunggulan utama osiloskop digital adalah kemampuannya untuk menentukan bandwidth secara lebih fleksibel.
Penutup
Dalam mengakhiri pembahasan tentang Pengertian Osiloskop, dapat disimpulkan bahwa osiloskop merupakan alat ukur elektronik yang memiliki peran penting dalam menganalisis dan merekam sinyal listrik. Dengan kemampuannya yang luas, osiloskop menjadi instrumen yang tak tergantikan dalam berbagai bidang, mulai dari elektronika hingga industri.
Pemahaman yang mendalam tentang jenis-jenis osiloskop, seperti osiloskop analog dan digital, memungkinkan para pengguna untuk memilih alat yang sesuai dengan kebutuhan mereka. Seiring dengan perkembangan teknologi, osiloskop terus mengalami inovasi untuk memberikan solusi yang lebih efisien dalam memahami dan mengukur sinyal-sinyal kompleks.
Dengan demikian, pemahaman mendalam tentang pengertian osiloskop menjadi kunci untuk mengoptimalkan pemanfaatan alat ini dalam menghadapi tantangan teknologi masa depan. Semoga informasi dari bengkeltv.id mengenai Pengertian Osiloskop ini bermanfaat untuk Kalian.
