Bengkeltv.id – Pengertian Mesin Frais : Fungsi dan Cara Kerjanya Lengkap. Mesin frais merupakan salah satu peralatan yang sangat vital dalam industri permesinan, terutama untuk proses pemotongan dan pembentukan material dengan tingkat presisi yang tinggi. Mesin ini dirancang untuk memproses berbagai jenis bahan seperti logam, plastik, kayu, dan bahan komposit lainnya, menghasilkan produk dengan bentuk dan ukuran yang sangat akurat. Kemampuan mesin frais untuk menghasilkan berbagai macam bentuk, baik itu permukaan datar, alur, profil, ataupun bentuk kompleks lainnya, menjadikannya alat yang tak tergantikan dalam dunia manufaktur. Mesin ini digunakan secara luas dalam pembuatan komponen mesin, alat perkakas, serta berbagai produk industri lainnya.
Dalam artikel ini, kita akan mengupas tuntas pengertian mesin frais, fungsi-fungsi utama yang dimilikinya, serta cara kerjanya secara rinci. Memahami cara kerja mesin frais sangat penting, baik bagi para teknisi maupun pekerja industri, karena hal ini dapat memastikan bahwa proses produksi berjalan dengan efisien dan menghasilkan produk yang berkualitas tinggi. Tanpa pemahaman yang mendalam mengenai mesin ini, kesalahan dalam pengoperasiannya dapat mempengaruhi kualitas produk dan menghambat kelancaran proses produksi.
Pengertian Mesin Frais
Mesin frais adalah peralatan pemotong canggih yang menggunakan sistem Computer Numerical Control (CNC) untuk melakukan pemotongan material dengan tingkat akurasi yang tinggi. Prinsip kerja mesin ini didasarkan pada penggunaan alat potong (milling cutter) yang berputar secara tegak lurus terhadap sumbu, sehingga memungkinkan pemotongan yang presisi dan efisien.
Sebagai mesin perkakas, mesin frais memiliki gerakan utama yang melibatkan pemutaran alat potong secara otomatis. Dengan cara ini, proses pemotongan benda kerja menjadi lebih mudah dan lebih cepat, karena mesin dapat melakukan berbagai jenis pemotongan tanpa memerlukan pengaturan manual yang rumit. Mesin ini juga memiliki kemampuan untuk membentuk benda kerja sesuai dengan pola atau model yang diinginkan, memberikan fleksibilitas bagi penggunanya untuk menghasilkan produk dengan berbagai bentuk.
Mesin frais terdiri dari beberapa bagian yang saling terhubung dengan baik, yang menjadikannya alat dengan prinsip kerja yang cukup kompleks. Mesin ini menggerakkan poros yang dilengkapi dengan pisau frais untuk memotong material sesuai dengan spesifikasi yang diinginkan. Operator dapat mengatur gerakan pisau tersebut, sehingga memungkinkan pembentukan benda kerja yang presisi dan sesuai dengan desain yang diinginkan oleh konsumen atau pemesan.

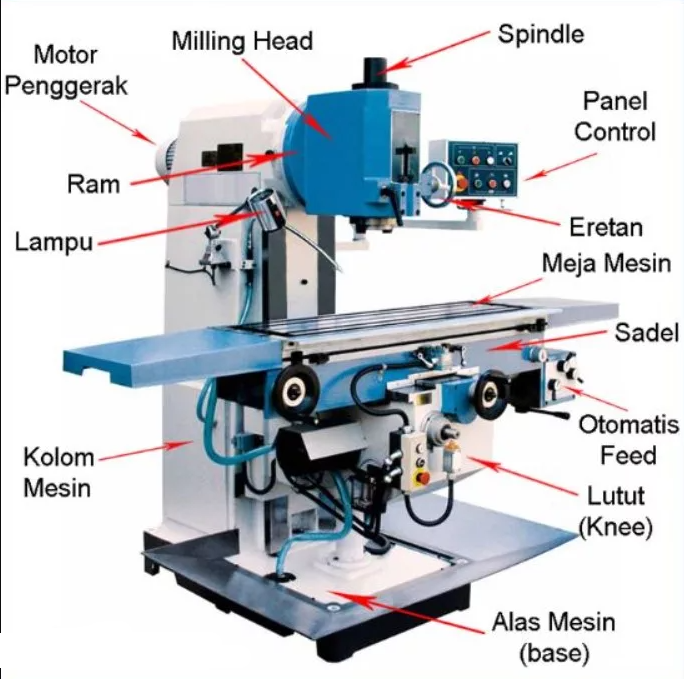

Bagian-Bagian Mesin Frais
Berikut adalah penjelasan rinci mengenai bagian-bagian utama mesin frais:
- Alas Mesin (Base)
Berfungsi sebagai fondasi atau penopang utama mesin frais serta tempat untuk menampung cairan pendingin (coolant) setelah digunakan. - Kolom Mesin
Kolom ini berperan sebagai penyangga utama dan tempat untuk mendirikan komponen-komponen mesin lainnya. - Lutut (Knee)
Bagian ini memiliki dua alur yang saling berpotongan tegak lurus, yang dikenal dengan sebutan tipe ekor burung, yang memungkinkan pergerakan bagian mesin lainnya. - Sadel (Dudukan Meja)
Terletak di antara lutut dan meja mesin frais, sadel berfungsi untuk menahan posisi meja mesin. - Meja Mesin (Table)
Merupakan tempat untuk menempatkan dan mengunci benda kerja selama proses pengefraisan berlangsung. - Lengan (Arm)
Terletak di atas kolom pada mesin frais horisontal dan universal, lengan berfungsi untuk memberikan dukungan pada bagian-bagian lain. - Spindle
Berfungsi sebagai penahan alat potong pada mesin frais vertikal dan tempat untuk memasang arbor pada mesin frais horisontal. - Arbor
Digunakan sebagai ekstensi dari spindle pada mesin frais horisontal untuk mendukung pemasangan alat potong. - Support Arbor (Pendukung Arbor)
Berfungsi untuk menstabilkan gerakan arbor agar tetap presisi selama proses pengefraisan. - Milling Head
Bagian ini terletak di bagian atas mesin frais vertikal dan berfungsi sebagai tempat untuk memasang alat potong. - Ram
Bagian yang menonjol keluar pada mesin frais vertikal, ram memberikan fleksibilitas pada pergerakan kepala frais. - Motor Penggerak
Bertugas untuk mengonversi energi listrik menjadi energi mekanik yang memberikan tenaga bagi mesin untuk beroperasi. - Handle
Digunakan untuk menggerakkan meja mesin secara manual, baik dalam arah vertikal maupun horizontal, untuk menyesuaikan posisi benda kerja dengan presisi.
Fungsi Mesin Frais
Setelah memahami pengertian mesin frais, selanjutnya perlu diketahui bahwa mesin frais atau mesin milling adalah alat yang digunakan dalam industri manufaktur untuk memotong dan membentuk berbagai jenis material, seperti logam, plastik, dan kayu, menjadi ukuran dan bentuk yang diinginkan. Berikut adalah penjelasan lebih rinci mengenai fungsi mesin frais:
- Memotong Material
Fungsi utama mesin frais adalah untuk memotong material menjadi ukuran dan bentuk tertentu dengan presisi tinggi. Mesin ini dapat digunakan untuk memotong berbagai jenis material, termasuk logam, plastik, dan kayu, tergantung pada kebutuhan produksi. - Pembentukan Permukaan
Mesin frais juga dapat digunakan untuk membentuk permukaan material, baik itu permukaan datar, berlekuk, bersiku, silindris, atau profil khusus lainnya. Proses ini dilakukan dengan cara memutar pahat frais terhadap benda kerja yang tetap diam, memungkinkan pembentukan permukaan dengan hasil yang halus dan akurat. - Permesinan CNC
Banyak mesin frais modern dilengkapi dengan teknologi CNC (Computer Numerical Control) yang memungkinkan operator untuk memprogram dan mengontrol gerakan mesin melalui komputer. Teknologi ini meningkatkan efisiensi dan akurasi dalam proses pengerjaan, memungkinkan pembuatan komponen dengan tingkat presisi yang lebih tinggi. - Membuat Alur dan Lubang
Selain untuk memotong dan membentuk permukaan, mesin frais juga dapat digunakan untuk membuat alur dan lubang pada material. Alur ini bisa berfungsi untuk jalur instalasi kabel, sementara lubang-lubang bisa digunakan untuk pemasangan baut dan mur, sangat penting dalam berbagai aplikasi industri. - Modifikasi dan Finishing
Mesin frais juga memainkan peran dalam melakukan modifikasi dan finishing pada benda kerja. Proses ini termasuk merapikan sisi-sisi benda, memoles permukaan, atau melakukan penyesuaian ukuran terakhir untuk memastikan komponen memenuhi stKalianr yang diinginkan.
Dengan kemampuan yang sangat beragam ini, mesin frais menjadi alat yang sangat penting dalam berbagai industri, termasuk otomotif, aerospace, elektronik, dan sektor manufaktur lainnya.
Cara Kerja Mesin Frais
Masih dalam pembahasan Pengertian Mesin Frais, Nah cara kerja mesin frais adalah mengurangi diameter benda kerja, baik dilakukan dengan penyayatan atau pemotongan. Gerak potongnya menyerupai teknik pahat, dengan bantuan putaran spindle dan gerak pisau yang berputar.
Mesin ini juga mampu membuat lubang pada objek, sehingga menghasilkan produk yang sesuai dengan persyaratan produksi.
Kalian dapat mengenali setiap tipe mesin dengan melihat ilustrasi mesin frais yang Kalian gunakan, serta memahami bagian-bagian mesin frais.
1. Secara garis besar, prinsip kerja mesin frais dibagi menjadi empat, yaitu
- Gerakan Vertikal:
Merupakan gerakan meja yang naik dan turun, yang dikendalikan oleh handle vertikal selama proses pemberian makanan (feeding). - Gerakan Horizontal:
Merupakan gerakan meja ke kanan dan ke kiri, yang dikendalikan oleh cranked handle dengan skala 0,02 mm untuk mengatur kecepatan proses feeding. - Gerakan Melintang:
Merupakan gerakan head stock yang bergerak secara melintang untuk menyesuaikan posisi alat potong dengan benda kerja. - Gerakan Berputar:
Merupakan gerakan rotasi dari cutter milling atau alat pemotong lainnya yang digunakan untuk proses feeding benda kerja.
2. Selain itu, ada tiga variasi gerakan dalam mesin frais, yaitu
- Gerakan Berputar:
Merupakan gerakan utama yang dilakukan oleh alat pemotong (cutter). Selama proses pemotongan, pisau milling berputar di sekitar sumbunya untuk memotong material. - Gerakan Feeding:
Proses pemindahan benda kerja sepanjang area yang akan dipotong. Gerakan ini dapat berupa gerakan melingkar atau lurus, tergantung pada jenis pemotongan yang dilakukan. - Gerakan Pemotongan:
Merupakan gerakan yang memungkinkan sisi potong pisau (cutter) untuk masuk ke dalam benda kerja. Agar proses pemotongan berlangsung aman dan akurat, benda kerja harus dijepit dengan kuat pada ragum.
3. Lalu, penting juga untuk Kalian ketahui bahwa ada tiga metode pemotongan dalam mesin miling (Frais)
- Metode Pemotongan Searah:
Pisau milling memotong searah dengan arah gerakan maju benda kerja, menghasilkan pemotongan yang lebih halus dan efisien. - Metode Pemotongan Berlawanan Arah:
Pisau milling berputar dan memotong dengan arah berlawanan dengan gerakan maju benda kerja, yang dapat menghasilkan permukaan pemotongan yang lebih kasar tetapi lebih efektif untuk material yang keras. - Metode Pemotongan Netral:
Pemotongan dilakukan dengan menggunakan pisau milling yang memiliki diameter sama dengan lebar benda kerja yang akan dipotong. Proses pemotongan dimulai dengan arah berlawanan hingga mencapai setengah dari panjang benda kerja, kemudian dilanjutkan dengan pemotongan searah untuk mencapai hasil yang lebih optimal.
Jenis Mesin Frais
Setelah mengetahui secara jelas mengenai Pengertian Mesin Frais. Nah untuk memudahkan Kalian membedakan mesin ini dengan mesin yang lain, berikut adalah informasi mengenai berbagai jenis mesinnya, antara lain:
1. Mesin Freis Universal
Mesin Freis Universal adalah jenis mesin yang menggabungkan model horizontal dan vertikal. Mesin ini memiliki posisi spindle yang bisa berdiri tegak atau mendatar. Keunggulan mesin ini adalah kemampuannya untuk digunakan dengan berbagai macam alat potong.
2. Mesin Freis Horizontal
Mesin Freis Horizontal memiliki posisi spindle yang mendatar dengan alat potong berbentuk helix atau pisau mantel. Mesin ini melakukan gerakan memanjang dan melintang.
3. Mesin Frais Omniversal
Mesin Frais Omniversal memiliki banyak variasi gerakan, yang membuatnya lebih praktis dibandingkan dengan mesin frais biasa. Parameter pemotongan pada mesin ini cukup sederhana, dan mesin ini dapat digunakan dengan tambahan meja yang dapat dimiringkan.
4. Mesin Frais Planner
Mesin Frais Planner, juga dikenal sebagai olano miller, merupakan mesin jenis frais yang khusus dirancang untuk pekerjaan berat. Seperti mesin universal, mesin ini dapat digunakan untuk melakukan gerakan spindle secara horizontal dan vertikal.
Dengan penjelasan mengenai berbagai jenis mesin frais ini, diharapkan Kalian dapat membedakan masing-masing jenis mesin dan menentukan jenis yang sesuai dengan kebutuhan Kalian.
Penutup
Sebagai kesimpulan, pengertian mesin frais mencakup alat yang sangat penting dalam industri manufaktur, khususnya dalam proses pemotongan dan pembentukan material dengan tingkat presisi tinggi. Mesin ini memiliki berbagai fungsi, mulai dari memotong material menjadi bentuk dan ukuran yang diinginkan, membentuk permukaan benda kerja, hingga membuat alur dan lubang yang diperlukan dalam berbagai aplikasi. Dengan adanya teknologi CNC, mesin frais modern dapat memberikan akurasi dan efisiensi yang lebih tinggi, memudahkan operator dalam mengontrol proses pengerjaan.
Mesin frais juga memiliki beragam gerakan dan metode pemotongan yang disesuaikan dengan kebutuhan spesifik setiap proses produksi. Dari gerakan vertikal hingga horizontal, serta berbagai metode pemotongan, mesin frais dapat disesuaikan untuk memenuhi berbagai jenis pekerjaan manufaktur, baik untuk material logam, plastik, maupun bahan lainnya.
Dengan kemampuannya yang luas, mesin frais menjadi komponen yang tak terpisahkan dalam dunia industri, membantu menghasilkan komponen berkualitas tinggi di sektor otomotif, aerospace, elektronik, dan banyak lagi. Memahami pengertian mesin frais dan cara kerjanya sangat penting bagi para teknisi dan pekerja industri untuk memastikan bahwa setiap proses produksi berjalan dengan lancar dan menghasilkan produk yang memenuhi stKalianr kualitas yang diinginkan. Demikian ulasan dari bengkeltv.id mengenai Pengertian Mesin Frais. Semoga bermanfaat untuk Kalian.
