√ Pengertian Konektor Rj 45: Fungsi, Jenis dan Cara Kerjanya Lengkap

Bengkeltv.id – √ Pengertian Konektor Rj 45: Fungsi, Jenis dan Cara Kerjanya Lengkap. Konektor RJ 45 digunakan sebagai penghubung kabel ethernet yang sering digunakan dalam jaringan LAN (Local Area Network) dan topologi jaringan lainnya. Konektor RJ 45 juga sering digunakan dalam stkalianr keamanan jaringan, seperti sebagai penghubung antara LAN dan pusat jaringan.

Dalam artikel ini, kita akan mengulas dengan lengkap fungsi, cara kerja, jenis, dan cara pemasangan konektor RJ 45, bukan hanya memberikan informasi secara umum.

Pengertian Konektor RJ45

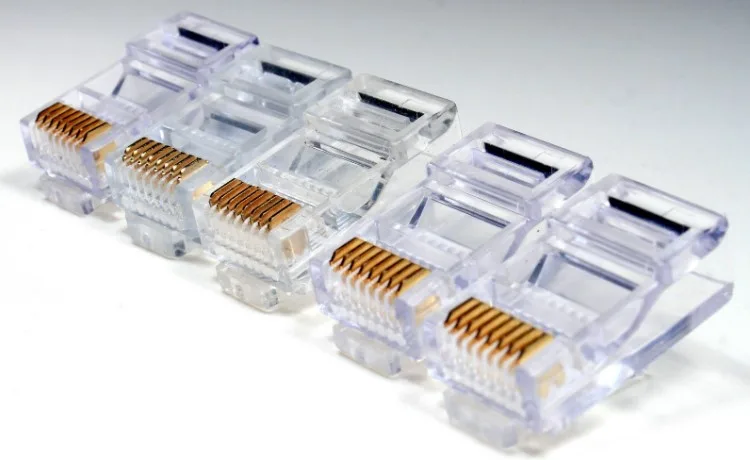

Konektor RJ45 adalah jenis konektor yang digunakan pada kabel ethernet dalam berbagai topologi jaringan, termasuk LAN (Local Area Network) dan topologi jaringan lainnya.

RJ dalam RJ45 adalah singkatan dari Registered Jack, yang merupakan stkalianr peralatan dalam jaringan yang mengatur cara konektor dipasang dan urutan kabelnya. kalian dapat menemui konektor ini pada kabel UTP (Unshielded Twisted Pair) atau STP (Shield Twisted Pair) yang terhubung ke transceiver.

Setiap konektor RJ45 memiliki delapan pin, yang berarti kabel yang menggunakan konektor ini terdiri dari delapan kabel terpisah. Jika kalian melihat lebih dekat ke ujung kabel ethernet, kalian akan menemukan kedelapan kabel ini.

Masing-masing kabel memiliki warna yang berbeda dan urutannya memiliki aturan tertentu. Selain itu, dari kedelapan kabel tersebut, empat di antaranya berwarna solid dan empat lainnya berstripes.

Fungsi Konektor RJ45

Konektor RJ 45 merupakan sebuah komponen yang memiliki peran penting dalam topologi jaringan. Keunggulan desainnya yang teliti memungkinkan konektor ini untuk berfungsi dengan optimal. Fungsi-fungsi utama dari konektor RJ 45 adalah sebagai berikut:

1. Mempermudah Perpindahan Kabel: Salah satu fungsi utama konektor RJ 45 adalah memudahkan proses perpindahan kabel dari satu lokasi ke lokasi lain dalam jaringan. Ini sangat berguna ketika kalian perlu mengatur atau mengubah konfigurasi jaringan. Dengan konektor ini, kalian dapat dengan mudah mengganti atau memperpanjang kabel tanpa perlu mengganggu seluruh jaringan.
2. Melindungi Dari Sengatan Arus Listrik: Konektor RJ 45 juga berfungsi sebagai penghalang yang efektif terhadap risiko sengatan arus listrik yang dapat berasal dari perangkat jaringan. Ini membantu melindungi perangkat dan pengguna jaringan dari bahaya listrik yang tidak diinginkan, sehingga meningkatkan keamanan seluruh sistem.
3. Mendeteksi Kerusakan Data: Konektor RJ 45 juga memiliki kemampuan untuk mendeteksi kerusakan data atau masalah lainnya saat data dikirimkan melalui jaringan. Ini adalah fitur yang penting untuk tujuan pemecahan masalah (troubleshooting) yang memungkinkan teknisi jaringan untuk dengan cepat mengidentifikasi dan mengatasi masalah dalam jaringan.

Setiap port dari konektor RJ 45 memiliki fungsi dan kegunaan yang unik sesuai dengan perannya dalam jaringan. Kombinasi dari fungsi-fungsi ini membuat konektor RJ 45 menjadi salah satu komponen kunci yang mendukung stabilitas dan kinerja jaringan yang hkalianl. Dengan desain yang cermat dan peran yang penting dalam pengelolaan jaringan, konektor RJ 45 menjadi unsur vital dalam ekosistem jaringan modern.

Cara Kerja Konektor RJ45

Cara kerja konektor RJ 45 adalah sebagai berikut: Konektor ini digunakan sebagai penghubung dalam jaringan kabel ethernet, yang merupakan jenis jaringan komunikasi yang dirancang untuk menghubungkan beberapa komputer satu sama lain.

Dalam konektor RJ 45, terdapat 8 tembaga yang akan dihubungkan dengan kabel UTP. Di dalam konektor ini, terdapat dua tipe koneksi yang umum digunakan, yaitu CAT 4 dan CAT 6.

CAT 4 adalah tipe koneksi yang memungkinkan 4 kabel untuk terhubung satu sama lain. Sementara itu, pada CAT 6, hanya 6 kabel yang terkoneksi dan akan digunakan untuk mentransfer data.

Dalam proses transfer data, sebenarnya hanya dibutuhkan 4 kabel. Sisanya akan digunakan jika terjadi masalah atau perlu perbaikan pada kabel lain. Namun, terkadang dalam beberapa situasi, seluruh kabel yang terhubung pada konektor ini dapat berperan penting dalam menjaga kualitas koneksi.

Jenis-Jenis Konektor RJ 45

Dalam hal konfigurasi dan kebutuhannya, konektor RJ 45 dibedakan menjadi beberapa jenis yang berbeda.

Beberapa contoh jenis konektor RJ 45 meliputi:

1. Kabel Cross Over

Kabel jenis cross over menggunakan konektor RJ 45 untuk menghubungkan dua perangkat jaringan yang memiliki hierarki setingkat agar dapat berkomunikasi secara langsung. Contohnya, saat menghubungkan dua router atau mengkoneksikan komputer ke sebuah AP radio, maka kabel cross over ini menjadi pilihan yang tepat.

2. Kabel Straight Through

Pada jenis kabel straight through, konektor RJ 45 digunakan untuk menghubungkan dua perangkat jaringan yang memiliki hierarki yang berbeda. Sebagai contoh, ketika menghubungkan sebuah komputer ke sebuah switch. Dalam situasi seperti ini, konektor RJ 45 memainkan peran penting dalam menyatukan kedua perangkat dengan mudah.

3. Kabel Roll Over

Kabel roll over adalah konfigurasi yang sangat sederhana, di mana fungsi kabel dibalikkan dari satu sisi ke sisi lainnya. Kabel roll over sering digunakan dalam berbagai jenis jaringan, salah satunya adalah untuk menghubungkan komputer dengan router. Prosesnya yang simpel membuatnya sangat praktis dalam situasi tertentu.

4. Kabel CAT

Selain itu, konektor RJ 45 juga umumnya digunakan pada kabel CAT, yang sering dipakai dalam jaringan LAN (Local Area Network). Fungsinya adalah untuk memfasilitasi transmisi data antar perangkat yang terhubung dalam jaringan ethernet. Terdapat dua jenis kabel yang sering digunakan dalam jaringan ethernet, yaitu kabel UTP dan STP. Dalam kedua kasus ini, konektor RJ 45 sangat dibutuhkan untuk menghubungkan kabel-kabel tersebut dengan perangkat jaringan.

Cara Memasang Konektor RJ 45

Konektor RJ 45 merupakan jenis konektor sekali pakai, artinya jika terjadi kerusakan atau kecacatan saat proses pemasangan, kita harus menggantinya dengan yang baru karena konektor ini tidak dapat diperbaiki.

Proses pemasangan konektor RJ 45 sebenarnya tidak terlalu sulit, asalkan kita memperhatikan susunan kabel dengan teliti agar tidak terjadi kebingungan atau penyalaan yang salah.

Pada konektor RJ 45, kita akan menemukan 8 kabel dengan warna yang berbeda-beda. Saat memasangnya, kita akan menemui pin pertama yang akan diikuti oleh angka 2, 3, 4, 5 sampai 8.

Mari kita jelaskan langkah-langkah pemasangan konektor RJ 45 pada kabel UTP secara lebih rinci:

1. Persiapkan Alat-Alat yang Dibutuhkan: Mulailah dengan menyiapkan semua peralatan yang diperlukan, seperti kabel UTP, konektor RJ 45, crimping tool, alat pengupas kabel, dan peralatan lainnya yang diperlukan.
2. Tentukan Pola Hubungan: Pilih pola hubungan yang sesuai dengan kebutuhan kalian, apakah itu cross over, straight, roll over, atau pola lainnya yang sesuai.
3. Kupas Ujung Kabel UTP: Gunakan alat pengupas kabel untuk mengupas sekitar 2-3 cm ujung kabel UTP dengan hati-hati.
4. Susun Warna Kabel: Susun warna kabel sesuai dengan pola yang telah kalian pilih. Pastikan urutannya sesuai dengan stkalianr yang berlaku.
5. Potong Kabel: Potong ujung kabel yang telah kalian susun dengan panjang sekitar 1,5 cm.
6. Siapkan Konektor RJ 45: Pastikan konektor RJ 45 sudah siap.
7. Masukkan Kabel: Masukkan ujung kabel ke dalam konektor dan pastikan kabel masuk hingga mentok ke dalam konektor.
8. Pastikan Kulit Kabel Masuk dengan Baik: Pastikan juga bahwa kulit kabel masuk hingga ke bagian pengunci konektor agar koneksi menjadi kokoh dan kuat.
9. Kunci Kabel: Gunakan crimping tool untuk mengunci ujung kabel dengan konektor. Pastikan semua kabel terkunci dengan baik.
10. Tes Koneksi: Setelah semua langkah selesai, gunakan kabel tester untuk memeriksa apakah konektor berfungsi dengan baik atau tidak. Ini penting untuk memastikan koneksi yang stabil dan terpercaya.

Dengan mengikuti langkah-langkah di atas dengan hati-hati, kalian dapat memasang konektor RJ 45 pada kabel UTP dengan baik, sehingga dapat digunakan dalam jaringan dengan performa yang optimal.

Baca Juga :

• Pengertian Konektor BNC: Fungsi, Jenis dan Cara Pasangnya
• Pengertian Konektor (Connector) dan Jenis-Jenisnya Secara Lengkap
• √ Apa Itu Kabel Koaksial, Fungsi, Jenis dan Harganya
• Pengertian Kabel RCA: Fungsi, Karakteristik & Cara Menggunakanya

Penutup

Sebagai rangkuman artikel bengkeltv.id, konektor RJ-45 memegang peran penting dalam dunia komunikasi dan jaringan komputer saat ini.

Memahami pengertian dan fungsi dari konektor RJ-45 akan mempermudah kita dalam memahami bagaimana sistem jaringan beroperasi dan bagaimana data disalurkan dari satu perangkat ke perangkat lainnya.

Semoga dengan pemahaman yang tepat tentang RJ-45, kita dapat lebih menghargai teknologi sederhana yang berperan besar dalam konektivitas kita sehari-hari.
