Bengkeltv.id – √ Pengertian Kapasitor Variabel: Fungsi, Jenis, Simbol dan Cirinya. Kapasitor variabel adalah jenis kapasitor yang memungkinkan pengguna untuk menyesuaikan nilai kapasitasnya sesuai kebutuhan. Dengan demikian, kita memiliki kemampuan untuk mengubah kapasitas kapasitor ini secara sengaja. Nilai kapasitasnya dapat disesuaikan agar cocok dengan keperluan tertentu.

Penggunaan kapasitor variabel umumnya sangat populer dalam berbagai jenis rangkaian elektronika. Misalnya, kapasitor ini sering digunakan dalam radio, antena tuner, dan juga sirkuit L/C yang terkait dengan pengaturan frekuensi dan resonansi.

Untuk lebih memahami apa itu kapasitor variabel, bagaimana fungsi dan cara kerjanya, serta melihat gambar simbolnya, jenis-jenisnya, dan ciri-cirinya, kalian dapat menemukan informasi lebih lanjut dalam artikel yang akan kami bahas selanjutnya!

Pengertian Kapasitor Variabel

Kapasitor variabel adalah jenis kapasitor yang memungkinkan pengguna untuk mengubah dan menyesuaikan kapasitasnya sesuai dengan kebutuhan. Dengan kata lain, alat ini dapat dikontrol untuk menciptakan kapasitas yang diinginkan.

Biasanya, kapasitor variabel dilengkapi dengan poros yang dapat diputar dan disetel oleh pengguna. Ketika poros tersebut diputar, jarak antara dua pelat kapasitor atau luas permukaan elektroda yang saling tumpang tindih dapat diubah.

Perubahan pada jarak antara pelat atau luas permukaan elektroda akan secara otomatis mengubah kapasitasnya. Kapasitor variabel umumnya menggunakan udara sebagai bahan dielektriknya.

Alat ini sering digunakan dalam berbagai jenis rangkaian elektronik, terutama dalam rangkaian L/C.

Jenis-Jenis Kapasitor Variabel

Fungsi kapasitor variabel hampir sama dengan jenis kapasitor lainnya, yakni untuk menyimpan arus listrik sementara.

Berdasarkan bentuk fisiknya, kapasitor variabel dapat dibagi menjadi dua jenis, yaitu:

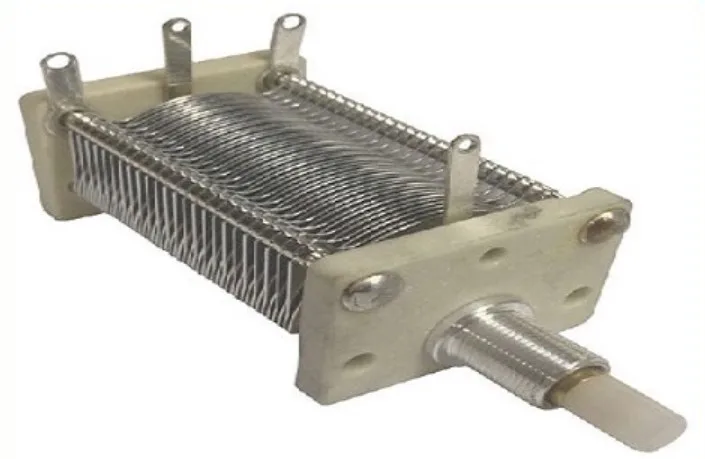

1. Varco

Varco adalah singkatan dari Variable Condensator. Kapasitor ini memiliki dimensi yang cukup besar dan biasanya terbuat dari logam. Untuk mengenali kapasitor jenis Varco, kita dapat memperhatikan beberapa ciri-ciri khusus berikut ini:

Bahan Logam: Kapasitor Varco umumnya terbuat sepenuhnya dari bahan logam. Ini termasuk pelat-pelat dalam kapasitor yang berfungsi untuk menyimpan muatan.
Ukuran Fisik Besar: Salah satu ciri paling mencolok dari kapasitor Varco adalah ukurannya yang lebih besar dibandingkan dengan jenis kapasitor lainnya. Dimensinya yang besar memungkinkan kapasitor ini untuk memiliki kapasitas yang dapat diubah secara signifikan.
Rentang Kapasitansi: Kapasitor Varco memiliki rentang kapasitansi yang khas, yaitu sekitar 100 picoFarad (pF) hingga 500 pF. Rentang ini memungkinkan pengaturan kapasitansi yang luas sesuai dengan kebutuhan.

Kapasitor Varco sering digunakan dalam proses penyaringan gelombang frekuensi. kalian dapat melihat penggunaannya dalam komponen perangkat radio, seperti dalam spul osilator atau spul antena. Kapasitor Varco memungkinkan pengaturan presisi frekuensi dalam perangkat elektronik, membuatnya sangat berguna dalam mencapai performa yang diinginkan dalam penerimaan dan pemancaran sinyal radio.

2. Trimmer

Perbedaan yang paling mencolok antara kedua jenis kapasitor varco, yaitu Varco dan trimmer, terletak pada bentuk dan ukuran fisik mereka yang sangat berbeda.

Kapasitor Varco memiliki dimensi yang besar, sementara jenis trimmer memiliki ukuran fisik yang jauh lebih kecil. Ukuran yang lebih besar pada kapasitor Varco memungkinkan pengaturan kapasitas yang lebih besar dibandingkan dengan kapasitor trimmer.

Berikut adalah beberapa ciri-ciri khusus dari kapasitor variabel jenis trimmer:

Ukuran Fisik Lebih Kecil: Kapasitor trimmer memiliki ukuran fisik yang lebih kecil daripada kapasitor Varco. Karena ukurannya yang kecil ini, biasanya dibutuhkan obeng atau alat khusus untuk melakukan penyesuaian pada porosnya.
Pemasangan Tipe Paralel: Kapasitor trimmer biasanya dipasang dalam rangkaian dengan tipe paralel, yang berarti kapasitor ini terhubung secara paralel dengan komponen lain dalam rangkaian.
Kaki Terminal Logam: Kapasitor trimmer memiliki kaki terminal yang terbuat dari material logam. Kaki terminal ini digunakan untuk menghubungkan kapasitor ke dalam rangkaian.
Isolator Berbahan Mika: Kapasitor trimmer sering kali dilingkupi oleh isolator yang terbuat dari bahan mika. Isolator ini berfungsi untuk menjaga kapasitor terisolasi dari komponen lain dalam rangkaian.
Digunakan sebagai Pemilih Frekuensi atau Fine Tune: Kapasitor trimmer sering digunakan sebagai alat untuk menyesuaikan atau mengatur frekuensi dengan sangat halus. Ini membuatnya berguna dalam situasi di mana penyetelan presisi frekuensi diperlukan, seperti pada pemancar atau penerima radio.
Kapasitansi Di Bawah 100 pF: Kapasitor trimmer memiliki rentang kapasitansi yang biasanya berada di bawah 100 picoFarad (pF). Rentang ini cocok untuk aplikasi yang memerlukan penyesuaian kapasitansi yang sangat halus.

Jadi, perbedaan utama antara kapasitor Varco dan trimmer adalah ukuran fisiknya, penggunaan, dan rentang kapasitansinya. Kapasitor Varco cocok untuk aplikasi yang memerlukan kapasitansi yang lebih besar dan kasar, sementara kapasitor trimmer digunakan untuk penyesuaian halus dan memiliki ukuran fisik yang lebih kecil.

Gambar Simbol Kapasitor Variabel

Untuk memperjelasnya, berikut ini adalah simbol-simbol kapasitor variabel yang terdapat di bawah ini.

Ciri-Ciri Kapasitor Variabel

Kapasitor variabel memiliki karakteristik khusus yang membedakannya dari jenis kapasitor lainnya. Beberapa ciri-ciri penting dari kapasitor variabel adalah sebagai berikut:

1. Ukuran Fisik yang Lebih Besar

Kapasitor variabel cenderung memiliki ukuran fisik yang lebih besar dibandingkan dengan kapasitor tetap (Fixed Capacitor). Dimensinya yang besar memungkinkan kapasitor variabel untuk memiliki kapasitas yang dapat diubah dengan jarak antara pelat yang lebih besar.

2. Kapasitansi yang Terbatas

Kapasitor variabel biasanya memiliki nilai kapasitansi yang relatif kecil, berkisar antara sekitar 100 picoFarad (pF) hingga 500 pF. Hal ini membuatnya lebih cocok untuk aplikasi yang memerlukan kapasitas yang lebih kecil.

3. Kapasitas yang Dapat Diubah

Salah satu ciri utama kapasitor variabel adalah kemampuannya untuk mengubah nilai kapasitansinya sesuai kebutuhan pengguna. Dengan mengatur jarak antara pelat atau luas permukaan elektroda yang tumpang tindih, pengguna dapat mengubah kapasitas kapasitor ini secara manual.

4. Penggunaan dalam Sirkuit L/C

Kapasitor variabel sering digunakan dalam berbagai jenis sirkuit elektronik, terutama dalam sirkuit yang melibatkan komponen L (induktor) dan C (kapasitor). Mereka digunakan untuk mengatur frekuensi, resonansi, atau untuk memilih sinyal frekuensi tertentu dalam sirkuit tersebut.

Dengan ciri-ciri khusus ini, kapasitor variabel memiliki peran penting dalam banyak aplikasi elektronik yang memerlukan penyesuaian kapasitansi yang presisi dan kemampuan untuk mengatur sinyal frekuensi.

Bagaimana Cara Kerja Kapasitor Variabel?

Pada kapasitor variabel, terdapat dua sistem pelat yang berfungsi sebagai kontrol mekanis. Kedua pelat ini biasanya akan digerakkan oleh komponen yang disebut sebagai stator dan rotor.

Cara kerja kapasitor variabel dapat dijelaskan sebagai berikut:

1. Perputaran Rotor

Ketika rotor mengalami perputaran, pelat rotor akan bergerak dan memasuki celah yang terletak pada komponen stator. Proses ini menciptakan kontak antara pelat rotor dan stator, dan itulah yang menghasilkan perubahan nilai kapasitansi.

2. Pengaturan Tegangan

Untuk menentukan nilai kapasitansi yang diinginkan, kita perlu mengatur jumlah tegangan yang diberikan ke pelat kapasitor. Besar atau kecilnya tegangan yang mengalir ke kaki terminal kapasitor akan mempengaruhi nilai kapasitansi yang dihasilkan. Dengan mengontrol tegangan, pengguna dapat mengatur kapasitansi sesuai kebutuhan.

3. Pengaruh Jarak Antar Terminal dan Luas Elektroda

Selain mengatur jumlah tegangan yang masuk, jarak antara terminal dan luas permukaan elektroda juga memiliki peran penting dalam mengatur nilai kapasitansi. Perubahan jarak antara pelat-pelat kapasitor atau luas permukaan elektroda yang tumpang tindih akan memengaruhi kapasitansi keseluruhan.

4. Penggunaan Bahan Dielektrik

Bahan dielektrik yang digunakan juga memiliki dampak signifikan pada perubahan nilai kapasitansi. Kapasitor variabel biasanya menggunakan udara sebagai bahan dielektriknya, dan penggunaan bahan dielektrik yang berbeda dapat mempengaruhi karakteristik kapasitansi.

Dengan menggabungkan pengaturan rotor, pengendalian tegangan, penyesuaian jarak antara pelat, luas elektroda, dan bahan dielektrik, pengguna dapat mengatur nilai kapasitansi kapasitor variabel sesuai dengan kebutuhan spesifik dalam berbagai aplikasi elektronik. Hal ini menjadikan kapasitor variabel sebagai komponen yang sangat berguna untuk mencapai presisi dalam mengatur sinyal frekuensi dan efisiensi dalam sirkuit elektronik.

Parameter Kapasitor Variabel

Dalam konteks Pengertian Kapasitor Variabel, terdapat beberapa faktor yang dapat memengaruhi kinerja kapasitor variabel. Berikut adalah beberapa parameter yang perlu diperhatikan:

Perubahan Kapasitansi: Kapasitansi kapasitor variabel dipengaruhi oleh sudut rotasi dan komponen bergerak dari pelat kapasitor. Semakin besar sudut rotasi, semakin besar pula perubahan kapasitansi yang terjadi.
Pengaruh Desain terhadap Perubahan Suhu: Desain kapasitor memengaruhi respons terhadap perubahan suhu yang terjadi pada alat tersebut. Kapasitor yang dirancang dengan baik akan mampu menahan perubahan suhu dan menjaga kinerjanya tetap optimal.
Siklus Pemanasan dan Pendinginan: Proses pemanasan dan pendinginan kapasitor berpengaruh pada pengulangan nilai kapasitansi, yang pada gilirannya memengaruhi siklus Thermal Cycling Endurance (TKE).
Dimensi dan Berat Kapasitor: Dimensi dan berat kapasitor dapat mempengaruhi nilai kapasitasnya. Kapasitor dengan dimensi yang lebih besar dan berat yang lebih tinggi cenderung memiliki kapasitas yang lebih besar.
Pengaturan Nilai Kapasitansi: Untuk mencapai nilai kapasitansi yang spesifik, pengguna dapat mengubah ukuran kapasitor, jarak antar pelat, atau meningkatkan konstanta dielektriknya.
Faktor Lingkungan dan Desain Kapasitor: Desain kapasitor juga memengaruhi respons terhadap faktor lingkungan seperti kelembaban udara, tekanan mekanis yang diterapkan, dan stabilitas keseluruhan alat tersebut.
Nilai Tegangan Kerja: Nilai tegangan kerja sebuah kapasitor sangat tergantung pada bentuk elektroda, faktor kelembaban, tekanan udara, dan celah udara yang ada dalam perangkat tersebut.

Dengan memahami faktor-faktor ini, kita dapat memilih dan menggunakan kapasitor variabel secara lebih efisien dan efektif sesuai dengan kondisi dan kebutuhan aplikasi tertentu. Hal ini penting untuk memaksimalkan kinerja kapasitor variabel dalam berbagai situasi penggunaan yang berbeda.

Baca Juga :

Penutup

Dengan demikian, pengertian kapasitor variabel telah kita ulas dengan mendalam. Kapasitor variabel adalah komponen elektronik yang memungkinkan pengguna untuk mengubah kapasitasnya untuk mengakomodasi kebutuhan rangkaian tertentu, dan ini menjadi bagian krusial dalam berbagai aplikasi, seperti pada radio dan pemancar.

Kapasitor ini memberikan fleksibilitas dan kontrol yang lebih besar terhadap komponen-komponen dalam rangkaian, memungkinkan optimalisasi kinerja perangkat elektronik.

Semoga pemahaman mengenai kapasitor variabel ini dapat menambah wawasan kita dalam dunia elektronika dan membantu kita dalam merancang dan memahami sistem elektronik dengan lebih baik.
