Bengkeltv.id – Pengertian Kabel UTP: Fungsi, Jenis dan Urutan Warnanya. Bagi mereka yang sering terlibat dalam industri telekomunikasi atau komputer, kabel UTP pasti sudah menjadi hal yang sangat familiar.

Kabel UTP adalah salah satu jenis kabel yang digunakan dalam konteks jaringan, khususnya untuk menghubungkan perangkat dalam jaringan komputer dan telekomunikasi.

Peran utama dari kabel UTP adalah sebagai media transmisi untuk mengirimkan data dan suara digital antar jaringan. Ini berfungsi sebagai penghubung yang memungkinkan transfer komunikasi data.

Sayangnya, penggunaan kabel UTP terbatas pada jaringan lokal, terutama dalam skala yang lebih kecil, seperti jaringan LAN (Local Area Network).

Untuk informasi lebih rinci tentang kabel UTP, penting untuk terus membaca penjelasan ini sampai selesai. Kami akan membahas definisi, gambaran, fungsi, urutan warna, dan berbagai kategori kabel UTP.

Pengertian Kabel UTP

UTP adalah salah satu jenis kabel jaringan yang berfungsi sebagai penghubung antar komputer atau perangkat jaringan lainnya. Menurut informasi dari laman Dinas Komunikasi dan Informatika Kabupaten Kediri, UTP merupakan singkatan dari Unshielded Twisted Pair.

Biasanya, kabel ini digunakan bersamaan dengan konektor RJ-11 dan RJ-45. Konektor RJ-11 digunakan untuk menghubungkan telepon rumah atau kabel modem, sementara RJ-45 digunakan untuk jaringan internet. Untuk informasi lebih lengkap mengenai kabel UTP, mari kita lanjutkan dengan artikel ini yang akan menjelaskan tentang berbagai hal, mulai dari warna hingga kategorinya.

Fungsi Kabel UTP

Kabel UTP berfungsi sebagai media penghubung antar perangkat untuk membentuk sebuah jaringan. Namun, terdapat beberapa fungsi kabel UTP yang perlu kalian ketahui.

Di antara fungsi-fungsi kabel UTP tersebut adalah:

1. Penghubung Antar Perangkat Komputer

Biasanya, jaringan yang menggunakan kabel UTP memiliki skala yang masih relatif kecil. Salah satu peran utama dari kabel UTP adalah sebagai sarana penghubung antar berbagai perangkat elektronik.

Fungsi yang paling umum dari kabel UTP adalah sebagai alat untuk menghubungkan beberapa perangkat komputer melalui jaringan.

Untuk menghubungkan satu komputer dengan komputer lainnya, diperlukan penggunaan kabel UTP dengan susunan cross over. kalian dapat melihat ilustrasi urutan kabel cross over di bawah ini.

2. Penghubung Router Dengan Switch

Fungsi kabel UTP tidak terbatas pada penghubungan dua perangkat yang serupa. Kabel UTP juga dapat berfungsi sebagai media penghubung antara switch dan router.

Pemasangan kabel UTP dalam mode straight digunakan untuk menghubungkan dua perangkat yang berbeda, seperti switch dan router.

Dalam proses penyusunan kabel UTP straight ini, sangat penting untuk memastikan bahwa warna-warna kabelnya dipasangkan secara berurutan atau sama. Contohnya, kabel pertama hingga yang terakhir harus memiliki urutan warna yang serupa.

3. Digunakan Sebagai USB Extender

Selain itu, kabel UTP juga memiliki fungsi sebagai pengganti USB extender. USB extender biasanya memiliki harga yang cukup tinggi, sehingga banyak orang yang mencari alternatif dengan menggunakan kabel UTP.

Kabel UTP dapat digunakan sebagai pengganti USB extender untuk memperpanjang jangkauan kabel, sehingga perangkat lunak dapat terhubung satu sama lain.

4. Media Penghubung Antara Switch Dengan Piranti Elektronik

Kabel UTP juga berperan sebagai salah satu jenis media yang menghubungkan switch dengan berbagai perangkat elektronik. Ini memungkinkan komponen switch atau hub untuk terhubung secara optimal dengan berbagai perangkat.

Sebagai contoh, kabel UTP digunakan sebagai penghubung antara komputer, scanner, router, printer, mesin fotokopi, dan perangkat lainnya.

Urutan Warna Kabel UTP

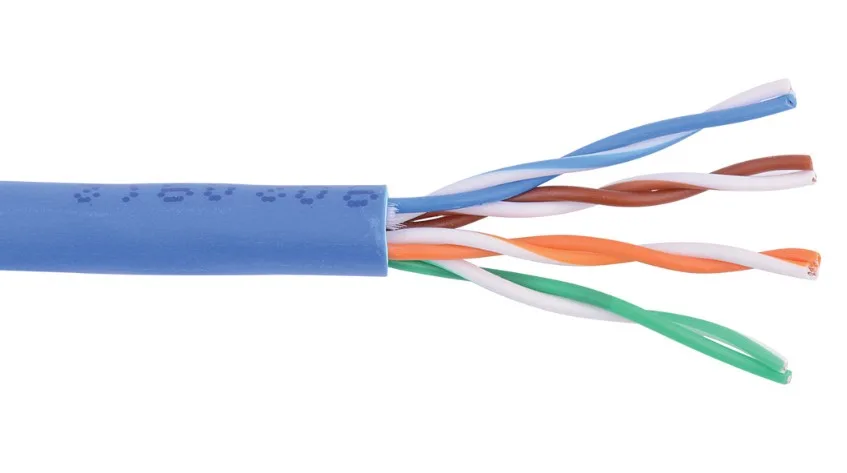

Kabel UTP sebenarnya merupakan kabel berpilin, atau yang lebih dikenal dengan istilah kabel bundel berpilin.

Biasanya, jenis kabel UTP terdiri dari delapan urutan warna kabel. Setiap kabel memiliki empat pasang kabel yang berpilin satu sama lain.

Tiap kombinasi warna dalam kabel UTP memiliki peran dan fungsi yang berbeda.

Berikut adalah urutan warna dalam kabel UTP:

Putih-Cokelat
Cokelat
Putih-Jingga
Jingga
Putih-Biru
Biru
Putih-Hijau
Hijau

Karakteristik Kabel UTP

Tentu saja, kabel UTP memiliki karakteristik atau ciri khasnya sendiri yang membuatnya berbeda dari jenis kabel lainnya.

Apakah kalian tahu apa karakteristik dari kabel UTP? Mari kita bahas.

Karakteristik kabel UTP meliputi:

Kabel UTP terdiri dari 8 kabel kecil yang berbagai macam warna di dalamnya.
Kabel UTP memiliki ciri di bagian dalamnya diilangkan atau dipilin secara erat untuk membentuk 4 pasang kabel bundel.
Jenis kabel UTP mampu mengatasi impedansi hingga 100 Mbps.
Konektor yang digunakan pada kabel UTP adalah RJ-45.
Kabel UTP dirancang dengan isolator atau lapisan pelindung yang biasanya berada di bagian terluar kabel.
Jenis kabel UTP memiliki kemampuan untuk mentransmisikan data dengan kecepatan mulai dari 1000 Mbps (1 Gbps) hingga 10 Gbps.

Jenis Susunan Kabel UTP

Apa saja jenis susunan pada kabel UTP? Berdasarkan susunan atau urutannya, kabel UTP dapat dibagi menjadi tiga jenis.

Tiga jenis susunan kabel UTP tersebut adalah:

1. Kabel UTP Straight Through

Gambar susunan kabel UTP straight through ini bisa kalian lihat pada gambar di atas. Dapat disimpulkan bahwa susunan kabel UTP straight through memiliki karakteristik yang sangat khas dan mudah dikenali.

Cara mengenali susunan kabel UTP straight through adalah dengan melihat metodenya yang masih mengikuti aturan yang sama antara satu konektor dengan yang lainnya.

Hal ini menjadikan kabel UTP straight through sering disebut dengan sebutan “twin side” karena susunannya di kedua ujung konektor masih mengikuti urutan warna yang sama.

Dalam praktiknya, kabel UTP straight through berfungsi untuk menghubungkan dua jenis perangkat yang berbeda. Salah satu contoh penggunaannya adalah sebagai media penghubung antara switch dan router. Fungsinya adalah untuk menghubungkan komputer dengan switch, dan seterusnya.

2. Kabel UTP Roll Over

Jika kabel UTP tipe straight through dikenal dengan sebutan “twin side,” maka jenis kabel UTP roll over berbeda dalam metodenya. Perbedaannya terletak pada cara penyusunannya.

Penting untuk dicatat bahwa urutan kabel UTP roll over disusun secara terbalik. kalian dapat melihatnya langsung pada gambar susunan kabel UTP roll over di atas.

Kabel UTP roll over berfungsi sebagai penghubung antara perangkat elektronik dengan jaringan yang berbeda, tetapi keduanya masih memiliki konsol yang sama.

Contoh penggunaan kabel UTP roll over adalah ketika digunakan untuk menghubungkan switch dengan proyektor, menghubungkan printer dengan switch, dan sebagainya.

3. Kabel UTP Cross Over

Apabila kalian perhatikan gambar susunan kabel UTP cross over di atas, kalian akan dengan jelas melihat bagaimana tipe susunan warna kabel UTP cross over bekerja.

Dalam metodenya, urutan kabel UTP cross over didesain untuk memiliki pemasangan yang berbeda antara ujung konektor satu dengan ujung konektor lainnya, seperti yang terlihat pada gambar kabel cross over di atas.

Jenis kabel UTP cross over ini berbeda dengan kedua tipe sebelumnya. Fungsi utama dari kabel UTP cross over adalah menghubungkan perangkat elektronik yang berbeda, tetapi lebih fokus pada menghubungkan perangkat elektronik yang serupa.

Contoh penggunaan kabel UTP cross over termasuk menghubungkan perangkat elektronik yang serupa, seperti menghubungkan komputer dengan komputer, printer dengan printer, router dengan router, switch dengan switch, dan sejenisnya.

Kategori Kabel UTP

Tidak hanya membahas berbagai jenis kabel UTP, pada kesempatan ini kami juga akan menyelidiki lebih lanjut mengenai kategori-kategori Kabel UTP.

Proses pengelompokan ini umumnya dikenal dengan sebutan “CAT.” Dari sini, terjadi perkembangan dari versi Kabel UTP CAT yang paling awal hingga yang terbaru. Semakin maju, tentu saja versi yang dikembangkan memiliki berbagai keunggulan terbaru.

Kategori-kategori Kabel UTP digunakan sebagai penkalian yang memudahkan kita untuk mengetahui kecepatan transmisi data yang dapat dicapai oleh kabel tersebut. Pengetahuan tentang kategori Kabel UTP juga membantu ketika kalian ingin membeli kabel, karena setiap kategori memiliki kelebihan dan tingkat kecepatan transmisi yang berbeda.

Berikut adalah berbagai kategori Kabel UTP yang ada:

Kabel UTP CAT1
Kabel UTP CAT2
Kabel UTP CAT3
Kabel UTP CAT4
Kabel UTP CAT5
Kabel UTP CAT5e
Kabel UTP CAT6
Kabel UTP CAT6a
Kabel UTP CAT7

Baca Juga :

Penutup

Memahami pengertian kabel UTP adalah esensial, terutama bagi mereka yang berkecimpung di bidang jaringan komputer dan informatika.

Kabel UTP, dengan strukturnya yang unik dan kinerja yang hkalianl, menjadi pilihan utama dalam berbagai aplikasi jaringan, baik untuk keperluan domestik maupun industri.

Keunggulan seperti biaya yang relatif rendah dan kemampuan untuk mengurangi interferensi elektromagnetik membuatnya lebih unggul dibandingkan dengan jenis kabel lainnya.

Walaupun demikian, penting untuk selalu memperhatikan kualitas, spesifikasi, serta stkalianr kabel UTP yang dipilih untuk menjamin integritas dan performa jaringan yang optimal.

Dengan pengetahuan yang tepat mengenai pengertian kabel UTP, pengguna dapat membuat keputusan yang lebih baik dan teredukasi dalam membangun dan mengembangkan infrastruktur jaringan yang robust dan efisien.

Demikianlah artikel bengkeltv.id yang membahas tentang Pengertian Kabel UTP: Fungsi, Jenis dan Urutan Warnanya. semoga artikel kami dapat bermanfaat dan terimakasih telah membaca artikel kami.
