Bengkeltv.id – Memahami Lebih Dalam : Pengertian Eddy Current dan Cara Kerjanya. Menerabas arus zaman, teknologi kini hadir dalam berbagai wujud dan bentuk, mencakup berbagai bidang dan disiplin ilmu. Dalam lingkup elektromagnetisme, terdapat fenomena yang memikat dan menjadi penelitian utama para ilmuwan sejak ditemukan pada abad ke-19, yaitu Eddy Current atau Arus Eddy. Bagi sebagian besar orang, terminologi ini mungkin asing di telinga.
Oleh karena itu, artikel ini hadir untuk memperkenalkan dan menjelaskan apa sebenarnya pengertian Eddy Current dan bagaimana relevansinya dalam kehidupan sehari-hari. Mari kita benamkan diri dalam eksplorasi ilmiah ini dan memahami lebih dalam tentang keajaiban dunia fisika ini.
Pengertian Eddy Current
Pengujian Arus Pusar, juga dikenal sebagai Eddy Current testing, adalah salah satu metode pengujian non-destruktif yang menggunakan prinsip elektromagnetisme. Tujuannya adalah untuk mendeteksi kecacatan pada material yang konduktif.
Dalam pengujian ini, digunakan sebuah kumparan khusus yang diberi energi dengan arus bolak-balik yang ditempatkan dekat dengan permukaan yang akan diuji. Hal ini menghasilkan medan magnet yang berubah. Medan magnet ini berinteraksi dengan bagian yang sedang diuji dan menghasilkan arus pusar di sekitarnya.
Variasi dalam perubahan fase dan amplitudo arus pusar ini kemudian dipantau dengan menggunakan kumparan penerima. Selain itu, perubahan arus bolak-balik yang mengalir melalui kumparan eksitasi primer juga diukur.
Perubahan dalam konduktivitas listrik, permeabilitas magnetik dari bagian yang diuji, atau keberadaan kecacatan akan menyebabkan perubahan pada arus pusar, fase, dan amplitudo yang diukur. Perubahan ini ditampilkan pada layar dan diinterpretasikan untuk mengidentifikasi kecacatan pada material.
Bagaimana Cara Kerja Eddy Current Testing?
Setelah memahami Pengertian Eddy Current, penting bagi siapa pun yang bekerja di bidang ini untuk mengetahui tentang tes ini. Eddy Current testing adalah metode pengujian non-destruktif yang menggunakan prinsip elektromagnetisme untuk mendeteksi cacat pada material konduktif.
Proses ini melibatkan pemasangan sebuah kumparan khusus yang dihubungkan dengan arus bolak-balik di dekat permukaan yang diuji. Kumparan ini dirancang secara khusus untuk menghasilkan medan magnet yang berubah-ubah, yang kemudian berinteraksi dengan benda yang diuji dan membangkitkan arus eddy di sekitarnya.
Perubahan pada fase dan amplitudo arus eddy ini kemudian dipantau melalui penggunaan kumparan penerima. Selain itu, dapat juga mengukur perubahan arus bolak-balik yang mengalir pada kumparan eksitasi primer. Perubahan dalam konduktivitas listrik, permeabilitas magnetik benda yang diuji, atau adanya ketidakberaturan akan menyebabkan perubahan pada arus eddy.
Selain itu, perubahan yang sesuai terjadi pada fase dan amplitudo arus yang diukur. Perubahan ini kemudian ditampilkan pada layar dan diinterpretasikan untuk mengidentifikasi cacat.
Prinsip Kerja

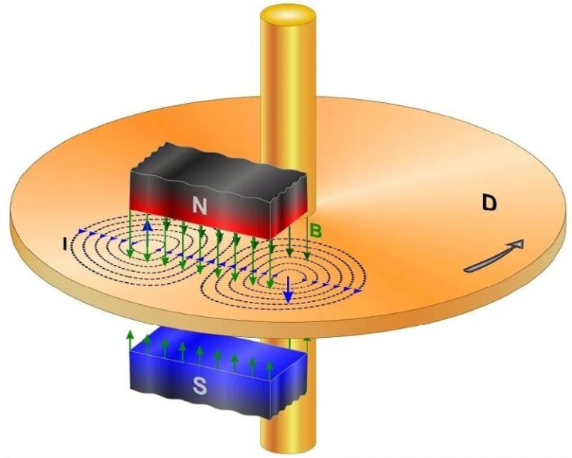

Masih dalam pembahasan Pengertian Eddy Current, prinsip dasar dari Pengujian Arus Wiralintang (Eddy Current) adalah induksi elektromagnetik. Ketika arus bolak-balik mengalir melalui penghantar seperti kumparan tembaga, terbentuklah medan magnet yang berubah-ubah di sekitar kumparan tersebut.
Ketika kumparan didekatkan dengan penghantar lain, medan magnet yang berubah-ubah ini menembus bahan tersebut. Menurut Hukum Lenz, hal ini akan menginduksi arus eddy yang mengalir pada penghantar tersebut.
Arus eddy ini pada gilirannya menciptakan medan magnetik sendiri yang berlawanan dengan medan magnetik primer. Hal ini kemudian juga akan mempengaruhi arus dan tegangan yang mengalir pada kumparan.
Keunggulan dan Keterbatasan
Setelah memahami konsep dan pengertian Eddy Current, pengujian Eddy Current juga memiliki kelebihan dan keterbatasan yang perlu diketahui oleh semua orang yang terlibat dalam penggunaannya. Berikut ini akan dijelaskan dengan lebih rinci mengenai hal tersebut:
Keunggulan:
- Mampu mendeteksi retakan pada permukaan dan dekat permukaan dengan ukuran sekecil 0,5 mm.
- Mampu mendeteksi cacat melalui beberapa lapisan, termasuk lapisan permukaan non-konduktif, tanpa terganggu oleh cacat planar.
- Metode ini bersifat non-kontak, sehingga memungkinkan pemeriksaan permukaan dengan suhu tinggi dan di bawah permukaan air.
- Efektif dalam menguji objek dengan geometri fisik yang kompleks.
- Memberikan umpan balik secara langsung.
- Peralatan yang digunakan mudah dibawa dan ringan.
- Persiapan yang cepat – permukaan yang akan diperiksa memerlukan sedikit pembersihan sebelumnya dan tidak memerlukan bahan penghubung (couplant).
- Mampu mengukur konduktivitas listrik dari objek yang diuji.
- Dapat diotomatiskan untuk memeriksa bagian yang seragam seperti roda, tabung boiler, atau cakram mesin pesawat.
Keterbatasan:
- Hanya dapat digunakan pada material yang dapat menghantarkan listrik (konduktif).
- Kedalaman penetrasi hasil pengujian dapat bervariasi.
- Sangat sensitif terhadap perubahan permeabilitas magnetik, sehingga pengujian las pada material ferromagnetik menjadi sulit. Namun, dengan adanya detektor cacat digital modern dan desain probe yang baik, hal ini tidak mustahil dilakukan.
- Tidak dapat mendeteksi cacat yang sejajar dengan permukaan objek yang diuji.
- Memerlukan interpretasi sinyal yang hati-hati untuk membedakan indikasi yang relevan dan yang tidak relevan.
Penutup
Demikianlah pembahasan dari bengkeltv.id mengenai Pengertian Eddy Current atau arus pusaran. Melalui artikel ini, kita telah memahami bahwa eddy current merupakan fenomena fisik yang terjadi ketika medan magnet berubah di sekitar konduktor, menghasilkan pusaran arus listrik yang dapat menyebabkan pemanasan dan kerugian energi.
Meskipun terkadang eddy current ini dianggap sebagai efek samping yang tidak diinginkan, namun dengan pengetahuan dan teknologi yang tepat, kita bisa memanfaatkannya untuk berbagai aplikasi, seperti dalam sistem pengereman kereta maglev, pengujian non-destruktif, dan deteksi logam.
Namun, penting untuk kita ingat bahwa dalam banyak aplikasi, dampak negatif dari eddy current perlu dikendalikan dan diminimalkan. Berbagai metode, seperti penggunaan bahan yang lebih resistif atau desain khusus, telah dikembangkan untuk tujuan ini.
Dengan pemahaman yang mendalam tentang eddy current, kita dapat merancang dan mengoperasikan peralatan dan sistem listrik kita dengan lebih efisien dan aman. Kita juga dapat menciptakan inovasi baru yang memanfaatkan fenomena unik ini. Semoga artikel ini membantu Kalian mendapatkan pengertian yang lebih baik tentang eddy current dan relevansinya dalam dunia teknik dan fisika.
