Bengkeltv.id – Pengertian dan Fungsi Ferrite Bead Secara Lengkap. Ferrite bead adalah komponen elektronik kecil yang sering ditemukan dalam berbagai rangkaian elektronik untuk mengatasi gangguan elektromagnetik, khususnya yang berasal dari sinyal frekuensi tinggi. Meskipun ukurannya terbilang kecil, ferrite bead memiliki peran yang sangat penting dalam memastikan kestabilan dan kualitas kinerja perangkat elektronik.
Komponen ini bekerja dengan menyerap gangguan elektromagnetik atau noise yang tidak diinginkan, lalu mengubahnya menjadi panas, sehingga dapat mengurangi interferensi yang dapat memengaruhi kinerja dan integritas sinyal dalam rangkaian elektronik.
Penggunaannya sangat vital pada berbagai aplikasi, mulai dari perangkat komunikasi hingga peralatan audio, di mana sinyal yang bersih dan stabil sangat diperlukan. Dalam artikel ini, kita akan membahas lebih dalam mengenai Pengertian dan Fungsi Ferrite Bead, serta cara kerjanya dalam menjaga kualitas sinyal dan meminimalisir gangguan elektromagnetik pada berbagai sistem elektronik.
Pengertian Ferrite Bead

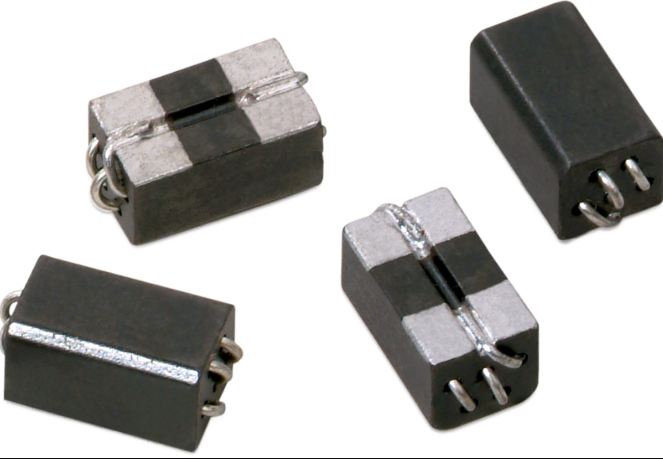

Ferrite Bead adalah komponen elektronika pasif berbentuk silinder yang sering ditemui pada berbagai jenis kabel, seperti kabel USB, kabel pengisi daya ponsel atau laptop, kabel monitor, dan kabel printer. Fungsi utama dari Ferrite Bead adalah untuk mengurangi gangguan noise frekuensi tinggi yang dapat merusak kinerja suatu rangkaian atau perangkat elektronik.
Noise, dalam konteks ini, merujuk pada sinyal atau gangguan yang tidak diinginkan dalam suatu sistem elektronik. Gangguan ini bisa berupa radiasi elektromagnetik yang mengalir melalui kabel dan dapat memengaruhi perangkat lain yang berada dalam jarak dekat. Ferrite Bead berfungsi menyerap dan menekan gelombang radio ini, sehingga mencegah gangguan yang ditimbulkan pada perangkat lain.
Ferrite Bead terbuat dari bahan ferrite, yaitu senyawa campuran yang padat dan biasanya terdiri dari bubuk besi oksida (iron oxide). Bubuk besi oksida ini dapat dicampur dengan bahan lainnya seperti nikel, seng (zinc), manganase, dan magnesium untuk meningkatkan sifat magnetiknya. Proses pembuatan Ferrite Bead melibatkan pemanasan dan tekanan tinggi untuk mengubah bubuk ferrite menjadi bentuk padat, biasanya berupa batang atau silinder.
Beberapa orang juga menyebut Ferrite Bead dengan istilah Ferrite Choke. Komponen ini bekerja dengan cara menyerap energi elektromagnetik yang dihasilkan oleh arus listrik yang mengalir melalui kabel. Ketika arus mengalir melalui konduktor, dapat terjadi pembentukan Electromotive Force (EMF), atau energi radio, yang berpotensi menjadi gangguan. Energi ini dapat menyebar keluar dari kabel dalam bentuk noise, yang mengganggu perangkat elektronik lain di sekitarnya. Contoh gangguan yang sering terjadi termasuk suara radio yang berisik atau kesulitan dalam menyetel saluran frekuensi yang diinginkan.
Selain menyebabkan gangguan pada perangkat elektronik lainnya, energi yang disalurkan melalui kabel yang tidak terkendali ini juga dapat terbuang dalam bentuk radiasi, yang mengurangi efisiensi pasokan listrik. Hal ini bisa mengakibatkan proses pengisian daya menjadi lebih lambat, misalnya pada perangkat seperti ponsel atau laptop.
Ferrite Bead sangat efektif dalam menghentikan dan memblokir emisi gelombang radio, sehingga tidak hanya membantu memperlancar proses pengisian daya dengan mencegah penurunan pasokan listrik, tetapi juga menghindari gangguan yang bisa memengaruhi perangkat lain di sekitar kabel tersebut.
Selain Ferrite Bead berukuran besar yang sering terlihat pada kabel daya, ada juga jenis Ferrite Bead kecil yang dipasang di dalam rangkaian atau perangkat elektronik. Ferrite Bead kecil ini berfungsi sama, yakni mengurangi noise dan meningkatkan kinerja perangkat elektronik dengan memblokir gangguan elektromagnetik yang tidak diinginkan.
Fungsi Ferrite Bead
Dalam pembahasan tentang Pengertian dan Fungsi Ferrite Bead, salah satu fungsi utama dari komponen ini adalah sebagai filter untuk frekuensi tinggi yang bisa mengganggu kinerja perangkat seperti laptop atau TV. Ferrite Bead berfungsi sebagai penghalang dua arah, baik dari perangkat maupun ke perangkat, untuk mengurangi gangguan elektromagnetik.
Tanpa Ferrite Bead, perangkat seperti TV bisa terpengaruh oleh frekuensi liar atau gelombang elektromagnetik (EMI) yang ada di sekitarnya. Hal ini sering menyebabkan gambar TV menjadi bergelombang atau goyang, disertai suara yang terdengar seperti tret-tret atau tet-tet. Sebagai contoh, ketika Kalian meletakkan handphone atau tablet dekat dengan TV lama atau CRT, dan ada panggilan telepon atau pesan masuk, Kalian mungkin akan melihat gambar TV bergetar dan mendengar suara tersebut.
Hal serupa dapat terjadi jika handphone diletakkan dekat dengan amplifier, yang dapat menimbulkan suara gangguan seperti tet-tret-tret. Inilah salah satu bentuk gangguan elektromagnetik yang dapat diatasi dengan Ferrite Bead.
Jika kita membuka komponen Ferrite Bead, kita akan menemukan dua batang ferit yang sering disebut juga sebagai batang karbon. Silinder ferit ini berfungsi sebagai induktor untuk membentuk filter low-pass pasif, yang secara efektif menyaring kebisingan atau frekuensi yang tidak diinginkan. Dengan kemampuan ini, Ferrite Bead sangat penting dalam menjaga kualitas sinyal dan mencegah gangguan yang dapat mengurangi kinerja perangkat elektronik.
Oleh karena itu, keberadaan Ferrite Bead sangat krusial dalam memastikan perangkat elektronik bekerja dengan optimal, bebas dari gangguan noise atau EMI yang mengganggu kinerja perangkat.
Cara Kerja Ferrite Bead
Setelah memahami Pengertian dan Fungsi Ferrite Bead, kita dapat melihat bahwa cara kerja Ferrite Bead didasarkan pada sifat resonansi yang dimilikinya. Frekuensi resonansi ini dipengaruhi oleh beberapa faktor, seperti parameter geometri, bahan ferit, dan jumlah lilitan pada cincin atau silinder ferrite. Dengan mengubah faktor-faktor ini, frekuensi resonansi Ferrite Bead dapat disesuaikan dengan kebutuhan spesifik dalam suatu rangkaian elektronik.
Ferrite Bead dapat dipasang di berbagai jenis rangkaian elektronik, termasuk kabel listrik, kabel data, dan PCB (printed circuit board). Penggunaannya dapat mencakup frekuensi rendah maupun tinggi, sesuai dengan jenis gangguan elektromagnetik yang ingin dikendalikan pada rangkaian tersebut.
Peran utama Ferrite Bead adalah untuk mengurangi gangguan elektromagnetik (EMI) yang dapat merusak atau mengganggu kinerja rangkaian elektronik. Dalam rangkaian tersebut, Ferrite Bead biasanya ditempatkan di jalur arus listrik yang perlu difilter atau dihentikan agar sinyal tetap bersih dan stabil.
Pemilihan Ferrite Bead yang tepat sangat penting untuk memastikan efisiensi rangkaian elektronik. Pemilihan ini harus mempertimbangkan frekuensi dan arus listrik yang ada pada rangkaian tersebut. Dengan memilih Ferrite Bead yang sesuai, kualitas sinyal dapat ditingkatkan dan gangguan elektromagnetik yang dapat mengurangi kinerja rangkaian dapat diminimalkan.
Jenis-Jenis Ferrite Bead
Setelah memahami Pengertian dan Fungsi Ferrite Bead, selanjutnya ada beberapa jenis ferrite bead yang tersedia, dan setiap jenis memiliki karakteristik yang berbeda-beda yang sesuai dengan kebutuhan aplikasi elektronik tertentu.
Berikut ini adalah beberapa jenis ferrite bead yang umum digunakan:
1. Ferrite bead axial
Jenis ferrite bead ini memiliki bentuk silinder panjang dan umumnya digunakan pada rangkaian elektronik dengan arus listrik rendah.
Mereka dapat digunakan sebagai filter untuk menghambat frekuensi tinggi yang tidak diinginkan.
2. Ferrite bead toroidal
Jenis ferrite bead ini memiliki bentuk cincin melingkar dan digunakan pada rangkaian elektronik dengan arus listrik tinggi.
Ferrite bead toroidal sering digunakan pada transformator daya dan induktor. Mereka memiliki karakteristik induktansi yang baik dan mampu menahan arus tinggi.
3. Ferrite bead SMD (Surface Mount Device)
Jenis ferrite bead ini dirancang khusus untuk digunakan pada PCB (Printed Circuit Board) dengan teknologi SMD.
Mereka umumnya memiliki ukuran yang kecil dan digunakan pada rangkaian elektronik yang membutuhkan komponen berukuran kompak.
4. Ferrite bead multilayer
Jenis ferrite bead ini terdiri dari beberapa lapisan bahan ferit yang dilapisi dengan lapisan logam konduktif.
Mereka digunakan pada rangkaian elektronik yang memerlukan pengendalian EMI (Elektromagnetik Interferensi) yang lebih tinggi.
Ferrite bead multilayer dapat menyaring frekuensi tinggi dengan efektivitas yang lebih baik.
5. Ferrite bead chip
Jenis ferrite bead ini juga digunakan pada PCB dengan teknologi SMD. Mereka umumnya digunakan pada rangkaian elektronik dengan arus listrik rendah dan membantu dalam mengurangi gangguan elektromagnetik yang dapat mempengaruhi kinerja rangkaian.
6. Ferrite bead bead-on-lead (BOL)
Jenis ferrite bead ini memiliki bentuk silinder dengan kaki (lead) pada kedua ujungnya.
Mereka umumnya digunakan pada rangkaian elektronik dengan arus listrik tinggi dan berperan dalam mengurangi gangguan elektromagnetik pada jalur arus.
Dengan memiliki beragam jenis ferrite bead ini, para desainer dan insinyur elektronik dapat memilih komponen yang sesuai dengan kebutuhan aplikasi mereka, baik itu untuk menghambat frekuensi tinggi, mengurangi gangguan elektromagnetik, atau meningkatkan kualitas sinyal dalam rangkaian elektronik.
Penutup
Sebagai penutup, Pengertian dan Fungsi Ferrite Bead mengungkapkan betapa pentingnya komponen ini dalam dunia elektronika, terutama dalam menjaga kualitas sinyal dan mengurangi gangguan elektromagnetik yang bisa merusak kinerja rangkaian elektronik. Ferrite Bead memiliki kemampuan luar biasa untuk menyaring frekuensi tinggi dan memblokir noise, yang membuatnya sangat efektif digunakan pada berbagai perangkat elektronik, mulai dari kabel listrik, kabel data, hingga pada komponen-komponen seperti PCB (printed circuit board).
Fungsi utama Ferrite Bead adalah untuk mengurangi interferensi elektromagnetik (EMI), yang sering kali mengganggu transmisi sinyal dan menyebabkan penurunan kinerja perangkat elektronik. Oleh karena itu, komponen ini memainkan peran vital dalam memastikan agar rangkaian elektronik dapat berfungsi secara optimal dan stabil.
Namun, penting untuk diingat bahwa pemilihan Ferrite Bead yang tepat sangat menentukan efektivitasnya. Faktor seperti frekuensi dan arus listrik yang ada pada rangkaian harus dipertimbangkan dengan cermat agar Ferrite Bead dapat bekerja secara maksimal dalam mengurangi gangguan. Dengan pemilihan yang sesuai, Ferrite Bead dapat membantu meningkatkan kualitas sinyal, memperpanjang umur perangkat, dan meningkatkan stabilitas serta efisiensi keseluruhan rangkaian elektronik. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian dan Fungsi Ferrite Bead, semoga informasi yang telah disampaikan dapat membantu kalian.
