Bengkeltv.id – Memahami Op-Amp Sebagai Differensiator : Sebuah Panduan Lengkap. Op-amp atau Operational Amplifier adalah komponen yang sering ditemui dalam dunia elektronika. Dengan berbagai kegunaan dan fungsi, op-amp menjadi bagian penting dalam pembuatan berbagai rangkaian elektronik. Namun, tidak semua orang tahu bahwa op-amp dapat digunakan sebagai differensiator. Banyak yang menganggap op-amp hanya sebagai penguat sinyal, namun fungsi sebagai differensiator ini memperlihatkan fleksibilitas dan efektivitasnya dalam berbagai aplikasi.
Artikel ini akan membahas tentang peran op-amp sebagai differensiator, sebuah fungsi yang memanfaatkan prinsip dasar kalkulus dan mampu mengubah bentuk sinyal dalam waktu nyata. Bagi Kalian yang bekerja di bidang teknik elektronik, atau bagi Kalian yang berminat dalam pengetahuan umum tentang komponen elektronik, pengetahuan ini sangat berharga.
Jadi, mari kita mulai membahas lebih lanjut tentang op-amp sebagai differensiator dan bagaimana kita bisa memanfaatkan fungsi ini dalam berbagai aplikasi.
Mengenal Differensiator
Differensiator adalah sebuah konfigurasi Op-Amp yang bertujuan untuk memperkuat hasil differensiasi dari sinyal masukan yang diberikan.
Sebagai contoh, apabila sinyal masukan berupa gelombang sinus, differensiator akan menghasilkan sinyal keluaran dalam bentuk gelombang cosinus.
Dengan fungsinya ini, differensiator sering digunakan untuk mengubah bentuk sinyal. Beberapa bentuk sinyal yang dapat diubah oleh differensiator antara lain gelombang persegi menjadi gelombang spike, gelombang sinus menjadi cosinus, dan gelombang segitiga menjadi gelombang persegi.

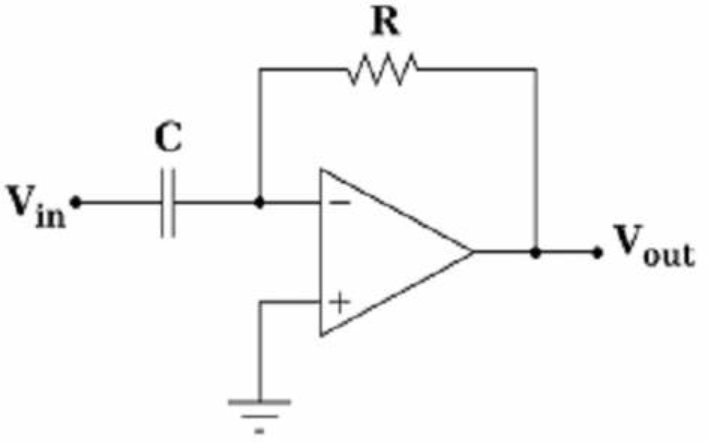

Rangkaian differensiator pada dasarnya adalah sebuah penguat inverting di mana resistor input-nya digantikan oleh komponen kapasitor.
Op-Amp Sebagai Differensiator
Op-amp, atau yang dikenal sebagai penguat operasional, merupakan elemen penting dalam dunia elektronik yang digunakan dalam banyak aplikasi.
Kita sudah mengetahui dari pembahasan sebelumnya pada rangkaian integrator bahwa op-amp bisa dimanfaatkan untuk mengaplikasikan berbagai operasi matematika.
Salah satu konfigurasi op-amp yang akan kita bahas lebih mendalam adalah diferensiator. Diferensiator ini merupakan tipe filter yang berperan sebagai filter lolos tinggi.
Pada diferensiator, besaran amplitudo tegangan output yang dihasilkan berbanding lurus dengan perubahan tegangan input yang diberikan.
Pada aplikasi sehari-hari, diferensiator sering digunakan untuk mengubah bentuk gelombang atau sinyal menjadi bentuk yang berbeda.
Sebagai contoh, dengan memanfaatkan diferensiator, kita bisa merubah sinyal persegi menjadi sinyal segitiga atau sinyal sinusoidal.
Tidak hanya itu, diferensiator juga bisa digunakan pada modulator frekuensi. Modulator frekuensi ini merupakan rangkaian elektronik yang merubah frekuensi sinyal input berdasarkan sinyal kontrol.
Diferensiator bisa dimanfaatkan pada modulator frekuensi untuk menghasilkan perubahan frekuensi yang berbanding lurus dengan perubahan tegangan input.
Jadi, diferensiator pada penguat operasional memiliki peranan penting pada berbagai aplikasi elektronik, mulai dari menciptakan berbagai bentuk gelombang sampai dengan modulasi frekuensi.
Prinsip Kerja Diferensiator
Setelah memahami Op-Amp Sebagai Differensiator, kita akan mempelajari lebih lanjut bahwa prinsip kerja dari diferensiator pada penguat operasional melibatkan pengaplikasian jaringan RC dalam konfigurasi pembalik.
Ketika kita mengganti resistansi input di terminal pembalik dengan kapasitor, maka terbentuklah sebuah rangkaian RC pada jalur umpan balik negatif penguat operasional. Rangkaian ini memfasilitasi diferensiasi tegangan input, dan itulah mengapa dikenal sebagai diferensiator penguat operasional.
Pada diferensiator, output yang dihasilkan adalah turunan atau diferensiasi dari tegangan input sepanjang waktu.
Oleh sebab itu, penguat operasional dalam konfigurasi diferensiator beroperasi sebagai penguat pembalik, menghasilkan output yang memiliki fase berbeda sejauh 180 derajat dari input.
Biasanya, rangkaian diferensiator merespons baik terhadap bentuk gelombang input segitiga atau persegi panjang.
Dalam penggunaannya, diferensiator bisa digunakan untuk mengukur tingkat perubahan atau kecepatan perubahan tegangan input.
Dengan mampu merespons perubahan tegangan yang cepat, diferensiator menjadi alat yang berguna dalam analisis sinyal dan aplikasi lainnya yang memerlukan pemrosesan sinyal.
Namun, penting untuk diperhatikan bahwa diferensiator juga rentan terhadap noise atau gangguan pada sinyal input, sehingga diperlukan pemrosesan sinyal yang baik serta pemilihan komponen yang tepat untuk mendapatkan hasil yang akurat.
Fungsi Op-Amp
Setelah membahas tentang Op-Amp Sebagai Differensiator, mari kita lanjutkan dengan pemahaman bahwa Amplifier Operasional adalah perangkat yang berfungsi untuk menguatkan sinyal input. Selain itu, Op-Amp juga berfungsi sebagai sensor atau pendeteksi jenis arus listrik, baik AC maupun DC.
Berikut ini adalah beberapa fungsi dari Op-Amp:
- Op-Amp berfungsi untuk menguatkan sinyal.
- Berperan sebagai buffer sinyal.
- Berfungsi sebagai sensor.
- Diterapkan sebagai penguat.
- Mampu mengubah sinyal analog menjadi digital.
- Digunakan sebagai filter aktif.
- Bisa digunakan untuk meningkatkan volume suara.
- Digunakan dalam instrumentasi.
- Pengatur tegangan dan lainnya.
Penutup
Secara keseluruhan, pemahaman tentang Op-Amp Sebagai Differensiator merupakan aspek penting dalam teknologi elektronik. Op-Amp berperan penting dalam mengubah dan mengontrol berbagai bentuk sinyal, membantu dalam analisis sinyal, dan juga memiliki beragam aplikasi dalam pemrosesan sinyal. Kendati begitu, perhatian khusus harus diberikan terhadap noise atau gangguan yang mungkin mempengaruhi kualitas sinyal input.
Dengan pemahaman yang tepat dan aplikasi yang cermat, Op-Amp sebagai Diferensiator dapat menjadi alat yang sangat efektif dalam berbagai bidang teknologi. Ini membuka jalan bagi inovasi dan penemuan baru dalam dunia elektronika. Namun, seperti dalam semua teknologi, pengetahuan dan pengalaman adalah kunci untuk memanfaatkan sepenuhnya potensi yang ditawarkan oleh penguat operasional ini.
Semoga artikel dari bengkeltv.id ini memberikan pemahaman yang lebih baik mengenai Op-Amp Sebagai Differensiator dan bagaimana komponen elektronik ini berfungsi dalam berbagai aplikasi. Teruslah belajar dan eksplorasi lebih lanjut dalam dunia elektronika untuk meraih hasil yang maksimal dan inovatif. Selamat belajar!
