Bengkeltv.id – Mengenal Jenis-Jenis Sambungan Pipa dan Cara Penyambungannya. Dalam dunia konstruksi dan pemeliharaan sistem perpipaan, pemilihan jenis sambungan pipa yang tepat merupakan langkah krusial untuk memastikan kinerja yang optimal dan ketahanan yang lama. Sambungan pipa berfungsi sebagai titik penghubung antara berbagai bagian pipa, dan berbagai jenis sambungan menawarkan kelebihan serta aplikasi khusus yang dapat disesuaikan dengan kebutuhan proyek Kalian.
Setiap jenis sambungan pipa memiliki karakteristik uniknya sendiri, yang memengaruhi efisiensi, keKalianlan, dan daya tahan sistem pipa. Misalnya, sambungan las memberikan kekuatan tambahan dan kedap air yang sangat baik, sedangkan sambungan ulir memungkinkan pemasangan yang cepat dan mudah namun mungkin kurang kedap dibandingkan sambungan las. Di sisi lain, sambungan soket dan pipa dapat memudahkan perbaikan dan penggantian pipa tanpa memerlukan alat khusus.
Dalam artikel ini, kita akan membahas Jenis-Jenis Sambungan Pipa secara rinci, termasuk cara penggunaannya dalam berbagai aplikasi seperti sistem perpipaan rumah, industri, dan utilitas publik. Kami juga akan mengulas keunggulan dan kelemahan masing-masing jenis sambungan, serta faktor-faktor penting yang harus diperhatikan dalam memilih sambungan yang paling sesuai untuk sistem pipa Kalian. Dengan pemahaman yang mendalam tentang jenis-jenis sambungan pipa dan aplikasinya, Kalian akan dapat membuat keputusan yang lebih cerdas dan strategis, memastikan bahwa sistem pipa Kalian berfungsi dengan efisien dan tahan lama dalam jangka panjang.
Apa Itu Sambungan Pipa?
Sambungan pipa merujuk pada komponen esensial yang digunakan untuk menghubungkan dua atau lebih pipa dalam suatu sistem perpipaan. Fungsinya sangat penting dalam memastikan kelancaran aliran fluida atau gas melalui sistem tersebut. Sambungan pipa memungkinkan berbagai modifikasi pada susunan pipa, termasuk mengubah arah aliran, mengganti ukuran pipa, serta menciptakan percabangan atau penyatuan antar pipa, yang sangat penting untuk menyesuaikan sistem perpipaan dengan desain dan kebutuhan operasional yang spesifik.
Berbagai jenis sambungan pipa telah dikembangkan untuk memenuhi berbagai kebutuhan aplikasi perpipaan, masing-masing dengan keunggulan dan keterbatasannya sendiri. Salah satu contoh umum adalah sambungan menggunakan sekrup, di mana pipa-pipa dihubungkan dengan menyetel sekrup pada sambungan pipa tersebut. Teknik ini memungkinkan pemasangan yang lebih mudah dan cepat tanpa memerlukan keterampilan khusus dalam pengelasan atau penyatuan manual, serta memberikan kemudahan dalam perbaikan atau penggantian komponen.
Selain sambungan pipa dengan sekrup, terdapat berbagai metode lain yang dapat digunakan, termasuk pengelasan, perekatan, dan penggunaan fitting khusus. Teknik pengelasan, misalnya, sering digunakan untuk pipa logam dan memberikan sambungan yang sangat kuat dan kedap air, ideal untuk aplikasi yang memerlukan ketahanan terhadap tekanan tinggi atau suhu ekstrem. Perekatan, di sisi lain, umumnya digunakan untuk pipa plastik dan menawarkan sambungan yang cepat dan efisien dengan menggunakan lem khusus. Fitting khusus, seperti elbow, tee, dan reducer, memungkinkan pipa untuk diarahkan, digabungkan, atau diubah ukurannya sesuai dengan kebutuhan sistem.
Pemilihan metode sambungan pipa yang tepat bergantung pada berbagai faktor, termasuk jenis material pipa yang digunakan, tekanan dan suhu kerja sistem perpipaan, serta kompleksitas desain sistem. Penting untuk memilih sambungan pipa yang sesuai dengan karakteristik sistem agar dapat mencapai kinerja yang optimal, serta memastikan keamanan dan keKalianlan sistem perpipaan. Dengan memahami berbagai jenis sambungan pipa dan aplikasinya, Kalian dapat merancang dan menginstal sistem perpipaan yang efektif dan efisien sesuai dengan kebutuhan spesifik Kalian.

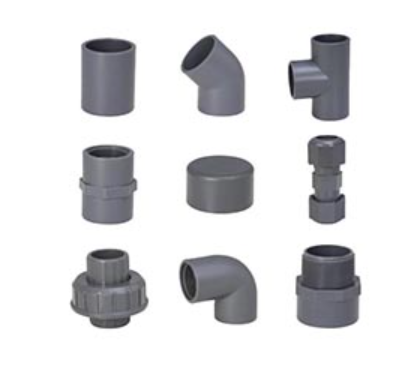

Jenis-jenis Sambungan Pipa
Memilih sambungan pipa yang tepat sangat penting untuk membangun sistem instalasi pipa yang terorganisir dan berfungsi secara efektif. Pasar menawarkan berbagai jenis sambungan pipa yang bisa dipilih sesuai kebutuhan. Dari sekian banyak pilihan tersebut, berikut adalah beberapa tipe fitting pipa yang umum digunakan dalam proses instalasi perpipaan:
1. Socket
Jenis sambungan pipa pertama adalah socket, yang berfungsi untuk menghubungkan dua pipa dengan ukuran yang sama. Socket tersedia dalam dua varian utama: socket polos dan socket dengan ulir. Perbedaan utama antara keduanya adalah adanya ulir di ujung sambungan pada varian socket dengan ulir. Socket dengan ulir dapat dikategorikan lebih lanjut berdasarkan ulir yang terletak di luar atau di dalam sambungan. Ada juga tipe khusus yang dikenal sebagai valve socket, di mana salah satu ujungnya memiliki ulir di bagian luar untuk memungkinkan pemasangan katup atau valve.
Socket umumnya digunakan untuk menghubungkan dua pipa secara langsung, dan sering dijumpai dalam sistem perpipaan yang memerlukan sambungan sederhana dan efektif antara pipa-pipa yang memiliki diameter yang sama dan ulir di bagian dalamnya.
2. Elbow
Sambungan pipa berikutnya adalah elbow, yang dinamakan demikian karena bentuknya yang menyerupai huruf L. Elbow digunakan ketika perlu menghubungkan pipa pada sudut tertentu, baik itu 90 derajat maupun 45 derajat. Berbeda dengan socket, elbow dirancang untuk membelokkan aliran pipa dengan adanya ulir di bagian dalamnya, sehingga memungkinkan aliran fluida atau gas berbelok sesuai dengan sudut yang diinginkan. Elbow sangat berguna dalam aplikasi yang memerlukan perubahan arah pipa secara efisien dan presisi.
3. Reducer/Increaser
Jika socket digunakan untuk menghubungkan pipa dengan ukuran yang sama, reducer dan increaser memiliki peran yang serupa namun dengan fungsi utama untuk menghubungkan pipa dengan ukuran yang berbeda. Reducer, seperti namanya, berfungsi untuk mengurangi ukuran pipa dari yang lebih besar ke yang lebih kecil, sedangkan increaser melakukan sebaliknya.
Ada juga reducer/increaser elbow yang menggabungkan fungsi pengurangan atau peningkatan ukuran pipa dengan kemampuan membengkokkan aliran secara bersamaan. Reducer terbagi menjadi dua jenis utama: reducer elbow, yang membengkokkan aliran, dan reducer socket, yang digunakan untuk memperpanjang pipa dengan sambungan pipa yang lurus.
4. Tee
Untuk membagi aliran pipa menjadi dua saluran, sambungan yang digunakan adalah tee. Sambungan ini memiliki bentuk yang menyerupai huruf T dan dirancang untuk menghubungkan pipa pada dua arah yang berbeda. Tee tersedia dalam versi yang dapat menghubungkan pipa dengan ukuran yang sama atau berbeda, serta pilihan tee dengan ulir di bagian dalam.
Tee tidak hanya membelokkan aliran tetapi juga membagi aliran menjadi dua arah yang berbeda. Selain bentuk T yang umum, tee juga dapat berbentuk Y, dan sering disebut sebagai Y-Branch, yang memungkinkan distribusi aliran yang lebih fleksibel dalam sistem perpipaan.
5. Cap
Cap, juga dikenal sebagai plug atau clean out, digunakan untuk menutup ujung saluran pipa yang tidak lagi terhubung atau digunakan. Meskipun berbagai istilah dapat digunakan untuk menggambarkan fitting ini, fungsinya tetap sama—menutup saluran pipa untuk mencegah aliran fluida atau gas keluar dari ujung pipa tersebut.
Para kontraktor sering memilih untuk menggunakan cap atau plug dalam situasi di mana ujung pipa perlu ditutup rapat, terutama jika pipa tersebut tidak akan digunakan lagi atau untuk mempersiapkan pipa untuk perbaikan atau pemeliharaan di masa depan.
Metode Menyambungkan Pipa
Ada berbagai metode untuk menghubungkan pipa, masing-masing dengan keunggulan dan aplikasi khusus. Metode yang paling sederhana adalah pengelasan di luar pipa, namun dalam sektor industri, berbagai metode sambungan lainnya sering digunakan untuk memenuhi kebutuhan produksi yang spesifik. Berikut adalah beberapa jenis sambungan pipa yang umum digunakan:
1. Sambungan Las (buttweld joint)
Sambungan las adalah teknik pengelasan yang digunakan untuk menghubungkan dua pipa, biasanya pada pipa berukuran besar. Proses ini melibatkan pengelasan ujung pipa yang saling bertemu sehingga membentuk sambungan yang kuat dan kedap air.
Keunggulan utama dari sambungan las adalah ketahanan yang sangat baik terhadap kebocoran dan kekuatan yang tinggi, serta kualitas sambungan yang dapat diperiksa melalui radiografi untuk memastikan ketepatan dan kekedapan sambungan. Namun, sambungan las juga memiliki kelemahan, seperti potensi gangguan terhadap aliran fluida karena proses pengelasan di dalam pipa yang tidak selalu dapat dikontrol dengan sempurna. Selain itu, sambungan ini tidak disarankan untuk aplikasi air bersih karena potensi pencemaran logam dari proses pengelasan yang dapat mempengaruhi kualitas air.
2. Sambungan Socket (socketweld pipe joint)
Sambungan socket menggunakan metode soket di mana satu pipa dengan diameter lebih besar menampung pipa yang lebih kecil di dalamnya. Metode ini dikenal dengan kemudahan pemasangannya, karena cukup dengan memasukkan pipa yang lebih kecil ke dalam pipa yang lebih besar dan mengamankannya.
Keuntungan dari sambungan socket adalah menjaga kebersihan pipa karena tidak ada residu material las yang tertinggal di dalam pipa. Namun, sambungan ini memiliki kelemahan berupa potensi adanya celah antara pipa yang dapat menyebabkan korosi seiring waktu.
3. Sambungan Ulir (screwed pipe joint)
Sambungan ulir menggunakan ulir pada pipa untuk menghubungkan dua pipa, mirip dengan sistem pipa pada instalasi ledeng. Teknik ini mudah diterapkan di lapangan dan sering dipilih ketika pengelasan tidak diizinkan untuk menghindari risiko kebakaran.
Kelebihan dari sambungan ulir adalah kemudahan pemasangan dan pembongkaran. Namun, sambungan ini dapat mengalami kebocoran jika seal atau penutup yang digunakan tidak berkualitas. Selain itu, sambungan ulir tidak cocok untuk aplikasi yang bersifat korosif, karena ulir dapat mengurangi ketebalan pipa seiring waktu dan menurunkan kekuatan pipa.
4. Sambungan Flange (flange pipe joint)
Sambungan flange menggunakan flange sebagai perantara untuk menghubungkan dua pipa. Flange berfungsi sebagai mekanisme pengencangan yang bersifat tidak permanen dan memungkinkan pemasangan serta pembongkaran yang mudah dengan bantuan baut.
Sambungan ini sangat berguna dalam sistem yang memerlukan akses mudah untuk perawatan atau penggantian komponen, karena flange memungkinkan sambungan pipa dipasang dan dibongkar tanpa memerlukan alat khusus. Kelebihan lainnya adalah kemudahan dalam proses pemasangan dan pembongkaran.
5. Sambungan Spigot (spigot socket pipe joint)
Sambungan spigot mirip dengan sambungan socket, namun dengan ciri khas adanya galian di sisi kanan atau kiri pipa. Sambungan ini efektif untuk menjaga kekedapan air dan diaplikasikan secara praktis di lapangan.
Sambungan spigot dapat menangani kemiringan pipa hingga 10 derajat, memungkinkan penyesuaian terhadap pemasangan pipa yang tidak lurus. Namun, kelemahan sambungan ini adalah kemampuannya yang terbatas dalam menahan tekanan tinggi, sehingga kurang ideal untuk aplikasi yang memerlukan tekanan ekstrem.
6. Sambungan Butress End (buttress end pipe joint)
Sambungan buttress end digunakan untuk material non-logam dengan memanfaatkan flange, tanpa memerlukan pengelasan. Teknik ini mirip dengan penggunaan flange slip on dan dipilih ketika fluida yang digunakan bersifat sangat korosif. Material non-logam digunakan untuk menghindari abrasi dan korosi yang dapat terjadi pada material logam, terutama dalam aplikasi di mana fluida memiliki sifat yang sangat merusak. Sambungan buttress end menawarkan solusi efektif untuk sistem pipa yang menghadapi tantangan korosi tinggi.
Penutup
Memahami berbagai jenis-jenis sambungan pipa adalah langkah penting dalam merancang dan menginstal sistem perpipaan yang efisien dan hKalianl. Setiap jenis sambungan pipa memiliki karakteristik, keunggulan, dan aplikasi yang berbeda, mulai dari sambungan las yang menawarkan kekuatan dan ketahanan tinggi, hingga sambungan ulir yang memudahkan pemasangan dan perbaikan.
Pemilihan sambungan yang tepat tidak hanya mempengaruhi kinerja sistem pipa tetapi juga berdampak pada durabilitas dan keamanan operasionalnya. Sambungan seperti socket dan flange menawarkan fleksibilitas dalam pemasangan, sementara sambungan spigot dan buttress end memberikan solusi khusus untuk material non-logam dan aplikasi yang memerlukan penyesuaian terhadap kemiringan.
Dengan memahami perbedaan dan fungsi masing-masing sambungan, Kalian dapat membuat keputusan yang lebih baik dan mengoptimalkan sistem perpipaan Kalian untuk memenuhi kebutuhan spesifik proyek. Pastikan untuk mempertimbangkan faktor-faktor seperti jenis material pipa, tekanan dan suhu kerja, serta potensi korosi atau kebocoran dalam memilih sambungan yang paling sesuai. Semoga informasi dari bengkeltv.id mengenai Jenis-Jenis Sambungan Pipa ini bermanfaat untuk Kalian.
