Bengkeltv.id – Memahami Konfigurasi Rangkaian Transistor Secara Lengkap. Dalam dunia elektronika modern, transistor menjadi salah satu komponen kunci yang memungkinkan perkembangan teknologi yang pesat. Konfigurasi rangkaian transistor menjadi bagian integral dalam merancang dan mengoptimalkan kinerja berbagai perangkat elektronik. Artikel ini akan membahas secara mendalam mengenai konfigurasi rangkaian transistor, mengupas esensi dan peran pentingnya dalam dunia teknologi.
Sebagai elemen semikonduktor, transistor memiliki kemampuan untuk mengatur arus listrik, mengamplifikasi sinyal, dan bahkan menjadi fondasi bagi berbagai perangkat elektronik, mulai dari ponsel pintar hingga sistem komputer canggih. Untuk memahami secara komprehensif potensi transistor, pemahaman yang mendalam terhadap konfigurasi rangkaian menjadi kunci utama.
Artikel ini akan membahas beberapa konfigurasi rangkaian transistor yang umum digunakan, seperti Common Emitter (CE), Common Collector (CC), dan Common Base (CB). Kami akan menjelajahi karakteristik masing-masing konfigurasi, manfaatnya dalam aplikasi praktis, serta beberapa pertimbangan desain yang perlu diperhatikan.
Melalui pemahaman konfigurasi rangkaian transistor, pembaca akan dapat memperluas wawasan mereka terhadap aplikasi transistor dalam berbagai konteks. Dengan demikian, artikel ini diharapkan dapat memberikan lKaliansan yang kokoh bagi para pembaca untuk lebih mendalami teknologi elektronika modern, menggali potensi transistor, dan merancang rangkaian yang efisien. Mari kita melangkah lebih jauh ke dalam dunia konfigurasi rangkaian transistor, mengupas rahasia dan keajaiban di balik teknologi ini.
Apa Itu Transistor?
Definisi transistor mencakup suatu elemen elektronik yang sering digunakan dalam berbagai rangkaian dengan berbagai tujuan, seperti sebagai saklar, penguat sinyal, osilator, modulator, dan sebagainya.
Hampir semua perangkat elektronik, termasuk televisi, komputer, dan perangkat audio, mengintegrasikan transistor dalam rangkaian mereka.
Transistor dibuat dari bahan semikonduktor seperti silikon, galium arsenide, atau germanium, berfungsi sebagai elektroda aktif.

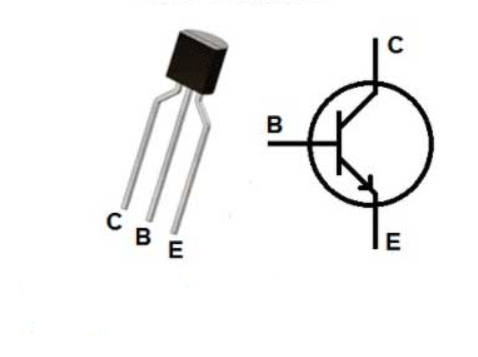

Transistor memiliki tiga terminal atau pin, yakni emitor, basis, dan kolektor. Arus kecil yang mengalir ke salah satu terminal digunakan untuk mengontrol arus besar pada terminal lainnya.
Dua sambungan PN dimiliki oleh transistor, yaitu sambungan kolektor-basis untuk bias mundur dan sambungan basis-emitor untuk bias maju.
Asal-usul nama transistor berasal dari penggabungan dua kata, “transfer” dan “resistor,” menjadi “transfer-resistor.” Dari singkatan kedua kata tersebut, lahirlah istilah “transistor.”
Dengan demikian, dari namanya, kita dapat menyimpulkan bahwa transistor melakukan transfer resistansi secara elektronik. Konsep ini akan dibahas lebih lanjut di bagian selanjutnya.
Fungsi Transistor
Sebagaimana telah dijelaskan sebelumnya, transistor memiliki berbagai fungsi, antara lain sebagai saklar, penguat, osilator, modulator, dan sebagainya.
Berikut adalah penjelasan lebih rinci mengenai fungsi transistor:
1. Transistor sebagai saklar
Transistor dapat berperan sebagai saklar solid state. Ketika transistor berada dalam daerah saturasi, ia menjadi saklar tertutup, sedangkan dalam daerah cut off, transistor berperan sebagai saklar terbuka. Transistor beroperasi sebagai saklar solid state Single Pole Single Throw (SPST).
2. Transistor sebagai penguat (amplifier)
Transistor dapat bertindak sebagai penguat dengan meningkatkan kekuatan sinyal yang lemah. Penerapan tegangan bias DC pada sambungan basis-emitor membuat transistor tetap dalam kondisi bias maju, tanpa memperhatikan polaritas sinyal.
3. Transistor sebagai osilator
Transistor dapat dioperasikan sebagai osilator untuk menghasilkan osilasi tak teredam secara terus menerus pada frekuensi yang diinginkan, asalkan tangki (atau berosilasi) dan rangkaian umpan balik terhubung dengan benar. Meskipun memiliki berbagai nama, semua osilator memiliki fungsi yang sama, yaitu menghasilkan output yang terus menerus tanpa teredam.
Cara Kerja Transistor
Transistor termasuk dalam kategori perangkat non-linier, sehingga memiliki empat mode operasi yang berbeda. Berikut adalah penjelasan mengenai cara kerja atau mode operasi transistor:
- Saturasi:
Saturasi adalah kondisi ketika transistor berperan sebagai short circuit, sehingga arus dapat mengalir bebas dari kolektor ke emitor. - Cut-off:
Cut-off terjadi ketika transistor berfungsi sebagai open circuit, sehingga tidak ada arus yang mengalir dari kolektor ke emitor. - Aktif (Forward-Active):
Pada mode ini, arus yang mengalir dari kolektor ke emitor berbanding lurus dengan arus yang mengalir ke basis. - Reverse-Active:
Mode Reverse-Active terjadi ketika arus yang mengalir sebanding dengan arus basis, tetapi mengalir secara terbalik, yaitu dari emitor ke kolektor.
Jenis Konfigurasi Rangkaian Transistor
Sebagaimana diuraikan sebelumnya, untuk memenuhi persyaratan jalur input dan output, perlu membuat salah satu terminal transistor sebagai ground, sehingga dapat digunakan untuk pasangan input dan output.
Terdapat 3 jenis Konfigurasi Rangkaian Transistor yang terkait dengan pembumian salah satu terminal transistor, yaitu:
1. Common Base
Dalam susunan rangkaian ini, transistor akan diberikan bias atau dihubungkan ke ground pada terminal basisnya, memungkinkannya digunakan sebagai input dan output.
Sinyal input diintroduksi melalui terminal basis dan emitor, sementara sinyal output diambil dari terminal kolektor dan basis.
Parameter tegangan dan arus input pada jenis rangkaian ini adalah VEB dan IE, sedangkan untuk bagian outputnya adalah VCB dan IC.
Untuk menjalankan transistor, arus input yang mengalir ke terminal emitor harus lebih besar daripada arus basis dan arus kolektor. Oleh karena itu, arus kolektor akan lebih kecil dibandingkan dengan arus input emitor.
Penguatan arus pada jenis konfigurasi ini biasanya sekitar satu atau kurang. Sinyal input dan output berada dalam satu fasa yang sama.
Model konstruksi rangkaian seperti ini dikenal sebagai sistem rangkaian transistor penguat non-inverting.
Rangkaian konfigurasi ini sulit dibuat karena memiliki nilai gain tegangan yang tinggi.
Karakteristik input pada konfigurasi ini mirip dengan karakteristik dioda foto yang terkena cahaya, sedangkan karakteristik outputnya menyerupai dioda dengan bias maju. Transistor ini memiliki impedansi keluaran yang tinggi dan impedansi masukan yang rendah.
Dalam hal karakteristik penguatan, jenis rangkaian ini memiliki nilai resistansi yang tinggi dengan perbandingan resistansi output terhadap input yang tinggi. Nilai penguatan untuk jenis rangkaian common base dirumuskan seperti di bawah ini:
Sementara penguatan arus dihitung dengan rumus :
Biasanya, rangkaian common base digunakan dalam sistem penguat satu tingkat, seperti pada rangkaian preamp mikrofon atau pada penguat RF bagian depan. Tampilan diagram rangkaian transistor common base dapat dilihat pada gambar di bawah ini:
2. Common Collector
Dalam konfigurasi transistor ini, terminal kolektor digunakan sebagai jalur untuk sinyal input dan output.
Konfigurasi ini juga dikenal sebagai konfigurasi emitter follower karena tegangan emitor mengikuti tegangan basis.
Konfigurasi ini sering digunakan sebagai penguat pada tingkat buffer dan juga pada sirkuit pencocokan impedansi karena memiliki impedansi masukan yang tinggi.
Sinyal input dimasukkan antara terminal basis-kolektor, sedangkan output diambil dari terminal emitor-kolektor.
Parameter input pada konfigurasi ini adalah VBC dan IB, sedangkan parameter outputnya adalah VEC dan IE.
Konfigurasi common collector memiliki impedansi input yang tinggi dan impedansi output yang rendah.
Sinyal input dan output berada dalam satu fase. Arus emitor sama dengan jumlah arus kolektor dan arus basis. Besar penguatan arus untuk rangkaian transistor common collector adalah:
Rangkaian transistor dengan kolektor dihubungkan ke ground ditunjukkan pada gambar rangkaian di bawah ini.
Konfigurasi common collector ini termasuk ke dalam jenis rangkaian penguat non-inverting.
Penguatan tegangan untuk rangkaian ini kurang dari satu, namun memiliki penguatan arus yang besar karena resistor beban di rangkaian ini menerima arus dari kolektor dan basis.
3. Common Emitter
Dalam susunan ini, kita menggunakan terminal emitter sebagai jalur ground untuk input dan output.
Konfigurasi common emitter termasuk dalam sistem rangkaian penguat inverting atau pembalik fasa. Input diterapkan antara terminal basis-emitter, sementara output diambil antara terminal kolektor dan emitter.
Parameter inputnya adalah VBE dan IB, sementara parameter outputnya adalah VCE dan IC.
Jenis konfigurasi rangkaian ini banyak digunakan dalam sirkuit penguat transistor. Arus emitter sama dengan jumlah arus basis kecil dan arus kolektor besar.
- Rumusnya adalah IE = IC + IB.
Kita tahu bahwa perbandingan antara arus kolektor dan arus emitter menghasilkan penguatan arus alfa dalam konfigurasi Common Base.
Demikian pula, rasio antara arus kolektor dan arus basis menghasilkan penguatan arus beta dalam konfigurasi rangkaian ini.
Konfigurasi transistor ini adalah bentuk rangkaian yang paling umum digunakan di antara ketiga sistem rangkaian transistor. Rangkaian ini memiliki nilai impedansi input dan output yang sedang.
Sistem rangkaian ini memiliki penguatan arus dan tegangan pada tingkat menengah. Meskipun begitu, sinyal output dari rangkaian ini mengalami pergeseran fasa sebesar 180°, yang berarti input dan output memiliki fasa yang berlawanan.
Berikut ini adalah contoh bentuk dari konfigurasi transistor common emitter:
Kesimpulan
Dalam eksplorasi kita mengenai konfigurasi rangkaian transistor, kita telah menyaksikan kompleksitas dan keunikan dari setiap jenis konfigurasi: Common Base, Common Collector, dan Common Emitter. Setiap konfigurasi memiliki peran dan karakteristiknya sendiri dalam dunia teknologi elektronika.
Konfigurasi Common Base menawarkan keunggulan dalam aplikasi yang membutuhkan impedansi input yang rendah, sementara Common Collector menjadi pilihan populer untuk sirkuit penguat non-inverting. Sementara itu, Common Emitter, sebagai yang paling umum digunakan, memberikan keseimbangan antara penguatan arus dan tegangan, walaupun dengan pergeseran fasa yang perlu diperhatikan.
Semua konfigurasi ini, dengan keunikan dan perbedaannya masing-masing, membentuk dasar bagi pengembangan perangkat elektronika modern. Dalam merancang rangkaian transistor, pemahaman mendalam terhadap karakteristik dan aplikasi dari setiap konfigurasi sangatlah penting.
Seiring terus berkembangnya dunia teknologi, pengetahuan tentang konfigurasi rangkaian transistor tetap menjadi fondasi yang kuat bagi para desainer dan insinyur. Mari kita terus menjelajahi dan memanfaatkan potensi transistor dalam merancang solusi elektronika yang inovatif dan efisien. Semoga informasi dari bengkeltv.id mengenai Konfigurasi Rangkaian Transistor ini bermanfaat untuk Kalian.
