Jenis – Jenis Konektor Audio dan Fungsinya Lengkap

Posted on

Bengkeltv.idJenis – Jenis Konektor Audio dan Fungsinya Lengkap. Dalam dunia audio, berbagai jenis konektor memainkan peran penting dalam memastikan kualitas suara yang optimal dan kompatibilitas antara berbagai perangkat. Konektor audio adalah jembatan yang menghubungkan perangkat audio satu dengan lainnya, memungkinkan transfer sinyal suara dengan kualitas terbaik. Tanpa konektor yang tepat, kualitas suara bisa terdegradasi, mengalami gangguan, atau bahkan tidak berfungsi sama sekali.

Mengenal jenis-jenis konektor audio dapat membantu kita memilih konektor yang tepat untuk kebutuhan audio sehari-hari, mulai dari mendengarkan musik di rumah, merekam suara di studio, hingga penggunaan profesional di konser atau produksi film. Setiap jenis konektor memiliki karakteristik dan keunggulan tersendiri yang membuatnya lebih cocok untuk aplikasi tertentu.

Artikel ini akan mengulas berbagai Jenis – Jenis Konektor Audio yang umum digunakan, seperti konektor 3.5mm yang sering kita temui pada perangkat portabel, konektor XLR yang menjadi stKalianr dalam industri profesional, hingga konektor RCA yang umum pada sistem audio rumah. Selain itu, kita juga akan membahas karakteristik masing-masing konektor, seperti keKalianlan, kualitas suara, dan kemudahan penggunaan, serta aplikasinya dalam berbagai situasi.

Pengertian Konektor (Connector)

Konektor dalam teknik elektronika adalah komponen elektro-mekanikal yang berfungsi untuk menghubungkan rangkaian elektronika satu dengan yang lain atau perangkat satu dengan perangkat lainnya.

Konektor terdiri dari dua jenis utama, yaitu konektor plug (male) dan konektor socket (female). Di zaman sekarang, terdapat berbagai jenis konektor dengan nama dan fungsi yang berbeda-beda.

Selain konektor stKalianr yang sering kita temui seperti konektor USB, konektor BNC, dan konektor koaksial, ada juga konektor yang dirancang khusus untuk dipasangkan di PCB guna menghubungkan rangkaian PCB satu dengan yang lainnya.

Jenis konektor ini sering disebut dengan konektor PCB (PCB connector). Bentuk dan jumlah pin (kaki) pada konektor PCB bervariasi tergantung pada kebutuhan rangkaian PCB yang digunakan.

Fungsi Konektor (Connector)

Sebelum memahami jenis-jenis konektor audio, perlu diketahui bahwa fungsi utama dari konektor adalah menghubungkan satu perangkat elektronik dengan perangkat lainnya, sehingga memungkinkan keduanya saling melengkapi fungsinya.

Sebagai contoh, salah satu penggunaan umum konektor adalah untuk menghubungkan komputer atau laptop dengan proyektor. Konektor yang sering digunakan dalam hal ini adalah konektor HDMI. Dengan menggunakan konektor tersebut, kita dapat menghubungkan komputer atau laptop ke proyektor sehingga proyektor dapat menampilkan tampilan yang sama seperti yang ada di layar komputer atau laptop. Hal ini sangat berguna dalam presentasi atau menonton film di layar yang lebih besar.

Baca juga:  Memahami Lebih Dalam Tentang Pengertian Media Transmisi dan Karakteristiknya

Selain itu, konektor juga digunakan untuk menghubungkan smartphone dengan televisi. Misalnya, dengan menggunakan konektor HDMI atau konektor khusus smartphone seperti MHL (Mobile High-Definition Link), kita dapat menghubungkan smartphone ke televisi dan menampilkan konten yang ada di smartphone ke layar televisi. Ini memungkinkan kita untuk menonton video, melihat foto, atau memainkan game dengan layar yang lebih besar dan pengalaman yang lebih menarik.

Dari dua contoh di atas, kita dapat melihat bahwa konektor memiliki peran yang sangat penting dalam mendukung berbagai aktivitas sehari-hari. Dengan konektor yang tepat, kita dapat menghubungkan perangkat elektronik dengan mudah dan mengoptimalkan fungsionalitasnya, sehingga memperluas kemampuan dan kenyamanan penggunaan perangkat elektronik tersebut.

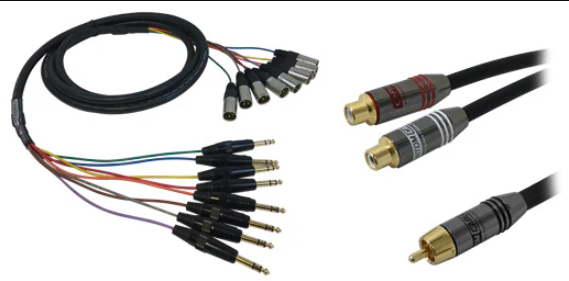

Jenis – Jenis Konektor Audio

Konektor audio tidak terbatas pada satu jenis saja, melainkan memiliki beragam variasi dengan fungsi masing-masing. Tanpa perlu memperpanjang pembahasan, mari kita telaah satu per satu jenis konektor audio yang memperkaya ragam fungsinya.

1. ¼ inch Connector

Jenis – Jenis Konektor Audio

Meskipun konektor ¼ secara fisik mirip dengan jack headphone 3.5mm, konektor ini sebenarnya memiliki dimensi yang lebih besar, yaitu 6.3mm. Konektor ini menjadi pilihan umum dalam industri musik, terutama digunakan pada alat musik seperti gitar, serta diterapkan pada speaker, amplifier, pedal efek, dan konsol mixing.

Variasi desain TS atau TRS hadir pada konektor ini. Konektor TRS ¼ inci menjadi pilihan tepat ketika Kalian menginginkan kualitas audio balance dan pengalaman suara stereo yang lebih mendalam.

2. 3.5mm Connector

Jenis – Jenis Konektor Audio

Konektor 3,5 mm seringkali menjadi pilihan utama untuk perangkat audio pada ponsel, perangkat portabel, dan komputer. Dua pin pada konektor ini bertanggung jawab membawa sinyal suara stereo kanan dan kiri. Pada earphone yang dilengkapi dengan mikrofon internal, terdapat tiga pin pada konektor. Fungsi pin ketiga ini tidak hanya memfasilitasi transmisi sinyal audio, tetapi juga memungkinkan pengiriman sinyal dari mikrofon.

3. XLR Connector

Jenis – Jenis Konektor Audio

Konektor XLR digunakan dalam berbagai aplikasi audio untuk mengoptimalkan sinyal audio balance, terutama pada perangkat seperti mikrofon, amplifier, mixer, dan speaker monitor.

Variasi desain konektor XLR meliputi jumlah pin yang berkisar dari tiga hingga tujuh (pada konektor jantan) atau lubang (pada konektor betina). Desain yang paling umum digunakan dalam peralatan audio adalah konektor XLR tiga pin.

Sejarah menarik menyertai konektor XLR, yang awalnya ditemukan oleh Cannon Electric. Mereka menghadirkan rangkaian Cannon X, diikuti oleh Cannon XL yang menampilkan tombol pengunci, dan akhirnya Cannon XLR yang kemudian dikenal sebagai XLR.

Baca juga:  Pengertian Reaktansi Induktif dan Cara Menghitungnya

4. SpeakON Connector

Jenis – Jenis Konektor Audio

Dalam awal produksinya oleh perusahaan Neutrik, kabel SpeakON dikembangkan untuk mengatasi pengiriman sinyal arus tinggi dan menghubungkan pengeras suara dengan amplifier. Keistimewaan desainnya terletak pada sistem penguncian pada konektor SpeakON, yang secara efektif mencegah terlepasnya konektor dengan mudah atau secara tidak sengaja. Kabel ini menjadi solusi ideal untuk acara musik live, di mana kerumitan kabel dapat terjadi di tengah kerumunan banyak orang.

5. RCA Connector

Jenis – Jenis Konektor Audio

Konektor RCA merupakan pilihan utama dalam sistem HiFi dan berbagai perangkat audio rumah lainnya. Konektor ini bersifat mono dan unbalance, terdiri dari dua bagian, satu untuk audio sisi kiri dan satu lagi untuk sisi kanan. Walaupun biasanya berwarna merah dan putih, ada juga variasi warna lainnya.

Fakta menarik: RCA adalah singkatan dari Radio Corporation of America, pihak yang mengembangkan jenis koneksi ini. Pada era 1940-an, RCA menggantikan konektor TRS berukuran ¼ inci pada pemutar piringan hitam (fonograf), memungkinkannya terhubung dengan amplifier. Inilah sebabnya kadang-kadang konektor ini disebut sebagai konektor phono.

6. MIDI Connector

Jenis – Jenis Konektor Audio

Kabel MIDI (Musical Instrument Digital Interface) merupakan perangkat yang umum digunakan oleh musisi elektronik dan DJ. Di lingkungan studio rumah, kabel MIDI sering digunakan untuk menghubungkan pengontrol atau keyboard MIDI dengan antarmuka MIDI, yang selanjutnya terhubung ke komputer. Tujuan dari koneksi ini adalah memberikan kemampuan untuk mengendalikan instrumen virtual dalam Digital Audio Workstation (DAW) Kalian. Namun, dengan kemunculan konektor USB dalam industri audio, penggunaan kabel MIDI menjadi kurang umum. Hal ini dikarenakan kabel USB mampu mentransfer data MIDI secara langsung ke komputer Kalian.

7. TOSLINK® Connector and Mini TOSLINK ® Connector



Jenis – Jenis Konektor Audio

TOSLINK, sebuah merek dagang terdaftar yang dirancang oleh Toshiba, awalnya dibuat untuk kompatibilitas dengan pemutar CD Toshiba. Namun, kini teknologi ini telah diadopsi oleh berbagai produsen. Koneksi TOSLINK umumnya dapat ditemukan pada pemutar DVD/Blu-ray, kotak kabel, dan konsol video game. Selain itu, terdapat juga konektor Mini TOSLINK yang biasanya digunakan pada komputer Apple dan perangkat audio, yang membedakan diri dengan pin yang lebih panjang dibandingkan versi stKalianrnya.

8. Banana Connector

Jenis – Jenis Konektor Audio

Konektor banana memiliki peran utama dalam pembuatan sambungan pada kabel speaker terbuka. Pada umumnya, terdapat dua jenis terminal yang ditemui pada speaker. Yang pertama adalah klip tempat kabel kosong dapat dimasukkan langsung ke dalamnya. Jenis kedua, yang cocok dengan konektor banana, dikenal sebagai five-way binding post. Five-way binding post umumnya dilapisi emas untuk ketahanan yang lebih baik dan seringkali ditemukan pada speaker kelas menengah hingga kelas atas. Gambar di bawah ini menunjukkan kedua jenis terminal, baik klip maupun five-way binding post.

Baca juga:  Pengertian Sensor PIR (Passive Infra Red) : Prinsip Kerja dan Manfaatnya

Jenis – Jenis Konektor Audio

Konektor banana tersedia dalam berbagai ukuran dan tipe untuk menyesuaikan dengan beragam pengukur kabel. Keunggulan penggunaan konektor banana pada kabel speaker, dibandingkan dengan menggunakan kabel kosong, adalah terciptanya koneksi permanen dan berkualitas tinggi. Koneksi kabel telanjang seringkali menjadi tidak dapat diKalianlkan seiring waktu karena risiko putus atau kerusakan, yang pada akhirnya dapat memengaruhi kualitas suara. Dengan menggunakan konektor banana pada kabel speaker Kalian, tidak hanya memberikan tampilan yang lebih estetis, tetapi juga memastikan kabel memiliki umur pakai yang lebih panjang.

9. HDMI Connector

Jenis – Jenis Konektor Audio

Banyak orang saat ini umumnya familiar dengan konektor HDMI. HDMI adalah singkatan dari High Definition Multimedia Interface yang menyediakan transmisi audio dan visual berkualitas tinggi. Konektor ini digunakan secara luas dengan TV HD, konsol game, pemutar Blu-ray, dan kotak kabel. Kehadiran konektor HDMI menggantikan konektor RCA, yang berarti perangkat hanya memerlukan satu port koneksi untuk konektor HDMI, berbeda dengan dua (atau tiga untuk audio dan visual) port RCA yang dibutuhkan sebelumnya.

Penutup

Setelah memahami berbagai jenis konektor audio dan karakteristik masing-masing, kita dapat lebih bijak dalam memilih konektor yang sesuai untuk kebutuhan spesifik kita. Jenis-jenis konektor audio yang telah dibahas, mulai dari konektor 3.5mm, XLR, RCA, hingga berbagai jenis lainnya, masing-masing memiliki peran penting dalam dunia audio.

Mengetahui perbedaan dan aplikasi dari setiap jenis konektor dapat membantu kita memastikan bahwa perangkat audio yang kita gunakan dapat berfungsi secara optimal dan menghasilkan kualitas suara terbaik. Baik untuk penggunaan sehari-hari, hobi, maupun kebutuhan profesional, pemilihan konektor yang tepat adalah kunci untuk mendapatkan pengalaman audio yang memuaskan.

Dengan informasi ini, kita diharapkan dapat lebih memahami dan menghargai peran penting konektor audio dalam kehidupan sehari-hari dan industri audio secara umum. Semoga artikel ini bermanfaat dan membantu Kalian dalam mengenal lebih jauh jenis-jenis konektor audio serta aplikasinya dalam berbagai situasi. Demikianlah ulasan dari bengkeltv.id mengenai Jenis – Jenis Konektor Audio, semoga informasi yang telah disampaikan dapat membantu kalian.
