Bengkeltv.id – Mengenal Jenis-Jenis Kapasitor Bank dan Fungsinya. Dalam dunia kelistrikan, kapasitor bank memainkan peran yang sangat krusial dalam menjaga kualitas dan efisiensi energi. Kapasitor bank adalah sekumpulan kapasitor yang dihubungkan secara paralel untuk menyimpan energi listrik dan meningkatkan faktor daya sistem tenaga. Kapasitor ini berfungsi untuk menyerap kelebihan daya reaktif yang dihasilkan oleh perangkat listrik, sehingga membantu mengurangi kehilangan energi dalam sistem dan meningkatkan efisiensi operasional.
Kapasitor bank hadir dalam berbagai jenis, masing-masing memiliki karakteristik, spesifikasi, dan aplikasi tertentu. Jenis-jenis kapasitor ini umumnya dibedakan berdasarkan material, bentuk, serta tujuan penggunaannya. Misalnya, ada kapasitor bank tetap yang dirancang untuk aplikasi tertentu dan kapasitor bank yang dapat disesuaikan untuk fleksibilitas yang lebih besar dalam berbagai kondisi operasional. Dengan memahami perbedaan antara berbagai jenis kapasitor bank, kita dapat memilih komponen yang tepat untuk instalasi listrik. Hal ini tidak hanya penting untuk memastikan kinerja optimal dari sistem tenaga yang digunakan, tetapi juga untuk mematuhi stKalianr keselamatan dan efisiensi yang ditetapkan.
Dalam artikel ini, kita akan menjelajahi Jenis-Jenis Kapasitor Bank, fungsi, dan keunggulannya, serta aplikasinya dalam berbagai sektor industri. Kita akan membahas berbagai jenis kapasitor bank, termasuk kapasitor bank kering dan basah, serta kapasitor bank berkualitas tinggi dan ekonomis. Selain itu, kita juga akan melihat bagaimana kapasitor bank digunakan dalam industri, seperti dalam pengoperasian mesin-mesin berat, sistem distribusi tenaga listrik, dan aplikasi energi terbarukan.

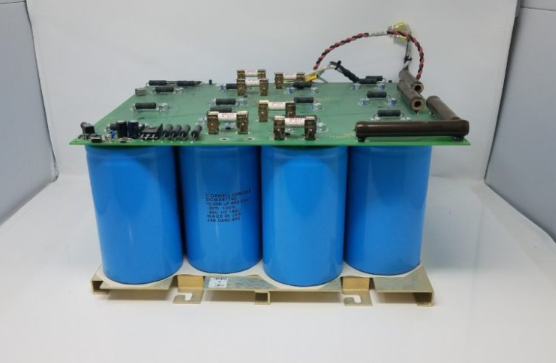

Pengertian Kapasitor Bank
Dalam era elektronika modern, pengelolaan konsumsi energi yang efisien menjadi sangat penting. Oleh karena itu, sistem penyimpanan energi elektrik yang mudah diakses sangat diperlukan.
Salah satu komponen yang dapat memenuhi kebutuhan ini adalah kapasitor bank. Kapasitor bank terdiri dari sekelompok kapasitor dengan peringkat yang sama, yang dihubungkan secara seri atau paralel untuk membentuk satu kesatuan.
Fungsi utama kapasitor bank adalah menyimpan muatan energi listrik dalam jumlah besar dan mengatur aliran energi sesuai kebutuhan. Dalam praktiknya, kapasitor bank sangat efektif dalam memperbaiki faktor daya yang lambat atau pergeseran fasa pada sumber daya AC.
Dengan menambah jumlah kapasitor dalam bank, kapasitas penyimpanan energi pada perangkat tersebut dapat ditingkatkan. Tujuan pemasangan kapasitor bank adalah untuk mengurangi perbedaan fasa antara tegangan dan arus. Dengan cara ini, penambahan kapasitor bank akan membuat arus mendahului tegangan, sehingga sudut faktor daya berkurang.
Penurunan sudut faktor daya listrik menKaliankan adanya perbaikan dalam faktor daya, yang bermanfaat untuk kompensasi daya reaktif dan koreksi faktor daya di gardu listrik. Secara keseluruhan, kapasitor bank adalah komponen yang sangat berharga dalam dunia elektronika modern, khususnya dalam penyimpanan energi dan perbaikan faktor daya serta pergeseran fasa pada sumber daya AC.
Fungsi Kapasitor Bank
Secara dasar, kapasitor bank berfungsi untuk menyeimbangkan beban induktif.
Seperti yang kita pelajari di sekolah, beban listrik terdiri dari beban reaktif (R), induktif (L), dan kapasitif (C). Banyak perangkat listrik memiliki sifat induktif, sehingga untuk mencapai keseimbangan beban, diperlukan kapasitor yang berfungsi sebagai beban kapasitif.
Berikut adalah beberapa fungsi dan manfaat kapasitor bank:
- Meningkatkan efisiensi dan menghemat daya.
- Menyediakan daya tambahan yang diperlukan.
- Memperbaiki faktor daya.
- Memperpanjang umur instalasi dan peralatan listrik.
- Mencegah beban berlebih pada transformator.
- Mengurangi penurunan tegangan listrik.
- Mencegah peningkatan arus atau suhu pada kabel.
- Menyediakan daya reaktif untuk mengoptimalkan penggunaan daya kompleks (KVA).
- Mengurangi kerugian daya lainnya dalam instalasi listrik.
Cara Kerja Kapasitor Bank
Penggunaan kapasitor bank memiliki tujuan utama untuk memperbaiki nilai faktor daya pada instalasi listrik. Namun, apa yang sebenarnya dimaksud dengan faktor daya?
Faktor daya adalah rasio yang menunjukkan perbandingan antara daya aktif (daya yang sebenarnya digunakan) dan daya tampak (apparent power). Daya tampak, yang sering disebut sebagai total daya, adalah jumlah daya yang dihasilkan oleh generator listrik atau sumber listrik.
Sementara itu, daya aktif adalah daya yang dikonsumsi oleh perangkat listrik, diukur dalam satuan Watt atau VA.
Ketika sumber arus listrik AC digunakan untuk menjalankan perangkat listrik, seringkali terjadi lagging, yaitu ketidakseimbangan antara arus listrik dan tegangan, di mana arus listrik tertinggal dari tegangan. Hal ini umumnya terjadi pada perangkat listrik induktif, seperti kompresor freezer, AC, pengering rambut, dan peralatan listrik lainnya yang menggunakan kumparan kawat sebagai komponen utama.
Kapasitor bank berfungsi untuk mengatasi kekurangan akibat lagging tersebut dan secara efektif meningkatkan faktor daya pada instalasi listrik. Dengan memanfaatkan kapasitor bank, perbaikan faktor daya dapat dicapai, sehingga mengoptimalkan kinerja perangkat listrik dan menghemat penggunaan energi listrik secara keseluruhan.
Jenis Kapasitor Bank Berdasarkan Karakteristiknya
Ternyata, kapasitor bank dapat diklasifikasikan ke dalam beberapa jenis berdasarkan karakteristik dan fungsinya. Berikut adalah penjelasan lengkap tentang jenis-jenis kapasitor bank yang umum ditemui:
1. Kapasitor Bank Filter Harmonik (Harmonic Filter Capacitor Bank)
Kapasitor bank filter harmonik adalah jenis kapasitor yang dihubungkan secara seri dengan reaktor, sehingga kedua komponen ini saling terhubung secara sejajar. Kapasitor ini juga memiliki ruang yang dapat digunakan untuk membentuk rangkaian resonansi seri sesuai dengan frekuensi yang dibutuhkan.
Berikut adalah beberapa manfaat dari kapasitor bank filter harmonik:
- Meningkatkan stabilitas tegangan (faktor daya):
Kapasitor bank filter harmonik membantu meningkatkan faktor daya dalam sistem listrik dan menjaga stabilitas tegangan. Ini berperan dalam koreksi faktor daya dan meminimalkan gangguan pada sistem. - Mengurangi kerugian jalur (line loss):
Dengan menghilangkan harmonik dari sistem, kapasitor bank filter harmonik dapat mengurangi kerugian daya yang terjadi pada jalur transmisi, sehingga meningkatkan efisiensi sistem secara keseluruhan. - Menciptakan filter harmonik dalam sistem:
Kapasitor bank ini berfungsi sebagai filter harmonik yang menyaring harmonik tidak diinginkan dari sinyal listrik. Hal ini membantu menjaga kualitas daya dan mengurangi gangguan pada peralatan listrik. - Mencegah masalah instalasi listrik:
Kapasitor bank filter harmonik juga membantu mencegah masalah yang mungkin timbul dalam instalasi listrik. Mereka dapat mengurangi risiko resonansi dan amplifikasi yang dapat merusak peralatan atau menyebabkan gangguan pada sistem.
2. Kapasitor Bank Bilik (Cubicle Capacitor Bank)
Pada gambar di atas, terlihat contoh kapasitor bank bilik. Kapasitor bank bilik adalah jenis kapasitor bank yang menggunakan sistem kompensasi reaktif tetap untuk melakukan kompensasi daya reaktif.
3. Kapasitor Bank Open Rack
Kapasitor open rack biasanya digunakan untuk meningkatkan stabilitas jaringan listrik. Dengan meningkatnya stabilitas daya, kapasitor open rack juga dapat meningkatkan kemampuan transmisi dan mengontrol aliran daya.
Selain itu, kapasitor bank open rack memiliki beberapa fungsi lainnya, antara lain:
- Mengurangi kehilangan jaringan (network loss):
Kapasitor open rack membantu mengurangi kerugian daya dalam jaringan listrik, sehingga meningkatkan efisiensi transmisi daya. - Meningkatkan stabilitas dan kualitas daya:
Dengan memberikan kompensasi daya reaktif yang sesuai, kapasitor open rack berkontribusi pada peningkatan stabilitas dan kualitas daya dalam jaringan listrik. - Mengurangi konsumsi daya reaktif yang berlebihan:
Kapasitor open rack membantu menekan konsumsi daya reaktif yang berlebihan, sehingga meningkatkan efisiensi penggunaan energi listrik. - Meningkatkan kemampuan beban pada saluran transmisi:
Dengan mengompensasi daya reaktif, kapasitor open rack dapat meningkatkan kapasitas saluran transmisi untuk menampung beban daya yang lebih besar. - Meningkatkan performa transformator:
Dengan menyediakan kompensasi daya reaktif yang optimal, kapasitor open rack dapat meningkatkan kinerja transformator dalam mentransmisikan daya listrik.
4. Kapasitor Bank Pole Mounted
Kapasitor bank pole mounted umumnya dipasang pada tiang listrik dan memiliki beberapa fungsi, antara lain:
- Memberikan dukungan pada tegangan:
Kapasitor bank pole mounted berperan dalam menjaga stabilitas tegangan dalam jaringan listrik. Mereka menyediakan penyeimbangan tegangan yang diperlukan untuk menjaga kualitas dan kontinuitas pasokan listrik. - Mengurangi risiko kehilangan sistem (losses system):
Dengan memberikan kompensasi daya reaktif yang tepat, kapasitor bank pole mounted membantu mengurangi kerugian daya dalam sistem distribusi. Hal ini berkontribusi pada peningkatan efisiensi jaringan dan mengurangi kehilangan energi listrik. - Meningkatkan faktor daya dan sistem distribusi:
Kapasitor bank pole mounted juga berkontribusi dalam meningkatkan faktor daya sistem distribusi. Dengan meningkatkan faktor daya, kapasitor bank membantu mengurangi perpindahan daya reaktif dan meningkatkan efisiensi dalam mentransmisikan daya listrik.
Jenis Kapasitor Bank Berdasarkan Penggunaannya
Dalam penggunaannya, terdapat berbagai jenis kapasitor bank yang umum ditemukan dalam kehidupan sehari-hari. Berikut ini adalah beberapa contoh kapasitor bank yang perlu kalian ketahui:
1. Kapasitor Bank Dengan Frekuensi Daya 50 dan 60 Hz
Untuk kapasitor bank dengan frekuensi daya 50 dan 60 Hz, mereka diklasifikasikan ke dalam tiga kelas yang berbeda. Berikut ini adalah jenis dan pengertian umum dari ketiga kelas tersebut:
- Kapasitor Shunt:
Kapasitor shunt digunakan untuk mengatur tegangan ujung transmisi dalam sistem kelistrikan. Fungsi utamanya adalah untuk kompensasi terhadap beban induktif dalam rangkaian listrik. Kapasitor shunt membantu menjaga stabilitas tegangan dan meningkatkan efisiensi sistem. - Kapasitor Seri:
Kapasitor seri memiliki peran penting dalam transmisi daya jarak jauh. Mereka digunakan untuk mengkompensasi reaktansi induktif pada setiap segmen transmisi. Kapasitor seri membantu mengimbangi efek induksi dan meningkatkan efisiensi transmisi daya, terutama dalam transmisi dengan jarak yang lebih panjang. - Kapasitor Penyadap:
Kapasitor penyadap (coupling capacitor) digunakan untuk menyadap daya dari jaringan dengan tegangan tinggi. Daya yang disadap kemudian digunakan untuk berbagai keperluan, seperti pengujian, pengukuran, atau pengoperasian peralatan. Kapasitor penyadap memungkinkan transfer daya yang aman dan efisien dari jaringan tegangan tinggi ke peralatan yang membutuhkannya.
2. Kapasitor Bank Gandeng
Kapasitor bank gandeng umumnya memiliki fungsi sebagai penghantar sinyal komunikasi. Contohnya, mereka digunakan untuk alat komunikasi antara gardu induk atau digunakan di pusat komunikasi.
3. Kapasitor Bank Pembagi Tegangan
Kapasitor bank gandeng umumnya difungsikan untuk mengukur tegangan transmisi dan juga digunakan untuk relay daya.
4. Kapasitor Bank Filter
Kapasitor bank filter umumnya digunakan sebagai konverter, terutama pada jaringan yang menggunakan sistem transmisi arus searah.
5. Kapasitor Perata
Kapasitor bank smoothing (perata) berfungsi untuk meratakan distribusi tegangan pada peralatan listrik. Alat ini juga sering digunakan sebagai pemutus daya dalam rangkaian listrik.
Penutup
Sebagai penutup, memahami jenis-jenis kapasitor bank adalah langkah penting dalam meningkatkan efisiensi dan kinerja sistem kelistrikan. Setiap jenis kapasitor bank, seperti kapasitor bank filter harmonik, kapasitor open rack, dan kapasitor bank pole mounted, memiliki fungsi dan manfaat yang unik. Misalnya, kapasitor bank filter harmonik berperan dalam menyaring harmonik yang tidak diinginkan, sementara kapasitor open rack dapat meningkatkan stabilitas tegangan dan efisiensi transmisi daya.
Penerapan kapasitor bank yang tepat tidak hanya membantu mengurangi kerugian energi dalam sistem distribusi, tetapi juga meningkatkan kualitas daya dan memperbaiki faktor daya. Dengan demikian, pemilihan jenis kapasitor bank yang sesuai dengan kebutuhan spesifik instalasi listrik sangat penting untuk mencapai hasil yang optimal.
Di era modern ini, di mana efisiensi energi semakin menjadi fokus utama, pemahaman yang mendalam tentang jenis-jenis kapasitor bank menjadi semakin relevan. Dengan memanfaatkan kapasitor bank secara efektif, kita tidak hanya dapat menghemat biaya operasional tetapi juga berkontribusi pada keberlanjutan dan pengurangan jejak karbon dalam penggunaan energi listrik. Semoga informasi dari bengkeltv.id mengenai Jenis-Jenis Kapasitor Bank ini bermanfaat untuk Kalian.
