Bengkeltv.idCara Kerja Mosfet Sebagai Saklar : Penjelasan Lengkap. MOSFET, singkatan dari Metal-Oxide-Semiconductor Field-Effect Transistor, merupakan komponen elektronik penting yang banyak digunakan dalam berbagai jenis rangkaian elektronik. Fungsinya yang utama adalah untuk mengatur dan mengendalikan arus listrik yang mengalir dalam rangkaian, menjadikannya elemen kunci dalam berbagai aplikasi, terutama dalam sistem yang membutuhkan saklar elektronik.

MOSFET bekerja dengan efisien dalam mengontrol aliran listrik karena memiliki respons yang sangat cepat dan konsumsi daya yang relatif rendah. Keunggulan ini membuatnya sangat cocok untuk digunakan dalam rangkaian digital dan pengelolaan daya (power management) di berbagai perangkat elektronik modern.

Melalui artikel ini, kita akan mengulas secara mendalam tentang Cara Kerja Mosfet Sebagai Saklar, termasuk prinsip dasar operasinya, cara mengaktifkan dan menonaktifkan arus listrik, serta penerapannya dalam berbagai aplikasi elektronik yang praktis.

Pengertian MOSFET

MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah perangkat semikonduktor yang sangat penting dalam berbagai aplikasi elektronik, berfungsi baik sebagai saklar maupun sebagai penguat sinyal. Komponen ini telah menjadi inti dari IC (Integrated Circuit) yang terintegrasi dalam chip tunggal, berkat ukurannya yang sangat kecil dan efisiensinya dalam menghemat ruang pada papan sirkuit.

MOSFET memiliki empat terminal utama: Sumber (Source/S), Gerbang (Gate/G), Drain (D), dan Badan (Body/B). Cara kerja MOSFET didasarkan pada pengaturan lebar saluran pembawa muatan, yaitu elektron atau lubang (holes), yang dialiri listrik. Muatan listrik masuk melalui terminal Sumber dan keluar dari terminal Drain, sementara Gerbang, yang terletak di antara Sumber dan Drain, berfungsi mengontrol lebar saluran ini.

Tegangan pada Gerbang menentukan apakah arus dapat mengalir melalui saluran atau tidak. Gerbang ini terisolasi dari saluran oleh lapisan oksida logam yang sangat tipis, yang disebut kapasitansi MOS, dan lapisan inilah yang menjadi bagian penting dalam pengoperasian MOSFET. Lapisan ini memungkinkan MOSFET bekerja secara efektif sebagai saklar elektronik, membuka atau menutup jalur arus listrik sesuai dengan kebutuhan rangkaian.

Baca juga:  Pengertian Dioda yang Perlu Kalian Ketahui

Mode Pada Mosfet

Mosfet memiliki dua mode, mode pertama adalah depletion mode dan Enhancement Mode.

1. Depletion Mode

Pada depletion mode, konduktivitas saluran MOSFET mencapai kondisi maksimum saat tidak ada tegangan yang diterapkan pada gate. Namun, ketika tegangan positif atau negatif diberikan pada gate, konduktivitas saluran akan berkurang.

2. Enhancement Mode

Sebaliknya, pada enhancement mode, MOSFET tidak akan bersifat konduktif jika tidak ada tegangan pada gate. Namun, seiring peningkatan tegangan pada gate, konduktivitas saluran akan bertambah, memungkinkan aliran arus yang lebih besar.

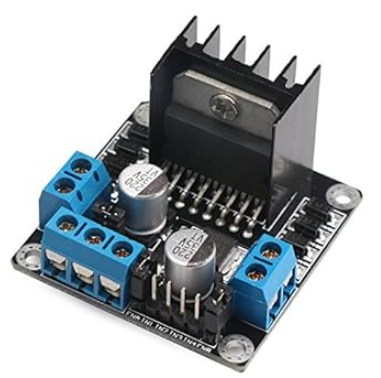

Cara Kerja Mosfet Sebagai Saklar

Cara kerja MOSFET sebagai saklar serupa dengan transistor bipolar konvensional, yaitu dengan mengatur MOSFET dalam kondisi Cut Off dan Saturasi. Pergantian antara kedua kondisi ini memungkinkan MOSFET berfungsi sebagai saklar yang dapat beralih dari posisi On ke Off.

Pada pembahasan sebelumnya, kita telah mempelajari MOSFET tipe N-Channel, yang dioperasikan dengan tegangan bias positif pada gate dan memiliki impedansi masukan yang sangat tinggi. Berkat impedansi yang tinggi ini, MOSFET dapat diterapkan dalam berbagai jenis sirkuit elektronik, menjadikannya komponen yang sangat fleksibel dan efisien.

1. Karakteristik Kerja Mosfet

Agar berfungsi sebagai saklar, MOSFET harus dapat diatur dalam dua kondisi kerja yang berbeda: kondisi Saturasi dan Cut Off. Kedua kondisi ini memungkinkan MOSFET berperan sebagai saklar elektronik yang dapat membuka atau memutus aliran arus listrik.

Saat berada dalam kondisi tersebut, MOSFET menunjukkan karakteristik yang berbeda-beda, yang bergantung pada pengaturan tegangan bias pada terminal gate. Pengendalian tegangan inilah yang menentukan apakah MOSFET akan berada dalam keadaan On atau Off, sehingga berfungsi efektif sebagai saklar.

2. Kondisi Cut Off

Pada kondisi Cut Off, tegangan input pada gate (Vin) bernilai nol, sehingga tidak ada aliran arus pada drain (Id), yang juga bernilai nol. Karena tidak terjadi aliran arus pada MOSFET, tegangan pada drain (Vds) sama dengan tegangan sumber (Vdd). Kondisi ini menempatkan MOSFET dalam keadaan Off, di mana tidak ada arus yang mengalir dari drain ke source.

Baca juga:  Cara Menguji MOSFET (Metal Oxide Field Effect Transistor) dengan Multimeter Digital

Karakteristik MOSFET dalam kondisi Cut Off meliputi:

  • Tegangan input Vin = 0
  • Input terhubung ke ground
  • Tegangan bias Vgs < tegangan ambang
  • MOSFET beroperasi dalam mode Cut Off
  • Arus drain Id = 0
  • Tegangan output (Vout) sama dengan tegangan sumber, yaitu Vout = Vdd
  • Berfungsi seperti saklar terbuka atau tidak terhubung

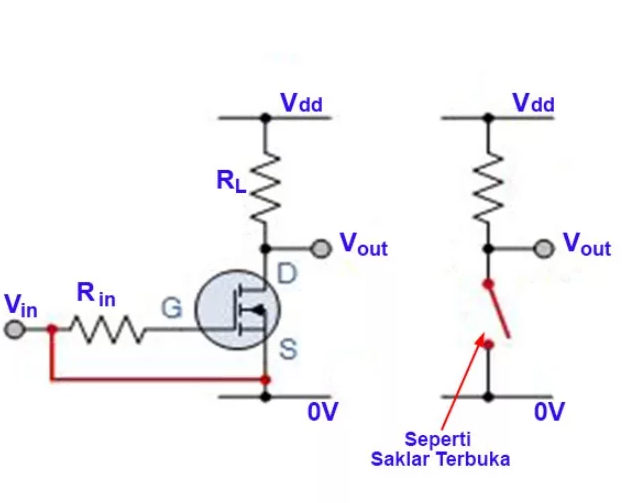

Cara Kerja Mosfet Sebagai Saklar

Untuk mengatur MOSFET agar berfungsi sebagai saklar terbuka (Off), berikan tegangan bias pada gate yang lebih rendah dari tegangan ambang MOSFET. Hal ini akan membuat arus drain (Id) menjadi nol karena MOSFET dalam kondisi tidak aktif atau mati.

3. Kondisi Saturasi

Kebalikan dari kondisi Cut Off, pada kondisi Saturasi, MOSFET bekerja penuh seperti saklar tertutup. Kondisi ini dicapai dengan memberikan tegangan bias pada gate (Vin) yang menyebabkan tegangan Vgs melebihi tegangan ambang (Vth), atau Vgs > Vth. Dalam kondisi ini, tegangan Vds bernilai 0, dan arus drain (Id) mencapai nilai maksimumnya.

Karakteristik MOSFET dalam kondisi Saturasi adalah sebagai berikut:

  • Input terhubung ke sumber tegangan
  • Tegangan input Vin > Vth
  • Arus drain mengalir maksimal (Id = maksimum)
  • MOSFET berada dalam kondisi On
  • Tegangan Vds = 0
  • MOSFET berfungsi sebagai saklar tertutup atau saklar On

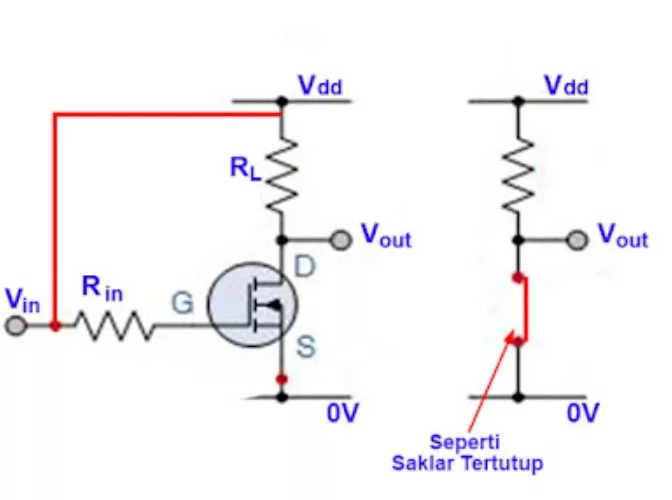

Cara Kerja Mosfet Sebagai Saklar

Dengan mengatur tegangan bias pada gate, MOSFET dapat beroperasi dalam dua kondisi berbeda, masing-masing dengan karakteristik tersendiri. Saat dalam kondisi Cut Off, saluran konduktif antara drain dan source memiliki hambatan sangat tinggi, mencapai ribuan kOhm, sehingga arus listrik sulit mengalir.

Sebaliknya, pada kondisi On (Saturasi), hambatan listrik pada saluran drain-source sangat rendah, kurang dari 1 Ohm, sehingga arus dapat mengalir dengan mudah melalui MOSFET. Dengan karakteristik hambatan rendah ini, MOSFET memungkinkan aliran arus yang lebih lancar dan memberikan kemampuan switching yang lebih cepat dan dapat disesuaikan.

Baca juga:  Cara Root STB Indihome ZTE B760H : Tips Paling Mudah

MOSFET sangat efisien sebagai pengganti saklar mekanis konvensional, terutama dalam aplikasi yang membutuhkan kecepatan switching yang tinggi dan pengaturan arus yang presisi antara terminal drain dan source.

Penutup

Sebagai penutup, memahami cara kerja MOSFET sebagai saklar memberikan wawasan penting bagi siapa pun yang ingin mengoptimalkan penggunaan komponen ini dalam berbagai rangkaian elektronik. Dengan kemampuan untuk beralih cepat antara kondisi On dan Off, MOSFET menjadi pilihan ideal dalam aplikasi yang membutuhkan kontrol arus yang efisien dan responsif.

Keunggulan lainnya adalah daya yang rendah dan fleksibilitasnya dalam berbagai konfigurasi, membuatnya sangat berguna sebagai saklar elektronik di berbagai perangkat, mulai dari rangkaian digital hingga pengelolaan daya. Menguasai prinsip kerja MOSFET sebagai saklar akan membuka banyak peluang dalam desain rangkaian elektronik yang lebih efisien dan Kalianl. Demikianlah ulasan dari bengkeltv.id mengenai Cara Kerja Mosfet Sebagai Saklar, semoga informasi yang telah disampaikan dapat membantu kalian.
