Bengkeltv.id – Berapa Kedalaman Grounding Listrik Menurut Ahli? Simak Penjelasannya. Dalam dunia listrik, grounding atau tanah adalah prinsip yang krusial untuk menjaga keamanan sistem dan mencegah risiko kebakaran serta kerusakan peralatan. Salah satu pertanyaan yang sering muncul adalah seberapa dalam seharusnya grounding listrik ditanam? Mengetahui kedalaman yang tepat adalah kunci untuk memastikan sistem listrik beroperasi dengan aman dan efisien.
Namun, menemukan jawaban pasti bisa menjadi tugas yang menantang. Setiap ahli memiliki pKalianngan berbeda berdasarkan pengalaman, lingkungan, dan stKalianr keamanan yang berlaku di wilayah mereka. Dalam tulisan ini, kita akan menjelajahi perspektif beberapa ahli dalam menentukan kedalaman grounding listrik yang ideal.
Simaklah pKalianngan para ahli yang telah mengabdikan diri dalam bidang ini dan menggali pengetahuan yang diperlukan untuk memastikan instalasi listrik Kalian berada dalam stKalianr keamanan yang sesuai. Mari kita mulai dengan memahami dasar-dasar dari pentingnya kedalaman grounding listrik menurut pKalianngan ahli.
Pengertian Grounding Listrik
Grounding adalah suatu sistem yang mengarahkan arus listrik ke dalam tanah untuk mencegah akumulasi yang berlebihan di dalam sistem kelistrikan bangunan. Proses ini dilakukan dengan menanam jalur kabel instalasi listrik ke dalam tanah yang kemudian dihubungkan dengan peralatan atau sumber listrik. Fungsi utamanya adalah untuk menciptakan jalur pembuangan yang aman bagi arus listrik yang tidak terpakai atau berlebih, yang dapat muncul akibat dari berbagai situasi seperti petir atau gangguan dalam sistem.
Keberadaan grounding sangatlah penting karena tanah memiliki kemampuan untuk menetralkan muatan listrik. Ketika terjadi kelebihan arus listrik dalam sistem, grounding memberikan jalur yang aman untuk mengalirkan arus tersebut ke bumi, sehingga mencegah bahaya bagi manusia dan juga merusaknya peralatan elektronik. Dengan demikian, grounding tidak hanya menjaga keselamatan tetapi juga membantu dalam meminimalkan risiko kebakaran yang dapat terjadi akibat lonjakan listrik yang tidak terkendali.

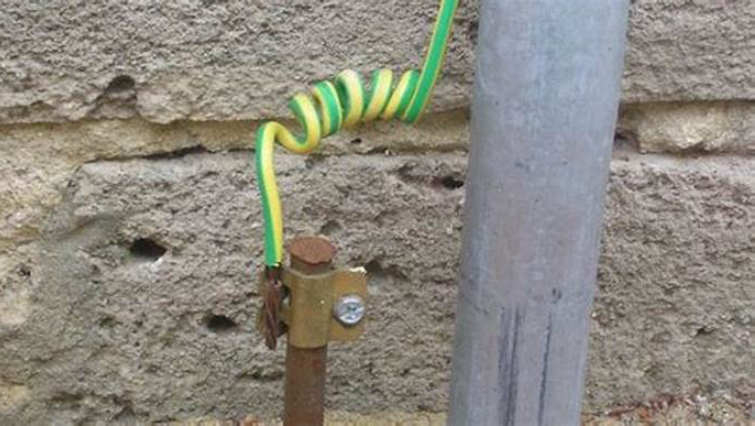

Secara teknis, grounding terdiri dari beberapa komponen seperti ground rod (batang tanah), ground wire (kabel grounding), serta ground plate (plat grounding). Ground rod ditanam ke dalam tanah untuk menciptakan kontak yang baik dengan lapisan bumi yang memiliki konduktivitas listrik yang baik. Ground wire kemudian menghubungkan peralatan atau sistem listrik dengan ground rod, memberikan jalur yang aman untuk aliran arus listrik ke bumi. Sementara itu, ground plate berfungsi sebagai alternatif untuk ground rod dalam kasus di mana tanah tidak cukup konduktif.
Selain itu, grounding juga dapat membantu dalam melindungi peralatan elektronik dari kerusakan yang disebabkan oleh lonjakan arus listrik, seperti yang terjadi dalam kasus petir atau gangguan listrik. Dengan memberikan jalur yang aman bagi arus berlebih, grounding membantu menjaga stabilitas sistem kelistrikan secara keseluruhan, sehingga mengurangi kemungkinan terjadinya kerusakan dan kebakaran yang dapat disebabkan oleh lonjakan listrik yang tidak terkendali.
Fungsi Grounding Listrik
Grounding pada peralatan kelistrikan dan elektronika memiliki peran penting dalam memberikan perlindungan menyeluruh. Berikut adalah beberapa fungsi utama grounding yang perlu dipahami:
1. Keselamatan Utama
Grounding bertindak sebagai penghantar arus listrik yang langsung mengalir ke tanah saat terjadi kebocoran isolasi atau percikan api akibat konsleting. Sebagai contoh, kabel grounding pada bodi atau sasis alat elektronik seperti setrika listrik dapat mencegah risiko tersengat listrik jika terjadi kebocoran pada rangkaian dalam setrika.
2. Perlindungan dari Petir
Dalam instalasi penangkal petir, grounding berfungsi sebagai jalur penghantar arus listrik besar yang langsung menuju ke tanah. Meskipun prinsipnya sama dengan grounding pada instalasi rumah, kabel grounding untuk penangkal petir dan rumah harus dipasang terpisah untuk memastikan efektivitasnya.
3. Proteksi Peralatan Elektronik
Grounding juga berperan sebagai perlindungan bagi peralatan elektronik atau instrumentasi. Hal ini membantu mencegah kerusakan akibat bocor tegangan, melindungi peralatan dari kerusakan, dan memastikan kinerjanya tetap optimal.
4. Pencegahan Cacat (Noise) dalam Dunia Elektronika
Dalam lingkup elektronika, grounding digunakan untuk menetralisir noise yang mungkin disebabkan oleh masalah daya yang tidak stabil atau kualitas komponen yang buruk. Dengan menyediakan jalur yang stabil dan terkendali, grounding membantu menjaga integritas sinyal dan performa peralatan elektronik.
Kedalaman Grounding Listrik Menurut Ahli
Menurut para ahli kelistrikan, penting untuk memahami bahwa kedalaman batang elektrode grounding listrik yang meresap ke dalam tanah memiliki dampak signifikan terhadap nilai resistivitas sistem grounding. PKalianngan ini diperkuat oleh Peraturan Umum Instalasi Listrik (PUIL) yang menetapkan bahwa kualitas sistem grounding dianggap baik jika resistivitas atau tahanan jenisnya tidak melebihi 5 Ω⋅m, diukur dengan menggunakan alat Earth Tester.
Penelitian yang dilakukan oleh Nita Nurdiana dan timnya pada tahun 2019 menyajikan temuan yang menarik. Hasil penelitian tersebut mengungkapkan bahwa semakin dalam elektrode ditanam, semakin rendah nilai resistivitas grounding listrik yang dapat dicapai. Artinya, kedalaman grounding menjadi faktor kunci dalam mencapai tingkat efisiensi yang diinginkan dalam sistem grounding.
Perlu dicatat bahwa nilai kedalaman grounding listrik tidak bersifat seragam dan bergantung pada jenis tanah yang digunakan. Oleh karena itu, untuk menentukan kedalaman yang optimal, perlu mempertimbangkan karakteristik tanah pada lokasi tersebut.
Sebagai contoh, agar sistem grounding mencapai nilai resistivitas sesuai dengan stKalianr PUIL (≤ 5 Ω⋅m), kedalaman grounding minimal yang dibutuhkan pada tanah berjenis pasir adalah 2 meter. Hal ini menunjukkan bahwa pemahaman terhadap kondisi tanah sangat penting dalam perancangan grounding yang efektif dan sesuai dengan stKalianr keamanan.
Dengan demikian, pemilihan kedalaman grounding listrik yang tepat tidak hanya melibatkan pengukuran dan perhitungan yang akurat, tetapi juga mempertimbangkan karakteristik unik dari tanah tempat grounding tersebut ditanamkan. Hal ini menjadi langkah kritis untuk memastikan keKalianlan dan efisiensi sistem grounding dalam mendukung kestabilan dan keamanan instalasi listrik secara keseluruhan.
Cara Memasang Grounding Listrik
Berikut adalah beberapa langkah pemasangan grounding listrik yang diambil dari sumber Kumparan:
- Pemilihan Batang Grounding
Pilihlah lokasi yang sesuai untuk menanam batang grounding. Lebih baik jika Kalian dapat menanam grounding rod dalam jumlah yang cukup banyak, karena ini akan meningkatkan kualitas instalasi listrik di rumah Kalian. Hindari menanam grounding rod di tanah yang berpasir atau berbatu karena tanah tersebut kurang efektif dalam menetralkan listrik. - Pemasangan secara Paralel
Pastikan grounding listrik dipasang secara paralel. Jika Kalian memasang lebih dari satu grounding rod, jarak antara setiap grounding rod sebaiknya sekitar 5 meter. Hal ini dilakukan agar aliran listrik dapat merata ke seluruh bagian rumah. - Pemilihan Material Grounding Rod
Pilihlah material grounding rod yang berkualitas baik, seperti tembaga padat yang tahan karat. Tembaga padat merupakan penghantar listrik yang paling efisien. - Penanaman Batang Grounding Rod
Sebelum menanam batang grounding rod, pastikan galian memiliki kedalaman minimal 50 cm. Setelah itu, tanam batang grounding rod ke dalam tanah dan siram dengan air agar tanah menjadi lembut. Gunakan jepit stang pipa atau palu untuk menekan batang grounding rod agar tertanam kokoh di dalam tanah. - Penyambungan Kabel ke Grounding Rod
Pastikan tidak ada komponen yang basah sebelum melakukan penyambungan kabel ke grounding rod. Pasang kabel ke grounding rod dengan cara dilas. Tutup area sekitar yang akan dilas dengan kayu atau material lainnya untuk menghindari risiko kebakaran. Setelah pengelasan selesai, periksa kembali semua komponen grounding rod dan pastikan semua terpasang dengan kokoh. - Penanaman Kabel Grounding Rod
Gali jalur kabel dengan kedalaman 40-50 cm yang mengarah ke terminal grounding. Pasang kabel yang sudah terpasang di grounding rod ke jalur kabel tersebut. Tutup jalur kabel dengan pipa PVC 4 inci dan timbun dengan tanah. Beri tKalian di lokasi penggalian untuk memudahkan jika suatu hari perlu membongkarnya.
Penutup
Dari pembahasan yang telah disampaikan, dapat disimpulkan bahwa kedalaman grounding listrik merupakan faktor krusial dalam memastikan keefektifan dan keamanan sistem grounding. Menurut ahli, kedalaman grounding yang optimal dapat bervariasi tergantung pada jenis tanah yang digunakan serta stKalianr keamanan yang berlaku. Untuk mencapai nilai resistivitas yang sesuai dengan stKalianr, penelitian telah menunjukkan bahwa semakin dalam elektrode grounding ditanam, semakin rendah nilai resistivitas yang dapat dicapai.
Oleh karena itu, dalam memasang grounding listrik, penting untuk memperhatikan karakteristik tanah di lokasi tersebut dan memilih kedalaman yang tepat sesuai dengan rekomendasi ahli. Dengan demikian, dapat dipastikan bahwa sistem grounding dapat berfungsi secara optimal untuk menjaga stabilitas dan keamanan instalasi listrik secara keseluruhan. Sebagai penutup, penting bagi kita untuk terus memperdalam pengetahuan tentang kedalaman grounding listrik agar dapat mengoptimalkan perlindungan dan kinerja sistem grounding di lingkungan kita. Demikian ulasan dari bengkeltv.id mengenai Manfaat Berapa Kedalaman Grounding Listrik Menurut Ahli. Semoga bermanfaat untuk Kalian.
