Bengkeltv.id – Apa itu Tang Ampere dan Bagaimana Cara Menggunakannya?. Tang ampere, atau sering disebut juga sebagai clamp meter, adalah alat ukur listrik yang sangat penting dalam dunia teknik elektro. Alat ini memiliki fungsi utama untuk mengukur arus listrik yang mengalir melalui suatu kabel atau penghantar, tanpa perlu memutus rangkaian atau mengganggu aliran listrik yang sedang berlangsung. Keunggulan ini menjadikan tang ampere sebagai solusi praktis dan efisien bagi para teknisi dalam melakukan diagnosis dan pemeliharaan sistem kelistrikan. Selain mengukur arus, tang ampere juga sering dilengkapi dengan fitur untuk mengukur tegangan, resistansi, hingga frekuensi, menjadikannya alat multifungsi dalam dunia listrik.
Salah satu fitur yang paling menonjol dari tang ampere adalah kemampuannya mengukur arus listrik tanpa kontak langsung dengan inti penghantar. Alat ini bekerja dengan prinsip induksi elektromagnetik, di mana rahang atau clamp yang terbuka akan “mengapit” kabel atau penghantar yang dialiri listrik. Arus listrik yang mengalir melalui penghantar tersebut akan menghasilkan medan magnet, yang kemudian diukur oleh tang ampere untuk mengidentifikasi besarnya arus. Dengan cara ini, tang ampere memberikan keamanan lebih bagi teknisi, karena mereka tidak perlu menyentuh langsung kabel bertegangan tinggi.
Artikel ini akan membahas lebih lanjut mengenai Apa itu Tang Ampere, cara kerjanya secara mendetail, dan tips penggunaannya agar teknisi maupun pemula dapat memanfaatkan alat ini dengan maksimal dalam aktivitas mereka sehari-hari.

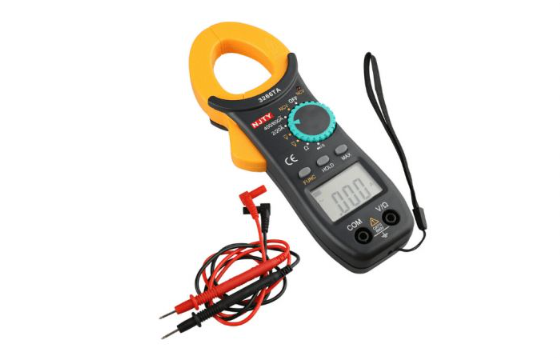

Apa itu Tang Ampere?
Tang ampere adalah alat yang digunakan untuk mengukur arus listrik dalam suatu rangkaian. Alat ini bekerja berdasarkan prinsip induksi elektromagnetik, memungkinkan pengukuran arus tanpa mengganggu aliran arus yang sedang diukur.
Tang ampere memiliki peran penting dalam dunia kelistrikan. Meskipun bentuknya terlihat sederhana, alat ini memiliki fungsi vital dalam menjaga keamanan dan kinerja sistem listrik. Artikel ini akan membahas berbagai aspek tang ampere, termasuk definisi, cara kerja, jenis-jenisnya, serta manfaatnya dalam instalasi listrik. Mari kita mulai dengan memahami fungsi utama dari tang ampere.
Fungsi Tang Ampere
Untuk memahami manfaat dari peralatan tangan ini, berikut adalah penjelasan tentang fungsi tang ampere.
1. Mengukur tegangan listrik
Tang ampere dilengkapi dengan dua probe yang berfungsi sebagai penjepit benda kerja. Selain sebagai penjepit, alat ini juga mampu mengukur tegangan listrik. Tang ampere dapat mengukur arus bolak-balik (AC) baik pada 1 fasa maupun 3 fasa. Untuk arus 1 fasa, tegangan biasanya berada di kisaran 220-230 Volt, sedangkan untuk 3 fasa, berkisar antara 380-400 Volt.
Fungsi tang ampere tidak hanya terbatas pada pengukuran arus bolak-balik, tetapi juga mencakup pengukuran arus searah (DC). Alat ini dapat mengukur tegangan rendah mulai dari 1,5 Volt hingga maksimum 50 Volt.
2. Mengukur arus listrik
Tang ampere juga berfungsi sebagai pengukur arus listrik, meskipun hanya untuk arus bolak-balik (AC). Alat ini mampu mendeteksi arus hingga ribuan ampere, dengan informasi mengenai rentang pengukurannya biasanya tertera pada nameplate alat tersebut.
3. Mengukur hambatan listrik
Selain mengukur tegangan dan arus, tang ampere juga dapat digunakan untuk mengukur hambatan listrik atau resistansi, mirip dengan fungsi ohmmeter. Pengukuran ini sering digunakan untuk mendeteksi titik kabel yang mengalami korsleting. Beberapa model terbaru tang ampere bahkan dilengkapi fitur tambahan seperti pengukur kapasitansi, frekuensi, dan suhu.
Bagian-Bagian Tang Amper dan Fungsinya
Meskipun bernama “tang,” tang ampere memiliki bentuk yang berbeda dari tang biasa. Keunikannya terletak pada beberapa komponen khusus yang dirancang untuk meningkatkan efisiensinya dalam mengukur arus listrik. Berikut adalah beberapa bagian dan fungsi yang membedakan tang ampere dari tang biasa:
Clamp Head (Kepala Penjepit):
- Bentuknya mirip dengan penjepit melengkung (probe) yang dapat dipasang pada kabel atau konduktor listrik.
- Fungsinya sebagai penjepit pada sumber arus, memungkinkan pengukuran dilakukan tanpa memutus jalur listrik.
- Dirancang untuk mengukur besaran arus listrik dengan tingkat presisi yang tinggi.
Trigger (Pemicu):
- Bagian ini digunakan untuk membuka penjepit pada kepala clamp.
- Fungsinya mempermudah pengguna dalam melepas atau memasang tang ampere pada kabel yang akan diukur.
Data Hold (Pemegang Data):
- Tombol yang terletak di sisi bodi tang.
- Fungsinya adalah untuk menampilkan dan menyimpan hasil pengukuran, sehingga pengguna dapat dengan mudah merekam data.
Range Switch (Tuas Pengatur Rentang):
- Sebuah tuas yang berada di bagian tengah bodi tang.
- Berfungsi untuk mengatur jenis pengukuran yang akan dilakukan, seperti rentang arus atau tegangan.
- Cara penggunaannya adalah dengan memutar tuas sesuai kebutuhan.
Display (Layar):
- Layar yang terletak di bodi tang.
- Berfungsi untuk menampilkan hasil pengukuran dengan jelas dan akurat.
Com Terminal (Terminal Com):
- Lubang yang digunakan untuk menancapkan kabel probe hitam.
- Merupakan terminal penghubung untuk mendapatkan referensi ground saat melakukan pengukuran.
Volt Terminal (Terminal Volt):
- Lubang yang digunakan untuk menancapkan kabel probe merah.
- Terminal ini digunakan untuk mengukur tegangan listrik pada sebuah rangkaian.
Dengan fitur-fitur ini, tang ampere tidak hanya menawarkan pengukuran arus listrik yang akurat, tetapi juga mempermudah penggunaan dan memberikan fleksibilitas untuk berbagai jenis pengukuran kelistrikan.
Jenis Clamp Meter
Secara umum, ada dua jenis tang ampere yang umum digunakan saat ini, yaitu tipe untuk pengukuran arus beban dan arus bocor.
Tipe Arus Beban:
- Digunakan untuk mengukur arus pada sirkuit AC biasa.
- Cocok untuk mengukur arus yang mengalir pada beban tertentu dalam suatu rangkaian.
- Model-model terbaru dapat memiliki kemampuan untuk mengukur nilai arus beban sekaligus arus bocor, memberikan fleksibilitas tambahan dalam penggunaannya.
Tipe Arus Bocor:
- Digunakan khusus untuk mengukur arus yang bocor pada suatu sirkuit.
- Berguna dalam mendeteksi adanya arus yang tidak seharusnya mengalir, yang dapat mengindikasikan masalah keamanan atau kerusakan dalam instalasi listrik.
- Dalam konteks arah arus, tang ampere dapat diklasifikasikan menjadi dua tipe utama:
Tipe AC (Arus Bolak-Balik):
- Digunakan untuk mengukur arus bolak-balik dalam sirkuit AC.
- Ideal untuk kebanyakan pengukuran di lingkungan listrik umum, seperti di rumah atau gedung.
Tipe DC (Arus Searah):
- Dirancang khusus untuk mengukur arus searah dalam sirkuit DC.
- Berguna dalam pengukuran pada sistem listrik yang menggunakan arus searah, seperti dalam kendaraan listrik atau peralatan elektronik tertentu.
- Selain dua klasifikasi utama di atas, tang ampere juga dapat dibedakan berdasarkan metode pengukuran yang digunakan:
Mean Value Rectification:
- Mengukur rata-rata nilai tegangan atau arus dalam satu siklus bolak-balik.
- Metode ini lebih umum pada tang ampere dengan harga yang lebih terjangkau.
Root Mean Square (RMS):
- Mengukur nilai efektif dari tegangan atau arus AC.
- Metode ini memberikan pembacaan yang lebih akurat terutama untuk sinyal AC yang tidak sempurna atau tidak sinusoidal.
Dengan berbagai jenis dan klasifikasi ini, tang ampere dapat dipilih sesuai dengan kebutuhan spesifik pengukuran kelistrikan, memberikan kemampuan yang luas dan akurat dalam berbagai situasi.
Cara Menggunakan Clamp Meter
Berikut adalah langkah-langkah untuk mengukur arus dan tegangan menggunakan clamp meter. Saat memasang clamp meter pada kabel, pastikan kabel berada di tengah lingkaran clamp meter dan tidak menempel pada bagian tang.
Memastikan kabel berada di posisi yang tepat di tengah lingkaran akan menghasilkan pengukuran yang akurat. Berikut adalah cara menggunakan clamp meter untuk mengukur arus dan tegangan:
1. Mengukur Arus
Untuk mengukur arus listrik menggunakan tang ampere, ikuti langkah-langkah berikut:
- Tekan Tombol “Hold”: Tekan tombol “Hold” pada alat ukur untuk mengunci hasil pengukuran.
- Putar Pilihan ke “A” (Ampere): Atur pengaturan alat ukur ke posisi “A” (Ampere).
- Tekan Tombol di Bagian Kanan Alat Ukur: Gunakan tombol di bagian kanan alat ukur untuk membuka clamp atau kepala tang.
- Kalungkan Alat Ukur pada Kabel: Pasang alat ukur di sekitar kabel yang akan diukur. Pastikan clamp melingkari kabel hitam untuk pengukuran kWh dan kabel kuning untuk panel biasa.
- Baca Nilai Arus pada Layar: Periksa dan catat nilai arus yang ditampilkan pada layar alat ukur.
2. Mengukur Tegangan
Berikut adalah langkah-langkah untuk mengukur tegangan pada kabel aktif menggunakan clamp meter:
- Tekan Tombol “Hold”: Tekan tombol “Hold” pada alat ukur untuk mengunci hasil pengukuran.
- Putar Pilihan ke “V” (Volt): Sesuaikan pengaturan dengan memutar pilihan pada alat ukur ke posisi “V” (Volt).
- Tekan Tombol di Bagian Kanan Alat Ukur: Gunakan tombol di bagian kanan alat ukur untuk membuka clamp atau kepala tang.
- Kalungkan Alat Ukur pada Kabel Warna Kuning: Pasang alat ukur pada kabel berwarna kuning, yang biasanya digunakan untuk panel biasa.
- Hubungkan Kabel Hitam ke Nol Panel: Sambungkan kabel hitam dari alat ukur ke titik nol pada panel.
- Hubungkan Kabel Merah ke RST Tiga Fasa Panel: Sambungkan kabel merah dari alat ukur ke titik RST pada panel tiga fasa.
- Baca Nilai Tegangan pada Layar: Periksa dan catat nilai tegangan yang ditampilkan pada layar alat ukur.
Memilih Tang Ampere yang Bagus
Tersedia berbagai jenis clamp meter di pasaran dengan desain yang beragam, menyediakan banyak model yang dirancang untuk fungsi kelistrikan yang berbeda. Oleh karena itu, penting bagi kalian untuk memilih alat ini berdasarkan kebutuhan dan fungsi spesifik yang akan dijalankannya.
Sebagai contoh, jika kalian perlu mengukur kabel penerangan rumah, sebaiknya kalian memilih clamp meter yang dapat digunakan untuk mengukur arus bolak-balik (AC). Sementara untuk pengukuran di aki mobil, kalian mungkin ingin mempertimbangkan untuk membeli clamp meter arus searah (DC).
Ketika membeli alat kelistrikan ini, hindari mempertimbangkan harga murah sebagai faktor utama. Untuk memastikan memiliki alat ukur yang tahan lama dan akurat, lebih baik utamakan pembelian clamp meter dengan kualitas yang baik. Ini akan memastikan bahwa alat tersebut dapat memberikan kinerja yang hkalianl dan dapat dikalianlkan dalam berbagai situasi pengukuran.
Penutup
Dalam dunia elektronik dan kelistrikan, pemahaman tentang alat ukur sangatlah penting. Salah satu alat yang sering digunakan adalah tang ampere. Tapi, apa itu tang ampere? Tang ampere adalah alat yang digunakan untuk mengukur arus listrik dalam suatu rangkaian tanpa perlu memutuskan sambungan kabel atau komponen. Dengan menggunakan prinsip induksi elektromagnetik, tang ampere mampu memberikan pembacaan yang akurat dan efisien mengenai besarnya arus listrik yang mengalir.
Mengetahui cara penggunaan dan fungsi tang ampere sangat bermanfaat bagi teknisi, insinyur, maupun individu yang tertarik dalam bidang kelistrikan. Dengan pemahaman yang baik tentang alat ini, Kalian dapat melakukan pengukuran dengan lebih tepat, meningkatkan efisiensi kerja, dan menjaga keamanan sistem kelistrikan yang Kalian tangani. Semoga artikel dari bengkeltv.id ini memberikan wawasan yang jelas mengenai Apa itu Tang Ampere dan pentingnya alat ini dalam pengukuran arus listrik.
