Bengkeltv.id – √ Apa Itu Kapasitor Polyester? Simak Penjelasannya. Di balik kompleksitas perangkat elektronik yang kita gunakan sehari-hari, ada komponen-komponen yang mendasar namun tak terhindarkan dalam menjaga kinerja yang optimal. Salah satu di antaranya adalah kapasitor polyester. Meskipun mungkin terdengar asing bagi sebagian orang yang tidak berkecimpung dalam dunia teknologi, perannya tidak bisa diabaikan dalam menjaga stabilitas dan kinerja sistem elektronik modern.
Kapasitor, pada dasarnya, adalah komponen elektronik yang menyimpan dan melepaskan energi listrik sesuai kebutuhan. Kapasitor polyester, seperti namanya, menggunakan bahan polyester sebagai dielektriknya, yang memisahkan dua pelat logam di dalamnya. Ini memungkinkan kapasitor untuk menyimpan muatan listrik dalam bentuk medan listrik antara dua pelat tersebut.
Kapasitor jenis ini dikenal karena keKalianlannya dan kapasitas penyimpanan yang baik. Selain itu, ia juga memiliki toleransi yang cukup tinggi, artinya nilai kapasitansinya dapat diprediksi dengan baik, memastikan konsistensi dalam kinerja sirkuit elektronik.
Dalam artikel ini, kita akan menyelami lebih dalam Apa Itu Kapasitor Polyester. Kita akan membahas cara kerjanya, keunggulannya dibandingkan dengan jenis kapasitor lain, dan juga aplikasi praktisnya dalam berbagai bidang, mulai dari industri elektronik konsumen hingga aplikasi industri yang lebih luas.

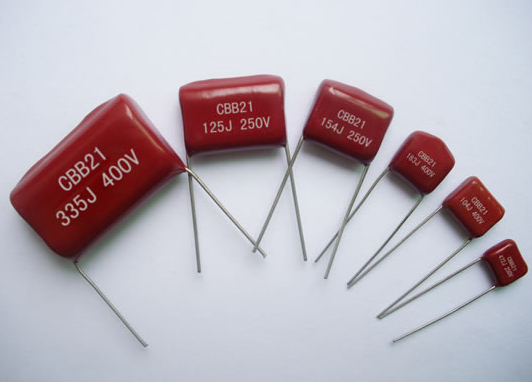

Apa Itu Kapasitor Polyester?
Kapasitor poliester dirancang dengan dua pelat logam di antara lapisan poliester; alternatifnya, film metalisasi dapat ditempatkan di atas isolator. Rentang kapasitansi kapasitor poliester biasanya antara 1nF hingga 15µF, dengan kisaran tegangan kerja dari 50 hingga 1500V. Toleransi kapasitor poliester berkisar antara 5%, 10%, dan 20%, sementara koefisien suhunya tinggi.
Resistansi isolasi kapasitor poliester cenderung tinggi, menjadikannya pilihan yang cocok untuk aplikasi penyimpanan atau penggandengan. Kapasitor ini juga memiliki toleransi suhu yang tinggi, mampu beroperasi pada suhu mendekati 150 °C.
Dibandingkan dengan jenis lainnya, kapasitansi kapasitor poliester relatif tinggi per satuan volumenya, sehingga kapasitas tinggi dapat dimasukkan ke dalam kapasitor yang lebih kecil. Kombinasi ini, bersama dengan harga yang terjangkau, menjadikan kapasitor poliester sangat populer dan banyak digunakan. Mereka sering digunakan dalam sirkuit frekuensi tinggi, sirkuit audio, dan osilator.
Fungsi kapasitor polyester
Kapasitor polyester memiliki sejumlah peran penting dalam rangkaian elektronik, termasuk:
1. Penyimpan Energi
Kapasitor polyester berperan utama dalam menyimpan energi di dalam rangkaian elektronik. Mereka memiliki kapasitansi yang relatif tinggi dalam ukuran fisik yang kompak, sehingga mampu menampung muatan listrik dan energi. Kapasitor ini sering digunakan untuk menyimpan energi sementara dan mengatur penundaan waktu dalam berbagai aplikasi rangkaian. Sebagai contoh, dalam sirkuit pemutaran audio, kapasitor polyester dapat mengumpulkan energi sementara untuk menghasilkan efek tertentu atau mengatur penundaan dalam reproduksi audio.
2. Pengkopling atau Kopling
Kapasitor polyester berfungsi sebagai elemen pengkopling dalam berbagai rangkaian elektronik. Mereka memungkinkan penghubungan sinyal antara dua bagian rangkaian yang memiliki tingkat tegangan atau potensial yang berbeda. Kapasitor ini memiliki kemampuan untuk mengizinkan sinyal AC (arus bolak-balik) untuk berpindah dari satu bagian rangkaian ke bagian lainnya sementara secara efektif menghalangi aliran komponen DC (arus searah). Hal ini berguna dalam memisahkan sinyal AC dari sinyal DC dalam rangkaian elektronik, sehingga sinyal AC dapat diolah atau diproses tanpa gangguan dari sinyal DC yang mungkin ada.
3. Penyaringan
Kapasitor polyester juga berfungsi sebagai elemen penyaring atau filter dalam rangkaian elektronik. Mereka memiliki kemampuan untuk menghilangkan komponen frekuensi tinggi atau rendah dari sinyal listrik, tergantung pada konfigurasi rangkaian yang digunakan. Sebagai contoh, dalam aplikasi audio, kapasitor polyester dapat digunakan untuk menghilangkan frekuensi rendah yang tidak diinginkan dari sinyal audio, sehingga hanya frekuensi tinggi yang dibiarkan melewati rangkaian. Ini membantu memperbaiki kualitas suara dan menghilangkan dengung atau noise yang tidak diinginkan dalam pemutaran audio. Dengan demikian, kapasitor polyester berperan penting dalam proses penyaringan sinyal dalam berbagai konteks elektronik.
4. Bypassing
Kapasitor polyester juga berperan sebagai komponen bypass dalam berbagai rangkaian. Mereka menciptakan jalur alternatif bagi arus AC, memungkinkan arus AC untuk mengalir melalui jalur tersebut sementara secara efektif menghalangi arus DC. Dalam konteks ini, kapasitor polyester membantu dalam mengurangi noise atau interferensi yang dapat mempengaruhi kinerja sirkuit atau perangkat elektronik. Dengan memberikan jalur untuk arus AC, kapasitor ini membantu menjaga sinyal AC tetap bersih dan tidak terganggu oleh arus DC yang mungkin ada dalam lingkungan elektronik. Hal ini khususnya penting dalam aplikasi seperti audio dan pemrosesan sinyal di mana kejernihan dan kualitas sinyal sangat diutamakan.
5. Aplikasi Timing
Kapasitor polyester memainkan peran penting dalam rangkaian pengaturan waktu atau timing. Kapasitor ini dapat digunakan bersama dengan resistor untuk mengatur waktu kritis dalam berbagai aplikasi elektronik. Mereka membantu dalam pembentukan pulsa, pembentukan sinyal, atau pengaturan waktu dalam sirkuit kontrol. Dalam kombinasi dengan resistor, kapasitor polyester menciptakan sirkuit RC (Resistor-Capacitor) yang memungkinkan pengaturan waktu yang presisi. Ini penting dalam aplikasi yang melibatkan pengaturan penundaan, sinkronisasi, atau periode waktu tertentu, seperti dalam sistem kontrol otomatis, elektronik industri, dan perangkat berbasis mikrokontroler. Kapasitor polyester digunakan untuk mengontrol waktu atau timing dalam berbagai konteks elektronik, membantu mencapai hasil yang diinginkan dalam berbagai aplikasi.
Karakteristik Kapasitor Polyester
Kapasitor polyester menunjukkan beberapa karakteristik yang membuatnya diminati dalam aplikasi elektronik:
- Kapasitansi Tinggi:
Kapasitor polyester mampu menyediakan kapasitansi yang besar dalam ukuran fisik yang kecil, membuatnya ideal untuk penyimpanan energi dan aplikasi dengan kebutuhan kapasitansi yang tinggi. - Stabilitas:
Kapasitor polyester menunjukkan stabilitas yang baik terhadap perubahan suhu dan frekuensi. Ini menjadikannya pilihan yang cocok untuk aplikasi yang memerlukan toleransi yang ketat terhadap nilai kapasitansi. - Toleransi yang Ketat:
Umumnya, kapasitor polyester memiliki toleransi kapasitansi yang ketat, sehingga nilai kapasitansinya cenderung berada dalam kisaran nilai yang sangat dekat dengan yang diinginkan. - Resistansi Seri Rendah:
Kapasitor polyester memiliki resistansi seri yang rendah, yang berarti pengaruhnya terhadap sirkuit di mana mereka digunakan sangat minimal. - Biaya Terjangkau:
Kapasitor polyester cenderung lebih ekonomis dibandingkan dengan beberapa jenis kapasitor lainnya, seperti kapasitor tantalum atau film polipropilena.
Kapasitor polyester digunakan luas dalam berbagai aplikasi elektronik, termasuk pemrosesan sinyal, penyaringan, pengkopling, pengaturan penundaan waktu, pemutaran audio, dan banyak lagi. Mereka menjadi pilihan yang umum digunakan untuk kebutuhan umum dalam banyak rangkaian elektronik.
Jenis kapasitor polyester
Terdapat beberapa varian umum dari kapasitor polyester yang sering digunakan dalam aplikasi elektronik.
1. Kapasitor Polyester Metalized (Film Metallized Polyester Capacitor)
Jenis kapasitor ini menggunakan film polyester yang telah dilapisi dengan lapisan logam, biasanya aluminium, di kedua sisi film sebagai elektrode. Ini menghasilkan kapasitor dengan karakteristik yang sangat berguna dalam aplikasi elektronik.
Kapasitor Polyester Metalized memiliki kapasitansi yang relatif tinggi, artinya mereka mampu menyimpan muatan listrik dalam ukuran yang kompak. Mereka juga menawarkan toleransi yang baik, sehingga nilai kapasitansinya cenderung sangat mendekati nilai yang diinginkan.
Resistansi seri yang rendah adalah salah satu keunggulan lainnya, sehingga dampaknya terhadap sirkuit tempat mereka digunakan minimal. Kapasitor jenis ini sangat cocok untuk aplikasi seperti pengkopling, penyimpanan energi, dan penyaringan, di mana kapasitas yang tinggi dan kualitas sinyal yang baik sangat penting.
2. Kapasitor Polyester Film (Film Polyester Capacitor)
Jenis kapasitor ini menggunakan film polyester sebagai bahan dielektrik dan elektrode. Biasanya, elektrode logam ditempatkan pada kedua sisi film polyester. Kapasitor film polyester memiliki kestabilan yang baik terhadap perubahan suhu dan frekuensi, menjadikannya pilihan yang Kalianl dalam berbagai aplikasi elektronik.
Mereka juga menawarkan kapasitansi yang relatif tinggi, sehingga mampu menyediakan kapasitansi yang cukup besar dalam ukuran fisik yang terbatas. Selain itu, toleransi yang ketat adalah fitur utama, yang berarti nilai kapasitansinya mendekati nilai yang diinginkan dengan tingkat keakuratan yang tinggi.
Harga yang terjangkau juga menjadi daya tarik, membuat kapasitor film polyester menjadi pilihan yang ekonomis. Mereka sering digunakan dalam aplikasi seperti pemrosesan sinyal, pengaturan penundaan waktu, dan penyaringan, di mana kualitas sinyal dan presisi komponen elektronik sangat diutamakan.
3. Kapasitor Polyester Metalized Polypropylene (Metalized Polypropylene Capacitor)
Jenis kapasitor ini merupakan kombinasi antara film polyester dan film polipropilena yang telah dilapisi dengan lapisan logam. Biasanya, film polyester digunakan sebagai substrat utama, sementara lapisan logam menggantikan elektrode yang biasanya terbuat dari polipropilena pada kapasitor tradisional.
Kapasitor Polyester Metalized Polypropylene menawarkan keunggulan dalam kapasitansi yang tinggi, menjadikannya mampu menyimpan muatan listrik dalam ukuran yang relatif kecil. Kestabilan yang baik terhadap perubahan suhu dan frekuensi menjadikannya pilihan yang unggul dalam aplikasi yang memerlukan performa yang konsisten. Kapasitor ini juga dikenal memiliki toleransi yang ketat dan kemampuan yang baik untuk menahan voltase tinggi.
4. Kapasitor Polyester Film/Foil
Jenis kapasitor ini menggunakan film polyester sebagai bahan dielektrik utama dengan elektrode foil logam yang terpisah pada kedua sisi film tersebut. Kapasitor ini sering digunakan dalam aplikasi yang membutuhkan tegangan tinggi dan toleransi yang ketat terhadap nilai kapasitansi.
Elektrode foil logam memungkinkan kapasitor untuk menahan voltase tinggi dan memberikan tingkat presisi yang tinggi dalam nilai kapasitansi. Kapasitor Polyester Film/Foil sering digunakan dalam situasi di mana keakuratan dan performa yang stabil sangat penting, seperti dalam peralatan medis, sistem kendali industri, dan aplikasi lainnya yang membutuhkan komponen elektronik yang hKalianl dalam menghadapi tegangan tinggi.
Aplikasi Kapasitor Poliester
Kapasitor poliester, juga dikenal sebagai PET/Mylar, digunakan di beberapa area di mana kapasitor bertimbal tidak dapat ditampung. Berikut adalah beberapa kegunaan kapasitor film poliester:
- Kapasitor ini digunakan di mana tingkat arus puncak maksimum perlu ditangani.
- Digunakan dalam sirkuit berdenyut dan DC frekuensi rendah yang berbeda.
- Digunakan untuk menyaring di mana tingkat toleransi yang tinggi tidak diperlukan.
- Digunakan dalam aplikasi kopling, decoupling, dan pemblokiran DC.
- Digunakan dalam catu daya di mana tingkat kapasitansi kapasitor elektrolitik yang sangat tinggi tidak diperlukan.
- Digunakan dalam aplikasi audio.
- Kapasitor ini sering dianggap sebagai kapasitor serba guna yang baik. Meskipun tidak dapat memberikan toleransi dan akurasi yang tinggi, namun dapat digunakan dalam beberapa aplikasi lain yang memberikan tingkat kapasitansi volumetrik yang baik.
- Digunakan di sirkuit peredam kebisingan.
Penutup
Dengan pemahaman yang lebih baik tentang apa itu kapasitor polyester, Kalian akan mengetahui betapa pentingnya komponen ini dalam dunia rangkaian elektronik. Kapasitor polyester berperan dalam menyimpan dan melepaskan energi listrik secara efisien, membantu menjaga stabilitas sistem. Selain itu, dengan ukurannya yang relatif kecil dan biaya yang terjangkau, kapasitor jenis ini menjadi favorit dalam berbagai aplikasi elektronik, mulai dari perangkat rumah tangga hingga industri.
Namun, ingatlah bahwa seperti halnya komponen elektronik lainnya, pemilihan kapasitor polyester yang tepat sangat penting sesuai dengan kebutuhan dan spesifikasi proyek Kalian. Dengan begitu, Kalian dapat memastikan kinerja optimal dan keKalianlan sistem elektronik Kalian dalam jangka panjang. Demikianlah ulasan dari bengkeltv.id mengenai Apa Itu Kapasitor Polyester, semoga informasi yang telah disampaikan dapat membantu kalian.
