Bengkeltv.id – Menggali Lebih Dalam : Warna Kabel Kipas Outdoor AC. Dalam dunia instalasi listrik, keberadaan kabel menjadi hal yang tak terelakkan. Namun, ketika berbicara tentang kipas outdoor AC, pemilihan warna kabel menjadi salah satu aspek penting yang tidak boleh diabaikan. Warna kabel bukan hanya sekadar estetika atau tKalian identifikasi semata, tetapi juga memiliki peran teknis yang krusial.
Dalam artikel ini, kita akan membahas mengapa pemilihan warna kabel pada kipas outdoor AC begitu penting dan bagaimana warna tersebut dapat mempengaruhi kinerja dan keamanan sistem. Simak informasi lengkapnya untuk memastikan instalasi listrik kipas AC outdoor Kalian berjalan dengan optimal dan aman.
Apa Itu Air Conditioner?
AC atau air conditioner adalah perangkat elektronik yang dirancang untuk mengatur suhu, kelembapan, dan kualitas udara di dalam suatu ruangan. Fungsinya umumnya adalah untuk mendinginkan atau menyegarkan ruangan, menciptakan lingkungan yang nyaman.
Penggunaan AC tidak terbatas hanya di rumah, melainkan juga umum ditemui di gedung perkantoran, restoran, pusat perbelanjaan, sekolah, berbagai tempat umum, rumah sakit, dan hotel. Jenis AC yang dipilih bervariasi tergantung pada lokasi pemasangan, disesuaikan dengan kebutuhan dan volume ruangan.
Meskipun biasanya digunakan sebagai pendingin ruangan, AC sebenarnya juga dapat berfungsi sebagai pemanas ruangan ketika diperlukan. Namun, mayoritas masyarakat Indonesia cenderung lebih sering menggunakan AC sebagai alat pendingin atau penyejuk udara.
Fungsi Air Conditioner
Umumnya, masyarakat mengenal air conditioner (AC) sebagai alat pendingin atau penyejuk udara. Namun, ternyata, AC memiliki beragam fungsi yang dapat dimanfaatkan, seperti mengatur suhu, menjaga kelembapan, dan meningkatkan kualitas udara.
1. Mengatur Suhu Udara
Fungsi utama AC adalah mengatur suhu udara sesuai keinginan pengguna. Melalui remote AC, kita dapat menginstruksikan unit AC untuk mengubah suhu di ruangan atau area tertentu, seperti membuatnya lebih dingin pada suhu 16 derajat Celsius atau menciptakan kesejukan yang nyaman pada suhu 22 derajat Celsius. Rentang suhu AC biasanya dari 16 hingga 30 derajat Celsius.
2. Menjaga Kelembapan Udara
Selain mendinginkan udara, AC juga berfungsi menjaga dan mengatur kelembapan udara. Jika diperlukan tambahan kelembapan, pengguna dapat mengatur suhu AC pada 24-26 derajat Celsius atau menggunakan mode cool. Ketika ingin menjaga kelembapan di musim hujan, mode dry pada AC dapat menyerap kelembapan berlebih di ruangan, membuat udara lebih kering dan nyaman.
3. Membersihkan dan Meningkatkan Kualitas Udara
Fungsi ketiga AC adalah membersihkan dan meningkatkan kualitas udara di ruangan. AC modern dilengkapi dengan filter udara yang dapat menyaring berbagai kotoran dan debu di udara. Selain itu, fitur tambahan pada AC dapat membunuh bakteri berbahaya, meningkatkan kualitas udara di lingkungan sekitar.

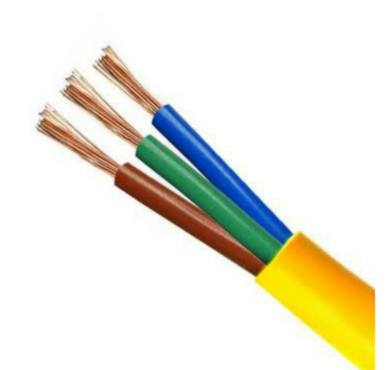

Warna Kabel Kipas Outdoor AC dan Fungsinya Secara Lengkap
Kabel kipas AC outdoor terdiri dari enam kabel yang terletak pada dinamo, dan setiap kabel memiliki karakteristik yang berbeda.
Tiga dari enam kabel digunakan untuk mengontrol saklar kecepatan, di mana masing-masing kecepatan terhubung dengan kabel tertentu. Dua kabel digunakan untuk kapasitor, sementara satu kabel berfungsi sebagai netral.
Penjelasan mengenai Warna Kabel Kipas Outdoor AC adalah sebagai berikut:
1. Kabel pada kecepatan 1
Kabel kipas AC pada kecepatan 1 berfungsi sebagai penghubung antara kumparan utama ke-1 dengan kumparan masukan pada bagian a1.
2. Kabel pada kecepatan 2
Kabel kipas AC pada kecepatan 2 berfungsi sebagai penghubung antara kumparan utama masukan pada bagian a2 dan kumparan keluaran pada bagian b2.
3. Kabel pada kecepatan 3
Kabel kipas AC pada kecepatan 3 berfungsi sebagai penghubung antara kumparan utama masukan pada bagian a3 dan kumparan keluaran pada bagian b2.
4. Kabel Hitam
Kabel kipas AC ini bermuatan positif dan umumnya disebut sebagai kabel netral. Kabel hitam digunakan untuk menghubungkan langsung ke sumber listrik.
5. Kabel Putih
Kabel kipas AC ini dihubungkan ke kapasitor yang memiliki peran penting dalam operasi kipas. Kabel putih juga terhubung ke sumber listrik.
6. Kabel Merah
Kabel kipas AC ini juga bermuatan positif, namun digunakan khusus untuk menghubungkan ke kapasitor saja.
Jalur Kabel Kipas AC Outdoor
Setelah memahami Warna Kabel Kipas Outdoor AC, langkah berikutnya adalah memahami jalur kabel kipas AC Outdoor yang terbagi menjadi dua, yaitu jalur positif dan jalur negatif. Berikut adalah penjelasan mengenai kedua jalur tersebut.
1.Jalur positif
Kabel kipas AC outdoor yang membawa muatan positif umumnya memiliki warna merah, coklat, atau hitam. Jalur positif adalah jalur kabel yang membawa muatan positif.
Jika terkena kulit atau diuji menggunakan tespen, jalur positif dapat menyebabkan setrum.
Untuk mengidentifikasi jalur kabel kipas AC outdoor yang positif, Kalian dapat menggunakan tespen.
Apabila tespen menyala, dapat dipastikan bahwa jalur tersebut adalah jalur positif. Selain itu, jalur positif juga dapat dikenali dengan melihat langsung warna kabelnya.
Sebelum dihubungkan ke stop kontak, jalur positif biasanya terhubung ke MCB (Molded Case Circuit Breaker) terlebih dahulu.
2. Jalur Negatif
Kabel kipas AC outdoor yang membawa muatan negatif umumnya berwarna biru. Jalur negatif adalah kebalikan dari jalur positif.
Berbeda dengan jalur positif yang dapat menimbulkan setrum jika bersentuhan dengan kulit, jalur negatif tidak akan menyebabkan setrum karena membawa muatan negatif.
Untuk menentukan apakah suatu jalur kabel kipas AC outdoor membawa muatan negatif, Kalian dapat menggunakan tespen.
Jika tespen tidak menyala, dapat dipastikan bahwa jalur kabel tersebut membawa muatan negatif.
Kabel kipas AC terdiri dari enam kabel, masing-masing dengan fungsi tersendiri. Tiap warna kabel juga memiliki peran dan fungsi yang berbeda.
Skema Motor Fan Jalur Kabel Indoor AC
Setelah memahami Warna Kabel Kipas Outdoor AC, mengganti modul AC sebaiknya dianggap sebagai “tindakan terakhir”, terutama jika modul asli mengalami kerusakan parah seperti kebakaran, kerusakan IC program, atau firmware yang tidak dapat diperbarui.
Meskipun modul pengganti yang baru berasal dari dealer resmi dan mudah dipasang (plug and play), penggunaan modul yang bersifat universal dapat menimbulkan masalah.
1. Tata Letak (Layout)
Pemasangan modul pengganti harus dilakukan dengan rapi dan hati-hati; pastikan tidak ada kabel yang terjepit antara PCB dan cangkang modul. Sensor, lampu LED/tampilan, dan tombol saklar daya manual juga harus ditempatkan dengan rapi dan tertata dengan baik.
2. Pemilihan Modul
Perhatikan model modul AC yang akan digunakan pada motor kipas di dalam ruangan dan ozonizer. Modul universal biasanya tidak dilengkapi dengan ozonizer, dan ini dapat menjadi masalah tergantung pada kebutuhan ruangan.
Perhatikan juga model motor kipas di dalam ruangan, karena ini dapat mempengaruhi pengaturan kecepatan motor. Beberapa pengaturan kecepatan menggunakan relai, sementara yang lain menggunakan triac. Modul AC universal dengan pengaturan kecepatan Tinggi-Menengah-Rendah mungkin tidak kompatibel dengan motor yang menggunakan pengaturan kecepatan Triac.
3. Skema dinamo ac
Motor listrik, yang dikenal juga sebagai dinamo kipas, mengubah energi listrik menjadi energi gerak menggunakan prinsip elektromagnetik. Dinamo kipas biasanya terhubung dengan enam kabel, termasuk tiga untuk saklar kecepatan, dua untuk kapasitor, dan satu untuk kabel netral.
4. Bongkar dinamo indoor ac
Motor dinamo/blower AC split dapat mengalami kerusakan, menyebabkan sistem AC tidak berfungsi. Kerusakan ini bisa disebabkan oleh berbagai faktor, termasuk bearing yang tertutup karena korosi, poros blower/rotor yang kotor, atau kapasitor blower yang rusak.
5. Bearing menjadi tertutup
Bearing pada motor blower dapat terhenti bergerak karena terkena korosi, terutama pada AC yang sudah lama dan jarang digunakan. Untuk mengatasinya, motor blower perlu dibongkar, dan bantalan serta gKalianr perlu diolesi dengan pelumas dan diputar hingga halus. Jika ini tidak berhasil, bantalan harus diganti.
6. Poros blower/rotor kotor
Kotoran yang menempel pada poros blower disebabkan oleh debu yang menumpuk. Untuk memperbaiki masalah ini, motor blower harus dibongkar dan dibersihkan. Setelah dibersihkan, blower dapat dipasang kembali, dan pemberian pelumas pada bantalan akan meningkatkan kinerjanya.
7. Blower kapasitor rusak
Kapasitor blower yang rusak dapat menyebabkan berkurangnya kecepatan motor. Jika ukuran kapasitor menurun, bisa mengakibatkan penurunan kecepatan. Ukuran kapasitor dapat diukur menggunakan alat pengukur kapasitansi, dan jika tidak sesuai, sebaiknya diganti dengan yang baru.
8. Gulungan motor terbakar
Untuk mengetahui apakah gulungan motor blower rusak atau terbakar, dapat menggunakan multimeter untuk membaca nilai resistansi/sambungan konektor motor. Pemeriksaan kabel juga perlu dilakukan sebelum menggunakan multimeter.
Penutup
Dengan demikian, pemahaman mendalam mengenai Warna Kabel Kipas Outdoor AC menjadi kunci utama dalam menjaga kinerja dan keamanan sistem pendinginan udara. Setiap warna kabel memiliki peran dan fungsi tersendiri, membentuk jaringan yang kompleks untuk mengatur suhu dan kelembapan ruangan. Keselarasan dalam pemasangan modul AC serta pemilihan modul yang sesuai dengan kebutuhan menjadi langkah penting agar AC tetap beroperasi optimal.
Dalam setiap langkah perawatan, baik saat mengganti modul atau merawat dinamo AC, kehati-hatian dalam mengamati dan memahami Warna Kabel Kipas Outdoor AC akan membantu mencegah masalah yang mungkin timbul. Dengan demikian, pengguna dapat menikmati kenyamanan suhu ruangan yang diinginkan tanpa khawatir terhadap masalah teknis yang mungkin muncul.
Mengelola sistem kelistrikan AC dengan memahami peran masing-masing warna kabel bukan hanya sekadar tugas teknis, melainkan investasi dalam pemeliharaan perangkat yang berkelanjutan. Sehingga, Warna Kabel Kipas Outdoor AC bukan hanya menjadi kumpulan kabel berwarna, melainkan kunci sukses untuk menjaga performa dan daya tahan AC outdoor Kalian. Semoga informasi dari bengkeltv.id mengenai Warna Kabel Kipas Outdoor AC ini bermanfaat untuk Kalian.
