Bengkeltv.id – Skema Modul Mesin Cuci Sharp : Memahami Struktur dan Fungsinya. Dalam dunia peralatan rumah tangga, mesin cuci Sharp telah lama dikenal karena kehKalianlan dan inovasinya yang terus berkembang. Mesin cuci ini tidak hanya menawarkan performa pencucian yang efisien tetapi juga dilengkapi dengan teknologi canggih yang memudahkan pengguna. Salah satu komponen kunci yang mendasari kemampuan tersebut adalah modul kontrol, yaitu otak dari mesin cuci yang bertanggung jawab untuk mengatur dan mengelola berbagai fungsi operasional.
Modul kontrol ini memainkan peranan vital dalam setiap siklus pencucian, mulai dari pemilihan program hingga pengaturan waktu dan suhu air. Dengan memahami skema modul mesin cuci Sharp, Kalian akan mendapatkan wawasan mendalam tentang struktur internal dan mekanisme kerja komponen-komponen ini. Skema modul ini mencakup diagram yang menunjukkan hubungan antar bagian, sirkuit, serta fungsi spesifik dari masing-masing elemen.
Artikel ini bertujuan untuk membahas secara mendetail skema modul mesin cuci Sharp, mulai dari komponen utama seperti papan sirkuit, sensor, dan relay, hingga cara kerjanya dalam koordinasi proses pencucian. Kami akan menjelaskan setiap bagian dari modul tersebut, bagaimana mereka berfungsi bersama, dan dampaknya terhadap performa mesin cuci secara keseluruhan. Dengan pemahaman yang mendalam tentang skema modul ini, Kalian akan lebih siap untuk menangani masalah teknis, melakukan perawatan yang tepat, dan memastikan bahwa mesin cuci Sharp Kalian berfungsi secara optimal dalam jangka panjang.
Mengenai Modul Mesin Cuci

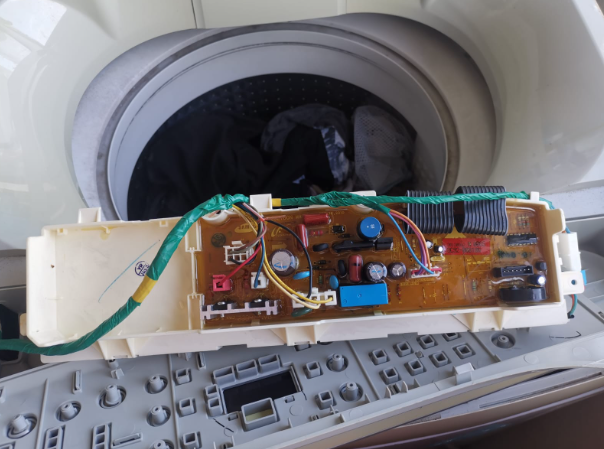

Bagi yang pernah mempelajari modul mesin cuci, istilah seperti “modul kontrol,” “circuit kontrol,” “kontrol elektronik,” atau “printed circuit board” mungkin sudah tidak asing lagi. Modul mesin cuci merupakan sirkuit utama yang berperan sebagai pusat kendali untuk setiap komponen dan sensor dalam mesin cuci. Sebagai jantung dari sistem kontrol mesin cuci, modul ini bertanggung jawab untuk memastikan bahwa setiap bagian berfungsi sesuai dengan tugasnya.
Modul kontrol terdiri dari rangkaian konduktor tembaga yang tersusun pada papan sirkuit tercetak (PCB). Rangkaian ini menghubungkan berbagai komponen dan sensor dalam mesin cuci, memastikan bahwa perintah yang diberikan oleh pengguna diterjemahkan menjadi tindakan yang tepat, seperti mengatur waktu pencucian, suhu air, dan putaran drum. Sebagai otak pengendali, fungsi modul kontrol sangatlah krusial. Kerusakan pada salah satu elemen dalam skema modul mesin cuci Sharp dapat menyebabkan gangguan operasional, dan pada akhirnya, mesin cuci mungkin tidak dapat berfungsi dengan baik.
Berikut adalah beberapa komponen sensor yang terhubung langsung dengan modul mesin cuci:
- Sensor Jenis Cucian:
Mengidentifikasi jenis pakaian yang dicuci untuk menentukan siklus pencucian yang sesuai. - Sensor Pintu:
Memastikan pintu mesin cuci tertutup dengan aman sebelum memulai siklus pencucian. - Sensor Proses Pencucian:
Memantau dan mengatur proses pencucian, termasuk durasi dan intensitas. - Sensor Proses Pembilasan:
Mengatur proses pembilasan untuk memastikan semua deterjen dihilangkan dari pakaian. - Sensor Ketinggian Air:
Mengukur level air dalam drum untuk memastikan bahwa mesin cuci memiliki cukup air untuk setiap siklus. - Sensor Inlet Valve dan Drain Valve:
Mengontrol aliran air masuk dan keluar dari mesin cuci. - Sensor Keluar Masuknya Air:
Memantau dan mengatur volume air yang digunakan selama berbagai siklus. - Sensor Proses Pengeringan:
Mengatur dan memantau proses pengeringan untuk hasil yang optimal.
Dengan pemahaman yang baik tentang fungsi dan peran masing-masing sensor ini, Kalian akan lebih mudah dalam melakukan diagnosa dan perawatan pada modul mesin cuci, serta memastikan kinerja mesin cuci tetap optimal.
Skema Modul Mesin Cuci Sharp dan Rinciannya
Untuk kalian yang membutuhkan informasi mengenai skema modul mesin cuci Sharp untuk melakukan perbaikan sendiri, berikut adalah detail dari skema wiring diagram mesin cuci Sharp 1 tabung:
Gambar tersebut menunjukkan bahwa mesin cuci 1 tabung merek Sharp dilengkapi dengan satu motor (dinamo listrik) yang terletak di samping Inlet Valve, ditKaliani dengan warna ungu pada modul mesin.
Sementara itu, pada mesin cuci Sharp 2 tabung, modul kontrol memiliki sistem yang berbeda karena dilengkapi dengan dua dinamo motor listrik terpisah—satu untuk motor wash dan satu lagi untuk motor spin.
Sebagian besar model mesin cuci Sharp terbaru menggunakan teknologi full automatic, yang memungkinkan mesin mencuci pakaian secara mandiri. Untuk mesin cuci dengan fitur ini, skema modulnya lebih kompleks karena melibatkan berbagai sistem tambahan.
Contohnya, skema modul pada mesin cuci Sharp ES-FL860S sangat rumit dan jarang memiliki produk tiruan di pasaran. Oleh karena itu, jika terjadi kerusakan, sebaiknya Kalian membawa mesin cuci tersebut ke pusat layanan resmi.
Kerusakan pada modul mesin cuci Sharp dapat mengakibatkan beberapa masalah, seperti:
- Layar panel LED berkedip tidak beraturan
- Mesin cuci mati total meskipun ada pasokan tegangan
- Sensor-sensor tidak berfungsi
- Lampu indikator berkedip-kedip secara acak
Harga modul mesin cuci Sharp ES FL860S
Ini adalah harga baru dan bekas (asli) dari model mesin cuci Sharp ES FL860S.
1. Harga baru modul Pcb Mesin Cuci Sharp ES-FL860S Rp.1.113.000 (Shopee)
- Nama Produk: Modul Pcb, Modul Tombol, Modul Digital
- Model: ES-FL860S
- Tipe Mesin Cuci : Top Loading
- Kondisi : Baru, Original SHARP
2. Harga bekas modul mesin cuci Sharp ES -FL860S Rp.500.000 (Bukalapak)
- Nama Produk: Modul Mesin Cuci SHARP ES-FL860S
- Model: ES-FL860S
- Berat: 800 gram
- Tipe Mesin Cuci: Front Loading
- Keterangan: Original, Garansi
Harga mesin cuci Sharp ES FL860S
Mesin Cuci Sharp ES-FL860S: Rp.3.550.000 (Tokopedia)
Spesifikasi Mesin Cuci Sharp ES-FL860S:
- Kapasitas: 6 kg
- Konsumsi Energi: 250 watt
- Body Cabinet: Stainless Steel Tube
- Dimensi: 597 x 850 x 540 mm
- Sistem Eco-Logic
- Volume Air: 32 – 61 Liter
- Konsumsi Air Panas: 22000 watt
- Sumber Daya: 220V / 50Hz
- Garansi Resmi dari Sharp: 1 tahun
- Garansi Sparepart (Motorik): 3 tahun
Fitur-Fitur:
- Child Lock: Mencegah perubahan program yang telah diatur selama mesin cuci beroperasi.
- Overflow Protection: Mendeteksi suplai air berlebih dan mencegah terjadinya banjir.
- Desain Anti-Guncangan: Meredam getaran dan suara saat mesin cuci beroperasi.
- Quick Wash: Program pencucian cepat dalam waktu 15 menit.
Mesin cuci Sharp ES-FL860S rusak
Jika mesin cuci Sharp mengalami kerusakan terutama pada bagian modulnya, biasanya teknisi akan menyarankan penggantian modul baru karena proses perbaikannya bisa sangat lama. Harga modul mesin cuci Sharp yang asli bisa mencapai 1 jutaan seperti yang telah disebutkan di atas. Namun, modul buatan China mungkin lebih murah. Selain itu, ada juga pilihan untuk membeli modul bekas asli dengan harga sekitar 500 ribuan.
Berikut adalah langkah-langkah yang dapat dilakukan ketika mesin cuci Sharp mengalami kerusakan:
1. Bersihkan penutup
Untuk membersihkan bagian pelindung penutup pada modul mesin cuci Sharp, gunakan obeng minus atau cutter. Caranya, gosokkan obeng minus atau cutter secara perlahan untuk membersihkan kotoran atau debu pada bagian tersebut.
2. Pengecekan awal
Untuk mengetahui kerusakan pada modul mesin cuci Sharp, langkah pertama adalah melepas bagian trafo dari modul dan mengukurnya dengan multimeter karena bagian trafo adalah komponen yang paling sering rusak.
Cek bagian lilitan primer dan sekunder trafo, karena jika salah satu putus, kerusakan bisa terjadi karena trafo tersebut. Selain trafo, kerusakan sering disebabkan oleh putusnya bagian sekering. Resistansi pada lilitan primer juga bisa menjadi penyebab kerusakan dengan rentang nilai 4,7 ohm sampai 47 ohm.
Selain itu, komponen lain yang mungkin mengalami kerusakan adalah TRIAC pada motor servo. Pastikan juga untuk memeriksa elco atau dioda zener. Jika alarm proteksi aktif, kemungkinan masalahnya terletak pada capasitor SMD yang terjadi short.
3. Pengecekan berikutnya
Jika semua komponen yang telah disebutkan di atas dalam kondisi baik-baik saja, kalian dapat melanjutkan pemeriksaan pada komponen lainnya. Terkadang, mesin cuci rusak karena salah satu komponennya meskipun secara fisik masih terlihat baik-baik saja. Oleh karena itu, perlu dilakukan pemeriksaan secara menyeluruh pada setiap komponen untuk menemukan penyebab kerusakan modul mesin cuci.
4. Pemasangan kembali
Setelah dilakukan pemeriksaan dan perbaikan pada modul mesin cuci, langkah selanjutnya adalah memasangnya kembali dengan menggunakan lem silikon agar terlindungi dari percikan air.
Penutup
Dalam memahami skema modul mesin cuci Sharp, kita menyadari betapa pentingnya peran modul kontrol dalam memastikan mesin cuci berfungsi dengan baik. Skema ini menggambarkan bagaimana berbagai komponen dan sensor dihubungkan, dan bagaimana mereka bekerja bersama untuk mengelola setiap fungsi dari mesin cuci.
Sebagai inti dari sistem kendali mesin cuci, modul ini berfungsi untuk mengatur siklus pencucian, suhu, serta proses lainnya dengan presisi. Memahami skema modul mesin cuci Sharp tidak hanya membantu dalam diagnosis masalah tetapi juga dalam melakukan perawatan rutin dengan lebih efektif.
Dengan pengetahuan yang mendalam mengenai skema modul ini, Kalian dapat lebih mudah mengidentifikasi dan memperbaiki gangguan yang mungkin terjadi. Hal ini memastikan bahwa mesin cuci Sharp Kalian tetap beroperasi secara optimal dan efisien, memberikan hasil pencucian yang memuaskan dan umur pakai yang lebih panjang. Teruslah memperdalam pengetahuan Kalian tentang skema modul mesin cuci untuk menjaga kinerja peralatan rumah tangga Kalian dalam kondisi terbaik. Semoga informasi dari bengkeltv.id mengenai Skema Modul Mesin Cuci Sharp ini bermanfaat untuk Kalian.
