Bengkeltv.id – Persamaan IC STV9302B : Bagus Sebagai Pengganti. Persamaan IC STV9302B merupakan salah satu jenis Integrated Circuit (IC) yang banyak digunakan pada sistem pemrosesan sinyal audio dan video. IC ini memiliki fungsi yang sangat penting dan cukup kompleks, sehingga sangat diperlukan pada berbagai jenis perangkat elektronik seperti televisi, monitor, dan DVD player.
Meskipun tergolong dalam kategori perangkat elektronik yang kecil, Persamaan IC STV9302B memiliki karakteristik dan performa yang sangat baik. Hal ini membuatnya menjadi salah satu pilihan utama bagi produsen perangkat elektronik dalam memperoleh sinyal audio dan video yang berkualitas tinggi.
Dalam artikel ini, kami akan membahas lebih lanjut mengenai Persamaan IC STV9302B, termasuk fungsi, karakteristik, dan aplikasi dari IC ini. Jadi, simak terus artikel ini untuk mengetahui lebih banyak tentang Persamaan IC STV9302B.
Datasheet IC STV9302B
Sebelum melakukan penggantian IC STV9302B dengan persamaan IC lainnya, sangat penting bagi Anda untuk memahami datasheet IC vertikal ini. Dalam datasheet IC STV9302B, terdapat informasi terkait karakteristik, data pin, hingga skema dari IC tersebut.
Dengan memahami datasheet ini, Anda akan mendapatkan panduan yang tepat mengenai cara pemasangan IC yang benar, persamaan atau pengganti yang paling sesuai, dan lain sebagainya. Oleh karena itu, sebaiknya perhatikan dengan seksama datasheet STV9302B berikut ini.
A. Deskripsi & Fitur STV9302B
IC STV9302B merupakan penguat defleksi vertikal yang dirancang khusus untuk aplikasi TV (50-60 Hz). Dengan kemampuan hingga 35 V, IC ini dapat menyediakan arus keluaran hingga 2 A untuk mendorong defleksi vertikal kuk. Selain itu, IC ini dilengkapi dengan generator flyback internal yang dapat menghasilkan flyback tegangan hingga 70 V.
Beberapa fitur unggulan dari IC STV9302B antara lain:
- Penguat Daya
- Generator Flyback
- Arus Keluaran hingga 2 Aplikasi
- Perlindungan Termal
B. Data Pin IC STV9302B
Berikut adalah informasi mengenai data pin out atau kaki-kaki IC vertikal TV seri STV9302B:
C. Skema IC STV9302B
Berikut adalah skema dari IC STV9302B:
D. Absolute Maximum Ratings
| Symbol | Parameter | Value | Unit |
|---|---|---|---|
| Voltage | |||
| VS | Supply Voltage (pin 2)*1,2 | 40 | V |
| V5, V6 | Flyback Peak Voltage*2 | 70 | V |
| V3 | Voltage at Pin 3*2,3,6 | -0.4 to (VS + 3) | V |
| V1, V7 | Amplifier Input Voltage*2,6,7 | – 0.4 to (VS + 2) or +40 | V |
| Current | |||
| l0 (1) | Output Peak Current at f = 50 to 65 Hz, t ≤ 10 µs*4 | ±5 | A |
| I0 (2) | Output Peak Current non-repetitive*5 | ±2 | A |
| l3 Sink | Sink Current, t < 1 ms*3 | 1.5 | A |
| I3 Source | Source Current, t < 1 ms | 1.5 | A |
| I3 | Flyback pulse current at f = 50 to 65 Hz, t ≤10 µs*4 | ±5 | A |
| ESD Susceptibility | |||
| ESD1 | Human body model (100 pF discharged through 1.5 kΩ) | 2 | kV |
| ESD2 | EIAJ Standard (200 pF discharged through 0 Ω | 300 | V |
| Temperature | |||
| Ts | Storage Temperature | -40 to 150 | °C |
| Tj | Junction Temperature | 150 | °C |
CATATAN :
- Biasanya tegangan flyback sedikit lebih dari 2 × VS. Ini harus dipertimbangkan ketika pengaturan VS.
- Versus pin 4
- V3 lebih tinggi dari VS selama paruh pertama pulsa flyback.
- Arus puncak keluaran berulang seperti itu biasanya diamati sebelum dan sesudah pulsa flyback.
- Arus puncak keluaran non-repetitif ini dapat diamati, misalnya, selama fase Switch-On/SwitchOff. Arus puncak ini dapat diterima asalkan SOA dihormati.
- Semua pin memiliki dioda terbalik terhadap pin 4, dioda ini tidak boleh dibias maju.
- Tegangan input tidak boleh melebihi nilai yang lebih rendah baik VS + 2 atau 40 volt.
E. Thermal Data STV9302B
| Symbol | Parameter | Value | Unit |
|---|---|---|---|
| RthJC | Junction-to-Case Thermal Resistance | 3 | °C/W |
| TT | Temperature for Thermal Shutdown | 150 | °C |
| TJ | Recommended Max. Junction Temperature | 120 | °C |
Demikianlah sedikit ulasan mengenai datasheet IC STV9302B yang sebaiknya dipahami dan diperhatikan sebelum melakukan penggantian IC. Jika Anda membutuhkan informasi lebih lengkap dan jelas mengenai datasheet ini, silakan unduh file PDF melalui tautan Google Drive di bawah ini.
Persamaan IC STV9302B

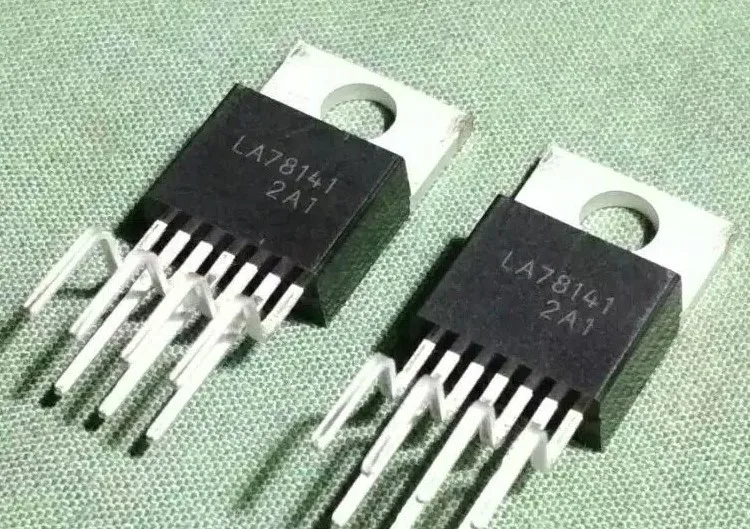

Banyak orang mengalami kesulitan dalam mencari pengganti IC yang rusak, terutama ketika mereka tidak dapat menemukan IC dengan seri yang sama. Namun, hampir semua jenis IC vertikal TV memiliki persamaannya masing-masing, termasuk persamaan IC vertikal LA78141 dan STV9302B.
Terdapat cukup banyak persamaan IC STV9302B yang bagus dan cocok digunakan sebagai pengganti ketika IC asli pada televisi mengalami kerusakan. Dengan adanya persamaan IC ini, Anda tidak perlu khawatir lagi jika kesulitan menemukan IC dengan seri yang sama. Cukup cari persamaan yang memiliki karakteristik dan data pin yang sama persis, maka masalah dapat teratasi dengan mudah.
Meskipun persamaannya berbeda jenis, mengganti IC STV9302B dengan persamaannya adalah keputusan yang tepat, karena fungsi dan cara kerjanya tetap sama. Berikut ini adalah beberapa persamaan IC STV9302B yang bagus dan paling cocok digunakan sebagai pengganti:
- STV9302A
- LA78040
- AN5522
- STV9378
Demikianlah beberapa persamaan IC STV9302B yang sangat cocok dijadikan sebagai pengganti terbaik. Daftar persamaan di atas merupakan pilihan yang aman dan tidak akan menimbulkan efek samping ataupun kerusakan lebih parah pada televisi Anda jika digunakan sebagai pengganti.
Fungsi IC STV9302B
IC STV9302B memiliki beberapa fungsi utama dalam sistem pemrosesan sinyal audio dan video. Fungsi-fungsi tersebut antara lain:
Pemrosesan Sinyal Video
IC STV9302B dapat memproses sinyal video dengan kualitas yang baik. Hal ini membuatnya sangat cocok digunakan dalam perangkat televisi dan monitor yang membutuhkan sinyal video berkualitas tinggi.
Pemrosesan Sinyal Audio
Selain pemrosesan sinyal video, IC STV9302B juga dapat memproses sinyal audio dengan kualitas yang baik. Hal ini membuatnya sangat cocok digunakan dalam perangkat seperti DVD player dan perangkat audio lainnya.
Integrasi Kecil
IC STV9302B memiliki ukuran yang kecil, sehingga dapat diintegrasikan dengan mudah pada perangkat elektronik yang berukuran kecil.
Penutup
Dari pembahasan di atas, dapat disimpulkan bahwa Persamaan IC STV9302B merupakan IC yang sangat penting pada sistem pemrosesan sinyal audio dan video. Dengan performa dan karakteristik yang baik, IC ini sangat cocok digunakan pada berbagai jenis perangkat elektronik yang membutuhkan kualitas sinyal audio dan video yang tinggi.
Sebagai pengguna perangkat elektronik, kita perlu memahami lebih dalam tentang Persamaan IC STV9302B agar dapat memilih perangkat yang berkualitas dan memenuhi kebutuhan kita. Oleh karena itu, penting bagi produsen perangkat elektronik untuk memperhatikan kualitas dan performa IC STV9302B agar dapat memberikan produk yang lebih baik untuk konsumen.
Demikianlah ulasan dari bengkeltv.id mengenai Persamaan IC STV9302B, semoga artikel ini dapat bermanfaat bagi pembaca untuk lebih memahami tentang Persamaan IC STV9302B. Terima kasih telah membaca artikel ini.
