Bengkeltv.id – Persamaan Dioda 1N4007 Lengkap dengan Datasheetnya. Dioda semikonduktor adalah komponen penting dalam dunia elektronik yang memiliki berbagai macam aplikasi. Salah satu jenis dioda yang umum digunakan adalah dioda 1N4007. Dalam artikel ini, kita akan menjelaskan secara mendalam mengenai persamaan dioda 1N4007 dan bagaimana dioda ini dapat diaplikasikan dalam berbagai rangkaian elektronik.

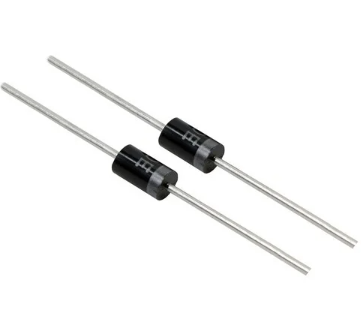

Mengenai Dioda 1N4007
Sebuah dioda penyearah seperti tipe 1n4007 merupakan salah satu jenis dioda tertua yang masih digunakan hingga kini. Meskipun memiliki prinsip sederhana, aplikasinya sangat luas dan memiliki peranan penting dalam dunia teknologi elektronik.
Dioda mendapatkan namanya karena kemampuannya dalam memungkinkan arus hanya mengalir ke satu arah, khususnya pada sinyal arus bolak-balik. Artinya, dioda akan memperbolehkan lewatnya siklus positif dari tegangan bolak-balik ketika ditempatkan dengan polaritas yang benar.
Namun, saat tegangan berada pada siklus negatif, dioda akan terpolarisasi secara terbalik sehingga mencegah arus untuk mengalir ke arah tersebut.
Dengan kata lain, dioda penyearah bertindak seperti suatu filter yang hanya membiarkan siklus positif dari sinyal untuk melewati, sementara siklus negatif dapat disaring. Karakteristik ini memiliki manfaat yang besar dalam berbagai aplikasi teknologi elektronik.
Untuk dapat beroperasi dengan optimal, dioda penyearah didesain untuk bekerja pada frekuensi tertentu dengan arus maksimum yang dapat ditahan dan tegangan balik maksimum yang dapat diterima.
Karena itu, faktor-faktor ini perlu dipertimbangkan dalam memilih model dioda agar tidak melampaui batas-batas tersebut dan tetap berfungsi dengan baik.
Sama seperti dioda-dioda lainnya, dioda penyearah didasarkan pada struktur persimpangan antara bahan semikonduktor tipe P dan N. Dalam umumnya, dioda ini dibuat dari silikon, meskipun kadang germanium juga digunakan.
Dioda ini mampu menahan suhu hingga 200ºC di persimpangan, memiliki resistansi yang sangat rendah, serta tegangan balik yang juga d rendah.
Daftar Persamaan Dioda 1N4007
Terdapat beberapa opsi dioda yang dapat digunakan sebagai substitusi untuk dioda 1N4007. Berikut ini adalah daftar Dioda Serupa dengan 1N4007:
- 1N4148
- N4733A
- 1N5408
- 1N5822
- 1N4004
- 1N4006
- 1N4005
- 1N5399
- HER208
- HER158
- FR207
- FR107
- EM520
- EM513
Pada dasarnya, dioda pengganti yang sejenis dengan 1N4007 dapat digunakan, asalkan memiliki spesifikasi tegangan yang sama atau bahkan lebih tinggi.
Datasheet Dioda 1N4007
Setelah memahami Persamaan Dioda 1N4007, informasi rinci mengenai lembar data (datasheet) dari dioda 1N4007 tersedia dalam tabel di bawah ini:
| KEMASAN PAKET | DO 45 / SMD |
|---|---|
| Jenis dioda | Silikon |
| Tipe | 1N4007 |
| Tegangan balik | Max. 1000 V |
| Arus maju | Max. 1 A |
| Arus balik | Max. 30 A |
| Disisipasi daya | 3 W |
| Suhu kerja | Max. 175 °C |
Pinout dan Lembar Data
Mengenai susunan pinnya, sangatlah sederhana. Sebelumnya telah disebutkan bahwa susunan pinnya terdiri dari hanya dua pin. Salah satunya adalah katoda, dan yang satunya lagi adalah anoda.
Untuk membedakannya, Kalian dapat melihat tKalian garis abu-abu pada salah satu ujung tubuh dioda 1N4007. Ujung yang memiliki garis abu-abu merupakan katoda (-), sedangkan ujung lainnya adalah anoda (+).
Jika Kalian memerlukan informasi lebih lanjut, semua rincian dapat ditemukan dalam lembar data yang dikeluarkan oleh produsen komponen yang Kalian pilih.
Ini hanya merupakan contoh, tetapi perlu diingat bahwa meskipun detail teknis sebagian besar serupa, mungkin terdapat sedikit perbedaan di antara produk-produk tersebut.
Fitur Dioda 1N4007
Persamaan Dioda 1N4007, dioda penyearah 1N4007 merupakan salah satu jenis dioda yang paling banyak dipakai dalam berbagai peralatan saat ini, terutama dalam sumber daya listrik.
Fungsinya adalah untuk mencegah kerusakan pada rangkaian akibat polaritas terbalik, dan juga untuk mengubah sinyal arus bolak-balik menjadi arus searah (DC).
Dioda ini mampu menahan arus hingga 1A secara kontinu dengan voltase masukan hingga 700V, sehingga sangat sesuai untuk beragam keperluan aplikasi.
Tidak hanya itu, dioda ini juga memiliki kemampuan menangani puncak tegangan balik hingga 1000V dan arus hingga 30A.
Dalam kemasan DO-41 yang biasa, dioda 1N4007 memiliki dua terminal. Beberapa fitur penting lainnya mencakup:
- Tegangan balik: 500 hingga 700V
- Tegangan balik puncak: 1000V atau 1KV
- Arus lonjakan maksimum: 30A
- Arus searah maksimum: 1A
- Tegangan jatuh (forward voltage drop): 1.1V
- Rentang suhu operasional: -55°C hingga 150°C. Namun, dalam beberapa kasus produksi, rentang suhu operasionalnya dapat berbeda, yakni -65°C hingga 125°C.
Contoh Penggunaan Dioda 1N4007
Setelah memahami Persamaan Dioda 1N4007, berikut adalah beberapa contoh penggunaan dioda 1N4007:
- Sirkuit catu daya
- Rangkaian pengisi baterai (charger)
- PenggKalian tegangan
- Adaptor tegangan
- Sirkuit selektor
- Sirkuit protektor
- Pembatas tegangan (voltage clamp)
Penutup
Secara keseluruhan, Persamaan Dioda 1N4007 membawa kita ke dalam pemahaman yang lebih dalam tentang dioda penyearah yang penting ini. Dengan pemahaman tentang penggantian, spesifikasi, serta beragam aplikasi dioda 1N4007, kita dapat menghargai peran yang dimainkannya dalam dunia teknologi dan elektronik.
Dari penggunaan dalam sirkuit catu daya hingga peran vitalnya dalam berbagai perangkat elektronik, dioda 1N4007 telah membantu mengatasi masalah polaritas, mengubah arus bolak-balik menjadi arus searah, serta memfasilitasi berbagai sistem yang mendukung kehidupan modern kita.
Dengan demikian, pengetahuan tentang Persamaan Dioda 1N4007 membuka pintu untuk lebih memahami fondasi teknologi yang membentuk dunia kita saat ini. Semoga informasi dari bengkeltv.id mengenai Persamaan Dioda 1N4007 ini bermanfaat untuk Kalian.
