Perbedaan Voltmeter dan Amperemeter

Perbedaan Voltmeter dan Amperemeter Secara Lengkap

Posted on

Bengkeltv.idPerbedaan Voltmeter dan Amperemeter Secara Lengkap. Dalam dunia elektronika, alat ukur memiliki peran yang sangat krusial untuk memahami dan menganalisis berbagai parameter listrik yang ada. Di antara sekian banyak alat ukur yang tersedia, dua yang paling umum digunakan adalah voltmeter dan amperemeter. Keduanya memiliki fungsi yang vital dalam pengukuran, tetapi perlu dicatat bahwa mereka melayani tujuan yang berbeda dan memiliki cara kerja yang unik.

Voltmeter digunakan untuk mengukur tegangan listrik antara dua titik dalam sebuah rangkaian, sementara amperemeter digunakan untuk mengukur arus listrik yang mengalir melalui suatu konduktor. Dengan pemahaman yang baik tentang kedua alat ini, kita dapat menentukan kondisi dan performa suatu sistem kelistrikan secara lebih akurat.

Dalam artikel ini, kita akan mengeksplorasi Perbedaan Voltmeter dan Amperemeter, termasuk cara penggunaannya, jenis pengukuran yang dilakukan, serta aplikasi praktis masing-masing alat dalam berbagai konteks, baik itu dalam industri, laboratorium, atau penggunaan sehari-hari. Dengan memahami perbedaan ini, kita akan lebih mampu melakukan analisis yang tepat dan efektif dalam pengukuran sistem kelistrikan, sehingga dapat mengoptimalkan performa serta keamanan perangkat elektronik yang kita gunakan.

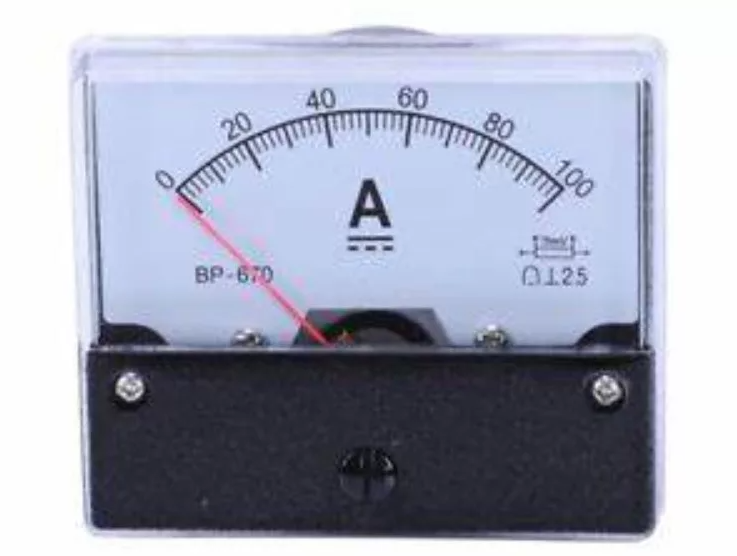

Pengertian Amperemeter

Perbedaan Voltmeter dan Amperemeter

Alat ukur yang sering digunakan untuk mengukur kekuatan arus listrik dalam sebuah rangkaian adalah Amperemeter. Alat ini memiliki dua jenis tKalian pengukuran yang penting, yaitu A dan mA. Di sini, A merupakan singkatan dari Amperemeter yang digunakan untuk mengukur arus dalam satuan ampere, sedangkan mA adalah singkatan dari miliamperemeter, yang mengukur arus dalam satuan miliampere. Selain itu, ada juga mikroamperemeter yang digunakan untuk mengukur arus dalam satuan mikroampere.

Amperemeter sangat penting bagi para teknisi, terutama saat menggunakan alat multitester atau avometer. Alat ini menggabungkan fungsi dari beberapa alat ukur lainnya, termasuk amperemeter, ohmmeter, dan voltmeter, sehingga memudahkan pengguna dalam melakukan pengukuran berbagai parameter listrik dalam satu alat.

Dalam pembuatan Amperemeter, terdapat dua komponen kunci yaitu susunan shunt dan mikroamperemeter. Susunan shunt berfungsi untuk mengukur arus yang lebih besar, sedangkan mikroamperemeter digunakan untuk mendeteksi arus yang kecil dalam rangkaian. Hal ini memungkinkan pengguna untuk melakukan pengukuran dengan akurat pada berbagai level arus yang berbeda.

Amperemeter bekerja berdasarkan gaya Lorentz, yaitu gaya magnetis yang dihasilkan ketika arus listrik mengalir melalui kumparan dalam medan magnet. Ketika arus listrik mengalir, gaya Lorentz ini menyebabkan kumparan bergerak, dan besar simpangan atau deviasi yang ditunjukkan pada alat ini akan meningkat seiring dengan bertambahnya arus yang mengalir. Dengan demikian, pengguna dapat membaca besarnya arus listrik yang mengalir dalam rangkaian dengan lebih efektif.

Baca juga:  Pengertian Voltmeter : Fungsi dan jenisnya

Secara keseluruhan, Amperemeter merupakan alat yang sangat vital dalam pengukuran arus listrik, memberikan informasi yang diperlukan untuk berbagai aplikasi dalam bidang teknik dan listrik.

Fungsi Amperemeter

Fungsi utama dari Amperemeter adalah untuk mengukur kuat arus listrik dalam rangkaian tertutup. Berbeda dengan voltmeter yang digunakan untuk mengukur beda potensial antara dua titik dalam rangkaian listrik, voltmeter hanya dapat digunakan pada rangkaian yang dihubungkan secara paralel.

Saat menggunakan Amperemeter, rangkaian juga harus dipasang secara paralel, namun perlu dilengkapi dengan resistansi shunt (Rsh). Fungsi dari resistansi shunt ini adalah untuk memperluas batas pengukuran alat ini. Hal ini penting karena Amperemeter memiliki batas maksimum pengukuran yang harus diperhatikan agar hasil pengukuran tetap akurat dan tidak merusak alat.

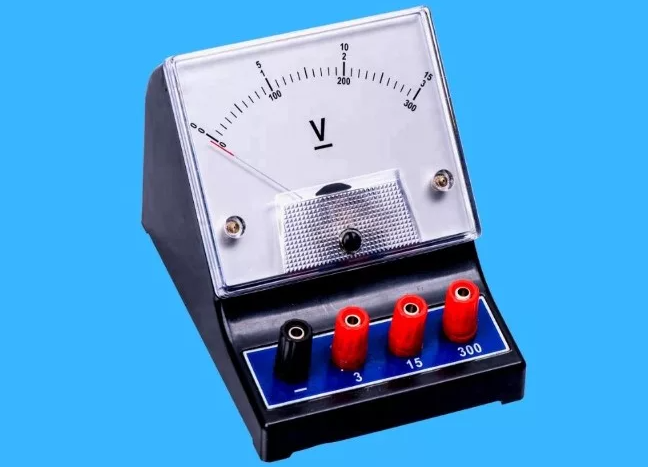

Pengertian Voltmeter

Perbedaan Voltmeter dan Amperemeter

Voltmeter adalah alat ukur yang dirancang khusus untuk mengukur tegangan listrik dalam suatu rangkaian. Untuk melakukan pengukuran, voltmeter dihubungkan secara paralel dengan sirkuit listrik tempat potensial yang akan diukur berada. Metode penghubungan ini penting karena memungkinkan alat untuk mengukur perbedaan potensial tanpa mengganggu arus yang mengalir dalam rangkaian.

Dalam hal polaritas, voltmeter memiliki sistem yang mirip dengan amperemeter. Terminal positif dari voltmeter harus dihubungkan ke polaritas positif dari sumber listrik, sedangkan terminal negatif dihubungkan ke polaritas negatif. Pengaturan ini penting agar pengukuran tegangan dapat dilakukan dengan benar dan akurat.

Salah satu karakteristik utama dari voltmeter adalah nilai hambatannya, yang jauh lebih besar dibandingkan dengan amperemeter. Hambatan yang tinggi ini memiliki tujuan khusus: agar voltmeter tidak mengizinkan arus mengalir melalui alat tersebut. Dengan cara ini, voltmeter dapat memberikan pengukuran yang lebih akurat dari tegangan yang melintasi titik pengukuran, tanpa mempengaruhi sirkuit yang sedang diuji.

Pada voltmeter ideal, nilai hambatannya mendekati tak terhingga. Hal ini berarti bahwa voltmeter tidak akan mempengaruhi arus dalam sirkuit sama sekali, sehingga memungkinkan pengukuran tegangan yang lebih tepat. Dengan desain yang efisien dan fungsi yang vital ini, voltmeter menjadi alat yang sangat penting dalam dunia elektronika dan teknik listrik, digunakan untuk berbagai aplikasi mulai dari penelitian hingga perbaikan peralatan listrik.

Baca juga:  Cara Membuat Mixer Rakitan : Tips dan Trik

Fungsi Volt Meter

Voltmeter adalah alat yang digunakan untuk mengukur tegangan listrik secara umum. Dengan menggunakan voltmeter, kita dapat mengetahui seberapa besar tegangan listrik yang terdapat pada perangkat elektronik tertentu.

Selain fungsi utama tersebut, voltmeter memiliki beberapa fungsi tambahan yang tidak kalah penting. Berikut adalah beberapa fungsi dari voltmeter:

  • Mengukur Arus Listrik
    Voltmeter dapat mempermudah proses pengukuran arus listrik. Saat ingin mengetahui besarnya arus yang mengalir pada suatu perangkat elektronik, kita dapat memanfaatkan alat ini untuk mendapatkan data yang akurat.
  • Mengukur Tegangan AC dan DC
    Voltmeter juga dapat digunakan untuk mengukur tegangan dalam bentuk AC (Arus Bolak-Balik) dan DC (Arus Searah). Dalam konteks rangkaian listrik, alat ini berguna untuk menghitung beda potensial antara dua titik.
  • Mengecek Daya Listrik
    Fungsi lain dari voltmeter adalah untuk memeriksa daya listrik. Dengan menggunakan alat ukur ini, kita dapat dengan mudah mengetahui apakah suatu perangkat elektronik masih memiliki daya yang cukup atau tidak.

Dengan beragam fungsinya, voltmeter menjadi alat yang sangat berguna dalam bidang elektronika dan teknik listrik, membantu pengguna untuk melakukan berbagai pengukuran dan pengecekan dengan lebih efisien.

Perbedaan Voltmeter dan Amperemeter

Berikut adalah perbedaan antara Voltmeter dan Amperemeter secara lengkap yang perlu kalian ketahui:

  • Fungsi
    Amperemeter digunakan untuk mengukur arus listrik yang mengalir dalam rangkaian dengan nilai yang relatif kecil. Alat ini memberikan informasi tentang seberapa banyak arus yang mengalir dalam sirkuit. Di sisi lain, voltmeter digunakan untuk mengukur perbedaan potensial antara dua titik dalam rangkaian listrik, yang merupakan ukuran seberapa besar tegangan yang ada di antara titik-titik tersebut.
  • Resistansi
    Amperemeter memiliki resistansi yang rendah, sehingga memungkinkan seluruh arus dalam rangkaian untuk melewati alat ini tanpa hambatan yang signifikan. Hal ini penting agar pengukuran arus yang akurat dapat dilakukan. Sementara itu, voltmeter memiliki resistansi internal yang sangat tinggi, sehingga arus dari rangkaian tidak akan mengganggu pengukuran yang dilakukan oleh voltmeter. Resistansi tinggi ini mencegah alat dari mempengaruhi arus yang sedang diukur.
  • Hubungan dengan Rangkaian
    Amperemeter dihubungkan secara seri dengan rangkaian untuk mengukur arus listrik secara keseluruhan. Ini berarti bahwa seluruh arus yang mengalir melalui rangkaian juga akan mengalir melalui amperemeter. Sebaliknya, voltmeter dihubungkan secara paralel dengan rangkaian. Dalam rangkaian paralel, beda potensial di semua titik tetap sama, sehingga voltmeter dihubungkan paralel dengan titik-titik yang akan diukur tegangannya untuk mendapatkan nilai yang akurat.
  • Keakuratan
    Amperemeter biasanya lebih akurat dibandingkan dengan voltmeter dalam mengukur arus. Ini disebabkan oleh desain dan cara kerja alat tersebut, yang dirancang untuk memberikan pembacaan yang tepat dari arus yang mengalir.
  • Rentang Pengukuran
    Rentang pengukuran voltmeter dapat dengan mudah dinaikkan atau diturunkan sesuai kebutuhan pengguna, memberikan fleksibilitas dalam pengukuran. Sebaliknya, untuk mengubah rentang pengukuran amperemeter, biasanya diperlukan perangkat tambahan seperti shunt resistor untuk menyesuaikan skala pengukuran.
Baca juga:  Memahami Perbedaan Antara Voltmeter dan Amperemeter dalam Dunia Listrik

Dengan memahami perbedaan ini, kita dapat lebih efektif dalam menggunakan kedua alat ukur ini sesuai dengan kebutuhan pengukuran listrik yang diinginkan.

Penutup

Dalam rangkaian listrik, pemahaman mengenai perbedaan voltmeter dan amperemeter sangat penting bagi siapa saja yang bekerja dengan perangkat elektronik atau sistem kelistrikan. Meskipun kedua alat ini memiliki fungsi yang berbeda, keduanya berperan krusial dalam pengukuran dan analisis arus serta tegangan.

Amperemeter digunakan untuk mengukur arus listrik, memberikan informasi tentang seberapa banyak listrik yang mengalir dalam sirkuit, sedangkan voltmeter digunakan untuk mengukur perbedaan potensial antara dua titik, yang membantu dalam mengetahui seberapa besar tegangan dalam suatu rangkaian. Dengan mengetahui perbedaan resistansi dan cara penghubungan dalam rangkaian, kita bisa memilih alat yang tepat sesuai dengan kebutuhan pengukuran kita.

Memahami perbedaan voltmeter dan amperemeter tidak hanya meningkatkan akurasi dalam pengukuran tetapi juga membantu dalam menghindari kesalahan yang dapat memengaruhi kinerja perangkat listrik. Demikianlah ulasan dari bengkeltv.id mengenai Perbedaan Voltmeter dan Amperemeter, semoga informasi yang telah disampaikan dapat membantu kalian.
