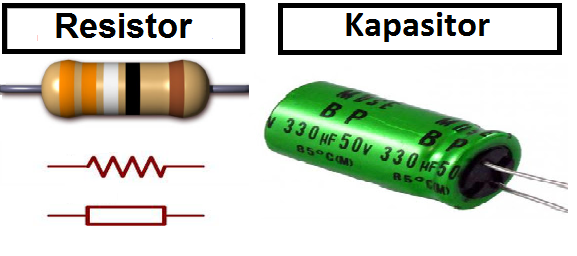

Bengkeltv.id – Perbedaan Resistor dan Kapasitor Secara Lengkap. Dalam dunia elektronika, komponen seperti resistor dan kapasitor adalah bagian yang tak terpisahkan dari hampir setiap rangkaian. Kedua komponen ini sering digunakan bersamaan, namun memiliki fungsi dan karakteristik yang berbeda-beda.
Bagi para pemula dalam bidang elektronika atau bahkan para profesional, memahami perbedaan antara resistor dan kapasitor adalah kunci untuk merancang dan memahami berbagai jenis rangkaian elektronik dengan lebih efektif. Artikel ini akan membahas secara mendetail mengenai perbedaan antara resistor dan kapasitor, mulai dari fungsi, cara kerja, hingga aplikasinya dalam rangkaian.
Pengertian Resistor
Resistor merupkan salah satu komponen dasar dalam rangkaian listrik dan elektronik yang berperan untuk merintangi atau menghambat aliran arus listrik yang mengalir melalui rangkaian tersebut. Hambatan dalam resistor timbul karena energi yang diserap oleh resistor saat arus mengalir dalam sirkuit.
Satuan ukuran resistansi yang digunakan untuk mengukur resistor adalah ohm dan lambangnya direpresentasikan oleh Ω. Simbol ini umum digunakan dalam konteks rangkaian elektronik untuk menunjukkan posisi resistor.
Resistor memiliki beragam fungsi dalam rangkaian elektronik, termasuk membatasi laju pengisian kapasitor, menyesuaikan respons frekuensi dalam sirkuit RF, dan berfungsi sebagai pembagi tegangan dalam rangkaian.
Ketika resistor terhubung dalam suatu rangkaian, resistor menyerap energi listrik yang mengalir melalui dan mengubahnya menjadi panas. Melalui mekanisme ini, resistor mengatur aliran muatan dalam sirkuit.
Setiap resistor memiliki dua karakteristik khusus, yaitu resistansi yang diukur dalam satuan ohm dan daya dissipasi yang dapat diukur dalam satuan watt.
Untuk menghitung nilai resistansi, dapat menggunakan rumus hukum Ohm di mana resistansi diberi simbol R, arus yang mengalir melalui resistor diberi simbol I, dan penurunan tegangan di resistor diberi simbol V.
Berdasarkan pada kondisi operasinya, resistor diklasifikasikan ke dalam dua kategori:
- Resistor tetap: Pada resistor tetap (fixed resistor), nilai resistansinya dalam rangkaian tetap dan tidak dapat diubah.
- Resistor variabel: Resistor variabel (Variable resistor) adalah resistor yang memiliki nilai resistansi yang dapat diubah sesuai kebutuhan saat terhubung dalam suatu sirkuit.
Fungsi Resistor
Sebelum memahami Perbedaan antara Resistor dan Kapasitor, mari kita mengenal lebih lanjut tentang penggunaan Resistor dalam rangkaian elektronik. Berikut adalah berbagai fungsi Resistor dalam konteks rangkaian elektronika:
1. Fungsi Resistor sebagai pembatas arus
Resistor memiliki peran sentral dalam rangkaian listrik untuk membatasi aliran arus dengan menambahkan resistansi dalam rangkaian. Menurut Hukum Ohm, jika tegangan tetap, resistansi yang lebih tinggi akan mengakibatkan penurunan arus.
Banyak komponen elektronik, seperti LED (light-emitting diode), memerlukan pengaturan arus yang tepat. LED adalah jenis dioda khusus yang memancarkan cahaya saat arus mengalir melaluinya. Karena LED memiliki toleransi arus yang rendah, aliran arus yang berlebihan dapat merusaknya. Oleh karena itu, penting untuk menggunakan resistor secara seri dengan LED untuk membatasi arus yang mengalir ke LED.
Resistor juga dapat digunakan sebagai pembagi tegangan. Dengan menggunakan Hukum Ohm, kita dapat membagi tegangan dengan menentukan nilai resistor yang tepat sesuai dengan kebutuhan rangkaian.
2. Fungsi Resistor sebagai pembagi tegangan
Selain membatasi arus, resistor juga digunakan untuk menurunkan tegangan ke tingkat yang sesuai untuk bagian tertentu dalam rangkaian.
Misalnya, jika rangkaian ditenagai oleh baterai 3 V namun bagian tertentu memerlukan tegangan 1,5 V, kita dapat menggunakan dua resistor dengan nilai yang sama untuk membagi tegangan menjadi dua, menghasilkan tegangan yang dibutuhkan.
3. Fungsi Resistor sebagai penurun tegangan
Dengan memanfaatkan Hukum Ohm, resistor juga dapat digunakan sebagai penurun tegangan. Contohnya, jika sumber tegangan utama memberikan tegangan yang lebih tinggi dari yang dibutuhkan oleh komponen tertentu dalam rangkaian, seperti saat rangkaian memerlukan baterai 9 volt tetapi IC hanya membutuhkan 3V, kita dapat menggunakan resistor sebagai penurun tegangan untuk menyesuaikan nilai tegangan.
4. Fungsi Resistor sebagi fuse
Ada jenis resistor khusus yang berperan sebagai fuse atau penyekat arus listrik. Resistor ini akan rusak atau terbakar jika arus melebihi batas nilai yang ditentukan, sehingga bertindak sebagai pengaman rangkaian.
Pengertian Kapasitor
Kapasitor juga termasuk komponen elektronika yang berperan dalam menyimpan muatan listrik dengan menggunakan tegangan eksternal yang diterapkan padanya. Simbol kapasitor digambarkan secara simbolis dalam diagram.
Ketika muatan mengalir melalui kapasitor, muatan tersebut tersimpan dalam medan listrik yang dihasilkan oleh kapasitor.
Kapasitor berfungsi sebagai wadah penyimpanan elektron dan energi, serta mampu melepaskan muatan saat diperlukan.
Struktur dasar kapasitor terlihat dalam gambar, di mana saat potensial DC diberikan untuk melintasi kapasitor, muatan positif dan negatif terakumulasi terpisah di dua sisi pelat konduktor.
Setelah mencapai keadaan mantap, arus tidak diperbolehkan mengalir melalui kapasitor, dan akibatnya muatan tetap terdapat di dalamnya.
Kapasitansi kapasitor dihitung menggunakan rumus:
- C = Q/V
Seperti resistor, kapasitor juga dibagi menjadi dua jenis:
- Kapasitor tetap: Kapasitor tetap (fixed capacitor) memiliki nilai kapasitansi yang tetap dan tidak dapat diubah selama operasi rangkaian.
- Kapasitor variabel: Sama seperti resistor, kapasitor variabel (variable capacitor) memiliki kapasitansi yang dapat diubah saat terhubung dalam suatu sirkuit.
Fungsi Kapasitor
Perbedaan Resistor dan Kapasitor terletak pada sifat dan peran masing-masing komponen dalam rangkaian elektronik. Kapasitor, misalnya, adalah salah satu komponen elektronika yang terdiri dari dua konduktor yang dipisahkan oleh dua bahan isolator yang disebut keping.
Peran utama dari kapasitor adalah menyimpan energi listrik, tetapi ada berbagai fungsi lain yang perlu dipahami. Beberapa fungsi kapasitor meliputi:
- Berfungsi sebagai isolator, memperlambat aliran arus searah (arus DC).
- Berperan sebagai penyaring atau filter dalam sirkuit catu daya (power supply).
- Mampu menjadi sumber frekuensi dalam osilator.
- Menyimpan tegangan dan arus yang kuat dalam periode tertentu.
- Dalam rangkaian antena, kapasitor berfungsi sebagai penyaring frekuensi.
- Pada lampu neon, kapasitor berfungsi untuk menghemat daya listrik.
- Dapat digunakan untuk mengatasi loncatan beralih (bouncing) saat saklar dinyalakan.
- Berfungsi sebagai kopling, peregangan fasa, dan konduktor dalam rangkaian.
Perbedaan Resistor dan Kapasitor
Berikut ini adalah penjelasan lengkap mengenai Perbedaan antara Resistor dan Kapasitor:
1. Resistor merupakan komponen yang digunakan untuk menghambat aliran arus dalam suatu rangkaian, sehingga tegangan yang tepat atau arus yang mengalir dapat dijaga dengan baik.
Sementara itu, kapasitor adalah komponen yang mampu menyimpan muatan atau energi di dalam medan listrik yang terbentuk oleh potensi eksternal yang diterapkan padanya.
2. Resistansi merupakan ukuran dari energi yang terbuang oleh resistor, sementara kapasitansi adalah ukuran dari jumlah muatan yang dapat disimpan oleh kapasitor.
3. Resistansi pada resistor dihitung dengan menggunakan rumus R = V / I, sementara kapasitansi pada kapasitor dihitung dengan rumus C = Q / V.
4. Satuan resistansi pada resistor ialah ohm, sementara satuan kapasitansi pada kapasitor adalah farad..
5. Resistor sering digunakan dalam rangkaian presisi, frekuensi radio, sirkuit logika, dan berbagai aplikasi lainnya. Di sisi lain, kapasitor digunakan dalam pembentukan gelombang, proses penyaringan, fungsi pemblokiran, serta aplikasi-aplikasi bypass.
Penutup
Dalam dunia elektronika, pemahaman tentang komponen dasar seperti resistor dan kapasitor sangat penting. Meskipun keduanya berfungsi untuk mengontrol aliran listrik dalam sebuah rangkaian, perbedaan resistor dan kapasitor sangat fundamental baik dari segi fungsi maupun prinsip kerjanya. Resistor lebih fokus pada resistansi atau hambatan listrik, sementara kapasitor memanfaatkan kapasitansi untuk menyimpan dan melepaskan energi listrik.
Resistor sering digunakan dalam aplikasi yang memerlukan kontrol atas tingkat arus dan tegangan, seperti dalam penerangan LED atau pengaturan volume. Di sisi lain, kapasitor umumnya digunakan dalam aplikasi yang memerlukan penyimpanan dan pelepasan energi secara cepat, seperti dalam sistem penyaringan sinyal atau dalam sirkuit timing.
Memahami perbedaan ini bukan hanya akan membantu Kalian dalam memilih komponen yang tepat untuk kebutuhan spesifik Kalian, tetapi juga dalam merancang rangkaian yang lebih efisien dan efektif. Akhirnya, dengan pengetahuan ini, kita dapat lebih memaksimalkan potensi dan kegunaan dari masing-masing komponen ini dalam dunia elektronika. Semoga informasi dari bengkeltv.id mengenai Perbedaan Resistor dan Kapasitor ini bermanfaat untuk Kalian.
