Bengkeltv.id – Penyebab TV Gambarnya Setengah Lengkap dengan Solusinya. Apakah Kalian pernah mengalami situasi di mana layar TV Kalian hanya menampilkan setengah gambar? Masalah semacam ini dapat menjadi cukup mengganggu, terutama saat Kalian sedang menikmati film favorit atau menonton acara olahraga penting. Sejumlah faktor bisa menjadi penyebab munculnya masalah tersebut, mulai dari permasalahan teknis hingga kerusakan perangkat keras.
Dalam artikel ini, kami akan menjelaskan beberapa Penyebab TV Gambarnya Setengah dan memberikan solusi yang dapat Kalian coba untuk memperbaiki masalah tersebut. Dengan pemahaman yang lebih baik tentang apa yang mungkin menjadi penyebabnya, Kalian dapat dengan cepat mengidentifikasi dan memperbaiki masalah pada TV Kalian tanpa perlu memanggil teknisi atau mengeluarkan biaya tambahan yang tidak perlu. Mari kita bahas lebih lanjut.
Pengertian Televisi
Televisi, sebuah istilah yang berasal dari bahasa Yunani, terdiri dari kata “tele” yang berarti “jauh” dan “visi” yang berarti “gambar”. Dengan demikian, secara harfiah, televisi mengacu pada sebuah alat yang mampu menyajikan gambar dan suara dari jarak jauh.
Secara sederhana, televisi adalah perangkat yang memungkinkan kita untuk melihat dan mendengar informasi yang disiarkan dari tempat yang berjauhan. Lebih dari sekadar sebuah alat, televisi juga merupakan perangkat audio visual yang memainkan peran penting dalam menyajikan informasi serta menjadi sumber hiburan bagi banyak orang.
Televisi menyajikan tampilan visual berupa gambar yang bergerak, disertai dengan suara dan warna yang menarik. Karena fitur-fitur ini, televisi sering kali menjadi pusat perhatian di rumah-rumah dan dianggap sebagai salah satu sarana hiburan utama pada saat waktu luang.
Penyebab TV Gambarnya Setengah
Di bawah ini, kami akan membedakan dua versi, yaitu TV tabung dan LCD atau LED, karena penyebabnya pada dasarnya berbeda, dan mesin di dalamnya juga tidak sama, meskipun kerusakannya sama, yaitu masalah pada gambar. Berikut adalah Penyebab TV Gambarnya Setengah yang perlu Kalian pahami dengan baik:

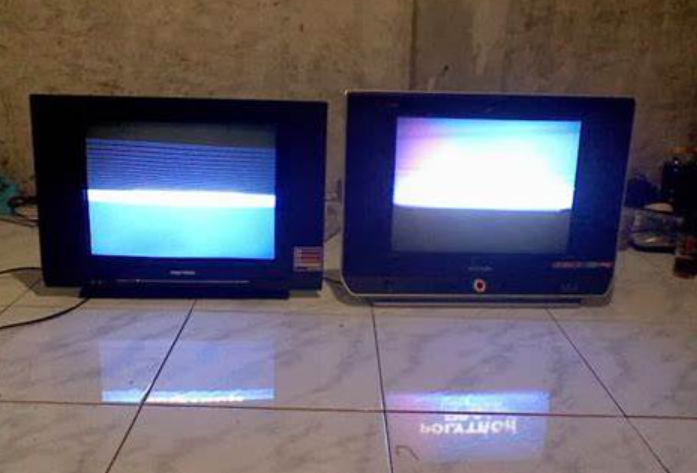

1. Gambar Setengah Pada TV Tabung
Pada umumnya, televisi tabung memiliki tampilan gambar yang terkadang terpotong setengah atau bergerak ke atas dan ke bawah. Potongan gambar tersebut seringkali disertai dengan garis-garis. Meskipun kasusnya bervariasi, penyebab umum dari gambar yang terpotong tetaplah sama.
Secara umum, kerusakan tersebut terjadi karena tegangan suplai bagian vertikal tidak mencapai IC, terutama pada bagian (+). Tegangan suplai tersebut berasal dari flyback, khususnya tegangan (-12) dan (+12) volt. Tegangan vertikal ini disuplai dengan tegangan simetris. Namun, Kalian dapat mencoba mengganti dioda IN4007 dengan yang normal. Untuk memastikan, Kalian bisa mengukur dioda tersebut.
2. Gambar Setengah Pada TV LCD dan LED
Kerusakan pada gambar pada TV LED umumnya disebabkan oleh ketidakfungsian IC COF yang terletak di sisi panel LCD. Terdapat empat IC COF, dan jika salah satu atau seluruhnya tidak berfungsi, akan menyebabkan kerusakan pada gambar. Hal ini terjadi karena jalur yang menghubungkan IC tersebut terputus.
Dalam hal ini, Kalian perlu segera menyambungkan kembali jalur yang terputus. Untuk menemukan lokasi jalur yang terputus, Kalian dapat membuka plastik pembungkus yang sudah terpasang di sekitar IC COF. Kalian perlu mengukur keempat IC tersebut untuk menemukan yang rusak dengan membandingkan tegangan. Jika ada perbedaan tegangan yang signifikan antara satu IC dengan yang lainnya, kemungkinan besar IC tersebut yang rusak.
Penyebab Layar TV Bergaris-Garis dan Cara Mengatasinya
Setelah memahami Penyebab TV Gambarnya Setengah, penting juga untuk mengetahui penyebab layar TV bergaris dan cara mengatasinya. Mengetahui penyebab layar TV bergaris-garis sangat penting agar dapat menemukan cara mengatasinya.
Terkadang, penyebabnya mungkin bukan masalah serius yang memerlukan bantuan dari tukang reparasi TV. Namun, jika masalah tersebut terus berlanjut dan tidak dapat diatasi dengan cara sederhana, mungkin sudah waktunya untuk memperbaiki atau bahkan mengganti TV tersebut.
Berikut ini adalah rangkuman penyebab umum layar TV bergaris-garis beserta cara mengatasinya:
1. Kendurnya Solderan IC Vertikal
Salah satu penyebab utama garis-garis pada layar TV adalah kendurnya solder IC vertikal. Garis-garis yang terlihat pada TV dapat berupa garis vertikal, garis horizontal, atau garis trapesium.
Salah satu gangguan yang ditimbulkan oleh garis horizontal adalah ketidakmunculan atau terhalangnya sebagian besar gambar oleh garis-garis horizontal.
Untuk mengatasi jenis kerusakan ini, Kalian perlu melakukan penyolderan ulang pada IC vertikal hingga tidak ada solder yang kendur. Jika setelah penyolderan masih belum berhasil, periksa juga komponen Elco di sekitar IC Vertikal. Jika ada yang terlihat rusak atau terdapat tKalian-tKalian korsleting, segera gantilah dengan komponen yang normal.
Jangan lupa juga untuk memeriksa resistor vertikal. Jika terdapat kerusakan atau tKalian-tKaliannya, segera perbaiki sebelum menjadi lebih parah. Jika setelah semua langkah tersebut diambil tetap terdapat garis-garis horizontal pada TV, langkah terakhir adalah mengganti IC vertikal dengan yang baru.
2. Kendurnya Elco Horizontal
Salah satu penyebab umum lainnya dari layar TV yang bergaris-garis adalah kendurnya elco horizontal. Kendurnya elco horizontal ini dapat menyebabkan munculnya garis-garis vertikal pada TV. Selain itu, garis vertikal juga dapat muncul akibat adanya kerusakan short.
Kadang-kadang, elco pada bagian horizontal mengalami short, yang dapat menyebabkan tegangan voltase yang tinggi. Oleh karena itu, sangat penting untuk mengamati dengan teliti tKalian-tKalian kerusakan yang mungkin terjadi.
3. Kawat Yoke (jug/konde) Putus
Penyebab lain dari layar TV yang bergaris-garis adalah adanya kawat yoke yang putus. Hal ini dapat menyebabkan munculnya garis-garis trapesium atau membuat gambar pada layar TV menjadi berbentuk trapesium yang tidak teratur, terutama dengan bagian bawah yang terlihat lebih sempit.
Untuk mengatasi masalah ini, Kalian perlu menyambungkan kembali kawat yoke yang terputus. Setelah melakukan penyambungan, coba periksa TV Kalian, kemungkinan besar masalah akan teratasi.
4. Masalah di Elco Dekat IC Vertikal
Penyebab terakhir dari layar TV yang bergaris-garis adalah adanya masalah pada elco yang terletak dekat dengan IC vertikal drop dan sudah mengembung. Keadaan ini mengakibatkan munculnya garis-garis di bagian atas layar yang biasa disebut dengan blanking.
Untuk mengatasi masalah blanking ini, Kalian perlu memeriksanya menggunakan Avometer. Jika elco tersebut sudah tidak layak, maka perlu dilakukan penggantian elco. Namun, perlu dilakukan dengan hati-hati dan teliti, karena hal ini dapat mempengaruhi elco yang berada di sekitarnya.
Penutup
Dalam kesimpulan, menyadari penyebab TV menampilkan gambar setengah adalah langkah awal yang penting untuk mengatasi masalah tersebut. Dengan pemahaman yang lebih baik tentang faktor-faktor yang mungkin menyebabkan masalah tersebut, Kalian dapat dengan cepat mengidentifikasi dan memperbaiki masalah pada TV Kalian.
Ingatlah bahwa beberapa masalah dapat diatasi dengan langkah-langkah sederhana, sementara yang lain mungkin memerlukan bantuan profesional. Selalu periksa secara berkala kondisi perangkat keras dan hubungi teknisi jika diperlukan. Dengan demikian, Kalian dapat memastikan bahwa TV Kalian tetap berfungsi dengan baik dan Kalian bisa menikmati tayangan dengan kualitas gambar yang optimal. Semoga informasi dari bengkeltv.id mengenai Penyebab TV Gambarnya Setengah ini bermanfaat untuk Kalian.
