Bengkeltv.id – Pengertian Voltmeter : Fungsi dan jenisnya. Dalam dunia listrik, penggunaan perangkat yang tepat untuk mengukur tegangan menjadi krusial untuk memastikan keamanan dan kinerja sistem elektrik. Salah satu perangkat yang sering digunakan untuk tugas ini adalah voltmeter. Dengan kemampuannya dalam mengukur tegangan listrik, voltmeter menjadi alat yang tak tergantikan dalam memahami kondisi dan kinerja rangkaian listrik.
Artikel ini akan membahas secara mendalam tentang pengertian voltmeter, fungsi, jenis-jenis, dan bagaimana alat ini berkontribusi dalam menjaga stabilitas sistem kelistrikan. Mari kita memahami lebih lanjut tentang peran penting voltmeter dalam dunia teknologi listrik.
Pengertian Voltmeter
Voltmeter digunakan sebagai perangkat untuk mengukur tegangan listrik dan dihubungkan secara paralel dengan sirkuit listrik yang ingin diukur potensialnya.
Sama seperti amperemeter, polaritas pada voltmeter juga penting. Terminal positif voltmeter dihubungkan dengan polaritas positif suplai, sedangkan terminal negatifnya dihubungkan dengan polaritas negatif.
Perlu dicatat bahwa nilai hambatan pada voltmeter lebih tinggi dibandingkan dengan amperemeter. Hambatan yang tinggi ini memastikan voltmeter tidak mengizinkan arus untuk mengalir melaluinya, sehingga memungkinkan pengukuran yang akurat terhadap tegangan yang melintasi titik pengukuran.
Dalam kondisi ideal, hambatan voltmeter dapat dianggap tak terhingga. Hal ini menunjukkan bahwa voltmeter ideal tidak mengonsumsi arus yang signifikan, sehingga tidak memengaruhi nilai tegangan yang diukur.
Simbol Voltmeter
Simbol voltmeter dalam rangkaian elektronika biasanya digambarkan dengan huruf “V” yang diletakkan di dalam sebuah lingkaran. Representasi visual ini secara jelas menunjukkan bahwa komponen tersebut adalah voltmeter. Berikut adalah gambar simbol voltmeter untuk memberikan pemahaman yang lebih baik:
Simbol ini sering digunakan dalam skematik rangkaian elektronika untuk menunjukkan penggunaan voltmeter dalam mengukur tegangan listrik pada titik tertentu dalam rangkaian. Dengan memanfaatkan simbol ini, para perancang dan teknisi dapat dengan mudah mengenali serta memahami kehadiran voltmeter dalam rangkaian elektronika tersebut.
Fungsi Voltmeter
Voltmeter merupakan alat yang digunakan untuk mengukur tegangan listrik secara umum. Dengan keberadaan voltmeter, kita dapat dengan mudah memperkirakan sejauh mana besarnya tegangan listrik yang terdapat pada suatu perangkat elektronik.
Selain fungsi utamanya, voltmeter sebenarnya memiliki beberapa peran tambahan yang tidak kalah penting. Berikut adalah beberapa fungsi lain dari voltmeter:
1. Mengukur Arus Listrik
Voltmeter dapat mempermudah proses pengukuran arus listrik. Ketika kita perlu mengetahui seberapa besar arus listrik yang mengalir dalam suatu perangkat elektronik, voltmeter menjadi alat yang sangat berguna.
2. Mengukur Tegangan AC dan DC
Voltmeter tidak hanya terbatas pada pengukuran tegangan umum, tetapi juga dapat digunakan untuk mengukur tegangan listrik AC (arus bolak-balik) dan DC (arus searah). Pada rangkaian listrik, voltmeter juga berguna untuk menghitung beda potensial.
3. Mengecek Daya Listrik
Fungsi voltmeter juga melibatkan pengecekan daya listrik. Dengan alat ini, kita dapat dengan mudah menentukan apakah suatu perangkat elektronik masih memiliki daya atau sudah tidak lagi. Voltmeter menjadi alat ukur yang efektif untuk menjaga performa perangkat listrik.
Komponen – komponen Voltmeter
Voltmeter merupakan alat ukur yang digunakan untuk menilai tegangan listrik. Alat ini didesain dengan tampilan yang sederhana dan mudah dipahami, memudahkan pengguna untuk membaca hasil pengukuran. Untuk memahami lebih dalam mengenai voltmeter, berikut penjelasan tentang komponen-komponen penting yang ada pada alat ini:
- Terminal Positif:
Ini adalah terminal atau koneksi pada voltmeter yang digunakan untuk menghubungkan alat dengan sumber tegangan yang akan diukur. - Terminal Negatif:
Terminal ini juga berfungsi sebagai koneksi, tetapi digunakan untuk menghubungkan voltmeter dengan titik referensi atau ground. - Batas Ukur:
Bagian ini menunjukkan rentang tegangan yang dapat diukur oleh voltmeter. Setiap voltmeter memiliki batas ukur tertentu, seperti 0-10 volt atau 0-1000 volt, yang mengindikasikan rentang tegangan yang bisa diukur oleh alat tersebut. - Jarum Penunjuk:
Jarum ini berfungsi sebagai penunjuk atau indikator yang akan bergerak sesuai dengan tegangan yang diukur. Jarum penunjuk ini akan menunjukkan angka pada skala voltmeter yang sesuai dengan tegangan yang diukur. - Meteran Skala Tinggi Rendah:
Voltmeter biasanya dilengkapi dengan beberapa skala pengukuran yang berbeda, seperti skala tinggi dan rendah. Skala tinggi digunakan untuk mengukur tegangan yang besar, sedangkan skala rendah digunakan untuk tegangan yang lebih kecil. Pengguna dapat memilih skala yang sesuai dengan rentang tegangan yang akan diukur. - Setup untuk Mengatur Fungsi:
Voltmeter juga dilengkapi dengan setup atau pengaturan fungsi. Ini dapat berupa tombol atau saklar yang digunakan untuk mengubah pengaturan voltmeter, seperti mengubah skala pengukuran atau memilih fungsi lain yang diinginkan. - Port atau Colokan:
Ini adalah tempat di mana kabel atau probe pengukuran dapat disambungkan ke voltmeter. Port ini memungkinkan pengguna untuk menghubungkan voltmeter dengan sumber tegangan yang akan diukur. - Display untuk Membaca Hasil Pengukuran:
Voltmeter modern biasanya dilengkapi dengan display digital yang menampilkan hasil pengukuran secara langsung. Display ini dapat berupa angka atau grafik yang menunjukkan tegangan yang diukur oleh voltmeter.
Semua komponen ini memiliki fungsi yang penting dan bekerja bersama-sama agar voltmeter dapat berfungsi dengan baik. Dengan memahami setiap bagian voltmeter, pengguna dapat menggunakan alat ini dengan efektif dan memperoleh hasil pengukuran yang akurat.
Cara Menggunakan Voltmeter
Bagi mereka yang belum familiar dengan penggunaan voltmeter, mungkin merasa bingung tentang cara penggunaannya, bukan?
Sebenarnya, cara menggunakan voltmeter, baik versi digital maupun analog, hampir sama. Perbedaannya hanya terletak pada cara membaca hasil pengukurannya.
Berikut adalah langkah-langkah dalam menggunakan voltmeter:
- Siapkan voltmeter beserta peralatan yang akan diukur.
- Sambungkan test lead pada kutub atau terminal yang sesuai. Pastikan test lead negatif terhubung ke kutub negatif, sementara terminal positif terhubung ke test lead dengan tegangan positif.
- Atur kalibrasi voltmeter hingga berada di titik nol.
- Sesuaikan skala voltmeter dengan perkiraan besar tegangan dari objek yang akan diukur.
- Pasang komponen voltmeter secara paralel dan susun dengan potensial yang berbeda.
- Baca nilai pengukuran yang ditampilkan pada display voltmeter. Hal ini dapat dilakukan dengan melihat angka pada display digital atau posisi jarum pada voltmeter analog.
- Jika jarum tidak bergerak atau angka tidak terbaca, coba turunkan skala voltmeter terlebih dahulu.
- Jika jarum bergerak terlalu cepat, turunkan skala voltmeter agar pengukuran dapat dilakukan dengan lebih akurat.
Cara Membaca Voltmeter
Untuk menginterpretasikan hasil pembacaan voltmeter, penting bagi kita untuk memahami prinsip kerjanya. Prinsip kerja voltmeter sebenarnya cukup sederhana dan mudah dipahami, di mana untuk menghasilkan gaya magnetik, voltmeter membutuhkan arus yang kuat dan adanya medan magnet.
Berikut adalah langkah-langkah dalam membaca voltmeter:
- Perhatikan Kuat Arus dan Medan Magnet:
Voltmeter memerlukan adanya kuat arus dan medan magnet yang mengalir ke dalam rangkaian. Ini akan menciptakan gaya magnetik yang memengaruhi pergerakan jarum penunjuk voltmeter. - Amati Jarum Penunjuk:
Pada voltmeter analog, hasil pengukuran ditunjukkan oleh pergerakan jarum penunjuk. Jarum akan menyimpang sesuai dengan tegangan yang diukur. Pada voltmeter digital, hasil pengukuran ditampilkan dalam bentuk angka yang muncul di layar. - Perhatikan Nilai Diskrit:
Pada voltmeter digital, hasil pengukuran akan tampil dalam bentuk angka diskrit yang terlihat pada layar. Nilai ini mencerminkan tegangan listrik yang diukur. - Gunakan Multiplier:
Pada voltmeter, seringkali terdapat multiplier yang berfungsi untuk mengatur arus masuk agar tidak melebihi batas maksimum. Pastikan untuk memperhatikan nilai multiplier yang tertera pada voltmeter saat membaca hasil pengukuran.
Jenis – jenis Voltmeter
Mari kita eksplorasi lebih lanjut mengenai kedua jenis voltmeter berikut:
1. Voltmeter Analog
Voltmeter analog merupakan alat pengukur yang pembacaannya dilakukan dengan memperhatikan hasil yang ditunjukkan oleh jarum penunjuk.
Cara kerja voltmeter analog didasarkan pada torsi yang dihasilkan, yang menggerakkan jarum penunjuk untuk menunjukkan hasil pengukuran.
Pada voltmeter analog, besarnya torsi yang terjadi akan mencerminkan seberapa besar tegangan yang diukur oleh alat tersebut. Dengan melihat posisi jarum pada skala, kita dapat membaca nilai tegangan yang ditampilkan oleh voltmeter analog.

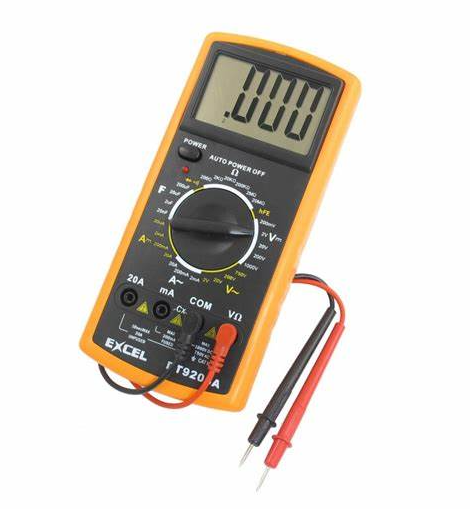

2. Voltmeter Digital
Selain voltmeter analog, terdapat juga voltmeter digital.
Voltmeter digital adalah alat pengukur yang menampilkan hasil pengukuran besaran listrik dalam bentuk angka, menjadikannya lebih mudah untuk dibaca.
Perbedaan utama antara voltmeter analog dan digital terletak pada cara membaca hasil pengukurannya.
Voltmeter analog dibaca dengan melihat angka yang ditunjukkan oleh jarum penunjuk.
Sementara itu, voltmeter digital dibaca dengan melihat angka yang tertera pada tampilan (display) alat.
Dengan adanya tampilan digital, pengguna dapat melihat hasil pengukuran secara langsung dalam bentuk angka yang jelas pada voltmeter digital.
Penutup
Dengan mengakhiri pembahasan mengenai pengertian voltmeter, dapat disimpulkan bahwa voltmeter adalah perangkat kritis dalam dunia listrik yang memungkinkan pengukuran tegangan listrik dengan akurat. Baik dalam bentuk analog maupun digital, voltmeter memberikan kontribusi penting dalam menjaga stabilitas dan kinerja sistem kelistrikan.
Pemahaman mendalam terhadap fungsi dan penggunaan voltmeter menjadi kunci bagi para teknisi dan perancang dalam merancang, memelihara, serta memperbaiki sistem listrik. Dengan kemampuannya yang luas, voltmeter tidak hanya menjadi alat pengukur tegangan, tetapi juga menjadi penunjang utama dalam menjaga kehKalianlan dan efisiensi berbagai perangkat listrik. Semoga informasi dari bengkeltv.id mengenai Pengertian Voltmeter ini bermanfaat untuk Kalian.
