Bengkeltv.id – Pengertian Saklar Tunggal dan Prinsip Kerjanya : Pembahasan Lengkap. Dalam dunia listrik, saklar tunggal merupakan salah satu komponen yang sangat umum digunakan dalam instalasi listrik rumah, kantor, maupun industri. Namun, seberapa dalam pengetahuan Kalian tentang saklar tunggal? Apa sebenarnya yang dimaksud dengan saklar tunggal dan bagaimana cara kerjanya?
Saklar tunggal, yang juga dikenal sebagai saklar searah atau saklar on-off, adalah jenis saklar yang digunakan untuk mengendalikan satu sirkuit listrik tunggal. Meskipun terlihat sederhana, peran saklar tunggal dalam sistem listrik sangatlah penting dan memiliki beragam aplikasi dalam kehidupan sehari-hari.
Mari kita telaah lebih lanjut mengenai pengertian, fungsi, serta manfaat saklar tunggal dalam artikel ini.
Pengertian Saklar Tunggal
Saklar tunggal berfungsi untuk menghubungkan dan memutus aliran arus listrik. Jenis saklar ini masuk dalam kategori SPST (Single Pole Single Throw), yang artinya saklar hanya memiliki satu kutub dan dapat digunakan dalam satu arah saja.
Fungsinya sebagai sistem kendali, digunakan untuk mengontrol kinerja perangkat elektronik. Namun, karena termasuk dalam jenis SPST, saklar tunggal hanya dapat bekerja dalam satu arah, yakni untuk menghubungkan dan memutuskan aliran listrik saja.
Contoh penggunaannya dapat ditemukan pada lampu rumah, stop kontak, saklar kipas angin, microwave, dan sebagainya.

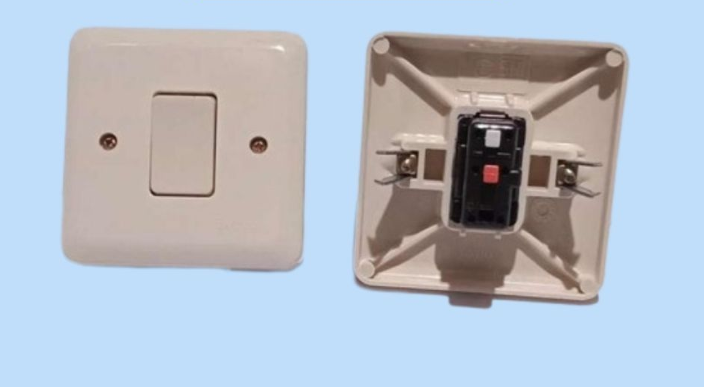

Komponen-Komponen Saklar Tunggal
Walaupun saklar tunggal terlihat sederhana, sebenarnya terdiri dari beberapa bagian penting yang tidak dapat dipisahkan, hal yang sama berlaku untuk saklar gKalian.
Untuk memahami lebih lanjut mengenai komponen-komponen dari saklar tunggal, mari kita perhatikan penjelasan lebih rinci yang akan kami sampaikan berikut ini.
- Kotak Saklar
Ini adalah tempat bagi saklar listrik untuk beroperasi secara aman dan efisien, biasanya terbuat dari semikonduktor atau plastik yang memiliki sifat isolator. - Baut Pengikat Fasa
Komponen penting yang memastikan kabel pada saklar terikat kuat dan aman, mengurangi risiko gangguan listrik. - Plat Penghubung
Fungsinya utama adalah membuka dan menutup jalur arus listrik saat saklar dinyalakan atau dimatikan, sangat vital untuk fungsi saklar. - Titik Hubung
Elemen penting dalam rangkaian listrik yang memfasilitasi aliran arus dari saklar ke lampu, membantu fungsi saklar tunggal. - Tombol
Komponen kontrol utama pada saklar tunggal, memungkinkan pengguna untuk dengan mudah mengubah posisi saklar dari on ke off atau sebaliknya.
Fungsi Saklar Tunggal
Saklar tunggal adalah alat listrik yang memiliki peran sangat penting dalam kehidupan manusia. Berikut ini adalah penjabaran lebih lengkap dari setiap fungsi saklar tunggal:
1. Pemutus dan Penghubung Muatan Listrik
Saklar berfungsi sebagai media untuk menghubungkan dan memutuskan aliran listrik ke perangkat elektronik. Dengan menggunakan saklar, pengguna dapat mengontrol kapan alat elektronik diaktifkan atau dimatikan sesuai dengan kebutuhan. Ini membuat penggunaan alat elektronik menjadi lebih fleksibel dan efisien.
2. Mencegah Timbulnya Korsleting Listrik
Alat elektronik umumnya membutuhkan istirahat dan tidak seharusnya digunakan secara terus menerus. Pemakaian yang berlebihan dapat meningkatkan risiko kerusakan atau bahkan timbulnya korsleting listrik. Dengan menggunakan saklar, pengguna dapat memutuskan aliran listrik ke perangkat saat tidak digunakan, sehingga mengurangi risiko kerusakan atau korsleting.
3. Melindungi dari Risiko Kesetrum
Saklar juga berfungsi sebagai alat pelindung pengguna dari risiko kesetrum. Dengan menggunakan saklar, pengguna dapat menghidupkan atau mematikan alat elektronik dengan lebih aman, tanpa harus khawatir akan terkena arus listrik yang berbahaya.
Dengan demikian, saklar tunggal tidak hanya sebagai alat yang sederhana, tetapi juga memiliki peran yang sangat vital dalam menjaga keamanan dan kenyamanan penggunaan alat listrik di dalam rumah atau tempat kerja.
Cara Kerja Saklar Tunggal
Prinsip dasar kerja saklar tunggal adalah mengendalikan aliran arus listrik melalui cara yang sangat sederhana. Dengan kata lain, saklar tunggal berfungsi sebagai pemutus dan penghubung aliran listrik dalam suatu rangkaian.
Berikut ini penjelasan lebih rinci tentang cara kerja saklar tunggal:
- Posisi Saklar Mati:
Dalam posisi ini, saklar tunggal memutus aliran listrik. Tombol atau tuas saklar dalam keadaan tidak ditekan atau dalam posisi netral. Di dalam saklar, terdapat plat logam yang berfungsi sebagai penghubung (connector) yang saat ini dalam keadaan tidak menyentuh titik hubung lainnya, sehingga arus listrik tidak dapat mengalir melalui rangkaian. - Pengaktifan Saklar:
Ketika tombol atau tuas saklar ditekan ke satu sisi (biasanya ke bawah atau ke arah tertentu), plat logam di dalam saklar akan menyentuh titik hubung lainnya. Proses ini akan membentuk sambungan yang memungkinkan aliran listrik mengalir dalam rangkaian. Ini adalah posisi “hidup” atau “on” dari saklar. - Aliran Listrik:
Setelah saklar ditekan, arus listrik akan mengalir dari sumber listrik, melewati saklar, dan kemudian ke perangkat atau alat yang terhubung dalam rangkaian. Aliran listrik ini akan memungkinkan perangkat atau alat bekerja sesuai dengan fungsinya. - Mematikan Saklar:
Untuk mematikan aliran listrik, tombol atau tuas saklar ditekan kembali ke posisi semula atau ke sisi lain (biasanya ke atas atau ke arah tertentu). Dalam posisi ini, plat logam di dalam saklar akan terpisah dari titik hubung lainnya, memutus aliran listrik dan menghentikan operasi perangkat atau alat yang terhubung dalam rangkaian.
Secara keseluruhan, saklar tunggal bekerja berdasarkan prinsip yang sangat sederhana: menghubungkan dan memutus aliran listrik. Meskipun sederhana, saklar tunggal adalah komponen penting dalam berbagai jenis rangkaian listrik dan perangkat elektronik.
Cara Pasang Saklar Tunggal
Memasang saklar tunggal mungkin terlihat menakutkan, tetapi sebenarnya Kalian dapat melakukannya sendiri tanpa harus memanggil seorang teknisi.
Pembahasan terakhir mengenai Pengertian Saklar Tunggal adalah langkah-langkah yang dapat Kalian ikuti untuk memasang saklar tunggal dengan benar:
- Langkah 1: Persiapkan peralatan
Kalian akan membutuhkan beberapa peralatan seperti obeng, saklar, kabel, tespen, dan lain-lain. Pastikan Kalian memiliki semua peralatan yang diperlukan sebelum memulai. - Langkah 2: Matikan aliran listrik
Untuk alasan keamanan, matikan aliran listrik dengan mematikan MCB sebelum memulai pemasangan saklar. - Langkah 3: Periksa kabel listrik
Pastikan bahwa rangkaian listrik tidak lagi mengandung listrik dengan menggunakan tespen sebelum memulai pemasangan saklar. - Langkah 4: Pasang kabel pada sumber input
Setelah memastikan aman, potong kabel dan pasangkannya pada sumber input. Pastikan kabel terpasang dengan benar dan kuat agar tidak lepas. - Langkah 5: Pasang kabel pada saklar
Cari lubang pada saklar dan pasang kabel pada titik tersebut yang akan menjadi output yang mengarah pada lampu. Pastikan kabel terpasang dengan benar dan kuat agar tidak lepas. - Langkah 6: Kencangkan baut pada saklar
Setelah semua komponen terpasang dengan benar, kencangkan semua baut yang terdapat pada saklar agar terpasang dengan kuat dan tidak bergerak. - Langkah 7: Periksa saklar dengan tespen
Pastikan saklar berfungsi dengan baik dengan menggunakan tespen untuk memeriksa aliran listrik. Jika saklar tidak berfungsi, pastikan semua kabel terpasang dengan benar sebelum mencoba lagi. - Langkah 8: Hidupkan MCB dan periksa saklar
Setelah saklar dipasang, hidupkan MCB dan periksa kondisi saklar. Jika saklar berfungsi dengan benar, maka pemasangan saklar tunggal telah selesai dan siap untuk digunakan.
Dalam dunia listrik, terdapat suatu perangkat yang sering diabaikan namun memiliki peran yang sangat penting dalam kehidupan sehari-hari kita, yaitu saklar tunggal.
Bagi seorang teknisi listrik, saklar tunggal merupakan perangkat yang paling sederhana dan paling banyak digunakan dalam instalasi listrik.
Saklar tunggal berfungsi sebagai penghubung dan pemutus aliran listrik dengan satu beban saja. Perangkat ini biasanya digunakan pada sirkuit searah dan memiliki satu input dan satu output.
Selain dapat mencegah risiko korsleting, saklar tunggal juga berfungsi sebagai pengaman bagi pengguna agar dapat menggunakan alat listrik dengan aman tanpa khawatir kesetrum.
Kelebihan saklar tunggal antara lain harganya yang terjangkau, kemudahan penggunaan, pemasangan yang mudah, dan fleksibilitasnya. Saklar tunggal dapat dengan mudah ditemukan digunakan di rumah atau gedung.
Dengan menggunakan saklar tunggal, proses menyalakan dan mematikan peralatan elektronik menjadi lebih mudah dan efisien.
Penutup
Dengan demikian, dapat disimpulkan bahwa pengertian saklar tunggal sangatlah penting dalam dunia listrik, baik untuk penggunaan sehari-hari maupun dalam instalasi listrik yang lebih kompleks. Meskipun terlihat sederhana, peran saklar tunggal dalam mengendalikan aliran listrik sangatlah vital.
Dengan pemahaman yang baik tentang prinsip dasar kerja serta langkah-langkah pemasangannya, kita dapat dengan mudah mengelola penggunaan alat listrik di sekitar kita dengan lebih efisien dan aman.
Jadi, jangan ragu untuk mempelajari lebih lanjut tentang saklar tunggal dan mengaplikasikannya dalam berbagai kebutuhan listrik Kalian. Dengan demikian, Kalian dapat memanfaatkan potensi penuh dari perangkat sederhana ini untuk meningkatkan kenyamanan dan keamanan penggunaan listrik di rumah, kantor, atau tempat lainnya. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Saklar Tunggal, semoga informasi yang telah disampaikan dapat membantu kalian.
