Bengkeltv.id – Pengertian Resistor Variabel : Memahami Fungsi dan Cara Kerjanya. Dalam dunia teknologi elektronika, resistor menjadi komponen kritis yang bertanggung jawab mengatur arus listrik. Salah satu jenis resistor yang memegang peran penting dalam mengendalikan aliran listrik adalah resistor variabel. Dengan kemampuannya untuk mengubah nilai resistansinya sesuai kebutuhan, resistor variabel memberikan fleksibilitas yang sangat diperlukan dalam berbagai aplikasi.
Artikel ini akan membahas secara mendalam pengertian resistor variabel, peranannya dalam sirkuit elektronik, serta variasi dan aplikasi yang luas. Dengan memahami konsep dasar resistor variabel, kita dapat lebih menghargai keberagaman peran dan manfaatnya dalam mendukung perkembangan teknologi modern.
Pengertian Resistor Variabel
Resistor Variabel merupakan suatu komponen elektronik yang memiliki karakteristik serupa dengan resistor, tetapi nilainya dapat diubah (resistor variabel) dan dapat disesuaikan selama penggunaan.
Perubahan nilai resistor ini dapat disebabkan oleh pengaruh eksternal, seperti diputar atau digeser. Biasanya, perubahan nilai resistor variabel dimanfaatkan untuk mengatur sesuatu yang tidak tetap dan bergantung pada kondisi penerapan rangkaian.
Komponen ini juga dikenal sebagai resistor tidak tetap karena memiliki nilai hambatan yang dapat berubah-ubah (resistor variabel).
Nilai resistor variabel dapat diubah dengan memutar atau menggeser tuas pada komponen tersebut. Ada yang dapat dioperasikan langsung dengan tangan, dan ada pula yang memerlukan obeng trim.
Beberapa jenis resistor variabel yang umum digunakan antara lain adalah trimpot (trimmer potensiometer), slidepot (slide potensiometer), dan potensio rotari (rotary potensiometer). Setiap jenis komponen ini memiliki kegunaan dan penerapan yang berbeda.
Berikut adalah beberapa penggunaan umum resistor variabel dalam aplikasi sehari-hari:
- Kontrol volume
- Kontrol suara (Bass, Middle, dan Treble)
- Pengaturan tegangan dan arus
- Pengaturan ukuran layar pada televisi analog
- Mengatur referensi tegangan atau sinyal
- Kontrol parameter alat seperti cahaya, kecepatan, frekuensi, dan lainnya.
Fungsi Utama dari Variabel Resistor
Fungsi dari komponen resistor tidak dapat digantikan oleh komponen lain. Hal ini menjadikan posisi resistor sangat vital dalam perangkat elektronika. Ternyata, peran resistor tidak hanya sebatas menghambat aliran listrik. Berikut beberapa fungsi resistor yang perlu dipahami:
1. Membagi Tegangan Listrik Sesuai Dengan yang Dibutuhkan
Pada prinsip kerja resistor, diketahui bahwa resistor mampu membagi arus listrik ke komponen yang memerlukan tegangan lebih rendah. Dengan demikian, setiap komponen akan menerima aliran arus listrik yang sesuai dengan kebutuhannya.
2. Mengatur agar Arus Listrik yang Masuk Sesuai
Resistor variabel tidak hanya menghambat, tetapi juga memiliki fungsi untuk mengatur aliran listrik. Oleh karena itu, setiap komponen dapat menerima arus listrik dengan jumlah yang tepat. Jika komponen menerima arus yang kurang, kinerjanya dapat terganggu, sementara arus berlebihan juga dapat merusak perangkat.
3. Melakukan Pembatasan Arus Listrik
Komponen resistor bertanggung jawab dalam membatasi arus listrik yang melewati. Khususnya pada resistor variabel, pengguna dapat mengatur nilai tahanan yang dihambat oleh resistor. Dengan demikian, arus listrik yang berlebihan dan tidak diperlukan dapat dibatasi, melindungi perangkat elektronika dari potensi kerusakan.
Cara Kerja Variabel Resistor
Sebagai sebuah komponen resistor, resistor tidak tetap sebenarnya mempertahankan fungsi dan mekanisme yang tidak terlalu berbeda dengan jenis resistor lainnya. Fungsi utamanya tetap menghambat aliran arus listrik yang melewati komponennya.
Arus listrik mengalir dari kedua kutub melalui jalur resistor, dan komponen ini menghambat arus tersebut. Besarnya arus yang dihambat sesuai dengan nilai hambatan resistor.
Arus yang dihambat tidak hanya disimpan di dalam resistor, melainkan dialirkan kembali ke kutub awalnya. Selanjutnya, arus tersebut dapat mengalir ke perangkat elektronika lainnya, terutama perangkat yang memiliki tegangan rendah.
Perbedaan dalam cara kerja komponen ini terletak pada mekanisme yang digunakan. Resistor jenis ini memerlukan penentuan nilai hambatannya terlebih dahulu, sehingga aliran arus yang dihambat dapat disesuaikan dengan nilai yang telah ditetapkan.
Jenis dari Variabel Resistor
Seperti telah dijelaskan sebelumnya, terdapat tiga jenis resistor variabel ini. Perbedaan antara jenis-jenis resistor ini terpusat pada variasi mekanismenya, khususnya dalam cara mengubah nilai hambatannya. Berikut adalah ketiga jenis resistor ini:
1. Cukup dengan Digeser yaitu Slide Potentiometer
Jenis resistor Slide Potentiometer menggunakan mekanisme geser untuk mengubah nilai hambatan pada resistor. Pada bagian atas resistor, terdapat sebuah tuas yang terhubung dengan komponen. Tuas ini dapat digeser ke arah bawah atau ke arah atas oleh pengguna.
Pengguna hanya perlu menggeser tuas tersebut untuk mengubah nilai hambatan resistor. Jika nilai yang diinginkan lebih tinggi, tuas diarahkan ke atas atau ke kanan. Sebaliknya, jika nilai yang diinginkan lebih rendah, tuas diarahkan ke bawah atau ke kiri. Dalam penggunaannya, jenis resistor ini tergolong mudah dan praktis.
2. Berubah dengan Cara Diputar, Rotary Potentiometer
Sesuai dengan namanya, Rotary Potentiometer menggunakan mekanisme putar untuk mengubah nilai hambatannya. Jenis resistor ini sangat mudah digunakan dan sering dimanfaatkan dalam komponen elektronika.
Hambatannya dapat diubah dengan memutar knop secara manual, tanpa memerlukan alat berat atau peralatan khusus. Kemudahan mekanisme dan fleksibilitas dalam mengubah nilai hambatan membuat Rotary Potentiometer sangat sesuai untuk komponen yang bersifat dinamis. Nilai hambatan dapat diubah bahkan saat perangkat atau komponen sedang dalam penggunaan.
3. Putas dengan Alat, Trimmer Potentiometer
Mekanisme yang diterapkan oleh Trimmer Potentiometer tidak terlalu berbeda dengan jenis resistor sebelumnya. Jenis resistor variabel ini juga mengadopsi mekanisme putar untuk mengubah nilai hambatannya.
Namun, perbedaannya dengan jenis sebelumnya, mekanisme Trimmer Potentiometer tidak dapat diubah dengan mudah. Pengguna perlu memutar sekrup menggunakan peralatan tertentu, mungkin menggunakan obeng tergantung pada jenis sekrup yang digunakan. Hal ini dikarenakan mekanisme putar pada resistor ini dirancang dengan lebih rapat dan kencang.
Tidak seperti Rotary Potentiometer yang mudah untuk diputar, resistor jenis ini juga digunakan untuk komponen yang dinamis, meskipun memiliki masa penggunaan yang lebih panjang.
4. Mengubah Nilai Hambatan Secara Digital dengan Digital Potensiometer
Resistor jenis ini tidak melibatkan mekanisme yang dapat digerakkan untuk mengubah nilai hambatannya. Sebaliknya, untuk mengganti nilai hambatan, pengguna dapat menggunakan perangkat digital.
Perangkat digital yang dimaksud dalam konteks resistor ini dikenal sebagai IC, yang merupakan singkatan dari integrated circuit. Perubahan nilai hambatan akan diimplementasikan dan diproses melalui perangkat IC ini.
Simbol Resistor Variabel (Variable Resistor)
Simbol umum dari resistor variabel biasanya diilustrasikan seperti simbol resistor dengan panah yang berada di tengahnya. Kebanyakan komponen ini memiliki tiga kaki, sehingga panah yang terletak di tengah mewakili kaki ketiga, yang nilainya berubah-ubah relatif terhadap kaki-kaki pinggir. Perubahan nilai resistansi tergantung pada posisi kaki tengah terhadap kaki pinggir.
Berikut adalah simbol yang umum digunakan untuk resistor variabel:
Bentuk Fisik Resistor Variabel

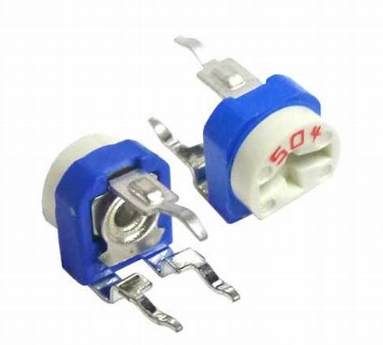

Sebagaimana disebutkan sebelumnya, terdapat tiga jenis resistor variabel yang umum digunakan dalam rangkaian elektronika, yaitu trimpot, slidepot, dan rotary pot. Setiap jenis komponen ini memiliki bentuk fisik yang berbeda sesuai dengan karakteristiknya. Sebagai contoh, trimpot dapat dikenali dari penampilannya yang menyerupai kepala sekrup dan digunakan untuk penyetelan dengan obeng. Sementara rotary potensio memiliki pegangan yang dapat diputar, dan slidepot dilengkapi dengan tuas untuk melakukan penggeseran.
Berikut beberapa contoh bentuk fisik dari resistor variabel:
Nilai Resistor Variabel
Nilai resistansi antara kaki pinggir pada resistor variabel biasanya tercantum pada tubuhnya. Misalnya, jika tertera nilai 10kΩ, maka resistansi antara kaki pinggir akan tetap 10kΩ. Sementara itu, nilai resistansi antara kaki tengah dan kaki pinggir berubah (variabel) sesuai dengan posisi kaki tengah terhadap kaki pinggir.
Apabila posisi potensiometer berada pada sisi kiri penuh, maka resistansi antara kaki tengah dan kaki sebelah kiri menjadi nol, sementara resistansi antara kaki tengah dan kaki sebelah kanan adalah sebesar 10kΩ. Sebaliknya, ketika potensiometer berada pada sisi kanan penuh, resistansi antara kaki tengah dan kaki sebelah kanan menjadi nol, sementara resistansi antara kaki tengah dan kaki sebelah kiri adalah sebesar 10kΩ.
Penutup
Dalam kesimpulan, resistor variabel menjadi komponen krusial dalam dunia elektronika dengan fungsi utamanya yang dapat disesuaikan sesuai kebutuhan. Dengan mekanismenya yang dapat diubah, resistor jenis ini memberikan fleksibilitas dalam mengatur nilai hambatan, menjadikannya penting dalam pengaturan arus listrik dalam berbagai aplikasi.
Dari trimpot hingga slidepot dan rotary pot, setiap jenis resistor variabel memiliki karakteristik unik yang dapat dioptimalkan sesuai dengan keperluan rangkaian elektronika.
Pengertian resistor variabel yang komprehensif dapat memberikan pemahaman yang lebih mendalam tentang peran dan aplikasinya dalam menciptakan sistem elektronika yang efisien dan sesuai dengan kebutuhan. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Resistor Variabel, semoga informasi yang telah disampaikan dapat membantu kalian.
