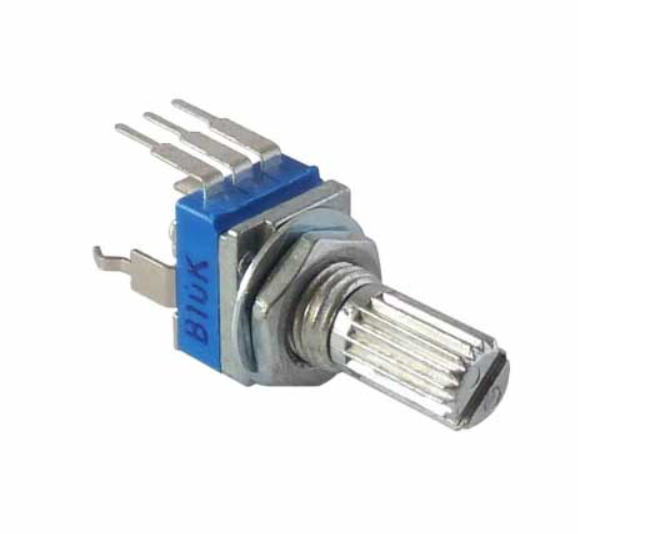

Pengertian Resistor Variabel

Resistor variabel adalah komponen elektronik yang mirip dengan resistor biasa, tetapi memiliki kemampuan untuk mengubah nilai resistansinya selama penggunaan. Hal ini menjadikannya sebagai “resistor variabel” yang dapat disesuaikan sesuai kebutuhan.

Perubahan nilai resistansi pada resistor variabel biasanya dipicu oleh tindakan fisik, seperti memutar atau menggeser komponen tersebut. Dengan fitur ini, resistor variabel sering digunakan untuk mengatur parameter yang tidak tetap, tergantung pada kondisi spesifik dalam rangkaian.

Komponen ini juga dikenal sebagai resistor tidak tetap, karena nilai hambatannya dapat bervariasi. Nilai resistor variabel dapat disesuaikan dengan memutar atau menggeser tuas yang terdapat pada komponen tersebut. Beberapa model dirancang untuk diputar langsung dengan tangan, sementara yang lain memerlukan alat tambahan seperti obeng untuk penyesuaian.

Terdapat beberapa jenis resistor variabel yang umum digunakan, antara lain:

  • Trimmer Potensiometer (Trimpot): Digunakan untuk penyesuaian halus dalam aplikasi tertentu.
  • Slide Potensiometer (Slidepot): Memungkinkan kontrol yang lebih mudah dan intuitif dengan cara menggeser tuas.
  • Rotary Potensiometer (Potensio): Memiliki mekanisme putar untuk mengubah resistansi.
Baca juga:  Panduan Lengkap : Pengertian Rheostat dan Jenis-Jenis Rheostat

Setiap jenis resistor variabel memiliki kegunaan dan penerapan yang berbeda, sesuai dengan kebutuhan spesifik dalam suatu rangkaian. Berikut adalah beberapa contoh umum penggunaan resistor variabel dalam aplikasi sehari-hari:

  • Kontrol volume pada perangkat audio.
  • Penyesuaian suara, seperti bass, middle, dan treble.
  • Pengaturan tegangan dan arus dalam rangkaian.
  • Penyesuaian ukuran layar pada televisi analog.
  • Mengatur referensi tegangan atau sinyal.
  • Kontrol parameter alat, seperti intensitas cahaya, kecepatan, frekuensi, dan lain-lain.

Dengan demikian, resistor variabel memainkan peran penting dalam berbagai aplikasi elektronik, memberikan fleksibilitas dan kontrol yang diperlukan untuk memenuhi berbagai kebutuhan pengguna.

Fungsi Utama dari Variabel Resistor

Peran resistor tidak dapat digantikan oleh komponen lainnya. Karena itu, posisi resistor sangatlah krusial dalam perangkat elektronik.

Resistor tidak hanya menghambat arus listrik, tetapi memiliki fungsi lain yang tidak bisa diabaikan.

Berikut adalah beberapa fungsi penting dari resistor yang perlu dipahami:

1. Memiliki Kemampuan untuk Membagi Tegangan Listrik sesuai Kebutuhan

Resistor dapat digunakan untuk membagi tegangan listrik yang diteruskan ke komponen lain yang memerlukan tegangan lebih rendah. Dengan cara ini, setiap komponen dalam rangkaian akan menerima aliran listrik yang sesuai dengan kebutuhannya masing-masing, sehingga berfungsi dengan optimal.

2. Mampu Mengatur Aliran Listrik yang Masuk

Selain berfungsi sebagai penghambat arus listrik, resistor variabel juga memiliki kemampuan untuk mengatur aliran listrik yang masuk ke suatu komponen. Ini sangat penting untuk memastikan bahwa setiap komponen menerima jumlah listrik yang tepat untuk dapat beroperasi dengan baik. Jika aliran listrik terlalu rendah, komponen tersebut tidak akan berfungsi dengan semestinya. Sebaliknya, jika aliran listrik terlalu tinggi, dapat berpotensi merusak komponen tersebut.

3. Melakukan Pembatasan Arus Listrik

Resistor juga berperan dalam membatasi arus listrik yang mengalir melalui komponen. Dengan resistor variabel, pengguna dapat menyesuaikan nilai tahanan, sehingga arus listrik yang tidak diperlukan dapat dikendalikan dan dihambat. Ini membantu melindungi perangkat elektronik dari kerusakan akibat arus berlebih.

Simbol Resistor Variabel (Variable Resistor)

Setelah memahami pengertian resistor variabel, kita perlu mengetahui bahwa simbol untuk resistor variabel umumnya mirip dengan simbol resistor biasa, tetapi dengan tambahan tKalian panah di tengahnya.

Karena sebagian besar resistor variabel memiliki tiga kaki, tKalian panah tersebut mewakili kaki ketiga yang nilai resistansinya dapat berubah tergantung pada posisinya relatif terhadap kaki di kedua sisi. Dengan kata lain, perubahan nilai resistansi dipengaruhi oleh posisi kaki tengah tersebut terhadap kaki pinggir.

Baca juga:  Apa itu Ballast Resistor? Berikut Penjelasanya!

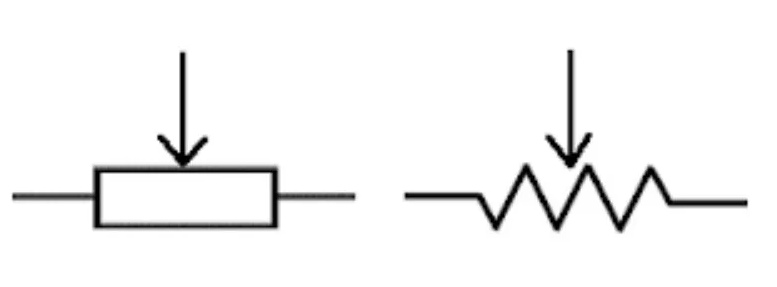

Berikut adalah simbol umum yang digunakan untuk resistor variabel:

Pengertian Resistor Variabel

Cara Kerja Variabel Resistor

Setelah memahami pengertian resistor variabel, penting untuk dicatat bahwa sebagai salah satu jenis komponen resistor, resistor tidak tetap memiliki fungsi dan mekanisme yang serupa dengan jenis resistor lainnya.

Fungsi utama resistor adalah untuk menghambat arus listrik yang mengalir melalui komponen tersebut. Arus listrik bergerak dari kedua kutub dan melewati resistor, yang akan mengurangi aliran listrik sesuai dengan nilai hambatan yang dimiliki oleh resistor tersebut.

Arus yang dihambat tidak hanya terperangkap di dalam resistor, tetapi juga dialirkan kembali ke kutub awalnya untuk digunakan oleh perangkat elektronik lain, terutama perangkat yang membutuhkan tegangan rendah. Meskipun cara kerja resistor ini mirip dengan resistor lainnya, mekanisme penggunaannya sedikit berbeda.

Sebelum digunakan, resistor harus memiliki nilai hambatan yang ditentukan terlebih dahulu agar aliran listrik yang dihambat dapat disesuaikan sesuai dengan nilai tersebut.

Jenis Resistor Variabel

Berbagai jenis resistor variabel meliputi:

  • Potensiometer
  • Rheostat
  • Thermistor
  • Photoresistor

1. Potensiometer

Potensiometer memiliki tiga terminal: dua terminal tetap dan satu terminal yang dapat diubah. Dua terminal tetap terhubung ke kedua ujung elemen resistif yang dikenal sebagai jalur atau track, sementara terminal ketiga terhubung ke slider atau wiper yang dapat digeser.

Saat slider bergerak di sepanjang jalur resistif, nilai resistansi potensiometer akan berubah. Resistansi ini akan berfluktuasi seiring dengan pergerakan wiper melewati jalur resistif.

Ketika resistansi potensiometer meningkat, arus listrik yang mengalir melalui potensiometer akan menurun. Sebaliknya, jika resistansi potensiometer diturunkan, arus listrik yang mengalir akan meningkat.

2. Rheostat

Istilah “rheostat” berasal dari bahasa Yunani, yaitu “rheos” yang berarti aliran, dan “-statis” yang berarti pengatur, sehingga secara keseluruhan berarti alat yang digunakan untuk mengontrol arus listrik. Konstruksi rheostat hampir serupa dengan potensiometer, terdiri dari tiga terminal.

Namun, pada rheostat, hanya dua terminal yang digunakan dalam operasinya.

Nilai resistansi rheostat ditentukan oleh panjang elemen resistif atau jalur yang dilalui oleh arus listrik. Ketika kita menggunakan terminal A dan B pada rheostat (seperti yang terlihat pada gambar di bawah), resistansi minimum tercapai saat wiper dipindahkan mendekati terminal A, sehingga panjang jalur resistif menjadi lebih pendek.

Baca juga:  Pengertian Resistor Variabel : Memahami Fungsi dan Cara Kerjanya

Akibatnya, sedikit arus listrik yang terhambat, sehingga sebagian besar arus listrik dapat mengalir.

Sebaliknya, resistansi maksimum dicapai saat wiper dipindahkan mendekati terminal C, yang menyebabkan panjang jalur resistif meningkat. Dalam kondisi ini, sebagian besar arus listrik terhambat, sehingga hanya sedikit arus yang dapat mengalir.

3. Thermistor

Kata “thermistor” berasal dari gabungan kata “thermal” dan “resistor”. Thermistor adalah jenis resistor yang nilai resistansinya berubah ketika terjadi perubahan suhu di sekitarnya.

Thermistor terdiri dari dua jenis, yaitu:

  • Thermistor Negative Temperature Co-efficient (NTC)
  • Thermistor Positive Temperature Co-efficient (PTC)

Resistansi termistor NTC akan menurun ketika suhu di sekitarnya meningkat, sementara resistansi termistor PTC akan meningkat ketika suhu di sekitarnya meningkat.

4. Photoresistor

Kata “photoresistor” berasal dari penggabungan kata “photon” dan “resistor”. Ketika terkena energi cahaya, resistansi pada photoresistor akan berubah.

Resistansi photoresistor akan menurun ketika intensitas cahaya yang diterimanya meningkat. Photoresistor terdiri dari dua jenis berdasarkan bahan pembuatannya, yaitu Photoresistor Intrinsik dan Photoresistor Ekstrinsik.

Penutup

Sebagai penutup, pemahaman mengenai pengertian resistor variabel sangatlah penting dalam dunia elektronik. Komponen ini tidak hanya berfungsi sebagai penghambat arus listrik, tetapi juga memberikan fleksibilitas dalam pengaturan aliran listrik sesuai kebutuhan spesifik dari perangkat yang digunakan.

Dengan kemampuan untuk menyesuaikan nilai resistansinya, resistor variabel menjadi alat yang sangat berguna dalam berbagai aplikasi, seperti kontrol volume audio, pengaturan pencahayaan, dan penyesuaian parameter perangkat lainnya. Penggunaan resistor variabel memungkinkan insinyur dan teknisi untuk merancang sistem yang lebih efisien dan responsif terhadap perubahan kondisi.

Mempelajari lebih lanjut tentang resistor variabel dan cara kerjanya dapat membantu kita lebih menghargai peran vitalnya dalam teknologi modern. Dari alat rumah tangga hingga perangkat canggih, resistor variabel memainkan peran yang krusial dalam memastikan bahwa setiap komponen berfungsi dengan baik. Demikian ulasan dari bengkeltv.id mengenai Pengertian Resistor Variabel. Semoga bermanfaat untuk Kalian.
