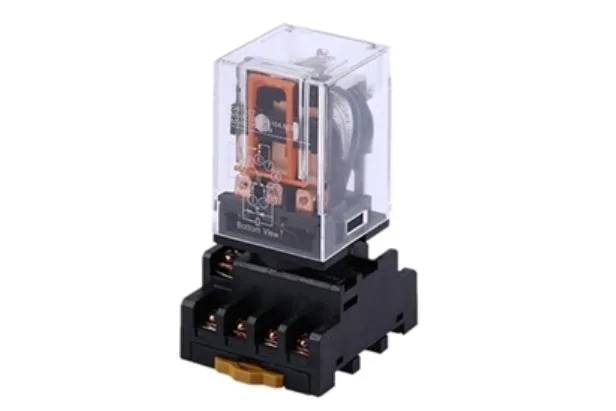

Bengkeltv.id – Pengertian Relay Omron: Jenis dan Cara Kerjanya Lengkap. Relay Omron adalah komponen elektronik yang umumnya digunakan dalam kendaraan. Komponen ini berperan penting sebagai saklar elektronik pada kendaraan, baik itu sepeda motor maupun mobil.
Fungsi utama dari relay Omron adalah untuk mendukung operasi berbagai komponen elektronik dalam kendaraan. Contohnya, relay ini berperan dalam mengontrol AC, starter mesin, lampu, klakson, radio, dan sistem alarm.
Untuk memahami lebih lanjut tentang relay Omron, termasuk definisi, fungsi, dan cara kerjanya, kalian dapat menemukan informasi lebih lanjut dalam artikel berikut ini.
Pengertian Relay Omron
Relay Omron merupakan perangkat elektromagnetik yang berperan dalam mengubah energi listrik menjadi energi mekanik.
Relay biasanya digunakan untuk mengatur aliran arus listrik dalam suatu rangkaian. Dengan bantuan relay, arus listrik dalam rangkaian dapat didistribusikan secara merata ke seluruh komponen kendaraan, meningkatkan kinerja secara keseluruhan.
Selain mengontrol aliran arus listrik, penggunaan relay Omron juga berperan dalam mengurangi risiko terjadinya penurunan tegangan (voltage drop) pada kendaraan. Voltage drop ini sering terjadi karena perbedaan arus yang signifikan. Dampak dari penurunan tegangan ini dapat memengaruhi kondisi aki kendaraan dan mengakibatkan aki lebih cepat kehabisan daya.
Cara Kerja Relay Omron
Cara kerja relay Omron hampir serupa dengan relay pada umumnya, yaitu mengubah energi listrik menjadi gerakan mekanik.
Dalam proses menghasilkan gerakan mekanik, relay memiliki dua kondisi, yaitu dalam keadaan rangkaian terbuka atau rangkaian tertutup.
Relay Omron beroperasi dalam dua kondisi utama, yakni:
1. Cara Kerja Relay Omron dalam kondisi Normally Open (NO)
Biasanya terbuka (normally open) adalah keadaan saat saklar berada dalam posisi rangkaian terbuka, aktif, dan memungkinkan aliran arus listrik.
Jadi, ketika kumparan menerima pasokan arus listrik, tuas pada relay akan ditarik dan memungkinkan arus listrik mengalir dalam rangkaian. Pada saat itu, relay berada dalam keadaan biasanya terbuka (normally open).
Kemudian, ketika pasokan arus listrik terputus dari sumbernya, sirkuit akan kembali terbuka dan menghentikan aliran arusnya.
2. Cara Kerja Relay Omron dalam kondisi Normally Close (NC)
Biasanya tertutup (normally closed) adalah kondisi di mana relay beroperasi dalam sistem rangkaian yang selalu tertutup. Artinya, ketika relay tidak diaktifkan atau ketika tidak ada aliran arus listrik melalui kumparan relay, maka kontak-kontaknya akan tetap bersentuhan dan menghasilkan sirkuit yang terhubung secara terus-menerus.
Tipe relay NC ini memiliki sejumlah keunggulan yang membuatnya dianggap lebih praktis dalam berbagai aplikasi. Salah satu keunggulannya adalah fleksibilitas dalam mengontrol aliran arus. Pengguna dapat dengan mudah mengaktifkan relay sesuai dengan kebutuhan pemakaian tanpa perlu melakukan tindakan tambahan. Hal ini memungkinkan relay NC digunakan dalam berbagai situasi yang memerlukan pemutusan sirkuit secara otomatis saat relay diaktifkan.
Selain itu, relay NC juga sering digunakan untuk berbagai tujuan keamanan. Misalnya, dalam sistem pengamanan atau kebakaran, relay NC dapat digunakan untuk memastikan bahwa sirkuit tertutup secara default, sehingga jika ada gangguan atau pemadaman daya, sirkuit tersebut akan terputus secara otomatis, memicu alarm atau tindakan keamanan yang sesuai.
Karakteristik Relay Omron
Selain karakteristik normally close dan normally open, relay Omron juga memiliki dua mode operasi tambahan, yaitu instantaneous (seketika) dan definite time (dengan waktu tertentu).
Mode instantaneous adalah ketika relay diaktifkan dalam waktu kurang dari 0,1 detik, sehingga operasinya terjadi secara instan tanpa adanya penundaan.
Sedangkan dalam mode definite time, relay akan beroperasi dengan jeda selama jangka waktu tertentu yang dapat diatur oleh pengguna. Hal ini membuat metode operasinya lebih fleksibel karena pengguna dapat menentukan berapa lama relay harus tetap aktif sebelum kembali ke kondisi non-aktif.
Cara kerja relay Omron sangat tergantung pada spesifikasi komponen-komponen yang terdapat di dalamnya. Komponen-komponen ini berperan penting dalam membantu relay untuk menjaga keseimbangan aliran listrik dalam sebuah rangkaian.
Komponen Relay Omron
Komponen-komponen penyusun relay Omron memainkan peran penting dalam operasinya yang kompleks. Berikut adalah penjelasan lebih rinci tentang komponen-komponen ini:
- Voltase Listrik AC: Relay Omron biasanya bekerja dengan voltase listrik AC (Arus Bolak-Balik) sebagai inputnya. Voltase AC ini dapat bervariasi tergantung pada aplikasi dan spesifikasi relay yang digunakan.
- Voltase Listrik DC: Selain voltase AC, relay Omron juga dapat beroperasi dengan voltase listrik DC (Arus Searah), tergantung pada model dan kebutuhan. Ini membuatnya sangat fleksibel dalam berbagai aplikasi yang memerlukan jenis voltase listrik tertentu.
- Koil: Koil adalah komponen inti dalam relay Omron. Koil adalah gulungan kawat tembaga yang melilit sekitar inti magnet. Ketika koil menerima aliran listrik, ia menciptakan medan magnet yang menarik atau mendorong tuas relay, mengaktifkan atau menonaktifkan kontak-kontaknya sesuai dengan kondisi yang diinginkan.
- Papan Sirkuit: Papan sirkuit dalam relay Omron mengandung berbagai komponen elektronik, termasuk transistor dan resistor, yang berfungsi untuk mengontrol aliran listrik melalui koil dan kontak-kontak relay. Papan sirkuit ini dirancang dengan presisi untuk memastikan kinerja yang kalianl dan stabil.
- Diode: Diode dalam relay Omron digunakan untuk mengarahkan arus listrik dalam satu arah tertentu. Ini membantu melindungi sirkuit dari arus balik yang dapat merusak komponen elektronik lainnya. Diode juga berperan dalam mengendalikan pemadaman relay dan memastikan operasi yang tepat.
Semua komponen ini bekerja sama secara sinergis untuk mengubah energi listrik menjadi gerakan mekanik, mengontrol aliran arus dalam sirkuit, dan menjaga stabilitas serta kekalianlan operasi relay Omron dalam berbagai aplikasi elektronik dan kendaraan.
Jenis – jenis Relay Omron
Mari kita eksplorasi lebih lanjut mengenai berbagai jenis relay Omron yang tersedia:
1. Relay Umum (General Purpose)
Relay umum adalah jenis relay Omron yang paling umum dan populer. Relay ini sering digunakan dalam berbagai aplikasi, salah satunya sebagai bagian dari panel kontrol dan sebagai alat untuk mengalihkan beban listrik.
Kelebihan utama dari relay umum adalah kemampuannya untuk menangani berbagai macam beban dan memiliki kapasitas yang tinggi. Jenis relay ini sering digunakan sebagai bagian dari sistem penggerak motor, dengan kinerjanya yang tergantung pada metode kontrol dan kondisi di dalam panel kontrol.
2. Relay State Padat (Solid State Relay)
Relay state padat adalah jenis relay Omron yang menggunakan bahan semikonduktor berkualitas tinggi. Karena menggunakan semikonduktor berkualitas tinggi, relay ini memiliki fleksibilitas yang tinggi dalam penggunaannya.
Relay state padat berfungsi untuk menangani berbagai macam aplikasi, termasuk penggunaan pada proses switching, mengendalikan arus mekanik pada motor tiga fase, dan sebagai alat pengontrol pada peralatan pemanas, misalnya.
3. Relay Tipe Terminal
Selanjutnya, ada jenis relay Omron dengan tipe terminal. Relay dengan tipe ini memiliki beberapa keunggulan, salah satunya adalah kemampuannya untuk menyederhanakan sambungan kabel, yang pada akhirnya dapat menghemat ruang di dalam panel kontrol.
Relay tipe terminal ini biasanya digunakan dalam situasi di mana penggunaan sambungan kabel yang efisien dan penghematan ruang menjadi faktor penting. Jenis relay ini membantu memudahkan instalasi dan pemeliharaan sistem kontrol.
Dengan memahami berbagai jenis relay Omron yang tersedia, kalian dapat memilih relay yang paling sesuai dengan kebutuhan spesifik aplikasi kalian, memastikan operasi yang optimal, dan efisiensi dalam sistem elektronik atau kendaraan kalian.
Cara Mengetahui Kerusakan Pada Relay Omron
Relay Omron merupakan komponen elektronika yang memiliki peran krusial dalam sistem listrik kendaraan. Ketika komponen ini mengalami masalah, dapat berdampak negatif pada kinerja kendaraan.
Mendeteksi kerusakan pada relay dapat dilakukan dengan relatif mudah menggunakan alat yang disebut multitester. Berikut adalah langkah-langkah untuk mengetahui apakah relay Omron mengalami kerusakan:
- Pertama, atur skala pengukuran multitester pada posisi untuk mengukur tahanan 1× atau 10×.
- Kemudian, hubungkan probe multitester ke kutub NO (normally open) dan pastikan probe terhubung ke dua kaki terminal yang berbeda pada relay.
- Jika jarum multitester bergerak atau menunjukkan perubahan nilai tahanan, ini menunjukkan bahwa kutub NO relay berada dalam kondisi baik.
- Selanjutnya, lakukan langkah serupa untuk kutub NC (normally close):
- Hubungkan probe multitester ke kutub NC dan pastikan probe terhubung ke dua kaki terminal yang berbeda pada relay.
- Jika kutub NC menunjukkan nilai tahanan yang berbeda atau berlawanan dengan nilai sebelumnya, ini menunjukkan bahwa relay masih dalam keadaan baik dan tidak mengalami kerusakan.
Dengan melakukan pengujian ini, kalian dapat dengan cepat menentukan apakah relay Omron dalam kondisi baik atau rusak. Jika relay mengalami masalah, segera menggantinya untuk menjaga kinerja yang optimal dalam sistem kelistrikan kendaraan kalian.
Baca Juga :
- Contoh Rangkaian Relay Sederhana : Mudah Dipahami
- Pengertian Time Delay Relay (TDR) : Fungsi, dan Cara Kerja Lengkap
- Thermal Overload Relay (TOR) : Pengertian, Fungsi dan Cara Mengaturnya
- Pengertian Relay dan Fungsinya : Penjelasan Secara Detail
Penutup
Dalam kajian teknik elektro dan otomasi, Relay Omron menempati posisi penting sebagai komponen yang menjembatani fungsi kontrol dengan aktuator.
Memahami pengertian Relay Omron tidak hanya membantu kita dalam merancang sistem otomasi yang efisien, tetapi juga memberi pemahaman dasar tentang prinsip kerja perangkat keras lainnya.
Semakin mendalam pengetahuan kita tentang Relay Omron, semakin besar peluang kita untuk mengoptimalkan potensi teknologi dalam kehidupan sehari-hari dan industri.
Sebagai penutup artikel bengkeltv.id, selalu perluas wawasan dan eksplorasi berbagai inovasi di bidang teknologi, karena Relay Omron hanyalah satu dari sekian banyak keajaiban teknologi yang memfasilitasi kehidupan kita.
